异形红盘腕表造型创意结构设计

　　这款异形腕表结构的设计，最初是在做精密计时部件结构验证时搭建的，日常做消费电子类精密结构做多了，偶尔会尝试跳出常规圆形、方形表壳的固化思路，做一些适配小众配饰场景的结构方案。从实际应用场景来看，这类异形腕表结构主要适配个性化配饰、潮牌穿戴单品的开发需求，区别于常规量产腕表的对称表壳设计，上下延伸的异形表耳结构既可以适配常规皮质、硅胶表带的安装，也能直接作为一体式腕带的连接基座，省去额外的表耳转接零件，减少装配环节的公差累积。

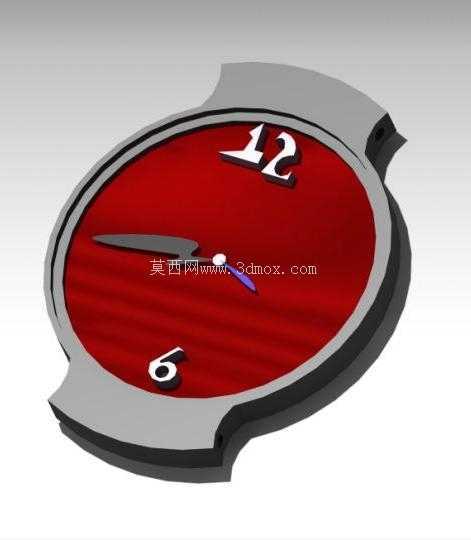

　　从功能特性来看，整个结构保留了基础计时腕表的核心传动逻辑，表盘上仅保留12点、6点两个大尺寸立体刻度，弱化冗余刻度带来的视觉干扰，时针做了扁平化窄边设计，秒针采用撞色细杆结构，在转动时能形成清晰的视觉辨识度，即使在弱光环境下，立体刻度的凸起边缘也能通过触感快速定位时间方位。表壳的边缘做了双层阶梯式收边，外层是哑光质感的承托结构，内层嵌套红色表盘的安装槽，安装槽的深度控制在1.2mm，刚好可以覆盖表盘边缘的印刷毛边，同时避免表盘与表镜直接接触产生刮蹭。

　　设计思路上没有遵循常规腕表的对称布局逻辑，表壳上下的延伸结构做了非等宽处理，上侧表耳的宽度比下侧窄2mm，佩戴时能更好贴合手腕桡骨侧的生理弧度，减少长时间佩戴的硌手感。整个表壳的安装边界做了圆角过渡处理，所有外露棱边的R角控制在0.8mm，既不会因为圆角过大显得结构臃肿，也能避免锐边对皮肤、衣物的刮损。表盘的固定采用三点式卡扣结构，区别于常规的胶粘固定，卡扣结构预留了0.1mm的装配间隙，能抵消不同温湿度环境下表盘材料的热胀冷缩变形，避免表盘起翘、刻度偏移的问题。

　　从安装尺寸来看，整个表壳的最大横向直径控制在42mm，纵向总长度（含上下表耳）为52mm，厚度控制在8.5mm，属于中等尺寸的腕表规格，适配绝大多数成年用户的腕周范围。表壳背部的机芯安装槽按照常规石英机芯的安装尺寸做了适配预留，槽位周边做了三个定位柱，安装时机芯可以直接卡入定位柱，不需要额外打胶固定，后期维修更换机芯时可以直接拆解，不会损伤表壳结构。表镜的安装采用嵌入式卡合结构，卡合槽内预留了防水胶圈的安装位，胶圈的压缩比控制在25%，能满足日常洗手、淋雨场景下的防水需求，不需要额外做复杂的密封焊接结构，降低生产加工的难度。

　　在细节结构处理上，指针的安装轴做了台阶式设计，时针、分针、秒针的安装高度依次递增0.3mm，避免指针转动时出现互相剐蹭、卡滞的问题。立体刻度采用嵌装式固定，每个刻度底部都有一个定位插柱，对应表盘上的定位孔，安装时插柱穿过表盘后通过热熔固定，比胶粘固定的牢固度更高，即使受到外力冲击也不会出现刻度脱落的问题。表壳两侧的表带安装孔做了内倒角处理，表带生耳插入后不会与孔壁产生硬摩擦，延长生耳的使用寿命，同时安装表带时不需要额外对准角度，能提升装配效率。整个结构的壁厚控制均匀，主体壁厚1.5mm，局部受力位置（如表带安装孔周边）加厚到2mm，既保证结构强度，也不会因为壁厚不均导致注塑成型时出现缩痕、变形等问题，适合后续开模量产的工艺要求。
