工业钢结构高架操作承载平台设计

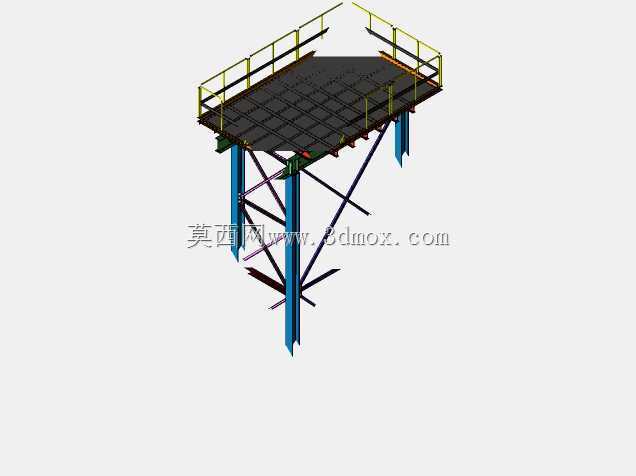

　　这套钢结构高架承载平台，主要面向工业厂区内的高位设备运维、临时物料中转、管线跨接布设这类场景设计，在化工、冶金、制造车间的户外或室内高位作业区都能适配，解决地面空间不足、高位作业无可靠落脚承载面的实际问题。平台的核心用途是为作业人员、轻型检修工具、小型待运维设备部件提供稳定的高位承载基面，同时配套的防护结构能规避高位作业的坠落风险，支撑结构可将上部载荷均匀传导至地面基础，避免局部压强过大造成地面沉降或结构失稳。从功能特性来看，平台台面采用分块格栅式铺板设计，既可以降低整体结构自重，又能让洒落的碎屑、积水自然下落，避免台面积攒杂物造成滑倒风险，铺板的拼接间隙控制在合理范围，不会卡滞工具或作业人员的鞋跟。

　　周边的防护栏杆采用双横杆加竖档的结构，竖档间距符合高位作业防护的安全间距要求，栏杆底部设置的挡脚板能防止台面上的工具、零件滚落至下方作业区，避免坠物打击风险。支撑体系采用多根H型钢作为主立柱，立柱之间交叉布置斜向支撑，形成稳定的桁架受力结构，这种设计可以在减少钢材用量的前提下，大幅提升整体结构的抗侧移能力，应对作业过程中的人员走动、小型设备放置带来的动载荷冲击。设计过程中首先核算了平台的额定承载能力，按照常规高位检修作业的载荷标准，考虑人员、工具、临时物料的总载荷，预留足够的安全系数，再反推主立柱的截面选型、斜撑的布置角度与连接节点的强度。立柱底部设计了带加劲肋的底板，可通过膨胀螺栓或预埋螺栓与地面混凝土基础固定，

　　安装时需要保证各立柱的垂直度偏差在允许范围内，避免出现附加弯矩影响结构寿命。平台的外形尺寸可根据实际安装场地的边界条件调整，本次设计的平台为矩形布局，台面标高适配常规高位设备的检修高度，周边预留的操作净空满足作业人员转身、传递工具的空间需求，安装时需要注意平台边缘与周边固定设备、建筑墙体的安全距离，预留足够的通行与应急疏散通道。连接节点全部采用焊接加螺栓紧固的双重固定方式，主立柱与横梁的连接位置设置三角加劲板，分散节点处的应力集中，避免长期受载后出现焊缝开裂的问题。斜撑与立柱、横梁的连接采用铰接节点设计，可释放温度变形带来的附加应力，适应户外环境下的温度变化产生的结构伸缩。在实际选型应用时，需要根据现场的实际风压、

　　地震烈度调整斜撑的密度与杆件截面，若平台用于有腐蚀介质的厂区环境，还需要对钢结构表面做对应的防腐涂装处理，延长结构的使用周期。平台的台面铺板采用螺栓固定在下部的横梁上，后期如果出现局部铺板磨损，可单独拆卸更换，不需要整体拆解平台结构，降低后期运维的成本。防护栏杆的立柱与台面边缘的主梁焊接固定，栏杆高度符合高位作业防护的标准要求，作业人员在台面上操作时，栏杆的高度刚好到人体腰部位置，不会阻碍正常的检修操作动作，同时能起到可靠的防护作用。
