DFA机器视觉传感器HuskyLens结构设计

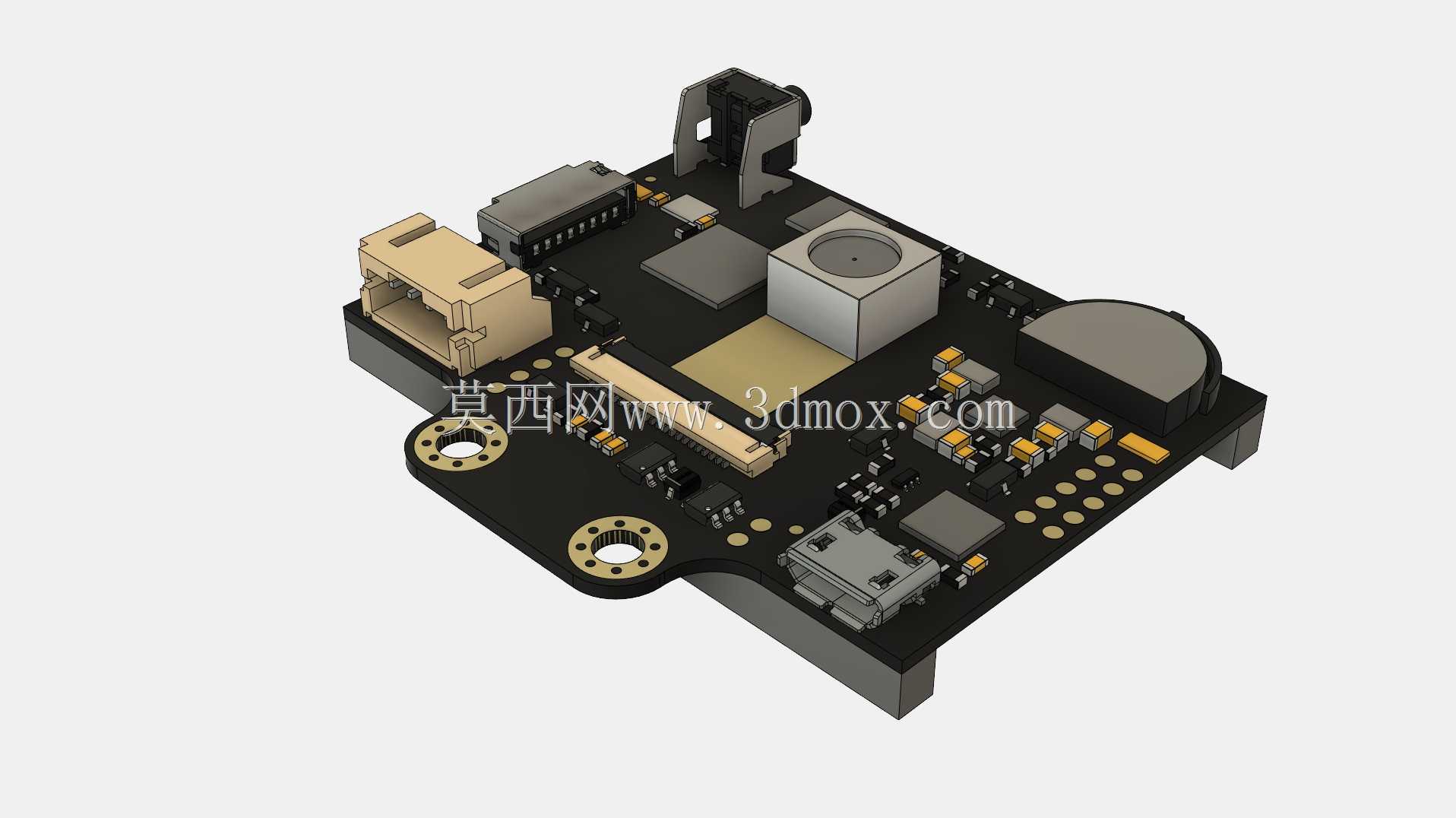

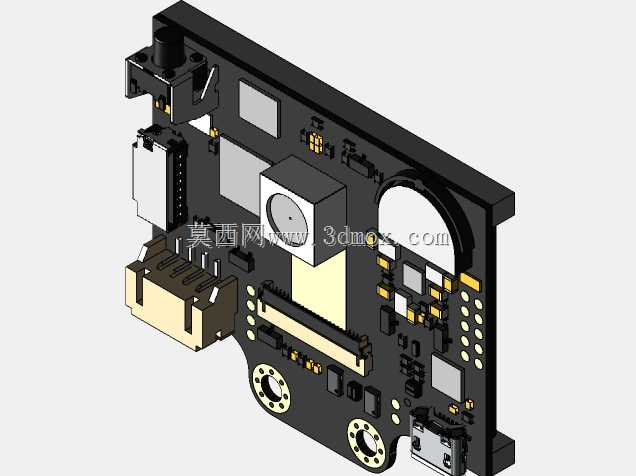

这款视觉感知硬件的结构设计，首先围绕工业现场的实际安装需求做了边界约束，PCB基板采用带定位安装耳的异形轮廓，两个带铜衬套的安装孔位做了沉台处理，可直接通过M3螺丝固定在设备机架、机械臂末端或者流水线检测工位的安装板上，安装孔距适配常规工业型材的孔位间距，不需要额外做转接板就能完成装配，能大幅降低现场集成的改造成本。从功能布局来看，板载元件的排布完全遵循信号链路最短原则，RJ45通讯接口布置在板边侧方，方便现场布线时网线插拔，不会和其他外设线缆产生干涉；顶部的图像采集模组做了独立的支撑固定结构，镜头光轴垂直于基板平面，检测时不需要额外调整角度就能对准下方的检测工位，周边预留的0.5mm安全间隙可以避免装配时镜头和周边元件产生磕碰。板上的电源管理模块、存储芯片、通讯芯片都做了分区排布，功率元件和图像传感模组之间保留了足够的散热间隙，长时间连续运行时不会因为热量堆积影响成像精度。考虑到工业现场的复杂工况，基板边缘做了圆角处理，没有尖锐的棱角，装配时不会划伤操作人员或者周边线缆；板载的调试接口、功能按键都布置在便于操作的侧边位置，现场调试时不需要拆解设备外壳就能完成参数烧录和功能复位。这款传感器主要应用在自动化流水线的物料识别、分拣工位，可独立完成颜色识别、二维码读取、物体追踪、特征匹配等视觉检测任务，不需要外接上位机就能直接输出检测信号，适配工业机器人、分拣机械手、物料输送线等多种自动化设备的信号接入需求。结构设计上充分考虑了不同场景的适配性，整体板厚控制在1.6mm标准PCB厚度，加上最高元件的总高度不超过18mm，可嵌入到紧凑的设备内部空间，不会占用过多的安装位置；接口位置的排布兼顾了侧装、正装两种安装方式的布线需求，不管是水平安装在输送线支架上，还是垂直安装在机械臂末端法兰上，都能保证线缆的弯曲半径符合工业布线规范，不会因为长期弯折导致线缆断裂。元件选型上全部采用工业级耐温器件，结构件没有易损的活动部件，可在-10到60摄氏度的工况环境下稳定运行，适配大部分制造业车间的现场环境，不需要额外做防护外壳就能满足常规工况的使用要求。
