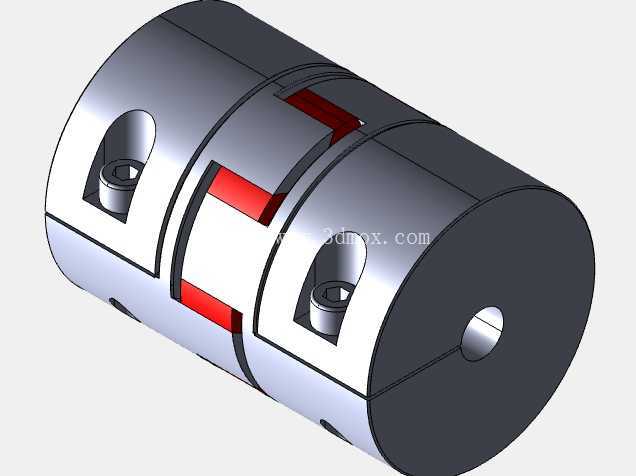

JM2-80型夹紧式梅花弹性联轴器结构

　　这款JM2-80规格的梅花弹性联轴器，是传动系统里常用的挠性连接部件，日常在伺服传动、步进电机输出端、小型泵组动力衔接、轻工输送线驱动端这类对传动同轴度补偿有要求的场景里出镜率很高。做结构设计的时候最先要考虑的是安装边界，这款联轴器采用双侧夹紧锁紧结构，两端轴孔配套紧定螺钉做轴向锁止，安装时不需要加热或者额外的压装工具，只需要将两端轴分别插入对应轴孔，拧紧侧面的内六角紧定螺钉即可完成固定，现场拆装维护的效率比键连接式联轴器高不少，尤其适合需要频繁调整传动链路、更换驱动端部件的设备场景。

　　从功能特性上看，中间的红色弹性梅花垫是核心功能件，采用聚氨酯材质加工，一方面可以补偿两端连接轴之间的径向偏移、角向偏差以及轴向窜动，很多现场安装的时候很难做到电机轴和从动轴绝对同轴，普通刚性联轴器在这种偏载工况下很容易出现轴承憋劲、轴系疲劳断裂的问题，而梅花垫的弹性变形可以吸收这类安装误差，降低轴系的附加载荷；另一方面弹性垫可以吸收传动过程中的振动，减少启动、正反转切换时的冲击，在频繁正反转的往复传动机构里，这种缓冲特性能有效延长驱动电机和从动端轴承的使用寿命。

　　设计这款联轴器的三维结构时，首先要明确两端轴孔的配合公差，通常夹紧式轴孔采用H7级公差，和常用的电机输出轴、精密丝杠轴端公差匹配，保证锁紧后不会出现打滑空转的问题；其次要计算夹紧螺钉的锁紧力矩，JM2-80规格对应的公称扭矩范围内，采用M4内六角紧定螺钉即可提供足够的抱紧力，避免扭矩过载时螺钉断裂或者轴孔打滑。外形结构上，联轴器主体采用铝合金材质加工，表面做阳极氧化处理，整体重量比钢制联轴器轻很多，高速转动时的转动惯量更小，适合伺服电机这类对响应速度有要求的传动场景；两端的夹紧开槽位置做了应力释放处理，避免拧紧螺钉时本体出现开裂，开槽的宽度经过计算，既保证螺钉拧紧时轴孔有足够的收缩量抱紧轴面，又不会因为开槽过大导致本体刚性不足。

　　在实际选型应用中，要注意安装时的对中偏差不能超过弹性垫的补偿极限，径向偏移量建议控制在0.2mm以内，角向偏差不超过1度，轴向预留1-2mm的窜动间隙，避免弹性垫被过度挤压提前失效；另外梅花垫属于易损件，长期运行后如果出现磨损、压溃的情况，不需要拆动两端的轴连接部件，只需要将两端半联轴器拉开一定间隙，就可以直接更换中间的弹性垫，维护成本很低。从安装尺寸边界来看，这款联轴器的最大外径为80mm，总长度根据轴孔规格不同有对应的标准尺寸，安装时要预留足够的径向操作空间，保证内六角扳手可以顺利拧紧侧面的紧定螺钉，轴向空间要考虑后期更换弹性垫需要的拉开距离，通常预留10mm左右的轴向余量即可满足维护需求。结构建模的时候，要注意半联轴器上的爪型凸台和梅花垫的凹槽配合间隙，间隙控制在0.1-0.2mm之间，既保证装配顺畅，又不会因为间隙过大导致传动时出现回程间隙，在精密定位的传动场景里，这个配合间隙直接影响传动精度，建模时需要严格按照公差要求做配合校验；另外紧定螺钉的尖端要做平尾处理，避免拧紧时在轴面上压出太深的凹痕，后期拆卸困难，同时平尾结构可以增加和轴面的接触面积，提升锁紧的可靠性。
