法兰型LMF球形衬套结构设计

做线性传动模组设计的工程师，基本都绕不开法兰型衬套的选型，这类带圆形安装法兰的球形衬套，最核心的优势就是能把径向承载和安装定位一次性解决，不用额外设计轴承座的安装止口，在小行程往复运动的设备里能省不少结构空间。很多人刚接触这类零件的时候容易把它和普通直线轴承搞混，实际上LMF系列的球形衬套，内部是钢球滚道配合保持架的结构，和光轴配合的时候，滚动摩擦的阻力比铜套类滑动衬套小一个量级，低速往复运动的时候不会出现爬行现象，这一点在3C检测设备的送料滑台、小型包装机的推料机构上体现得特别明显——如果用滑动衬套，频繁启停的时候很容易因为静摩擦差出现送料位置偏差，换成这类球形衬套之后，重复定位精度能稳定在0.02mm以内，完全能满足大部分轻工设备的精度要求。

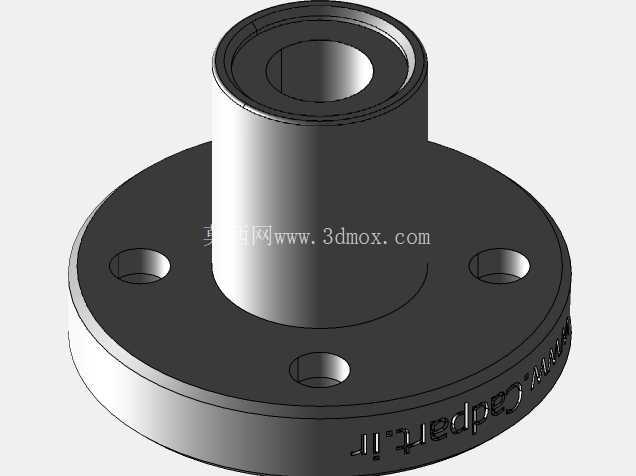

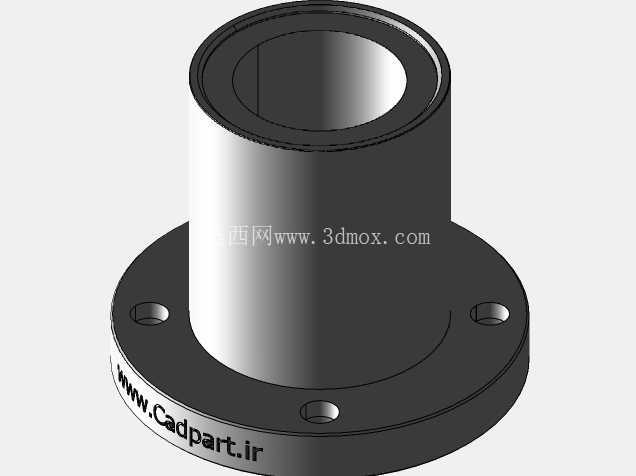

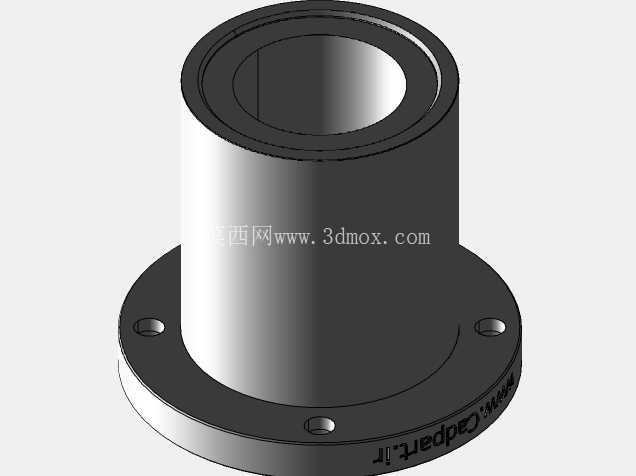

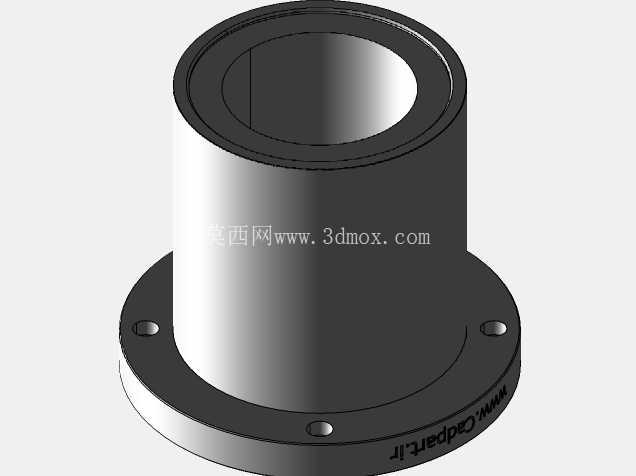

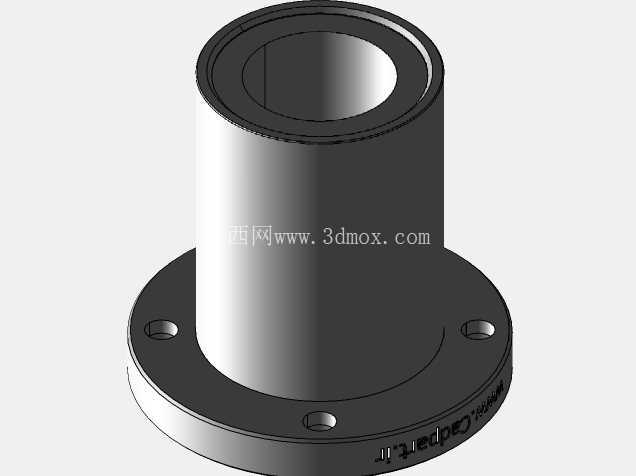

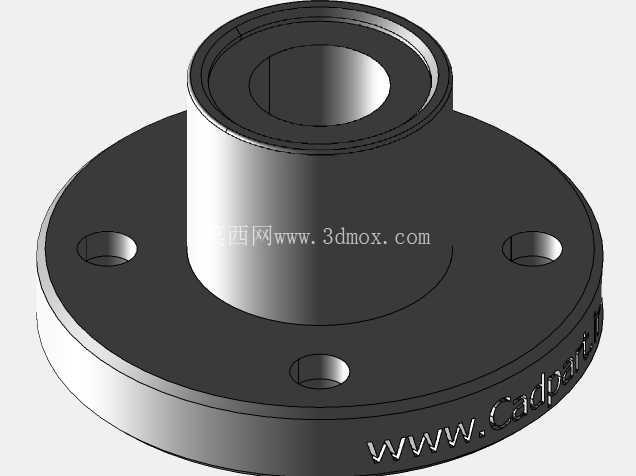

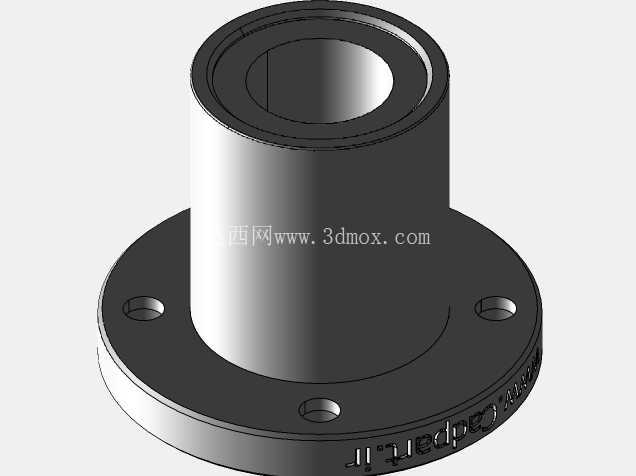

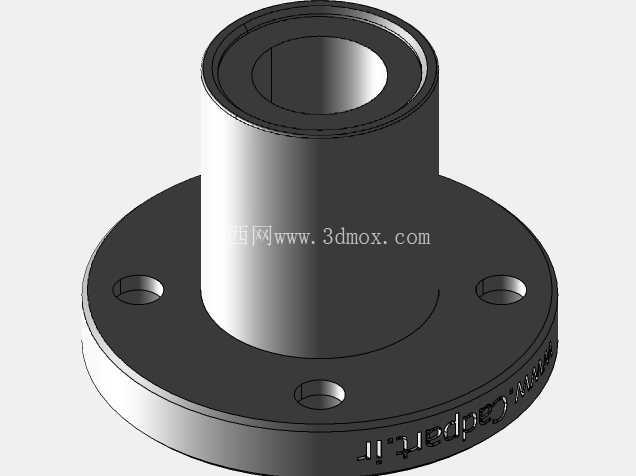

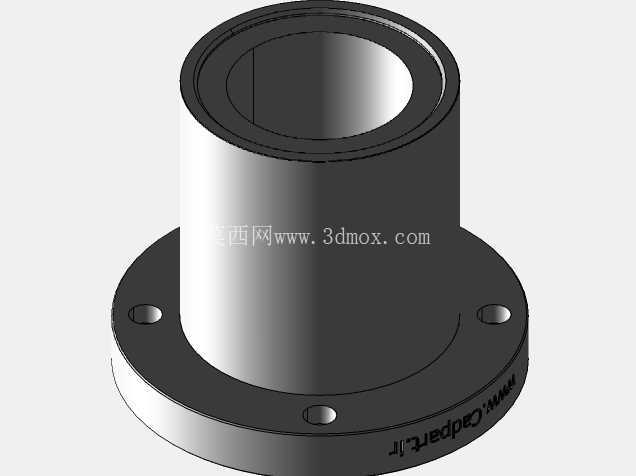

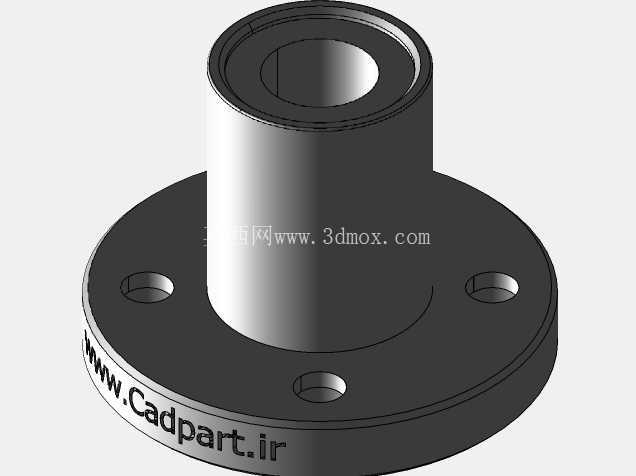

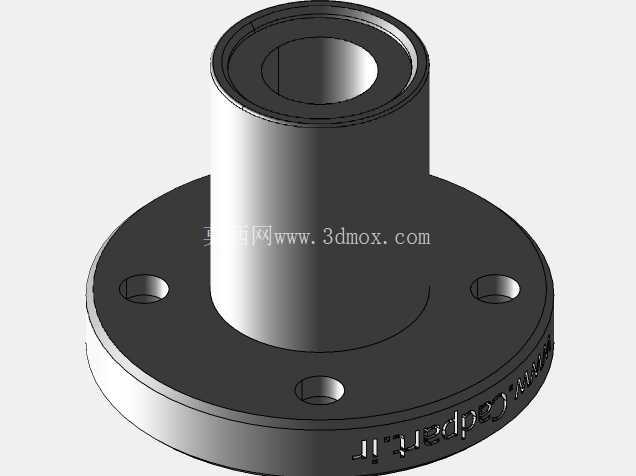

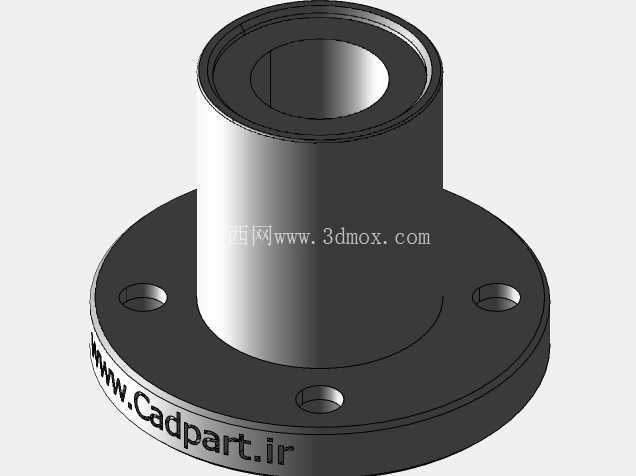

从结构设计的角度看，这款衬套的法兰部分做了三个均布的沉头安装孔，安装的时候直接从法兰面穿内六角螺丝固定到安装基板上就行，不需要像开口型直线轴承那样做卡簧槽或者锁紧套，安装效率能提升不少。这里要注意一个容易踩的坑：很多新手设计安装板的时候，会把法兰贴合面的平面度要求放得太松，要是安装面平面度超过0.05mm，法兰锁紧之后衬套的内孔会出现微变形，钢球滚动的时候就会出现卡滞，严重的时候还会把配合的光轴拉出划痕，所以实际设计的时候，法兰贴合的安装面最好做一次精铣，表面粗糙度控制在Ra1.6以内就足够，不用做磨削，成本不会增加太多，但能大幅提升衬套的使用寿命。

衬套的主体筒身部分是和法兰一体加工的，内孔的滚道做了精密研磨，钢球在滚道里循环的时候不会出现偏移，筒身的外径公差一般取h6，要是遇到需要把衬套嵌进安装孔的场合，也可以直接把筒身压入安装孔做辅助定位，不过这种安装方式要注意压装的时候不能直接砸筒身端面，得用工装压在法兰面上，不然很容易把筒身压变形导致内孔失圆。很多人选型的时候只看额定动载荷，忽略了静载荷的要求，实际上这类衬套在垂直安装的场合，比如小型升降滑台的导向，静止状态下承受的载荷是长期作用在钢球和滚道接触点上的，要是静载荷选小了，时间长了滚道会出现压痕，运动的时候就会出现异响和卡顿，所以垂直工况选型的时候，静载荷安全系数最好取到2以上，不要卡着样本上的额定值选。

这款衬套的球形补偿设计是很多人容易忽略的点，当配合的光轴和安装面出现轻微的角度偏差的时候，衬套内部的钢球保持架能做微小的角度调整，不会因为别劲导致磨损加剧，这一点在长行程多支撑的导向结构里特别实用——比如1米以上的光轴导向，两个支撑座的安装孔很难保证绝对同轴，用带自调心功能的球形衬套，就能补偿一定的安装误差，不用反复修配安装座，现场装配的时候能省很多调整时间。不过这里要注意，这种自调心的补偿角度一般不超过0.5度，要是安装偏差太大，还是得从安装板的加工精度上找问题，不能完全靠衬套的补偿能力硬扛，不然钢球会偏载，使用寿命会大幅缩短。

从安装边界尺寸来说，这类衬套的法兰直径比筒身外径大出一个安装边的宽度，设计安装空间的时候，要在法兰周边留出至少5mm的扳手空间，方便拧紧安装螺丝；筒身插入安装板的深度不用太深，只要法兰面完全贴合就行，要是安装板太厚，筒身穿过去之后要注意不能和对面的运动部件发生干涉，很多新手设计的时候没留这个间隙，滑台运动到极限位置的时候会撞到筒身端面，直接把衬套顶坏。另外配合的光轴硬度最好在HRC60左右，表面粗糙度Ra0.8以下，要是光轴硬度不够，钢球滚动的时候很容易把轴面磨出沟槽，到时候换衬套也解决不了问题，得连轴一起换，反而增加维护成本。

在实际应用场景里，这类衬套除了常见的自动化滑台，还能用在小型印刷设备的墨辊导向、纺织机械的排线机构、医疗检测设备的样本推送机构上，这些场合的共同特点是行程不长、载荷不大、对运动平稳性有一定要求，而且设备内部的安装空间比较紧凑，用法兰型衬套不用额外做轴承座，整体结构能做得更轻薄。和带座直线轴承比起来，这类一体式法兰衬套的整体高度更低，在轴向空间受限的场合优势更明显，比如一些桌面级的自动化设备，整体厚度要求控制在100mm以内，用带座轴承的话光座高就占了三四十毫米，换成这种法兰衬套，安装面到衬套顶端的高度只需要二十多毫米，能省出不少空间给其他功能部件。

做三维建模的时候，这个零件的建模逻辑其实不复杂，先做筒身的回转体，再做法兰盘的拉伸，之后切出三个均布的沉头孔，最后处理内孔的滚道和钢球保持架的细节就行，但要注意安装孔的位置度公差，建模的时候最好把孔的位置和法兰中心的位置度约束好，不然导出工程图的时候容易出现孔位偏差，实际加工出来的零件装不上。另外很多人建模的时候会把钢球和保持架也画出来，其实如果是做设备整体装配的话，衬套作为外购件，只需要把外形尺寸和安装尺寸做准确就行，内部的钢球细节不用画得太细，不然会占用太多装配体的文件内存，打开和拖动的时候会卡顿，影响设计效率。

日常维护的时候，这类衬套要定期补充锂基润滑脂，不要加机油，因为机油的黏度太低，在钢球滚道里留存的时间短，频繁加油反而麻烦，锂基脂能在滚道表面形成一层稳定的油膜，正常工况下半年加一次脂就行。要是在粉尘比较大的场合用，最好在衬套的两端加防尘圈，不然粉尘进到滚道里，会和润滑脂混在一起形成磨料，加速钢球和滚道的磨损，本来能用几万次往复的衬套，可能几千次就坏了。很多设备厂在出厂的时候没加防尘圈，客户现场用不了几个月就出现卡滞，最后还得返工加防尘结构，反而增加售后成本，这点在设计初期就要考虑到，根据设备的使用环境决定要不要加防尘配件。
