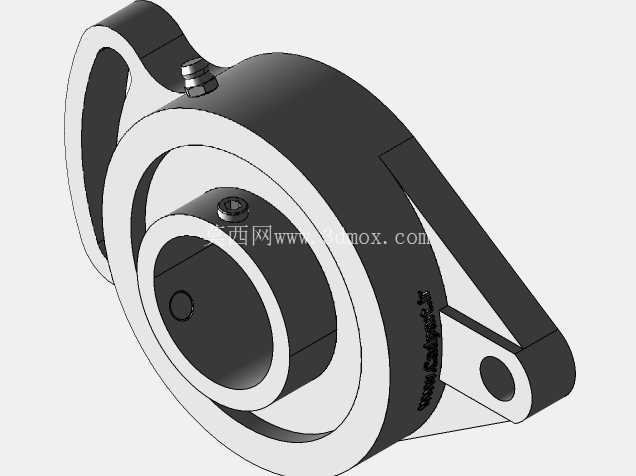

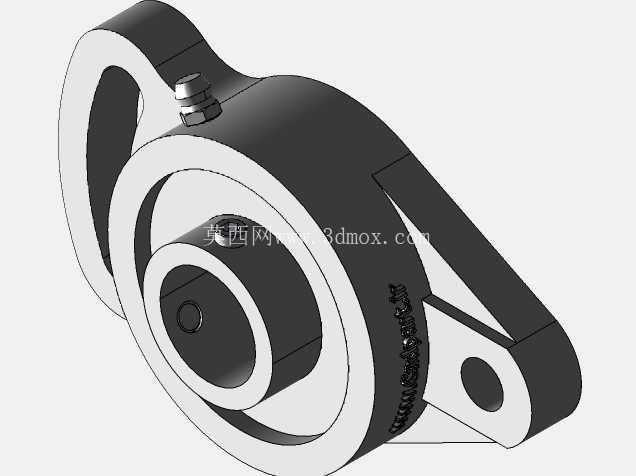

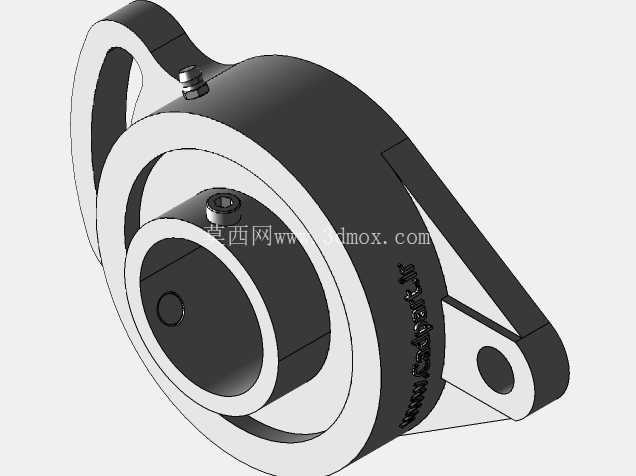

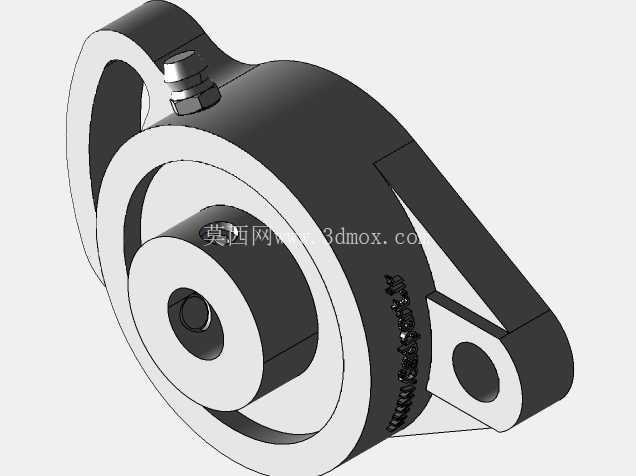

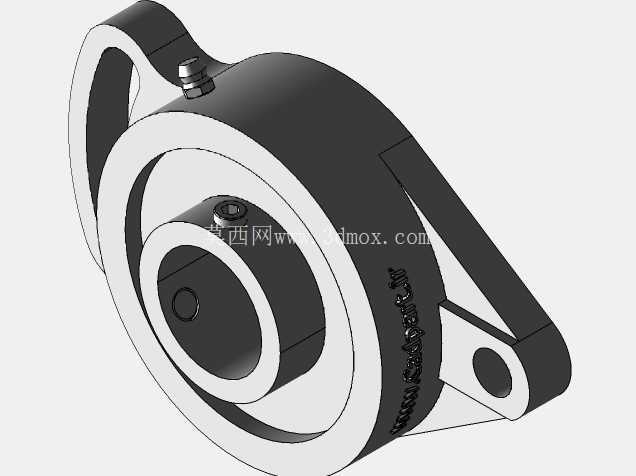

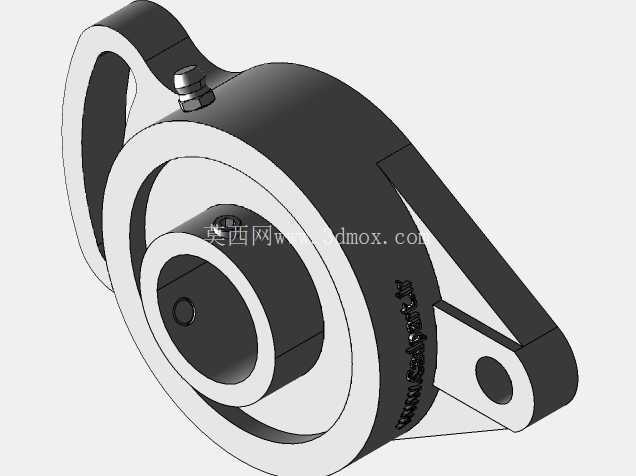

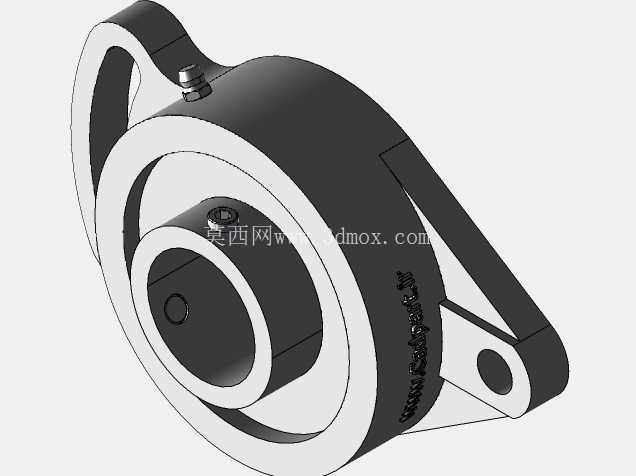

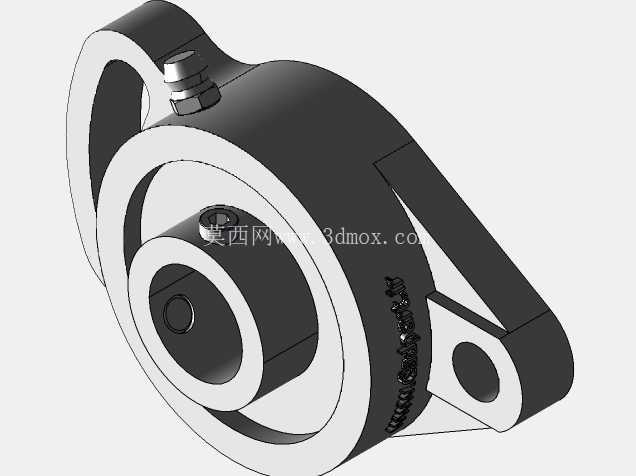

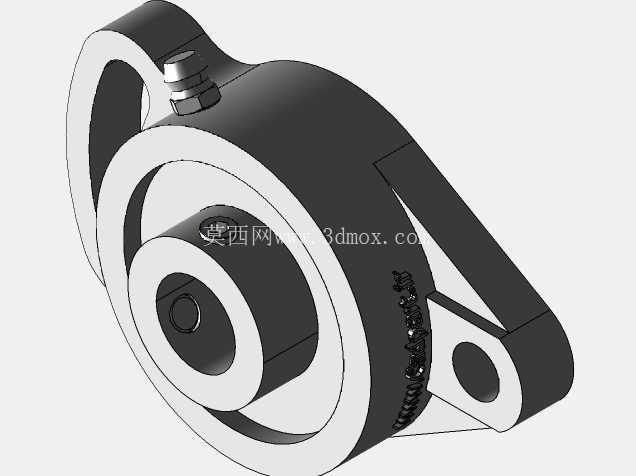

UCFA可调菱形带座外球面轴承结构

在轻工输送线、食品包装设备、小型风机传动组这类对安装空间有严格限制，且需要后期微调轴系对中精度的场景里，UCFA结构的枕式带座轴承是应用频次极高的支撑部件。不同于常规方形座、菱形座的固定安装逻辑，这款带座轴承的座体特意延伸出带吊装孔的悬臂耳结构，安装时既可以通过底座的两个安装孔完成主定位，也能借助悬臂耳的孔位配合张紧拉杆调整轴系中心距，尤其适配皮带传动、链传动这类需要定期张紧的传动场景，不用额外设计张紧轮支架就能完成传动带张紧度调整，能大幅精简设备侧装结构的零件数量。

从功能特性来看，这款轴承的核心作用是为旋转轴提供径向支撑，同时承受一定程度的轴向窜动载荷，内置的外球面轴承外圈与座体的轴承孔采用球面配合设计，能自动补偿轴加工或安装过程中产生的同轴度误差，避免轴系因不对中产生的附加弯矩，延长轴承实际使用寿命。座体采用铸铁一体铸造成型后做机加工，轴承安装孔与安装面的垂直度、安装孔的位置度都控制在通用传动部件的公差范围内，能满足常规转速下的支撑刚性需求，顶部的紧定螺钉结构用于将轴承内圈与转轴锁紧，安装时不需要额外加工轴肩，光轴插入内圈后拧紧紧定螺钉即可完成轴向固定，装配工序非常简便，适合现场快速装配更换。

设计层面上，这款结构的建模逻辑完全贴合实际加工装配流程：首先确定轴承内圈的内径基准，这是和转轴配合的核心尺寸，围绕内圈完成滚动体、保持架、外圈的球面配合结构建模，保证外圈球面与座体轴承孔的球面曲率完全一致，预留合理的配合间隙满足自调心需求；座体建模时优先确定两个主安装孔的中心距，这是安装边界的核心参数，两个安装孔的中心连线与轴承内孔轴线的平行度需要严格控制，避免安装后轴系产生偏斜；延伸的悬臂耳结构做了圆弧过渡处理，避免应力集中，耳孔的中心高度与轴承中心高度匹配，保证张紧拉杆受力方向与中心距调整方向一致，不会产生附加的扭转力矩；顶部的注油孔、紧定螺钉的位置都按照实际产品的布局设置，锁紧螺母的螺纹规格、扳手空间都做了对应预留，不会出现装配干涉的问题。

从安装边界来看，这款轴承的轴向总厚度、座体的最大外轮廓尺寸都属于紧凑型设计，两个主安装孔为沉孔结构，适配内六角圆柱头螺钉安装，沉孔深度足够保证螺钉头完全埋入座体，不会突出安装面干涉周边部件；悬臂耳的突出长度控制在合理范围，既满足张紧调整的行程需求，也不会过多占用设备侧面空间；轴承内孔的轴向长度足够保证与转轴的配合接触面积，避免轴受力后在配合处产生应力集中；密封结构采用内置的双唇密封，能阻挡常规工况下的粉尘、碎屑进入轴承内部，适配多数非强腐蚀、非超高洁净要求的工业场景。

实际选型应用时，需要注意这款轴承的额定动载荷、静载荷参数匹配对应轴系的受力情况，悬臂耳的受力不能超过座体材料的许用应力，张紧调整时的行程不能超过轴承自调心的最大角度范围，避免外圈与座体的球面配合出现卡滞；安装时要先将轴承座预固定在安装板上，穿入转轴调整好轴系对中后再拧紧安装螺钉，最后锁紧内圈的紧定螺钉，调整张紧结构时要缓慢拉动悬臂耳，保证传动带的张紧力均匀作用在轴上，避免单侧受力过大导致轴承早期损坏。这类带座轴承因为集成了轴承与安装座的功能，不需要设计人员单独做轴承座的加工图纸，直接选用标准件就能完成轴系支撑设计，能大幅缩短设备开发周期，也是中小载荷传动系统里最常用的支撑标准件之一。
