12mm规格N20电机安装固定夹具结构

在小型电子装置、桌面级创客项目、微型自动化执行单元的搭建过程中，N20减速电机的固定一直是容易被忽略却直接影响设备运行稳定性的细节——不少DIY爱好者或是小型设备研发人员在装配时，常采用热熔胶粘接、扎带捆绑的临时固定方式，短时间测试或许能满足需求，但长期运行下受电机振动、环境温度变化影响，粘接层老化、扎带松弛都会导致电机移位，轻则出现传动齿轮啮合间隙偏差、输出扭矩损耗，重则发生传动件卡滞、电机堵转烧毁的问题，这款适配12mm尺寸N20电机的专用夹具，正是针对这类微型动力单元的可靠固定需求设计。

从实际应用场景来看，这类夹具的覆盖范围十分广泛：在小型智能小车底盘搭建中，它可以为驱动轮对应的N20电机提供稳定的安装基准，避免车辆行进过程中因电机晃动导致的走偏、轮组跳动问题；在桌面级小型自动化送料机构里，它能将驱动送料辊的N20电机牢牢固定在型材支架上，保证送料步距的精度一致性；在微型舵机改造、小型电动开合装置、学生科创竞赛作品里，这款夹具都能作为标准固定件使用，替代临时固定方案带来的不确定性。

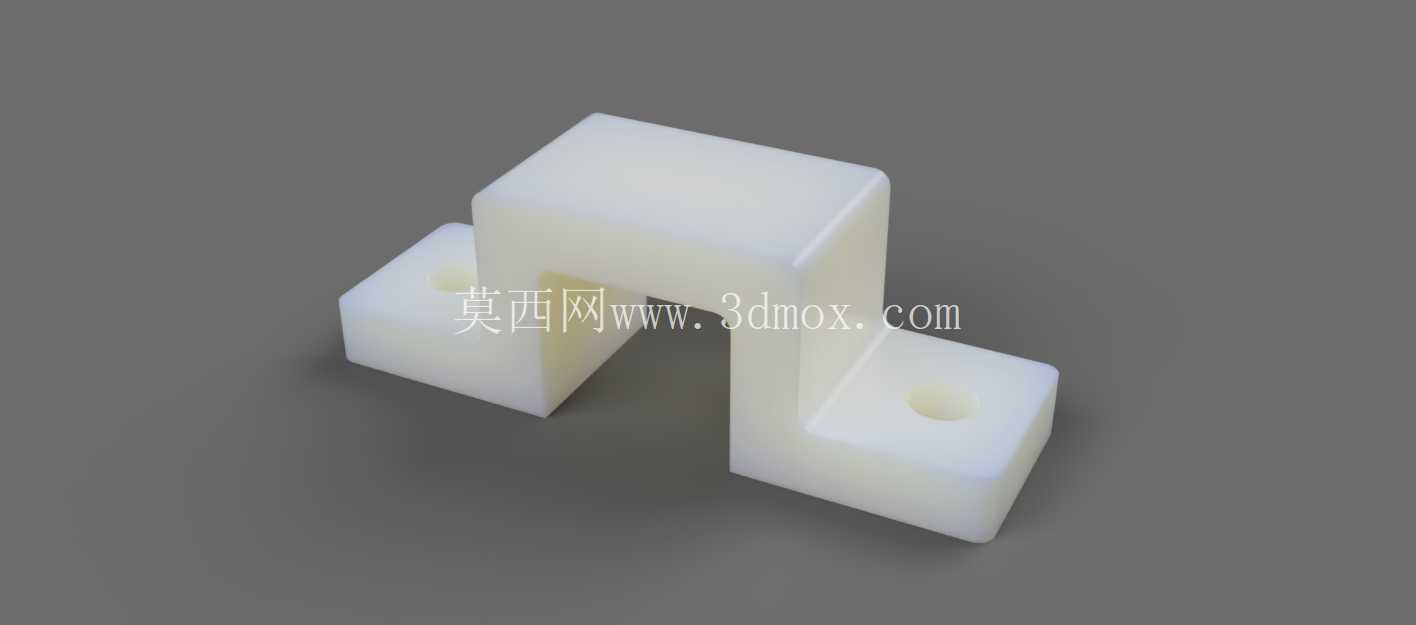

从功能特性上看，这款夹具采用一体式U型环抱结构，主体的内槽尺寸严格匹配12mm外径的N20电机机身，装配时电机可以顺着槽口滑入到位，槽体内壁与电机外壳的贴合面做了微小的公差预留，既不会因为间隙过大导致电机在槽内晃动，也不会因为过盈量太大造成装配困难，甚至刮伤电机外壳的漆面。夹具两侧延伸出的安装耳上，各设置了一个3mm直径的安装孔，这个尺寸刚好适配市面上常用的M3螺丝，不管是固定在3D打印的设备机架上，还是固定在铝型材、亚克力板、PCB安装板上，都能直接使用标准紧固件完成锁附，不需要额外扩孔或是更换非标螺丝。

设计思路上，这款夹具没有采用多余的复杂结构，整体做了等壁厚处理，所有转角位置都设置了合理的圆角过渡，一方面是为了适配FDM3D打印的工艺特性，避免打印过程中出现应力集中导致的翘曲变形，另一方面也能减少尖锐边角带来的装配划伤风险。环抱式的结构不需要在电机外壳上做任何打孔、粘接处理，不会破坏电机本身的结构完整性，后期需要更换、维护电机时，只需要松开两侧的安装螺丝，就能将电机从夹具中滑出，拆装效率比粘接、扎带固定的方式提升数倍。考虑到N20电机运行时的振动幅度较小，夹具的壁厚设置在合理区间，既不会因为壁厚太薄导致固定刚性不足，也不会因为壁厚过大造成材料浪费、整体重量增加，对于对载荷重量敏感的微型航模、小型移动机器人项目来说，这种轻量化的设计也能有效降低整体结构的负重。

从安装边界尺寸来看，夹具的整体轮廓完全围绕12mmN20电机的机身尺寸设计，安装耳的突出长度经过精准核算，锁附M3螺丝时，螺丝头部不会与电机机身发生干涉，两个安装孔的中心距与常见的N20电机安装孔位标准保持一致，能够直接兼容市面上多数现成的微型设备安装位。夹具的U型槽深度刚好覆盖电机机身的非输出端主体部分，不会遮挡电机的输出轴，也不会影响输出轴与联轴器、齿轮、带轮等传动件的装配连接，不管是输出轴朝前安装还是朝后安装，都不会出现结构干涉。对于采用3D打印方式自制该夹具的使用者来说，这种无悬空、无复杂内腔的结构，打印时不需要添加过多支撑材料，打印完成后只需要简单去除毛边就能直接投入使用，打印容错率很高，即使是入门级的桌面3D打印机也能稳定打印出合格的零件。

在实际装配使用时，需要注意先将电机完全推入夹具的U型槽内，确认电机输出轴的伸出方向与设计方向一致后，再将夹具对准安装面上的预设孔位，锁入M3螺丝，锁附过程中不需要过度拧紧螺丝，避免3D打印的塑料夹具出现螺纹滑牙或是安装耳断裂的问题，只要保证夹具与安装面完全贴合、电机没有晃动即可。如果是用于振动稍大的使用场景，还可以在夹具与电机的贴合面之间添加一层薄的橡胶减震垫，进一步吸收电机运行时产生的振动，降低传动过程中的噪音，提升整体设备的运行稳定性。
