RMD-X10 V2盘式行星伺服执行器结构设计

做协作机器人关节、外骨骼动力单元、小型AGV驱动轮选型的工程师，大概率都接触过这类扁平盘式的集成执行器，这次拆解复现的RMD-X10 V2结构，核心就是把无刷电机、行星减速机构、驱动反馈单元全部整合在一个薄型盘状壳体内，解决传统动力组轴向尺寸过长、安装适配性差的痛点。先从实际应用场景说，这类执行器最常出现在协作机械臂的关节位、四足机器人的髋膝关节、康复外骨骼的助力节点，还有小型巡检机器人的轮组驱动端，这些场景的共性就是安装空间局促，对动力单元的径向、轴向尺寸有严格限制，同时要求输出扭矩足够、传动背隙小，不需要额外搭配独立的驱动器和减速器，能大幅简化整机的结构布局。

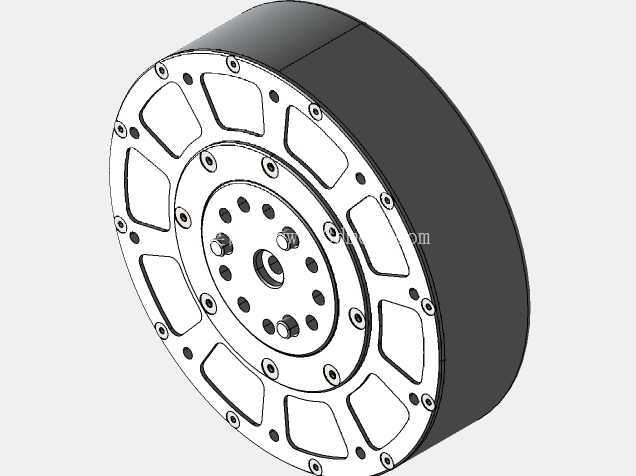

从结构设计思路来看，这款执行器采用外转子无刷电机搭配行星减速的集成方案，扁平的盘式外壳做了一体化的安装法兰设计，输出端的法兰面预留了多组均布的安装孔位，适配不同的负载连接需求。输入端的壳体端盖同样做了定位止口，方便和设备的固定基座对接，不需要额外设计转接法兰，能有效压缩整体安装占用的空间。内部的行星减速级采用多行星轮均布设计，相比单行星轮结构，能在相同减速比下分摊齿轮啮合的受力，提升整体的输出扭矩承载能力，同时降低单齿的接触应力，延长传动部件的使用寿命。无刷电机的定子绕组直接固定在壳体内部的安装基座上，转子和减速机构的输入级直连，省去了额外的联轴器结构，既减少了传动链上的背隙来源，也进一步压缩了轴向的尺寸空间。

再说到安装边界和尺寸适配，这款执行器的整体外形为扁圆柱结构，径向尺寸远大于轴向尺寸，安装时需要注意输出法兰的回转半径，预留足够的周边空间避免和周边结构件发生运动干涉。输出端的安装孔采用圆周均布布局，定位止口的尺寸公差按照H7级精度设计，能保证和负载连接时的同轴度要求，减少运转过程中的径向跳动。壳体侧面预留了走线槽位，动力线和编码器信号线可以从侧方引出，不会占用轴向的安装空间，适配关节类应用中需要中空走线的场景——当然V2版本的中空孔径相对后续版本偏小，穿线时需要注意线缆的弯曲半径，避免线缆在关节转动过程中出现磨损。端盖的固定螺丝采用内六角圆柱头螺钉，沉孔设计保证螺丝安装后不会突出端面，避免和对接的安装面产生干涉。

从功能特性上看，集成式的设计让这款执行器不需要额外搭配独立的驱动器，驱动板直接集成在电机尾部的壳体内，通过磁场编码器做位置反馈，能实现位置、速度、扭矩三种控制模式的切换，满足不同应用场景的控制需求。行星减速机构的齿轮采用硬齿面设计，经过磨齿工艺处理，传动背隙控制在极小的范围内，正反转切换时的空程很小，适合机器人关节这类需要频繁正反转、定位精度要求高的场景。外壳采用铝合金材质做硬质阳极氧化处理，在保证整体结构强度的同时控制了自身重量，满足移动机器人、外骨骼这类对自重敏感的应用需求。端盖和壳体的接合面做了密封槽设计，搭配密封圈能实现基础的防尘防水能力，适配普通工业场景的使用环境，不需要额外做防护结构设计。

实际建模过程中需要特别注意几个配合公差：行星轮和行星架的销轴配合采用间隙配合，保证行星轮转动顺畅无卡滞；太阳轮和转子输出轴的配合采用过渡配合，保证传动的同轴度；输出法兰和行星架输出端的连接采用销钉定位加螺丝紧固的方式，避免大扭矩输出时出现连接松动。壳体的散热筋设计在圆柱外表面，通过运转过程中的空气流动带走电机和驱动板产生的热量，不需要额外加装散热风扇，进一步简化了结构，也降低了运转过程中的噪音。这类集成执行器的设计核心就是在有限的空间内最大化动力输出密度，同时兼顾安装的便捷性和传动的精度，对于做小型智能装备、机器人产品的结构工程师来说，这类结构的设计思路有很高的参考价值，不管是直接选型适配，还是参考其集成设计思路做定制化动力单元开发，都能从中获得不少结构布局上的启发。
