16GA-PPN13微型减速齿轮电机结构设计

在小型精密传动场景里，这类带行星减速结构的微型齿轮电机，是很多紧凑空间动力输出的核心部件，日常能在智能门锁锁舌驱动、微型蠕动泵传动、桌面小型3D打印机送料机构、手持美容仪振动模组、小型云台转动结构里见到它的身影，区别于普通无刷直驱电机，它通过前置的齿轮减速箱把电机本身的高转速低扭矩输出，转换成适配负载端需求的低转速高扭矩动力，能在有限的安装空间里满足驱动负载的力矩要求，不需要额外搭配外置减速结构，大幅缩小整套传动机构的占用体积。

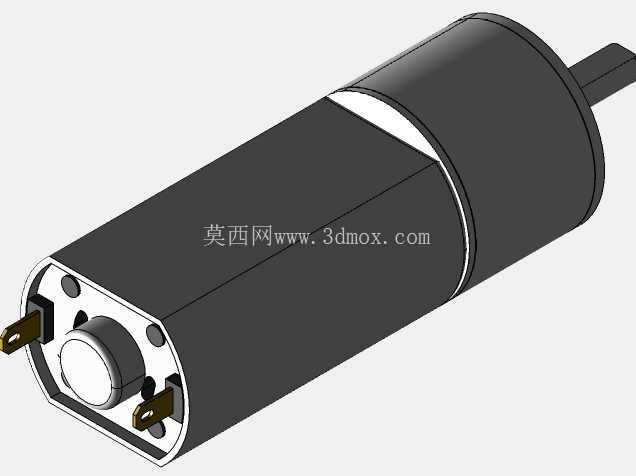

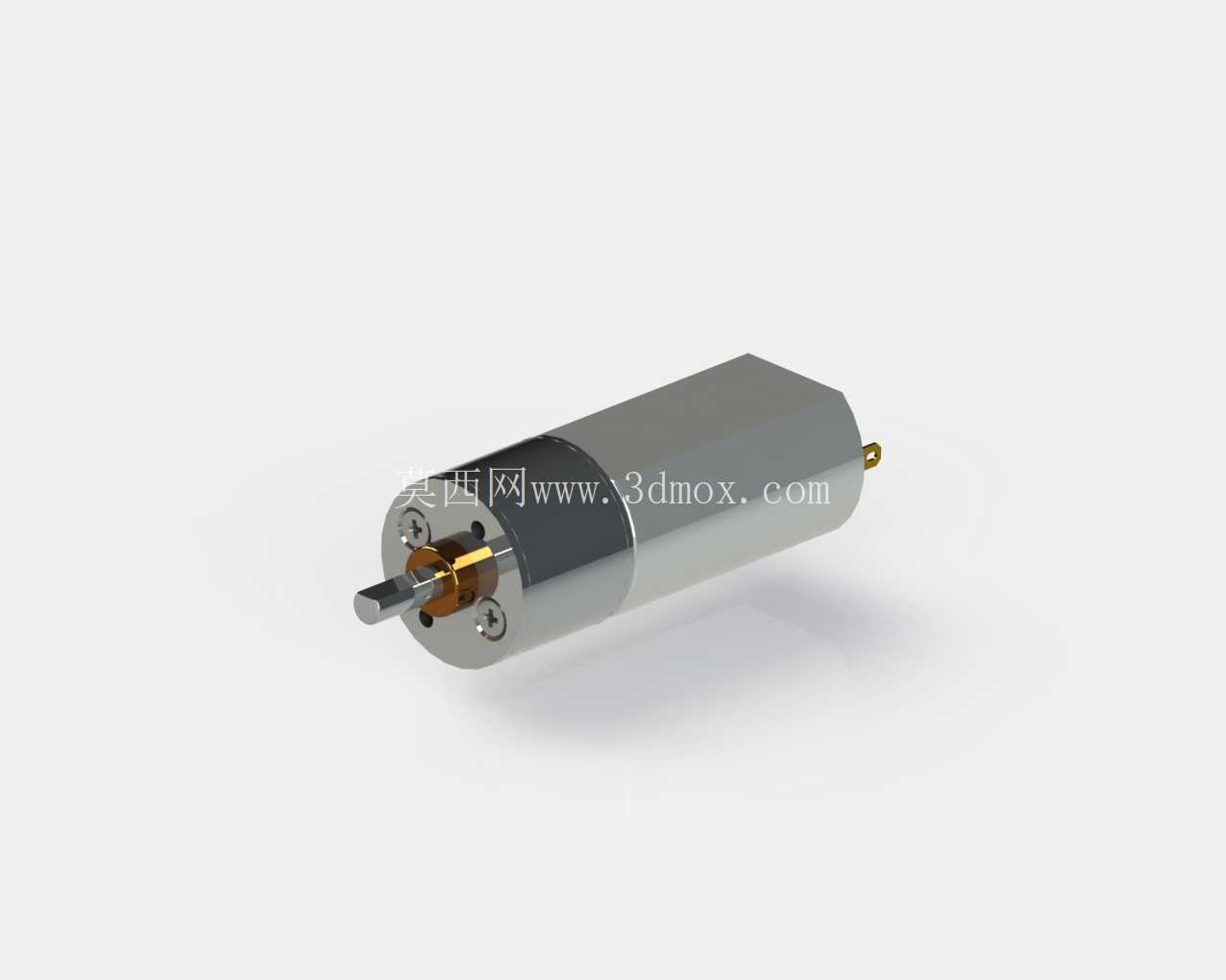

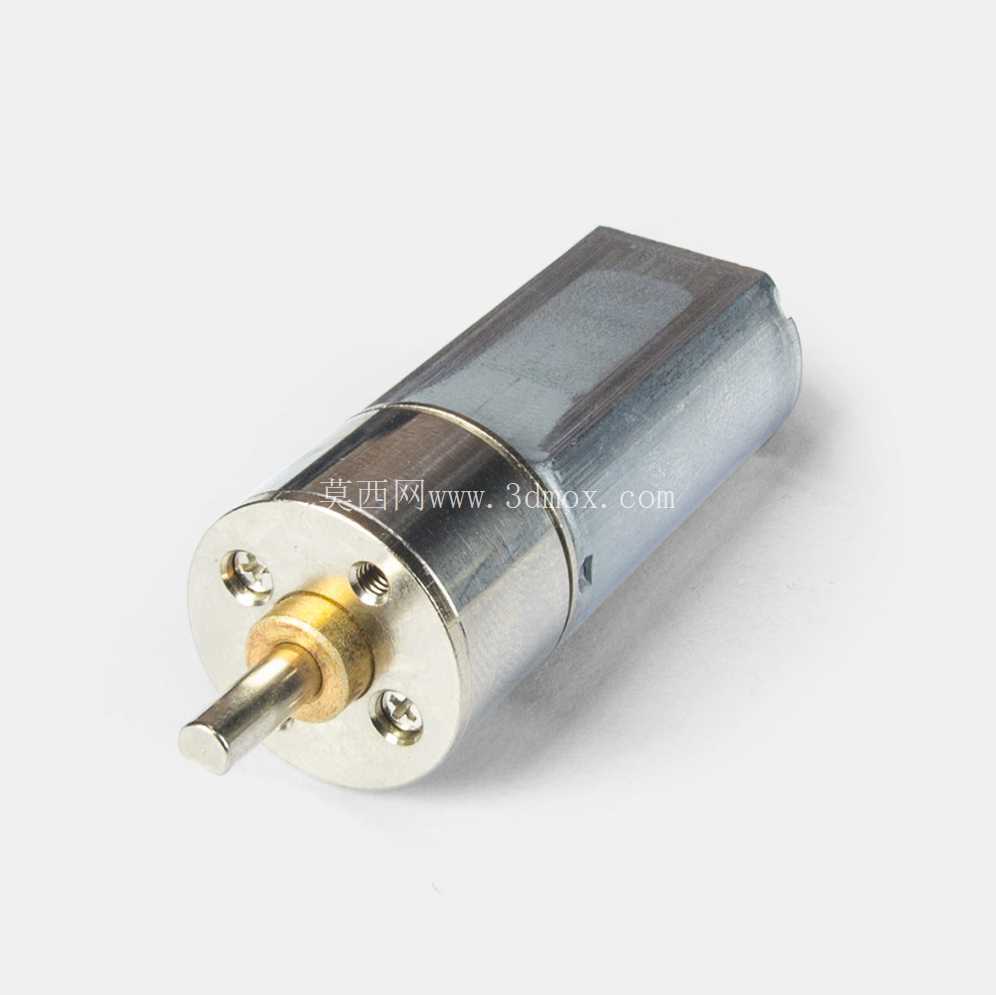

从结构设计逻辑来看，这款电机采用同轴式布局，电机本体和减速箱输出轴保持同轴线设计，最大程度压缩径向安装尺寸，整机为圆柱型外形，外壳主体采用机加工金属套筒，既可以作为定子磁路的导磁结构，也能承担安装时的径向定位基准，减速箱端采用法兰式端面，预留的两个安装销孔可以直接和负载端的安装板定位配合，输出轴采用D型切边结构，和负载件装配时不需要额外做防转结构，靠D面的平面配合就能传递扭矩，避免长时间正反转切换时出现轴孔打滑的问题。

设计过程中首先要匹配减速比和电机参数的适配性，16GA规格的减速箱直径为16mm，对应的电机本体直径和减速箱保持一致，整体长度根据减速级数的不同控制在合理范围，PPN13对应的减速级采用金属齿轮和粉末冶金齿轮搭配的方案，高速级也就是和电机轴直接啮合的第一级齿轮采用金属材质，承受高速啮合的冲击载荷，低速级也就是靠近输出轴的末级齿轮采用粉末冶金压制成型，兼顾耐磨性能和加工成本，齿轮啮合的侧隙控制在0.1度以内，满足小型精密传动的回程间隙要求，不会因为反向间隙过大导致定位不准。

安装边界上，这类电机的径向定位面是减速箱的外圆柱面，装配时和安装座的孔配合公差推荐采用H7/h6的间隙配合，既方便装配，也不会因为间隙过大导致运转时出现径向跳动，输出轴的轴向窜动控制在0.2mm以内，避免带轴向负载的场景下出现齿轮错位，电机尾部的输出轴端预留了凸台结构，部分带编码器反馈的型号可以在这个位置加装磁环或者码盘，实现转速和转角的闭环控制，供电引脚从尾部端盖引出，引脚间距符合小型接插件的通用标准，可以直接和1.25mm间距的接插件对插，不需要额外焊接引线。

实际选型应用时，要注意这类电机的持续输出扭矩和堵转扭矩的边界，不能长时间在堵转工况下运行，否则会导致减速箱齿轮过载崩齿，或者电机绕组过热烧毁，齿轮箱内部填充的是低温阻尼润滑脂，在-20℃到60℃的工作环境温度区间内都能保持稳定的润滑性能，不需要定期补充润滑脂，适合免维护的小型设备使用。和普通的空心杯减速电机相比，这款采用铁氧体磁钢结构的直流电机成本更低，抗过载能力更强，适合批量应用在对成本敏感、对寿命有一定要求的消费电子和小型工业设备里，建模过程中需要重点还原齿轮的啮合关系、输出轴的配合尺寸、安装孔的位置精度，确保导出的工程图可以直接用于安装板的结构设计，避免装配时出现干涉问题。
