工业传动用RS40双排滚子链条结构

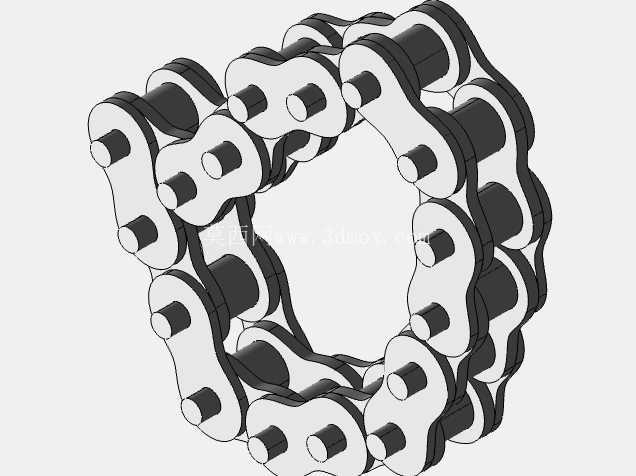

RS40链条作为短节距精密滚子链的常规规格，在轻工输送、小型动力传递场景中有着极高的应用普及率，从包装生产线的工件输送工位，到小型农机的动力传递路径，再到自动化设备的同步传动单元，都能见到该规格链条的身影。这套三维结构完整还原了双排RS40链条的装配关系，每一个链节的外链板、内链板、销轴、套筒、滚子都做了独立的实体建模，没有做简化合并处理，能直接用于设备装配时的干涉检查、运动仿真验证。

从实际工程应用的角度看，RS40链条的选型首先要匹配安装空间的边界约束，单节链节的节距为12.7mm，对应ANSI标准的40号链规格，双排结构的横向总宽度要比单排链增加约60%，在设计张紧机构、链轮安装位的时候，必须预留足够的横向避让空间，避免链板运行时和设备机架、护罩发生剐蹭。建模时特意保留了链板的冲压倒角细节，实际生产中链板的边缘倒角不仅是为了去除冲压毛刺，更能减少链条运行时和链轮齿侧的摩擦损耗，降低交变应力下的链板开裂风险。

这套模型的链节铰接处做了同轴度约束，导入三维装配环境后可以直接添加旋转副做运动仿真，能直观呈现链条绕链轮转动时的多边形效应，方便设计人员在前期就核算传动过程中的速度波动量，匹配对应的张紧轮安装位置。很多新手工程师在做链条传动设计时，容易忽略链条的悬垂度预留，直接按链轮中心距拉直建模，实际装配时会因为链条没有足够的张紧余量导致安装困难，甚至运行时出现跳齿问题，这套模型的链节数量是按常规1:2传动比的中心距配置的，能直接参考其链节排布逻辑调整适配不同的中心距需求。

从功能特性上看，RS40双排链的额定载荷比同规格单排链高出近70%，在不增大链轮节圆直径的前提下能传递更大的扭矩，非常适合安装空间受限但动力传递要求较高的工位。模型里的滚子和套筒之间保留了0.1mm的间隙，和实际装配的公差要求一致，这个间隙是为了存储润滑脂，减少滚子在链轮齿面滚动时的磨损，很多建模者容易把这部分做成过盈配合，导致仿真时出现运动卡顿，和实际工况不符。

在输送场景应用时，RS40链条通常会搭配附件链节使用，比如在链板上加装弯板、顶板来承载工件，这套基础模型的链板安装孔位完全符合标准尺寸，设计人员可以直接在对应链板上添加附件结构，不需要重新校核孔位尺寸。另外链条的销轴两端做了铆头结构还原，实际装配中销轴和外链板是过盈压装后再做铆接固定，防止运行过程中销轴窜动脱落，模型里的铆头尺寸和实际加工的铆接余量一致，能直接用于生成工程图时的工艺标注参考。

做设备维护改造的场景下，这套模型也能直接用来测绘替换老旧链条，不需要反复测量实物的链板厚度、滚子直径、销轴长度，所有结构尺寸都严格遵循ANSI B29.1标准里的RS40链条参数，能直接导出二维工程图用于配件采购核对。需要注意的是，双排链条的安装对两根链轮的平行度要求很高，平行度偏差超过0.5mm/m就会出现单侧链板磨损加剧的问题，在做整体装配设计时，可以借助这套模型做链轮的同轴度、平行度校验，提前调整安装板的螺纹孔位置，减少后期现场装配的调试工作量。
