RS40规格10齿带键槽链轮结构

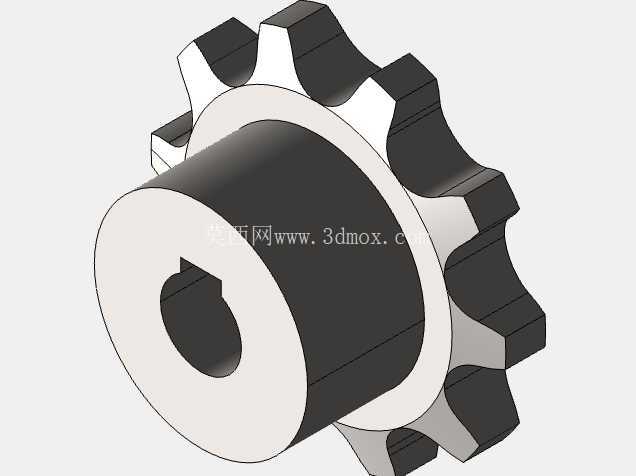

　　在轻工输送、小型自动化生产线、包装设备的动力传递环节里，链传动凭借不打滑、传动比恒定、能适应多粉尘有油污的恶劣工况的优势，一直是中低速重载传动场景的首选方案，而链轮作为链传动系统里和链条直接啮合的核心零件，其齿形精度、安装定位可靠性直接决定了整套传动机构的运行寿命与噪音水平。这款适配RS40链条的10齿链轮，在设计阶段首先锚定了小中心距传动的布局需求，10齿的齿数选择兼顾了小安装空间下的传动比要求，同时避免了齿数过少导致的链节啮入冲击过大的问题，齿形轮廓按照滚子链链轮的标准齿形绘制，齿沟圆弧半径严格匹配RS40链条的滚子外径，保证链条啮入啮出时能平滑过渡，不会出现卡滞、跳齿的问题。

　　轮毂部分采用了凸台一体式结构，这种结构相比板式链轮能提供更长的轮毂轴向定位长度，和传动轴配合时能获得更大的接触面积，传递扭矩时的轴孔配合面压强更低，不容易出现轴孔磨损松旷的问题，轴孔中心加工的键槽完全符合普通平键的配合标准，安装时可以通过平键实现周向固定，抵消链条传动时产生的周向剪切力，避免链轮和传动轴之间出现相对转动。从安装边界来看，这款链轮的齿顶圆直径经过精确核算，在配套RS40链条安装时，链条的松弛边不会和周边的机架护板产生干涉，轮毂的轴向长度适配常规厚度的安装墙板，不需要额外加装轴套来调整轴向位置，装配时可以直接将链轮穿入传动轴，靠轴肩实现轴向定位，拧紧轴端挡圈即可完成固定。

　　实际应用中，这类小齿数RS40链轮常被用在小型皮带输送机的驱动端、包装机械的送料机构、自动化仓储的分拣线传动位，因为这些场景的传动中心距普遍不大，负载属于中等冲击水平，10齿链轮的多边形效应虽然比大齿数链轮明显，但在每分钟数百转的工作转速下，产生的振动和噪音完全在工业场景的可接受范围内，同时小齿数链轮的径向尺寸更小，能压缩整套传动机构的安装空间，让设备整体结构更紧凑。建模过程中，齿形部分采用参数化绘制逻辑，每一个齿的分度圆弦齿厚、齿顶高、齿根圆角都经过校验，保证和标准RS40链条的啮合间隙处于合理区间，既不会因为间隙过小导致啮合卡滞、磨损加剧，也不会因为间隙过大出现传动冲击、噪音超标的问题。

　　轮毂和轮辐的过渡位置做了圆弧倒角处理，避免热处理或者受力时出现应力集中，提升零件的整体抗疲劳强度，轴孔的公差带按照过渡配合选取，既保证装配时能顺利压入传动轴，又不会因为配合间隙过大导致传动精度下降。在日常设备维护场景中，这类标准规格链轮的互换性很强，一旦出现齿面磨损超过阈值的情况，不需要修改周边安装结构，直接更换同规格链轮即可快速恢复设备运行，能大幅降低产线停机维护的时间成本。需要注意的是，安装这类链轮时必须保证两轴的平行度，同时链轮的端面跳动要控制在允许范围内，否则会出现链条偏磨、掉链的问题，建模时特意在轮毂端面预留了拆卸螺纹孔，方便后期维护时用拉马将链轮从传动轴上取下，不会因为过盈配合导致拆卸困难。
