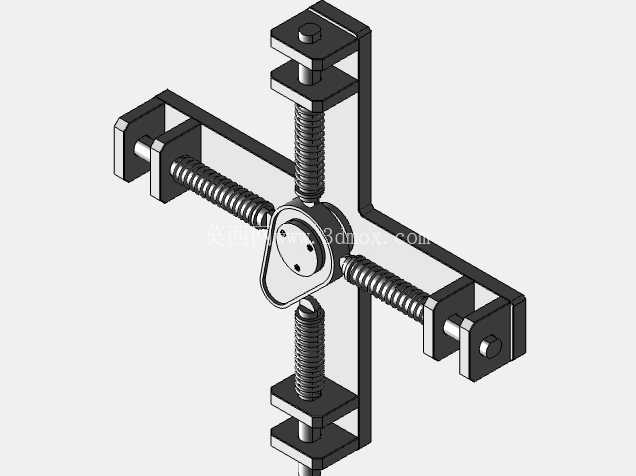

十字布局四向同步凸轮驱动机构

这套四向同步驱动的凸轮机构，核心应用场景集中在小型自动化工作站的工位同步切换、轻型输送线的分料定位、以及多工位工装台的同步夹紧动作环节，区别于传统单方向凸轮输出的结构，这套机构采用中心三角凸轮作为动力输入核心，四个方向对称布置带复位弹簧的丝杆推杆组件，能在单动力输入的前提下，实现四个正交方向推杆的同步往复动作，从根源上避免了多动力源驱动带来的同步误差问题。

从实际用途来看，这套机构可以直接适配小型零件的多面同步检测工位，当凸轮转动时，四个方向的推杆同步伸出，可同时对工件的四个正交面进行定位顶紧，也可作为小型输送线的分料拨叉驱动结构，四个推杆同步动作时，能将输送线上连续排布的工件按固定间距分隔开，避免工件堆积碰撞；在工装夹具领域，这套结构可直接集成到小型工作台的夹紧模块中，单动力输入即可实现四向同步夹紧，相比传统四气缸同步夹紧的方案，省去了复杂的气路同步调试环节，也避免了气压波动带来的夹紧力不一致问题。

功能特性上，这套机构的核心优势在于运动轨迹的可控性，中心凸轮的轮廓曲线经过反复校核，能保证四个推杆的运动速度、伸出量完全一致，推杆端部搭配的滚轮直接与凸轮轮廓接触，将滑动摩擦转化为滚动摩擦，大幅降低了机构运行过程中的磨损量，延长了整体使用寿命；每个推杆组件都配套了独立的导向座与复位弹簧，导向座采用双螺栓固定的安装结构，能保证推杆在往复运动过程中不会出现径向偏移，复位弹簧的预紧力可通过端部的锁紧螺母进行调节，适配不同负载下的复位需求，避免推杆在回程过程中出现卡滞或滞后的问题。

设计思路层面，整套结构采用完全对称的十字布局，四个方向的推杆组件结构完全一致，加工时可采用同批次加工的方式降低加工成本，装配时也无需区分方向，大幅降低了装配难度；中心凸轮采用三角轮廓设计，每转动120度即可完成一次完整的四向伸缩循环，相比传统盘形凸轮的单循环设计，在相同输入转速下能提升三倍的动作频率，适配高速自动化生产的节拍需求；凸轮与中心转轴采用平键连接的方式，传递扭矩稳定，也方便后期根据不同的动作需求更换不同轮廓的凸轮件，无需改动整体安装结构。

外形尺寸与安装边界方面，整套机构的整体安装轮廓为正方形，四个导向座的安装面处于同一水平面，每个导向座上预留了两个标准螺栓安装孔，可直接固定在标准铝型材工作台的台面上，不需要额外加工定制安装板；推杆的最大伸出量可通过凸轮轮廓的升程进行控制，当前结构下推杆的有效行程可覆盖0-30mm的调节范围，能适配大部分小型工件的定位与夹紧需求；机构整体的垂直高度控制在较低范围内，安装后不会占用过多的垂直空间，可直接集成到空间受限的小型自动化设备内部，不会与周边的输送、检测模块产生空间干涉。

在动力学特性上，这套对称结构的设计能抵消大部分运动过程中的惯性力，机构运行时的振动量远低于非对称布局的凸轮机构，可适配更高的运行转速，不会因为转速提升出现明显的抖动问题；推杆与导向座之间采用间隙配合的公差设计，配合面的粗糙度控制在Ra1.6以内，既能保证推杆运动的顺畅性，也能避免间隙过大带来的定位误差，在实际应用中，这套机构的重复定位精度可控制在0.05mm以内，能满足大部分小型零件加工、检测工位的精度要求。
