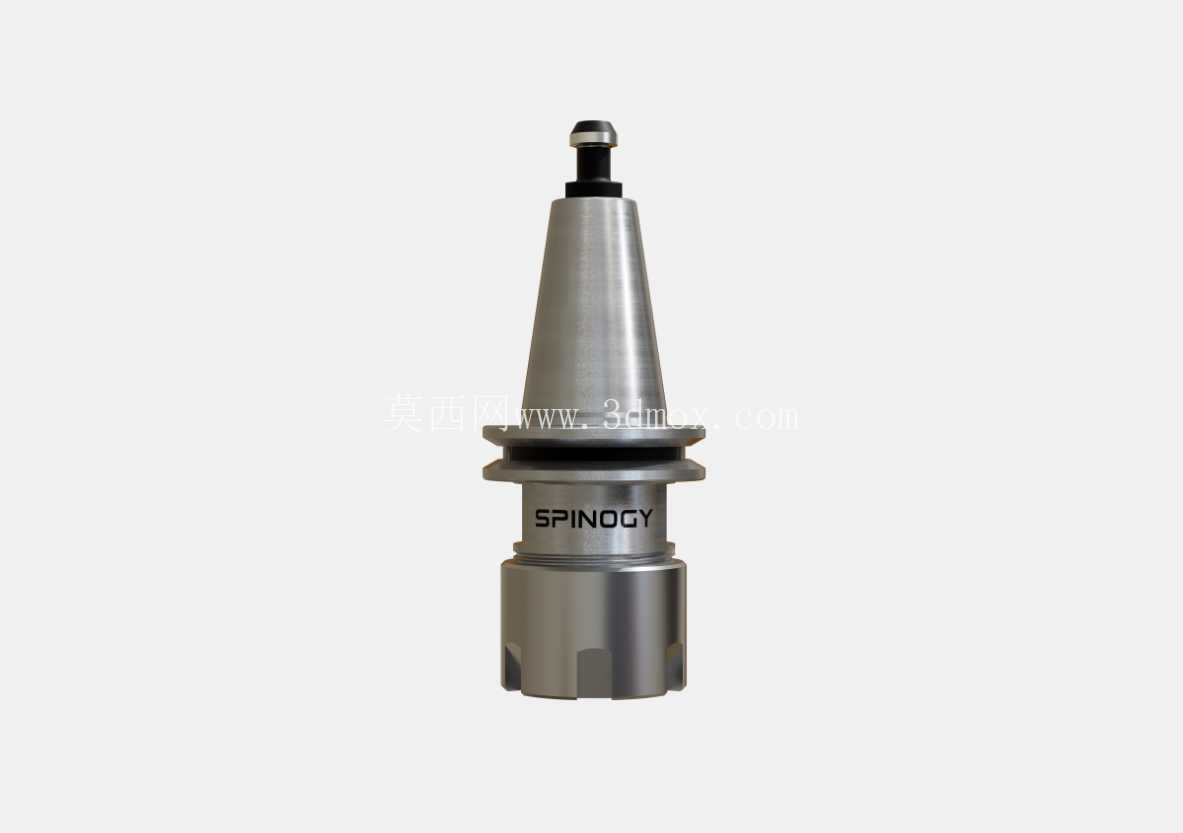

适配SPINOGY X30主轴的SK30 ER25刀柄结构

　　从实际安装边界来看，SK30锥柄的大端直径为31.75mm，锥面有效配合长度仅16mm左右，相比同规格BT30刀柄，整体悬伸长度更短，配合ER25夹头的锁紧结构，可实现夹持直径2-16mm范围的各类直柄刀具，涵盖立铣刀、钻头、铰刀、雕刻刀等常用切削刀具，覆盖绝大多数中小型零件的精加工、半精加工工序需求。这款刀柄的结构设计充分考虑了高速动平衡需求，拉钉采用内置式短拉钉结构，与SPINOGY X30主轴的拉爪机构完全适配，拉钉与刀柄本体的连接端面做了精密研磨，避免高速旋转时的不平衡量超标；刀柄中部的法兰盘上设计有对称的驱动缺口，可配合主轴端面的传动键传递扭矩，同时法兰端面与主轴端面的贴合精度控制在0.002mm以内，保证轴向定位的重复精度。在中小型数控加工中心、高精度雕铣设备以及木工、复合材料切削的电主轴配套场景中，SK锥面刀柄的应用占比正逐年提升，这款适配SPINOGY X30系列电主轴的SK30 ER25刀柄，正是针对高速轻载加工场景做的结构优化设计。不同于传统BT刀柄的7:24锥度单面贴合结构，SK30锥柄采用1:10短锥设计，锥面与端面同时贴合定位，在主轴转速突破一万转以上的加工工况下，能有效避免锥面受离心力扩张导致的刀柄窜动问题，这也是高速电主轴配套刀柄优先选择SK接口的核心原因。

　　ER25夹头的锁紧螺母采用了带滚珠的低阻力锁紧结构，相比普通螺母，锁紧时的摩擦力更小，能在相同锁紧扭矩下提供更大的夹持力，避免高速切削时刀具出现打滑、窜动的问题；螺母的外圆做了全圆周动平衡修正，没有突出的扳手孔结构，减少高速旋转时的风阻和不平衡量，适配最高24000转的主轴转速工况。从实际使用场景出发，这款刀柄主要配套SPINOGY品牌的X30系列高速电主轴，这类电主轴常被应用在小型龙门雕铣机、木工开料机、铝合金零件精雕机以及复合材料切割设备上，在亚克力、PVC、实木、铝合金薄板等材料的加工中，短锥SK刀柄的刚性和动平衡表现，能有效提升加工表面质量，减少刀具振纹。

　　设计过程中，刀柄本体采用合金结构钢整体锻造，经渗碳淬火处理后硬度达到HRC58-62，芯部保持足够的韧性，避免切削受力时出现断裂；锥面和端面经高精度磨削加工，锥面接触率不低于90%，保证与主轴的配合精度；内部的内冷通道可适配中心出水刀具，在高速钻削、铣削时能直接将切削液输送到切削区域，提升排屑效率和刀具寿命。安装时需要注意，锥面和主轴内孔必须清理干净，无铁屑、灰尘残留，否则会导致定位精度偏差，甚至刮伤主轴锥孔；锁紧ER螺母时需要使用配套的ER扳手，按照推荐扭矩锁紧，避免扭矩过大导致螺母变形或夹头损坏，扭矩过小则会导致夹持力不足。

　　这款刀柄的整体外形做了流线型过渡设计，从锥面到夹头安装位的直径变化平缓，减少了高速旋转时的应力集中，同时也能减少切削时的干涉，在加工深腔、小轮廓零件时，相比同规格的长刀柄，能提供更好的刚性，减少让刀现象。在三维建模过程中，所有配合尺寸都严格按照SK30刀柄的ISO标准以及SPINOGY X30主轴的接口尺寸做了匹配，拉钉的安装螺纹深度、法兰盘的缺口尺寸、ER夹头的配合锥度都做了精确还原，可直接用于设备的装配干涉检查、刀具路径仿真以及工装夹具的配套设计，帮助结构设计人员在设备开发阶段就能验证刀柄与工件、夹具的空间干涉情况，避免实际装配时出现尺寸不匹配的问题。
