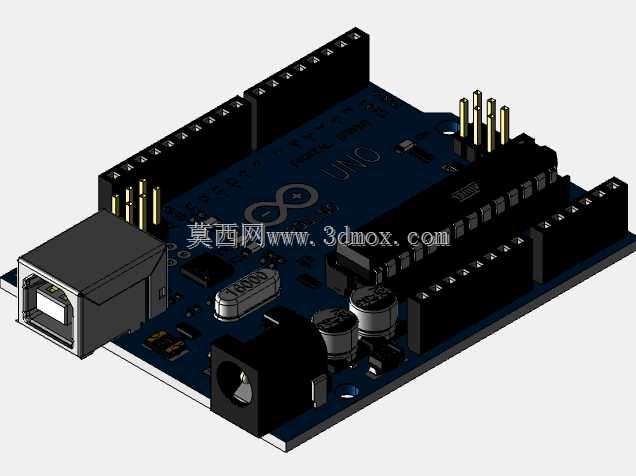

Arduino Uno开源控制开发板三维结构

项目分类:变压器/电感器 发布时间:2025-01-01 ID:874860
  • Arduino Uno开源控制开发板三维结构

  在做小型自动化设备原型、教学实验装置、创客类电子项目的结构适配时,Arduino Uno开发板是出镜率极高的主控载体,很多做非标小设备、实验台架的工程师在做整体结构布局时,都需要精准匹配这块板的安装边界、接口位置,避免后续装配出现干涉。这块开发板的整体外形为规则矩形PCB结构,板身四角预留了标准安装孔位,孔位间距符合通用开源硬件的安装规范,可直接适配市面上绝大多数的亚克力固定底座、3D打印安装支架以及设备机箱内的预设安装位,安装时不需要额外做孔位的二次加工,只要匹配对应规格的铜柱或者螺丝就能完成固定。从板载接口的布局来看,板身一侧设置了USB-B型数据接口,用于程序烧录与串口通讯,相邻位置搭配了直流电源插座,支持外部直流电源输入,两种供电接口的位置做了错位排布,不会出现插头同时插入时的空间干涉;板身的两个长边排布了标准2.54mm间距的排针接口,包含数字IO口、模拟输入口、电源引脚等,排针的伸出高度做了统一设计,搭配外接扩展板时可以保证叠层安装的间隙均匀,不会出现排针长度不足或者顶到上层板元件的问题。

  板载元件的布局经过多代迭代优化,主控制芯片放置在板身中部区域,周边搭配了晶振、复位按键、电源指示LED、状态指示LED,电源稳压模块布置在直流电源接口附近,缩短了大电流供电的走线长度,减少线路压降带来的供电不稳定问题;USB接口附近的保护电路做了独立分区,避免插拔USB时的静电干扰影响主控芯片的正常运行。在实际项目应用中,这块开发板常作为小型智能装置的控制核心,比如小型物料分拣实验台的主控、环境监测节点的采集控制端、教学用机器人小车的核心控制板,做结构设计时需要提前预留出USB接口、电源接口的插拔操作空间,排针侧要预留出杜邦线或者扩展板的接线空间,避免设备外壳或者其他结构件挡住接口导致接线、调试操作无法进行。

  建模时对板上所有元件的高度做了精准还原,比如最高的排针引脚高度、USB接口的突出高度、电源插座的高度、电容元件的高度都按照实物尺寸等比例复刻,在做设备机箱的内部空间排布时,可以直接导入模型做干涉检查,不需要反复拿实物去比对安装空间。复位按键的位置在板身靠近边缘的区域,建模时还原了按键的凸起高度,设计外壳时可以在对应位置预留按键操作孔,不需要额外拆解设备就能完成复位操作。板身的丝印标识也在模型中做了对应体现,包括接口编号、引脚定义的位置,在做装配指导或者教学演示时,可以直接通过模型识别各个接口的功能,降低接线错误的概率。

  很多工程师在做学生竞赛类项目、课程设计装置时,会优先选用这块开发板作为主控,正是因为其安装尺寸标准化、接口通用性强,搭配各类传感器、执行器的扩展模块时不需要额外做转接板的设计,能大幅缩短原型装置的开发周期。在做结构集成时,还要注意板载元件的散热空间,比如电源稳压芯片工作时会产生一定热量,安装时不要在芯片上方紧贴布置其他结构件,预留出少量空气流通的间隙,保证长时间运行时的供电稳定性。另外,板上的USB接口金属外壳是突出于PCB板边的,设计设备外壳的开口时要匹配金属外壳的尺寸,避免开口过小导致USB插头无法完全插入,影响数据传输与供电的稳定性。
