托盘用链条滚轮输送设备结构设计

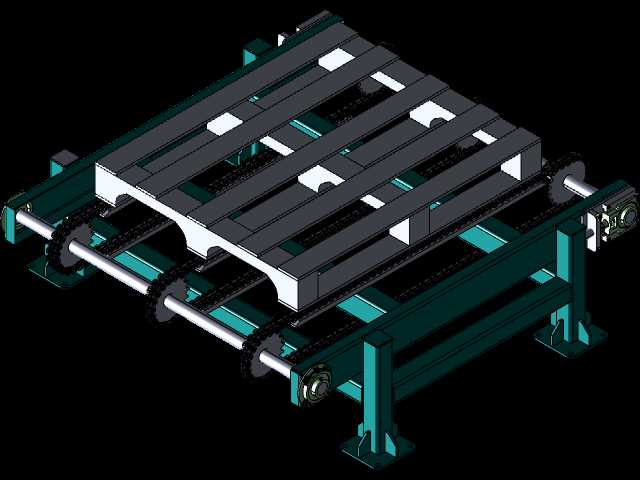

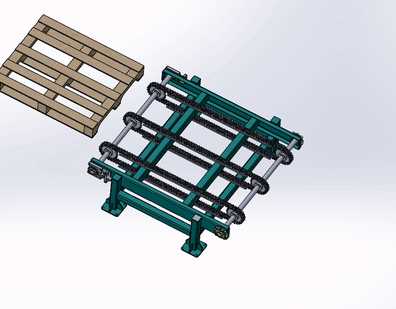

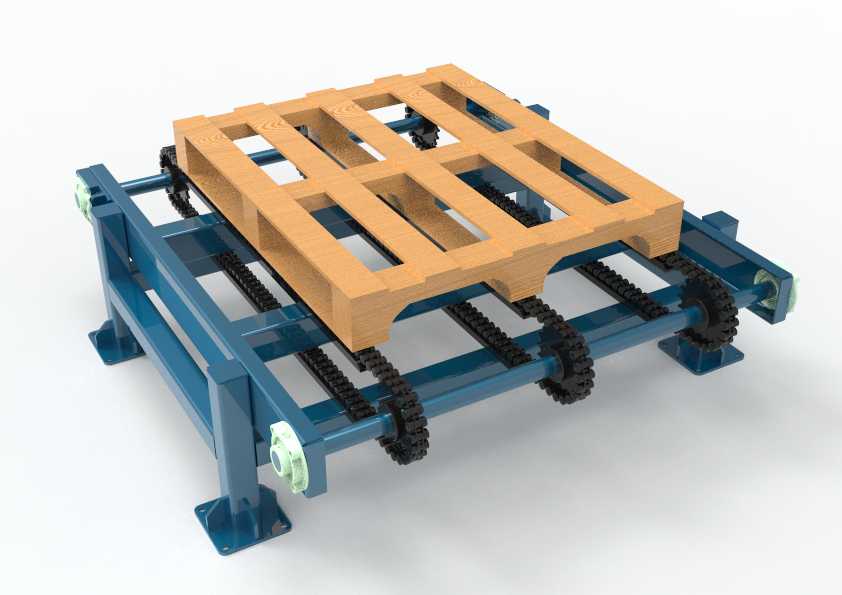

本作品为适配标准木质托盘转运的链条式滚轮输送设备三维建模成果，建模过程中以工业场景实际托盘转运需求为核心设计依据，首先完成整体机架的结构搭建：采用型钢焊接式框架作为主体承载结构，建模时严格还原型钢的截面规格、焊接连接位的结构细节，对机架底部的可调支撑脚做了参数化建模，可通过调整支撑脚高度适配不同安装地面的平整度需求，保证设备运行时的整体稳定性。传动部分采用链传动搭配滚轮轴的组合结构，建模时逐一还原每根传动轴的轴径、轴肩定位结构、链轮的齿形参数与安装定位、两端轴承座的装配位置，链条部分按照标准链节参数完成阵列装配，还原链传动的张紧调节结构，保证传动路径的合理性，避免运行过程中出现链条跳齿、卡滞的问题。滚轮组件采用金属辊面结构，建模时对滚轮的表面粗糙度做了材质区分，辊轴与机架的连接位还原了轴承配合、轴向定位的细节，保证托盘放置后滚轮转动顺畅，不会出现卡阻。配套的标准木质托盘按照通用工业木托盘的尺寸参数建模，还原托盘的铺板、墩块、纵梁的层叠结构，材质上区分木材纹理与金属机架的深绿喷涂质感、链轮链条的金属镀锌质感、支撑脚的防滑橡胶材质，通过渲染调整不同材质的反光度、粗糙度参数，让整体装配效果更贴近真实工业设备的视觉表现。设计过程中重点考量了设备的承载能力，对机架的横梁排布、滚轮的间距做了优化，保证托盘在输送过程中受力均匀，不会出现托盘倾斜、掉落的问题，同时预留了驱动端的安装位，可适配不同规格的减速电机安装需求，整体结构无冗余设计，所有零部件的装配关系清晰，可直接用于后续的工程出图、生产加工参考，也可用于物流输送线的方案布局演示，直观展示托盘在该输送设备上的转运状态。
