惠式快速回位曲柄槽杆滑块传动机构

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1127678
  • 惠式快速回位曲柄槽杆滑块传动机构
  • 惠式快速回位曲柄槽杆滑块传动机构
  • 惠式快速回位曲柄槽杆滑块传动机构
  • 惠式快速回位曲柄槽杆滑块传动机构
  • 惠式快速回位曲柄槽杆滑块传动机构
  • 惠式快速回位曲柄槽杆滑块传动机构

  这套快速回位传动结构,核心依托惠式机构的运动特性搭建,在轻工送料、小型冲压工位的间歇往复动作场景中适配性极强,不少需要实现工作段匀速进给、回程段快速退回的工位,都会优先参考这类结构做传动方案选型,毕竟它能在不额外增加复杂电控逻辑的前提下,纯靠机械结构实现快慢行程的差异化匹配,比单纯靠气缸调速的方案稳定性高出不少,也不会出现气压波动导致的回程节奏紊乱问题。从实际功能落地的角度看,这套结构的核心作用是把主动齿轮的连续旋转运动,转化为滑块端的往复直线运动,而且通过曲柄和槽杆的配合轨迹设计,让滑块在工作行程段保持平稳的低速移动,满足工位上的工件推送、压合动作的速度要求,回程阶段则能实现快速退回,尽可能压缩空行程的时间占比,提升单工位的作业节拍。

  很多做小型自动化专机的结构工程师在做方案时,都会把这类机构作为机械节拍优化的核心结构,尤其是在不需要大负载的轻载工位,纯机械结构的可靠性远高于气电混合的控制方案,后期维护也只需要定期检查铰接点的磨损情况即可,不需要频繁调整传感器位置或者气动参数。设计这套结构的时候,首先要确定的是滑块的工作行程长度,这直接决定了曲柄的回转半径以及槽杆上导槽的有效长度,曲柄销在槽杆导槽内的滑动间隙要控制在合理范围,间隙过大会导致回程阶段存在明显的传动空程,间隙过小则会增大滑动摩擦阻力,长时间运行容易出现卡滞。主动端的正齿轮参数选择要匹配输入转速,齿轮模数不需要选太大,毕竟这类轻载机构的传动扭矩不高,选小模数齿轮就能满足强度要求,还能让整体结构更紧凑。

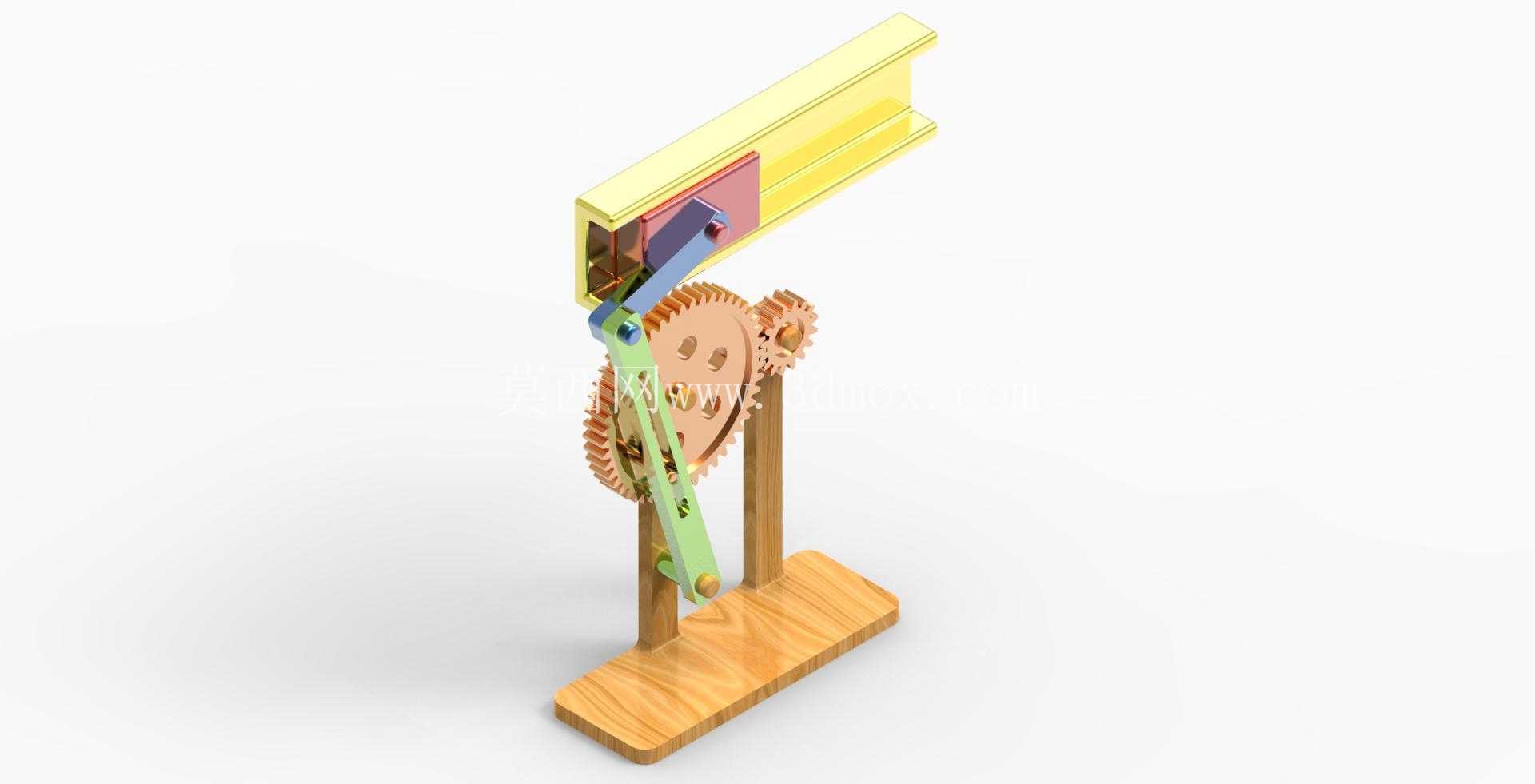

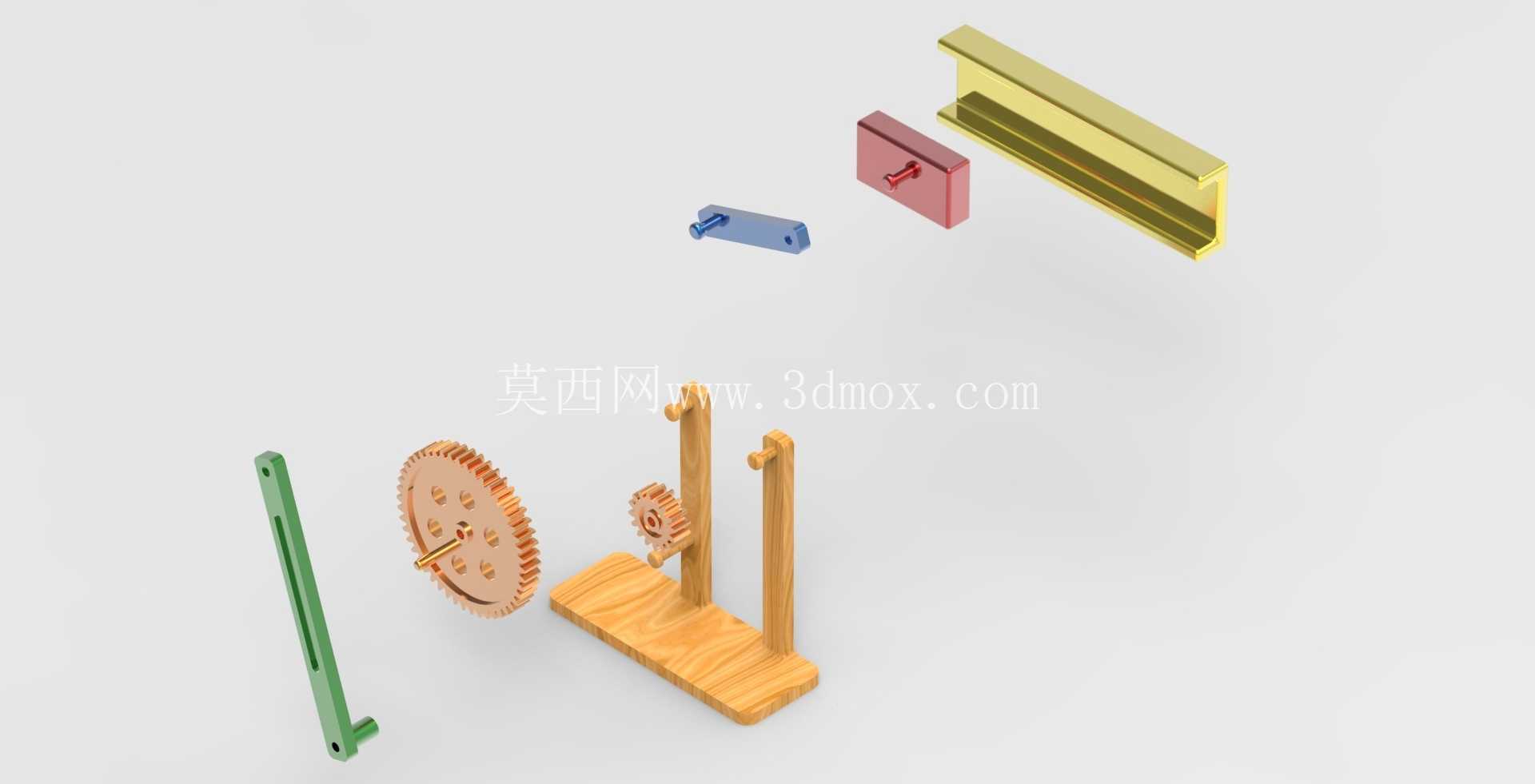

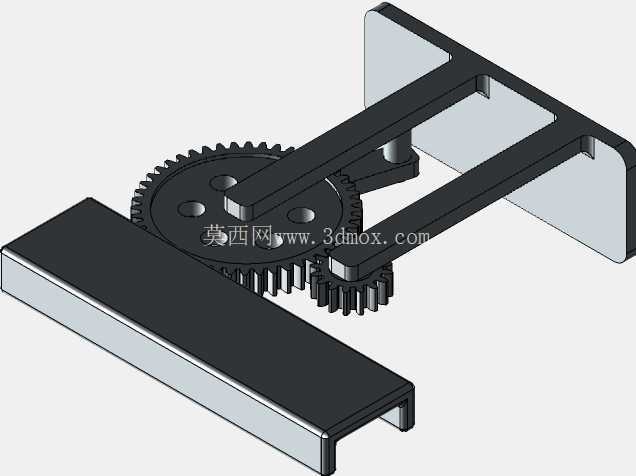

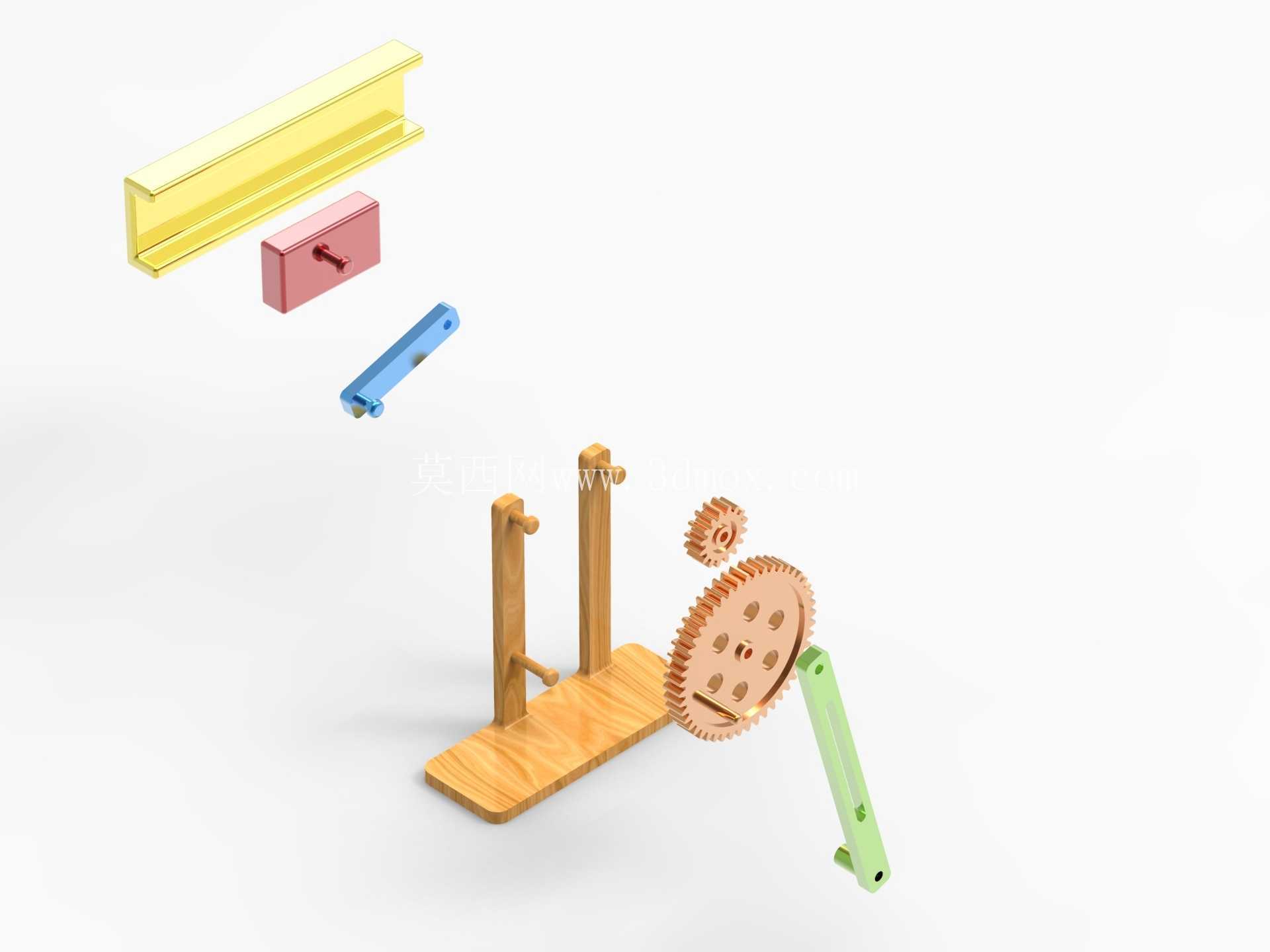

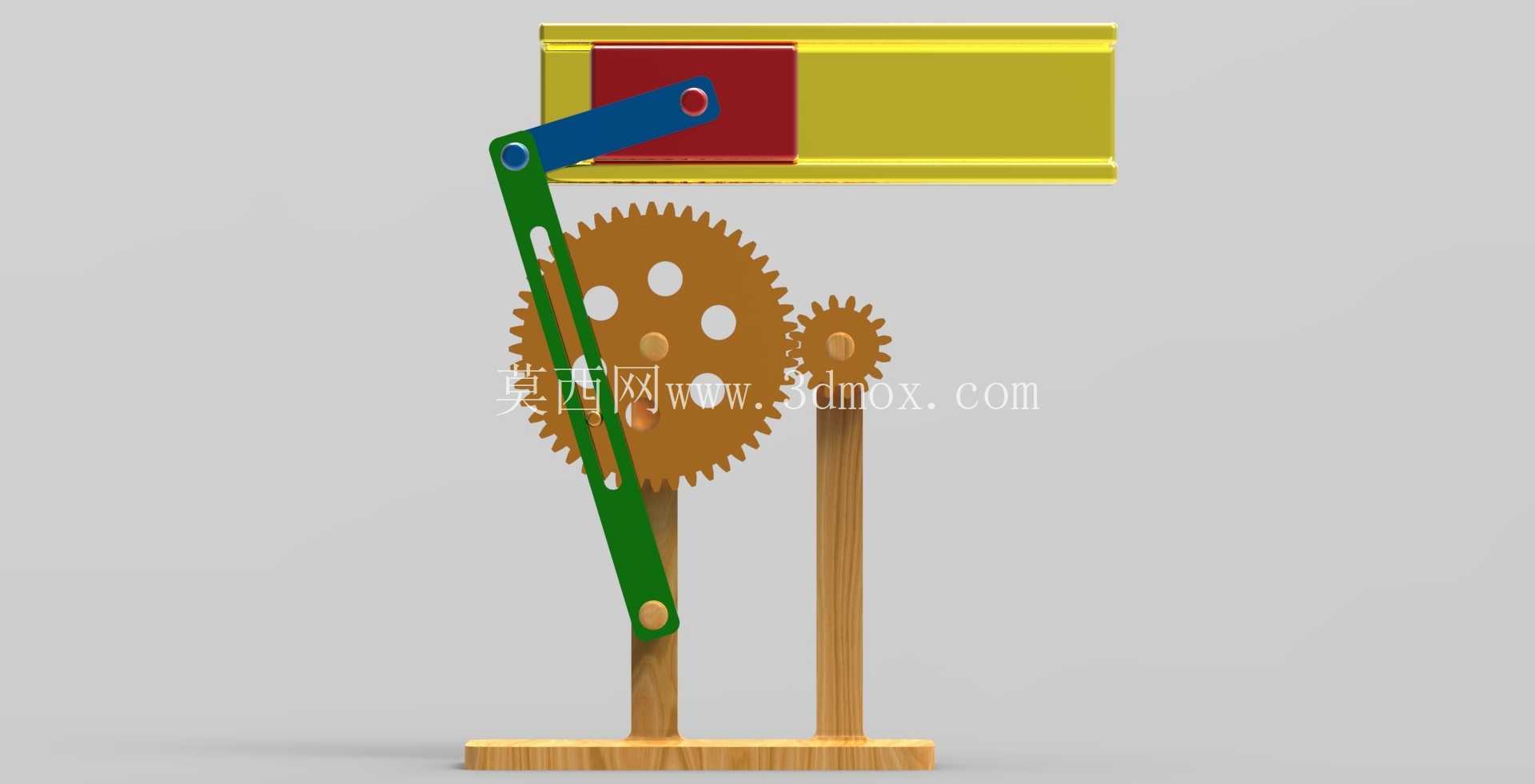

  槽杆的铰接支点位置是整个设计的核心,支点到曲柄回转中心的距离,直接决定了工作行程和回程的速比,要结合实际工位需要的回程速度比来反复核算运动轨迹,避免出现曲柄转动到死点位置时的机构锁死问题。整个机构的安装底座采用立式支撑结构,底部的安装平板预留了标准的安装孔位,方便直接固定在设备的安装台面上,整体的安装边界控制得比较紧凑,竖直方向的高度不会占用过多的设备上部空间,水平方向的宽度只需要覆盖曲柄的最大回转直径加上槽杆的摆动余量即可,不会和周边的其他工位部件产生运动干涉。

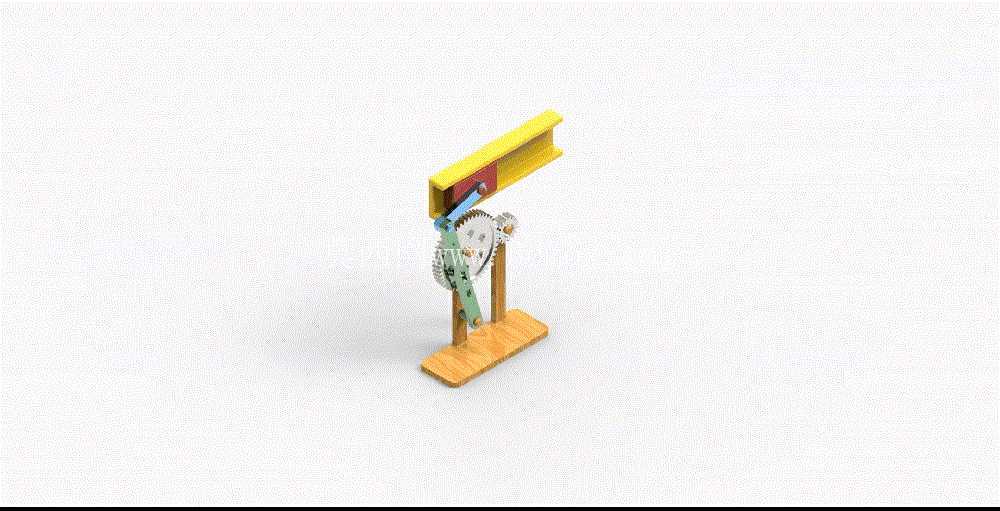

  滑块部分采用直线导向的设计,和槽杆端部的铰接点要保证转动灵活,导向面的粗糙度要控制在合理范围,降低滑动过程中的阻力,同时要预留润滑脂的加注空间,方便后期维护的时候做润滑保养。齿轮副的啮合间隙要调整到合适范围,既要保证传动平稳无冲击,也要避免啮合过紧导致的运转阻力过大,齿轮和曲柄的连接要做周向固定,避免长时间正反转切换的时候出现连接松动。从运动仿真的效果来看,整个机构在连续运转过程中没有明显的冲击点,回程阶段的快速回位动作流畅,工作行程段的滑块移动速度平稳,完全能满足轻载工位的往复动作需求,很多做教学演示模型或者小型专机改型的工程师,都可以直接参考这套结构的尺寸比例做适配调整,只需要根据自己的实际行程需求等比例缩放曲柄半径和槽杆长度即可,不需要重新做复杂的运动轨迹核算。
