L型铁板卧式推料振动盘供料机构

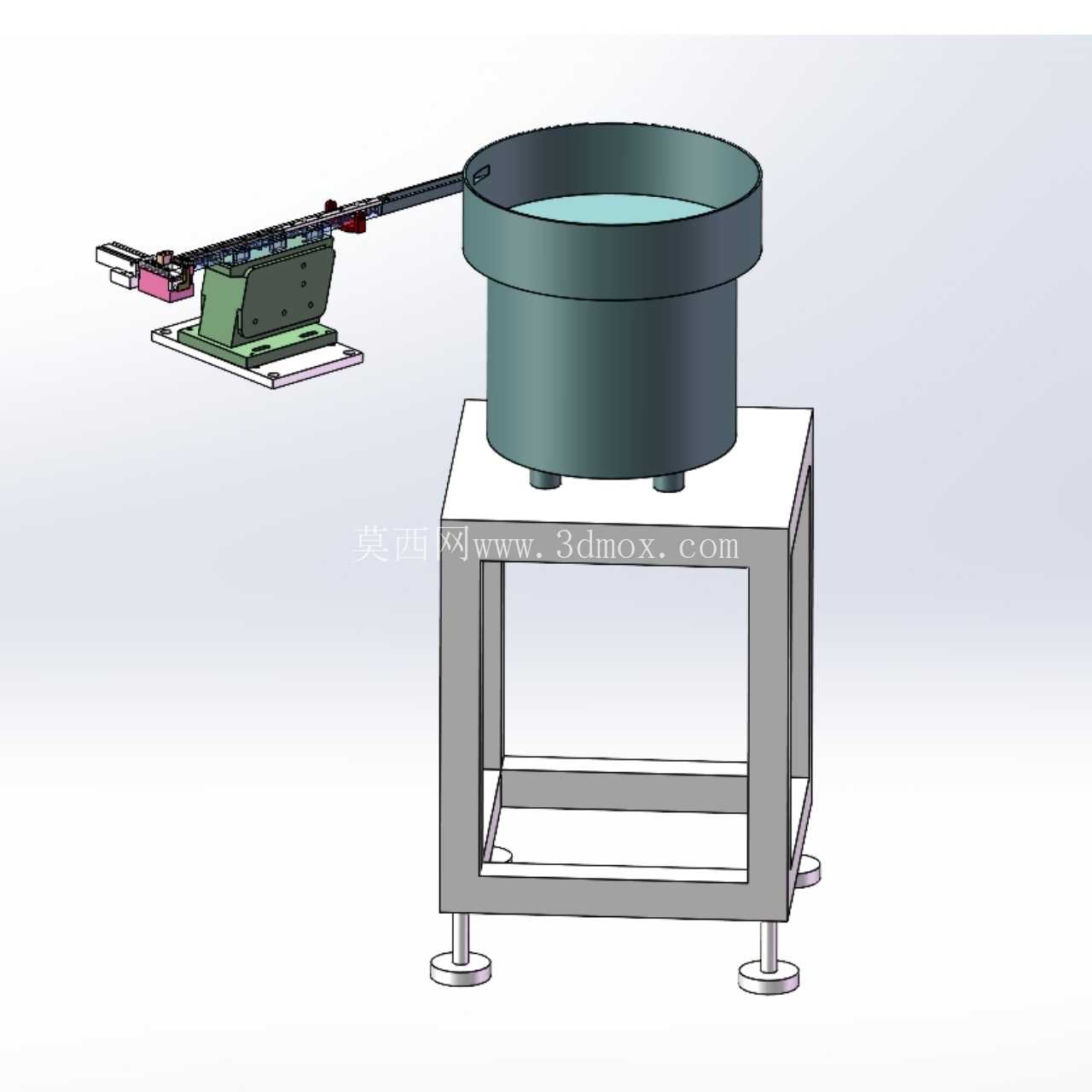

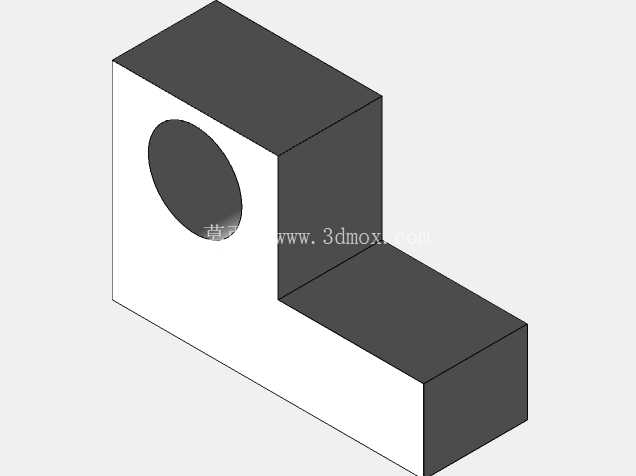

这套供料机构主要面向小型冲压、铸造前序的L型铁板工件自动上料场景，在五金冲压连线、小型铸件坯料排序工位中，这类带定向推料的振动盘供料单元，能替代人工完成零散工件的姿态整理、定向输送与单步出料，适配节拍在每分钟40-60件的中小型加工设备连线需求。整套机构的核心逻辑是通过振动盘的螺旋送料轨道完成工件的初筛与姿态校正，在出口位置搭配卧式气缸做二次定距推料，避免工件在出料口堆叠卡滞，下方的方管支架则承担整机承重与调平功能，适配车间地面不平整的安装场景。

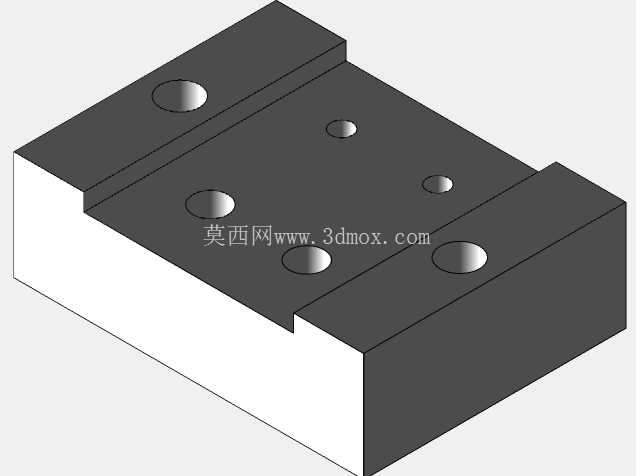

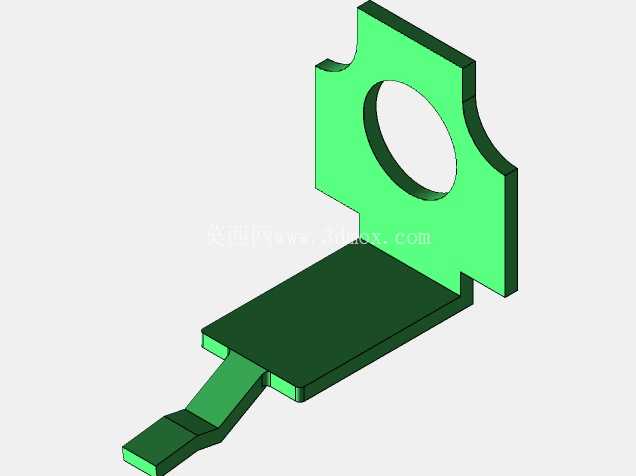

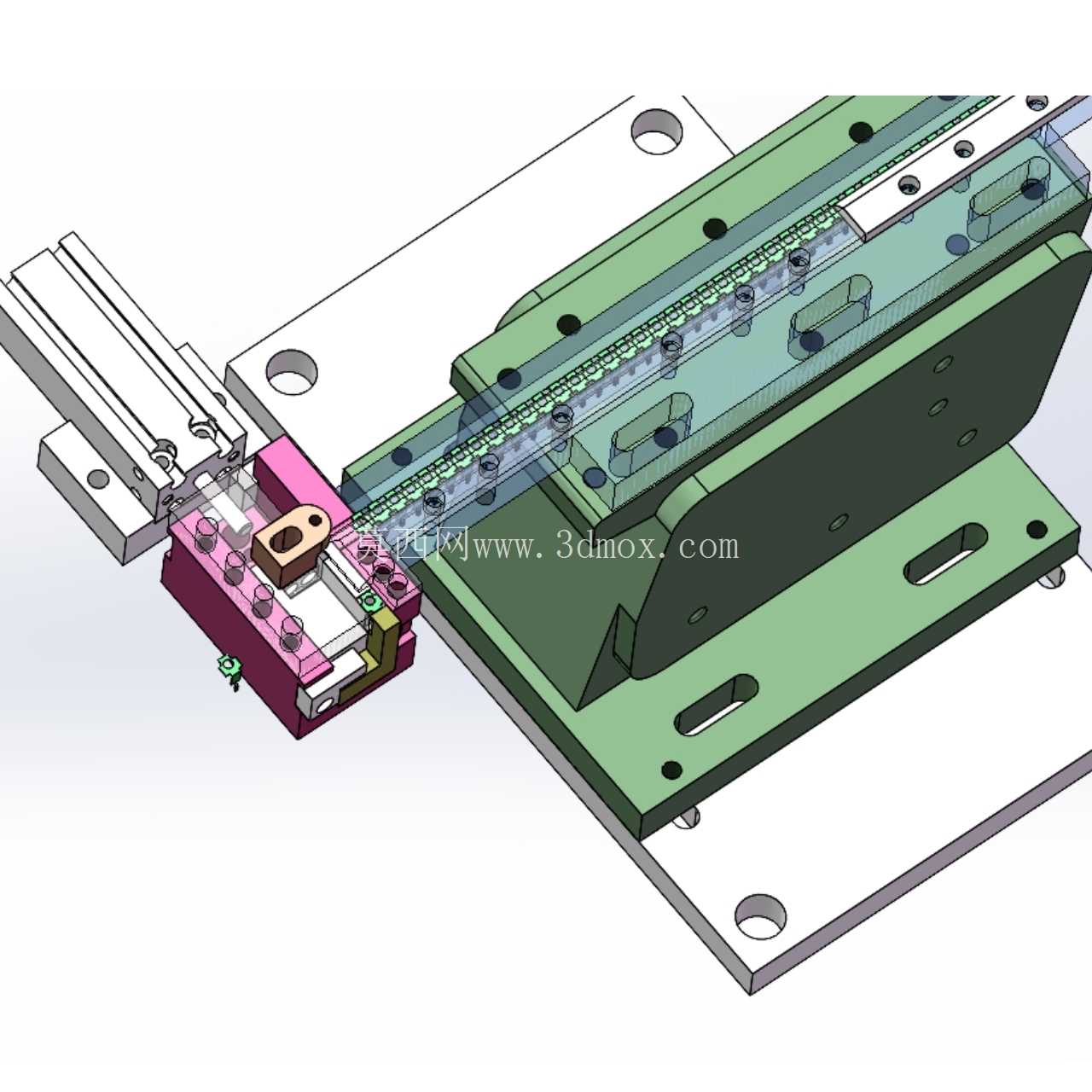

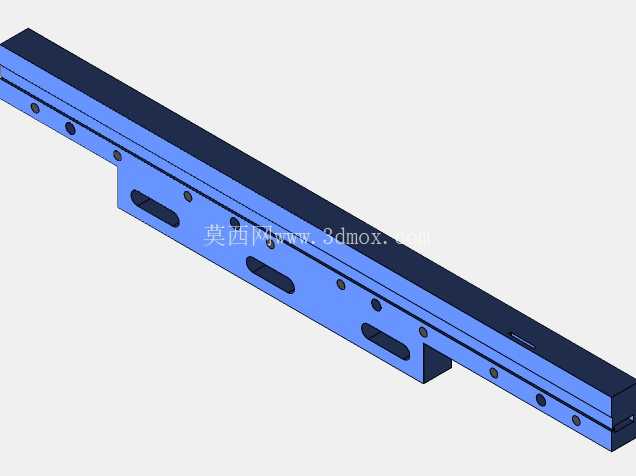

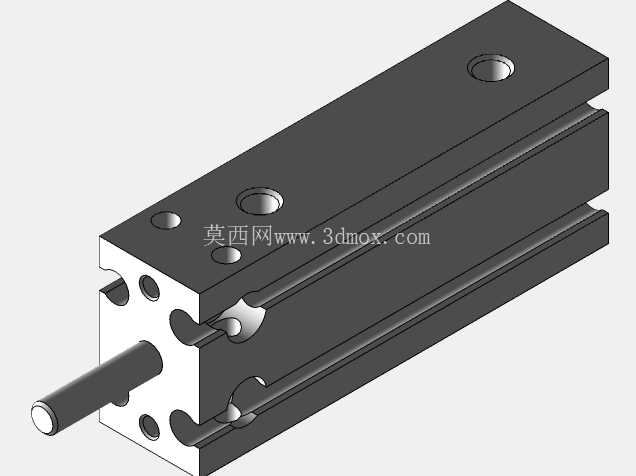

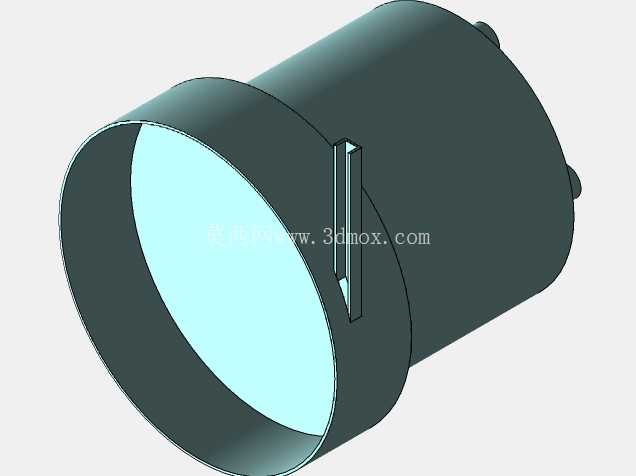

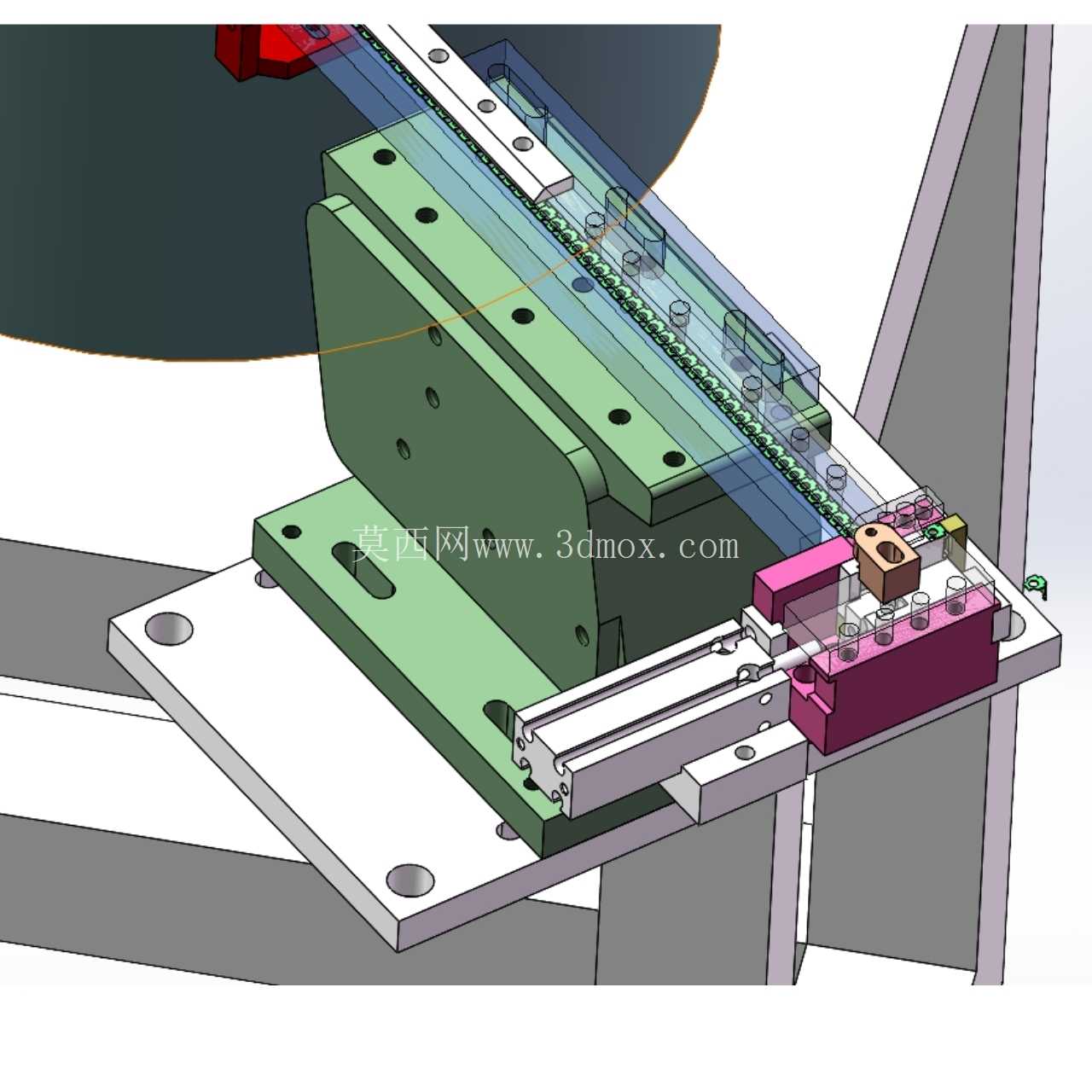

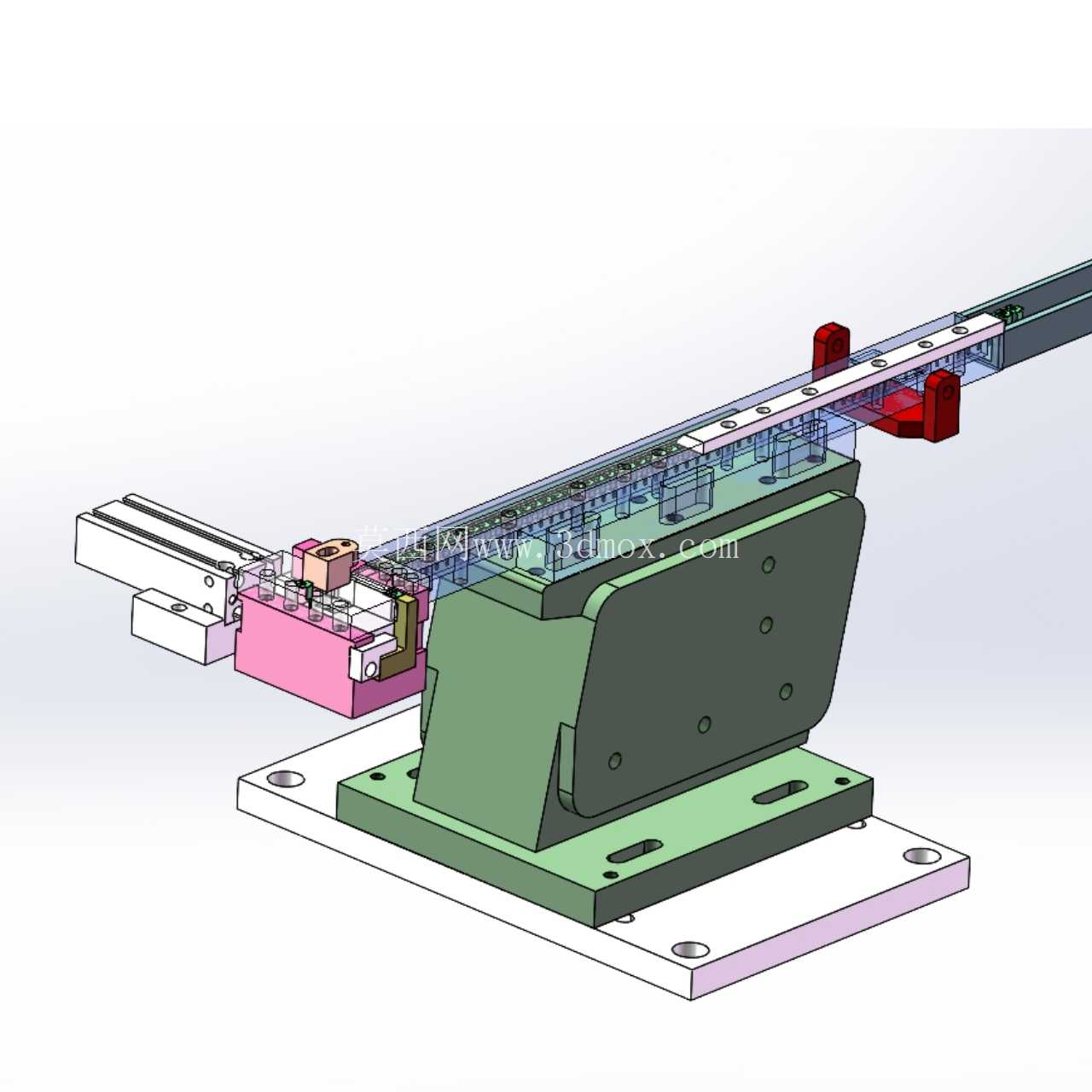

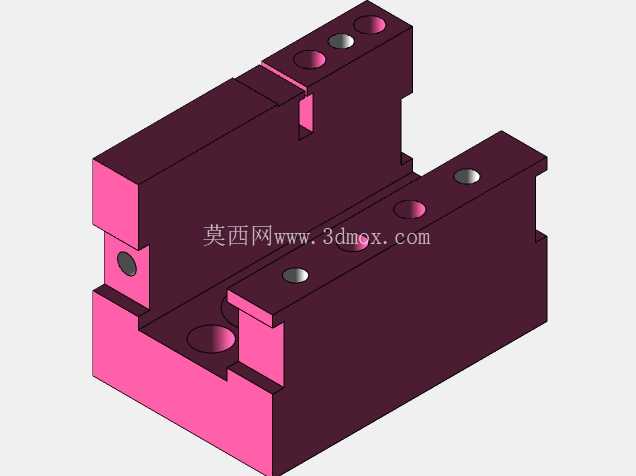

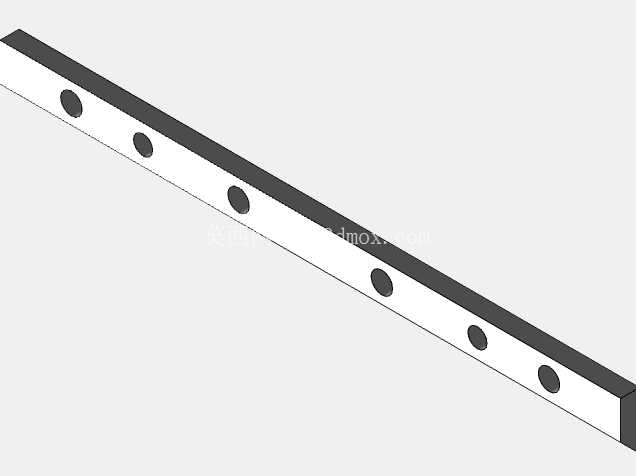

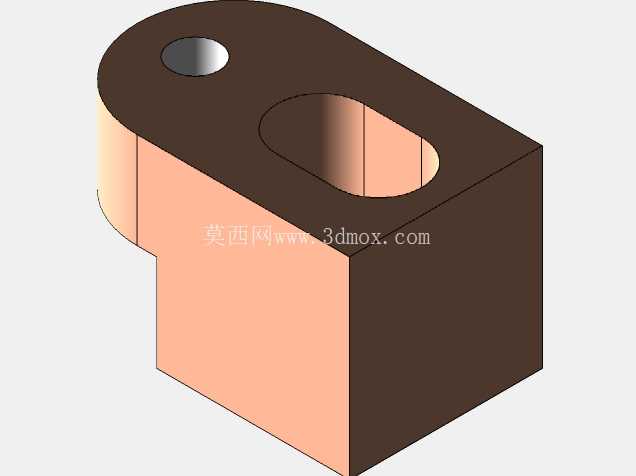

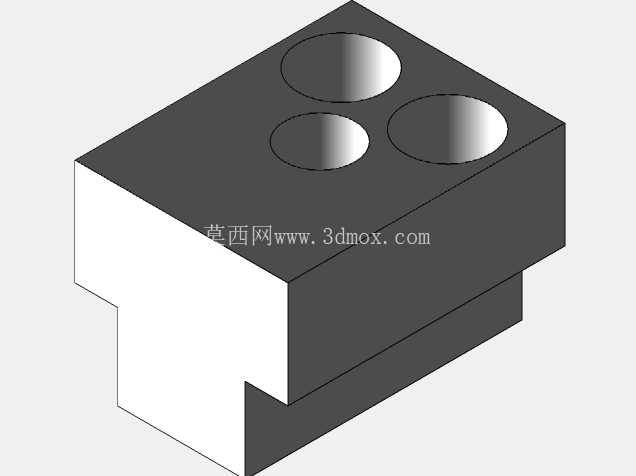

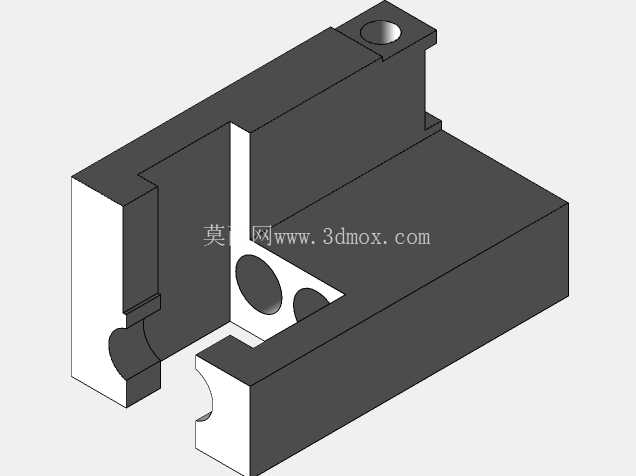

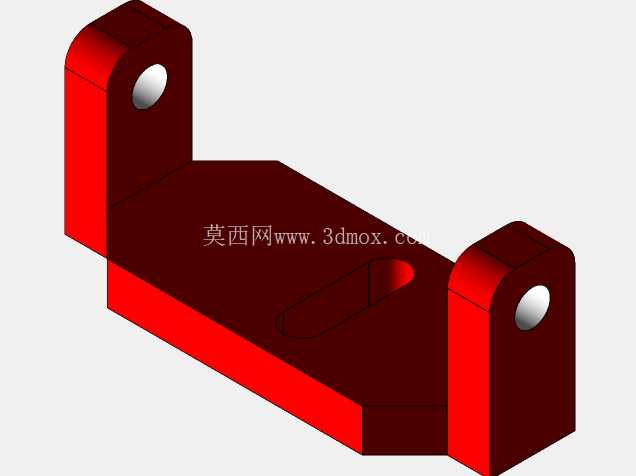

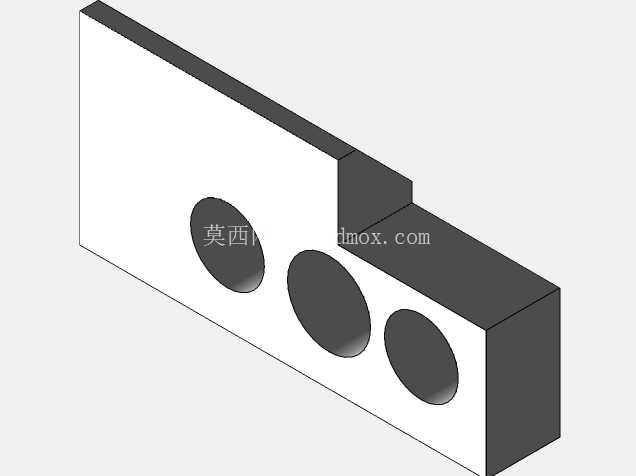

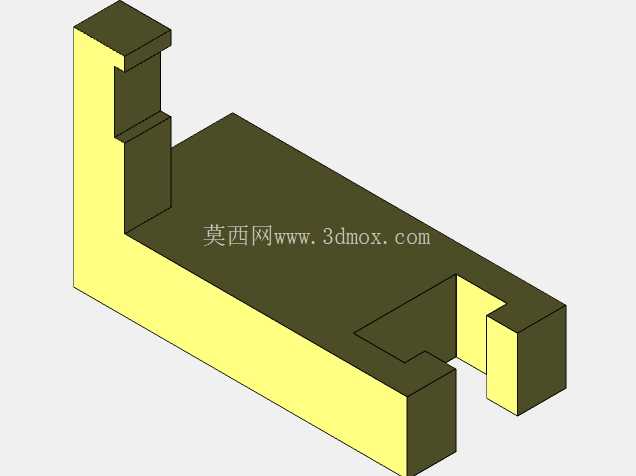

从结构设计逻辑来看，振动盘的料斗采用直筒加内螺旋轨道的构型，料斗内径适配L型铁板的最大轮廓尺寸，轨道宽度做了单侧限位设计，仅允许符合姿态要求的L型工件沿轨道上行，反向或叠放的工件会在轨道缺口处自动落回料斗底部，不需要额外加装吹气或拨料筛选结构，减少了故障点。出口位置的卧式气缸推料组件安装在直线送料槽的末端，直线送料槽与振动盘出口做了平滑衔接，槽体内宽刚好匹配L型铁板的折弯边尺寸，工件进入直线槽后会保持统一姿态，气缸推杆的行程刚好覆盖单工件的出料步距，每次动作仅推出一件工件到下游工位的接料位置，推杆头部做了聚氨酯缓冲垫，避免推料时刮伤工件表面。

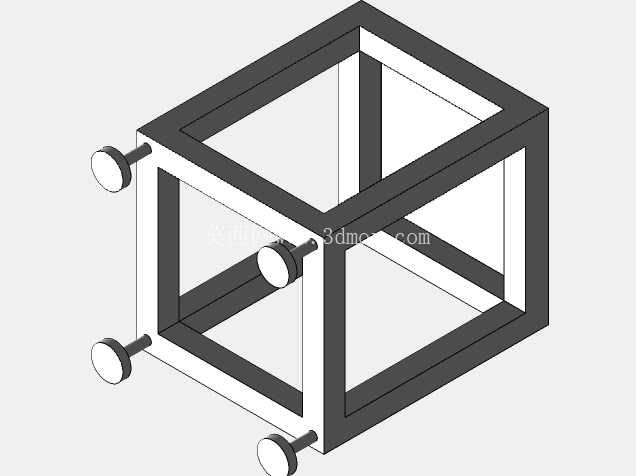

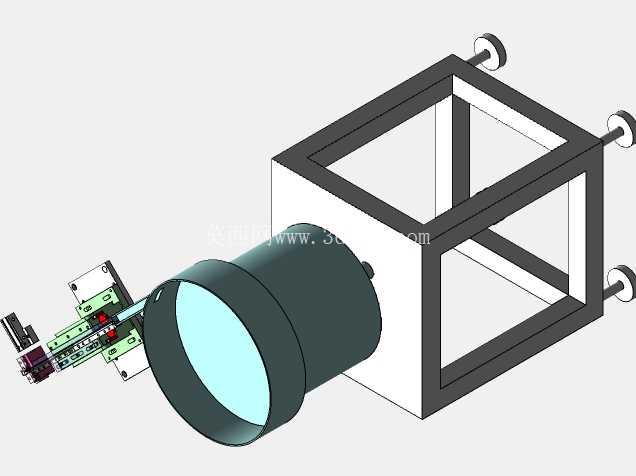

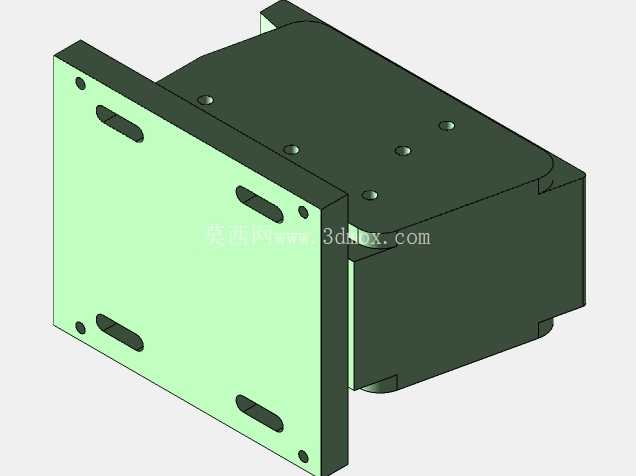

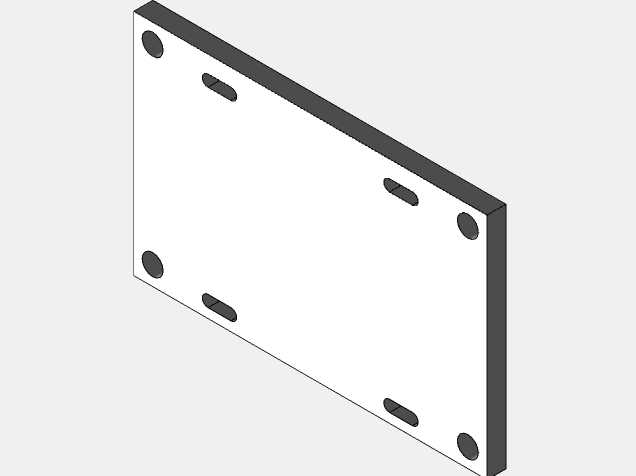

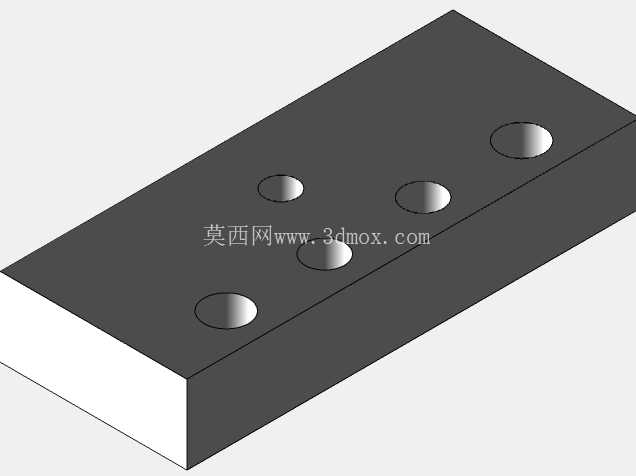

支撑部分采用方管焊接支架，支架主体为40*40mm规格的方管拼焊成框架结构，底部四个角安装可调脚杯，脚杯调节行程为50mm，可适应车间地面±30mm的高度差，支架台面预留了振动盘底座的安装孔位，孔位做了长槽设计，允许振动盘在台面做前后左右20mm范围的位置微调，方便对接不同位置的下游设备。直线送料槽的安装支架独立固定在台面侧边，不与振动盘主体做刚性连接，避免直线送料的振动干扰振动盘本身的送料节奏，两者的衔接处预留1mm的间隙，防止振动传导产生异响。

实际安装时需要注意，整套机构的外接气源接口为G1/4规格，气缸工作压力调整在0.4-0.6MPa区间即可满足推料力需求，振动盘的控制器安装在支架侧面的电控安装板上，可单独调节振动幅度与送料速度，匹配不同下游设备的生产节拍。机构的整体占地边界为长850mm、宽650mm、总高1100mm，其中料斗顶部距离地面高度为950mm，出料口距离台面高度为120mm，对接下游设备的接料高度可通过脚杯微调±25mm，不需要额外垫高支架。

在工况适配性上，这套机构针对L型铁板的工件特性做了轨道的防卡设计，轨道转弯处做了R15的圆角过渡，避免工件的折弯边在转弯处卡滞，料斗内壁做了抛光处理，减少工件与料斗壁的摩擦阻力，降低振动盘的工作负载。卧式气缸的推料动作通过磁性开关检测到位信号，可直接接入下游设备的PLC控制系统，实现送料动作与加工节拍的联动，不需要额外配置独立的控制程序。日常维护时仅需要定期清理轨道内的铁屑杂质，检查脚杯的锁紧状态，气缸推杆处定期涂抹少量润滑脂即可保证长期稳定运行，适合多品种小批量的五金加工车间做自动化上料改造使用，不需要对原有设备做大幅改动即可完成对接安装。
