带直振送料轨道的自动排序振动给料装置

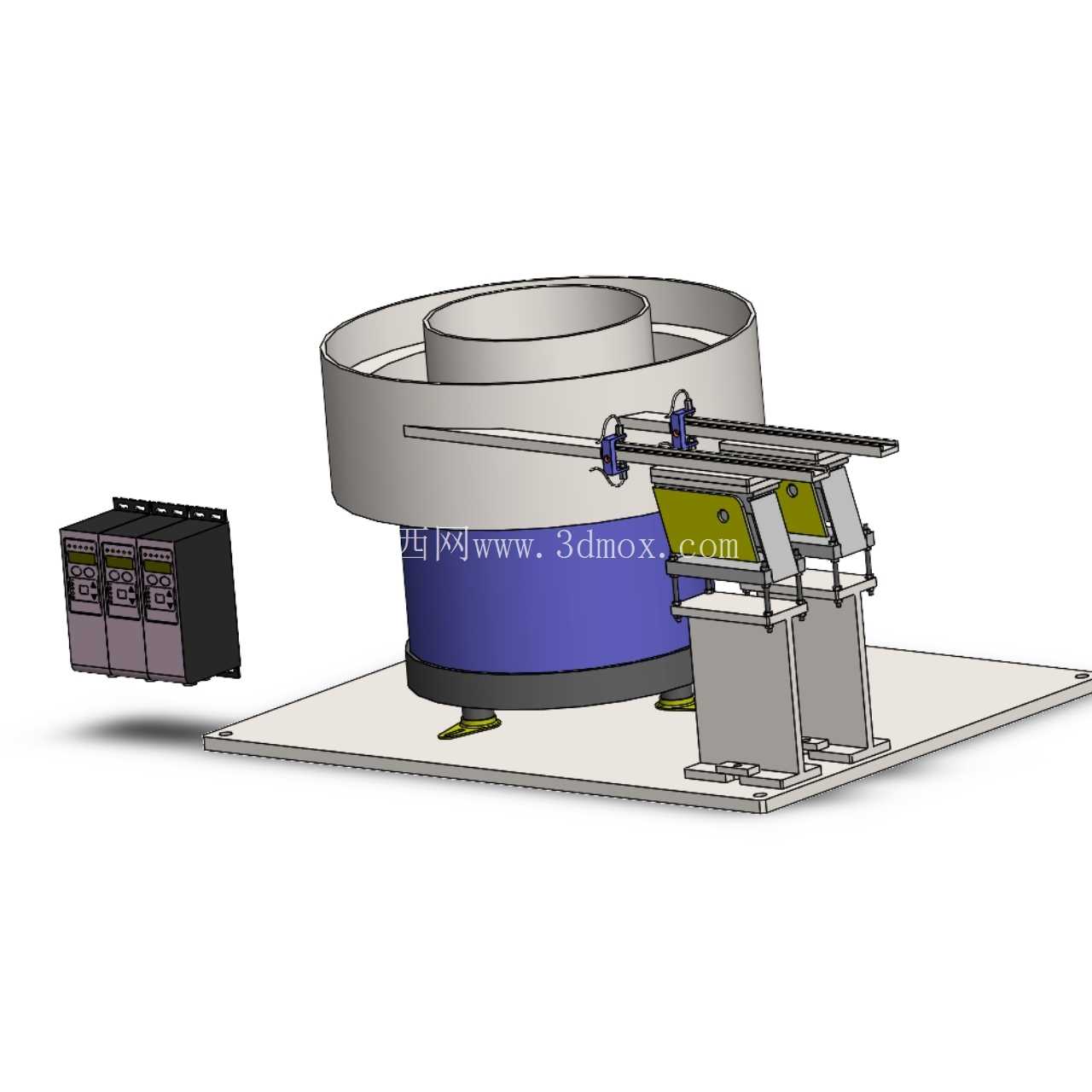

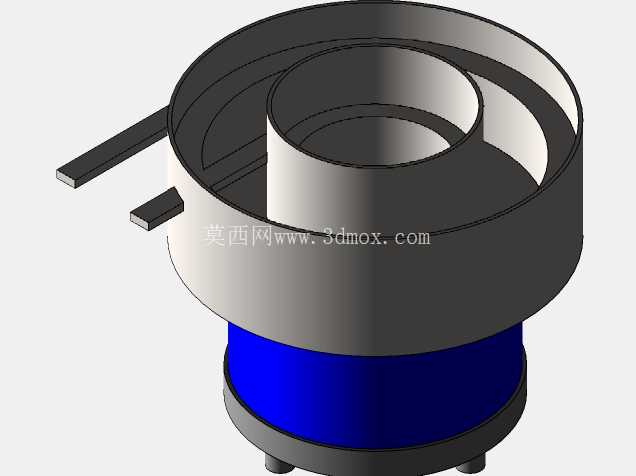

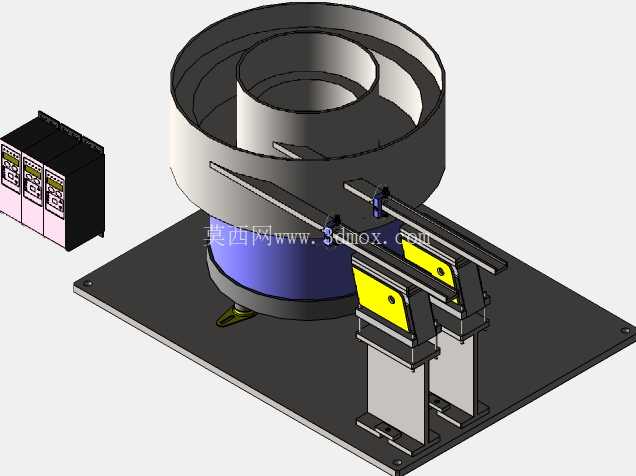

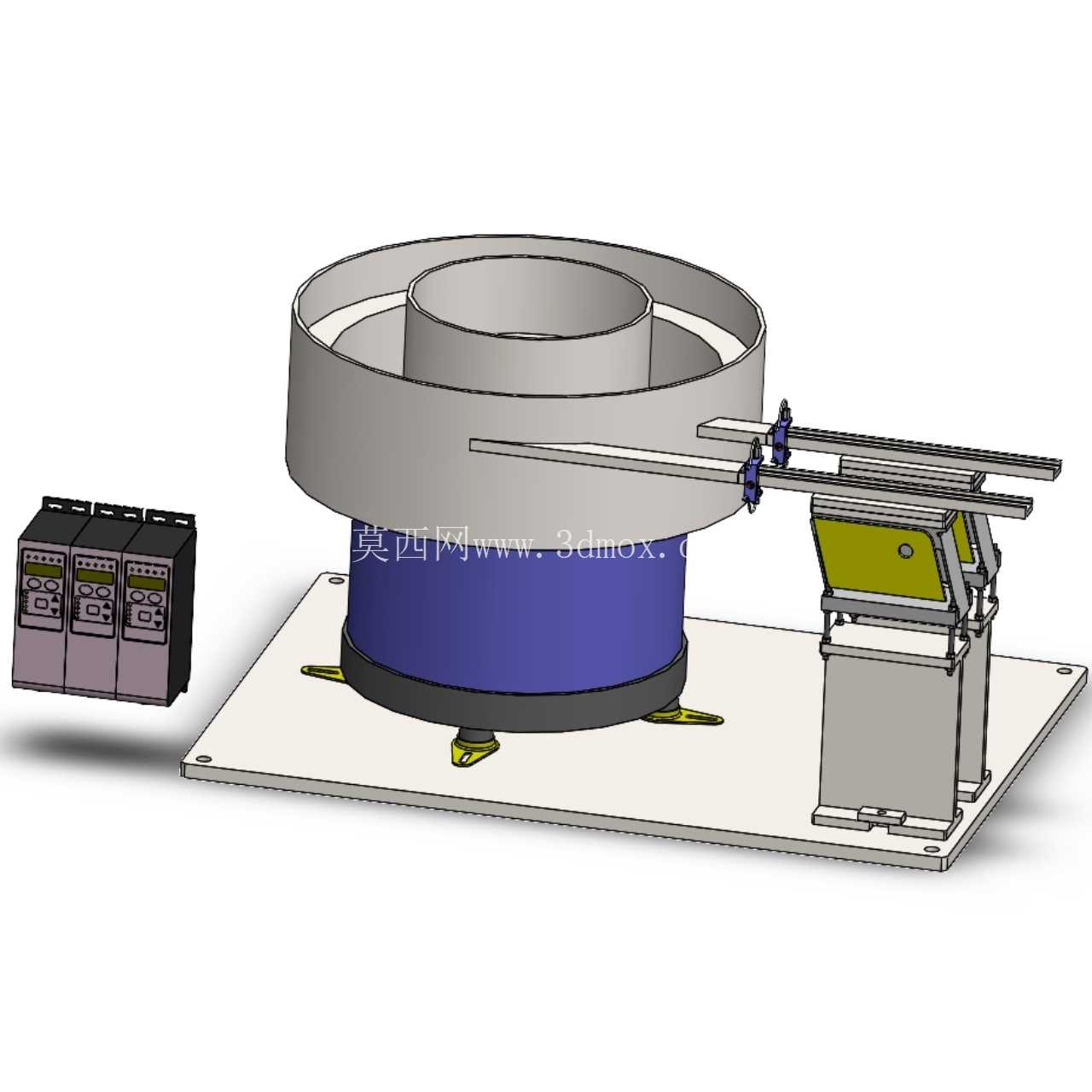

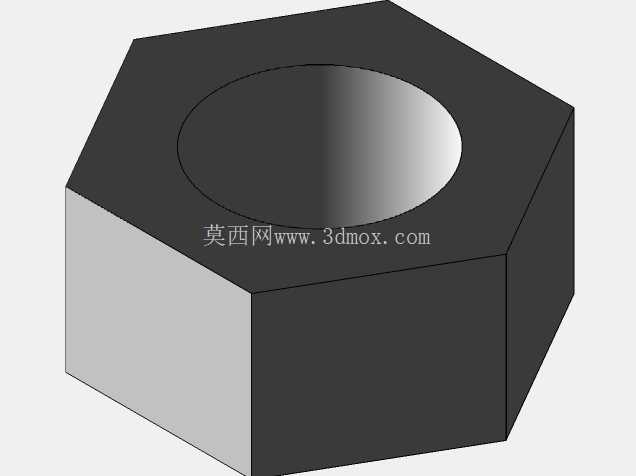

　　这套振动给料装置的核心应用场景覆盖小五金冲压件、塑胶注塑件、电子元器件等小型工件的自动化产线上料环节，可直接对接后续加工、检测、包装工位，替代人工完成零散工件的定向排序与连续送料，解决人工上料效率低、排序一致性差的痛点。整套装置的结构分为振动盘主体、直振送料轨道、安装底座、配套电控单元四个部分，振动盘采用双层螺旋料道设计，内层料道负责将堆放在料仓内的零散工件抬升输送，外层料道通过预设的挡边、缺口、导向槽结构完成工件姿态筛选，不符合出料姿态要求的工件会在输送过程中自动落回料仓底部重新循环，只有姿态符合要求的工件能够进入后续直振轨道。

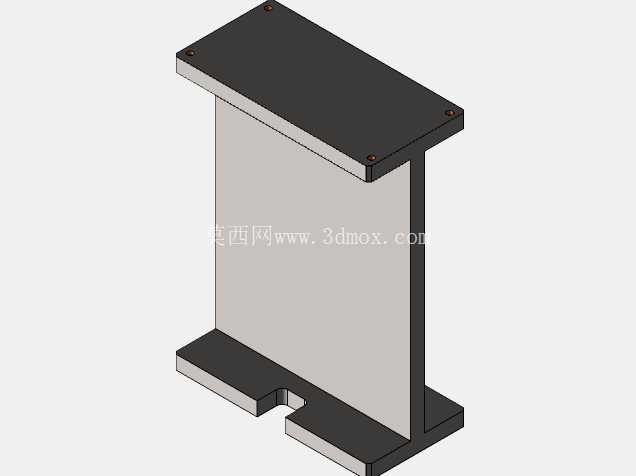

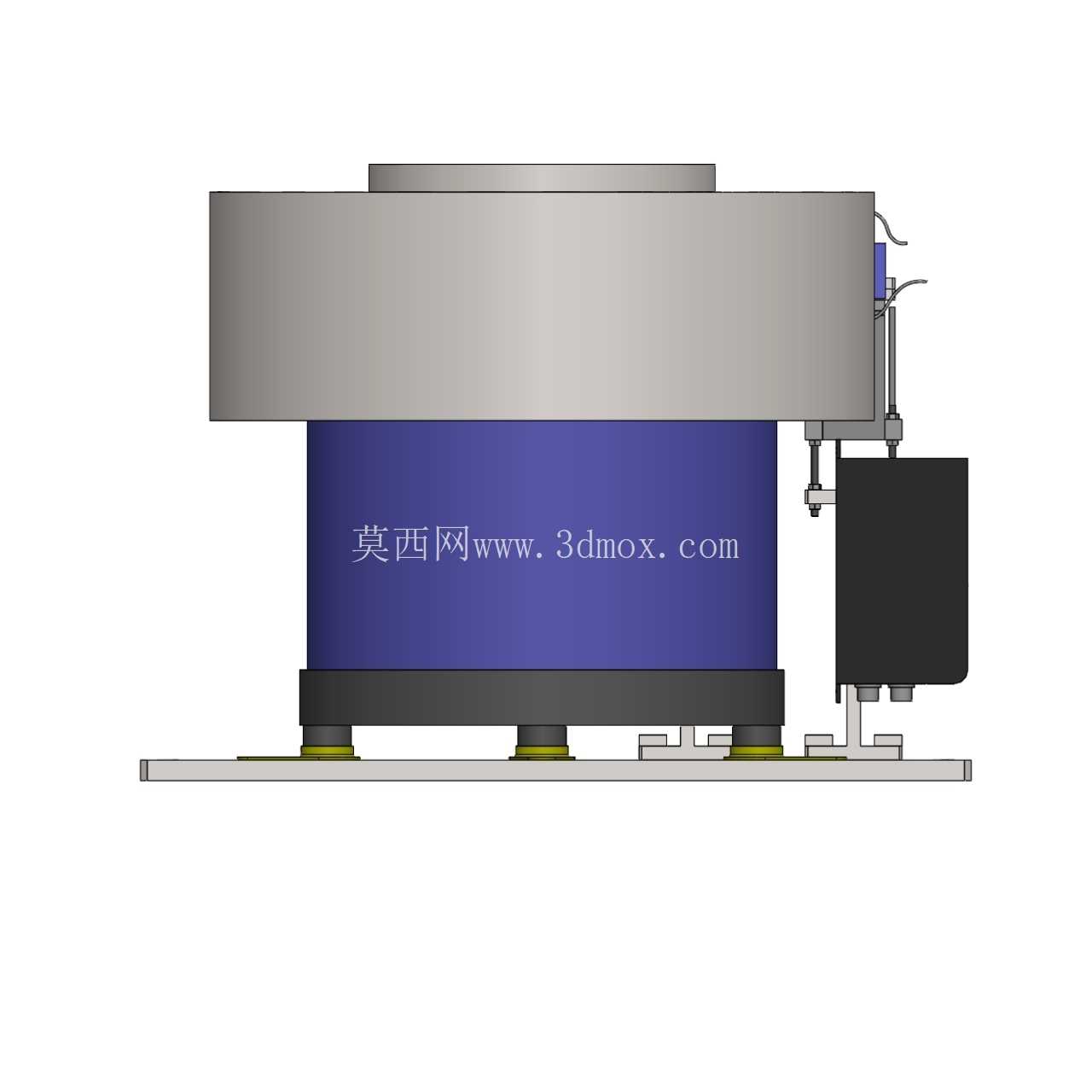

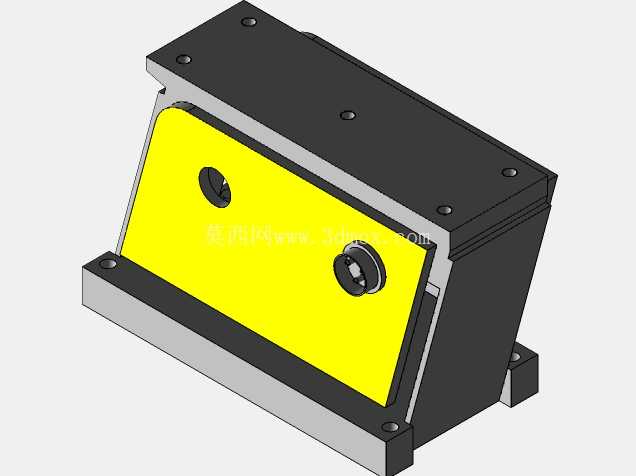

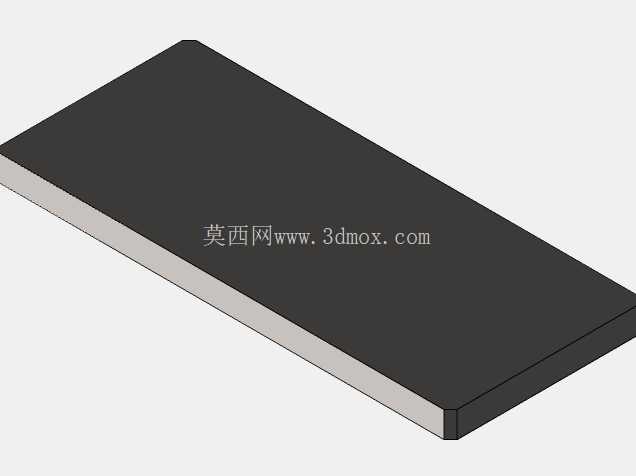

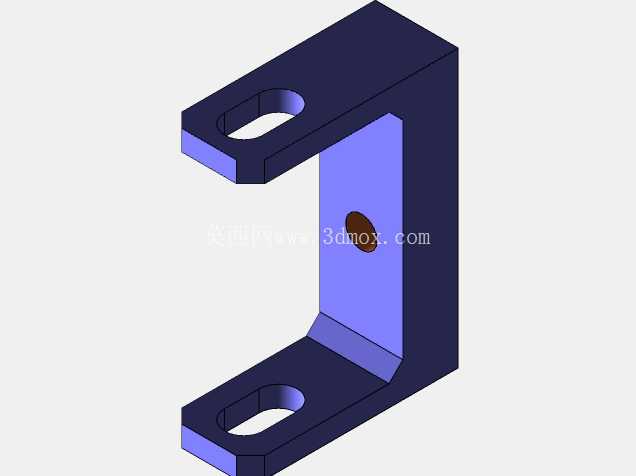

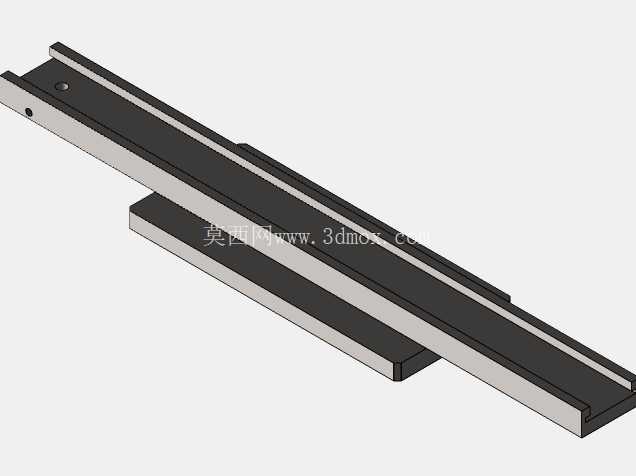

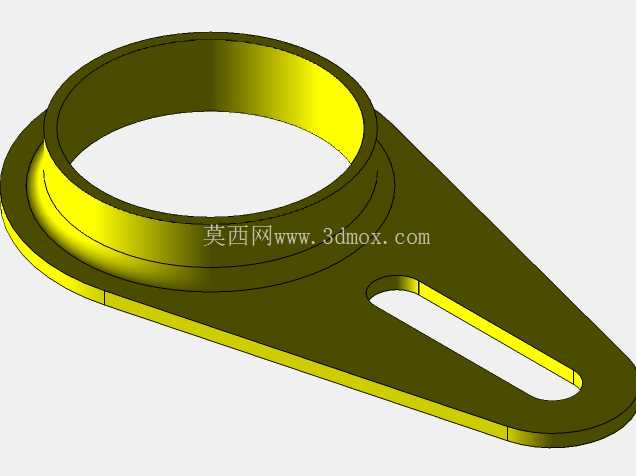

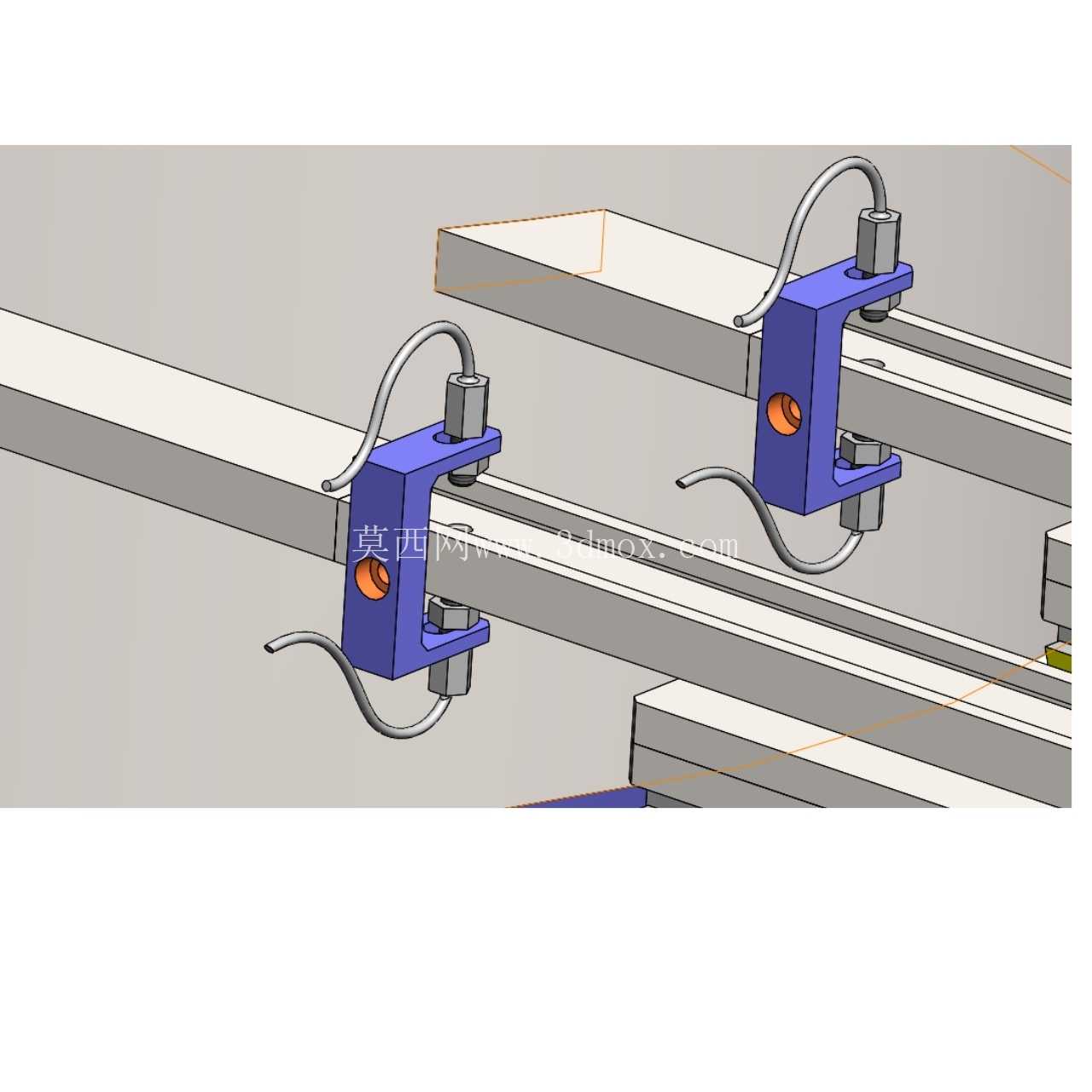

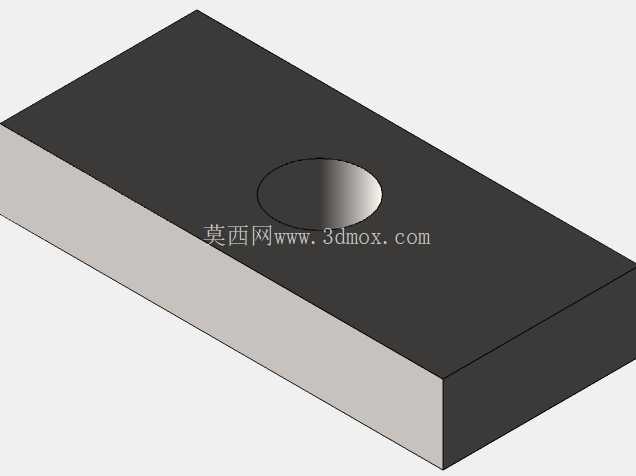

　　直振送料轨道通过两个可调支架固定在安装底座上，支架预留了长条形调节孔，可根据对接工位的高度差调整轨道倾斜角度与水平位置，轨道出口端的定位槽可根据工件外形定制，保证出料位置的重复精度满足自动化设备的取料要求。振动盘底部的振动发生器采用三个周向均布的减震脚与安装底座连接，减震脚选用硬度适中的阻尼橡胶材质，可抵消振动传递到底座的反向作用力，避免整套装置在运行过程中出现位移，同时降低运行时的噪音传递。安装底座采用整块钢板铣削加工，平面度控制在0.1mm以内，所有部件的安装孔位均预留了调整余量，可适配不同直径规格的振动盘替换。

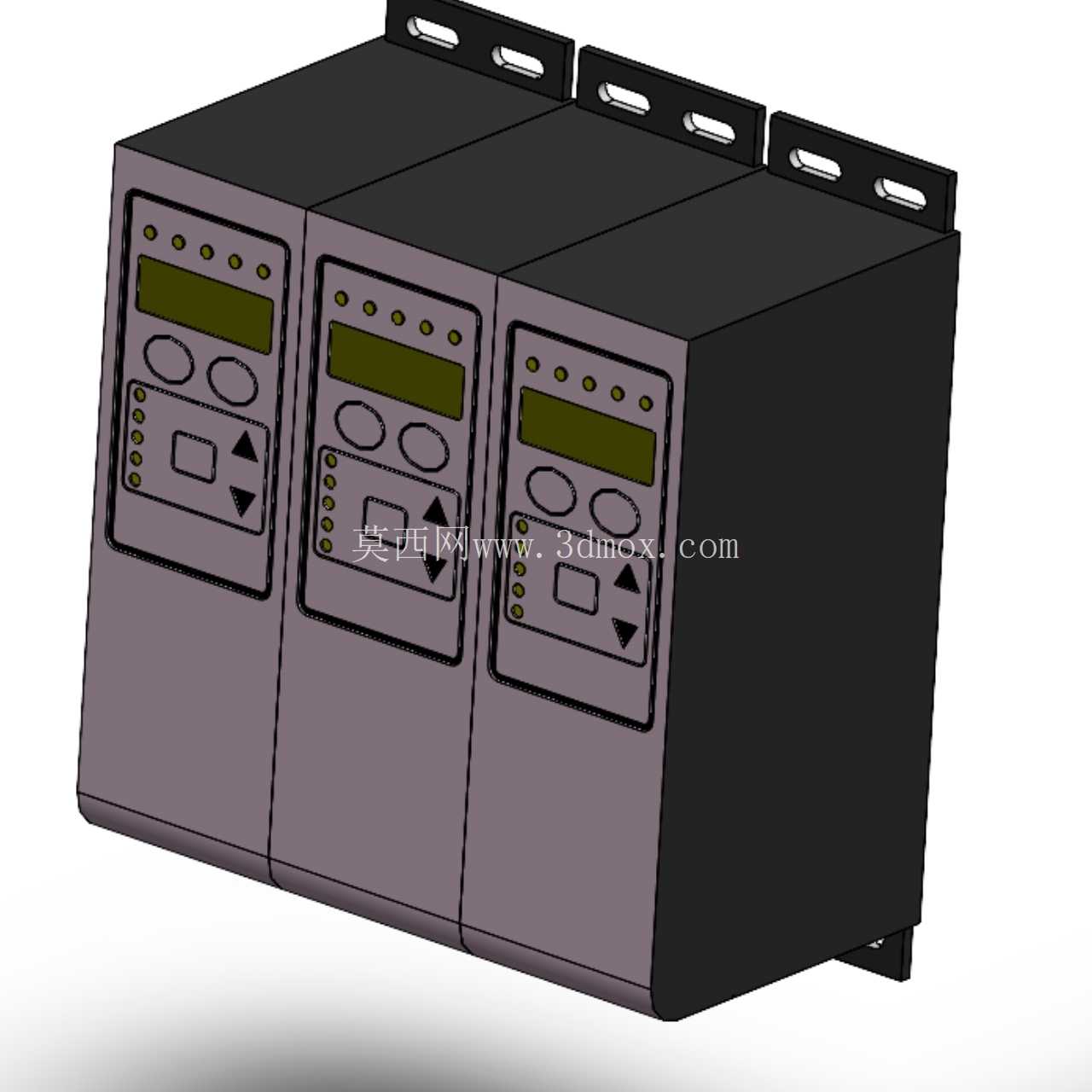

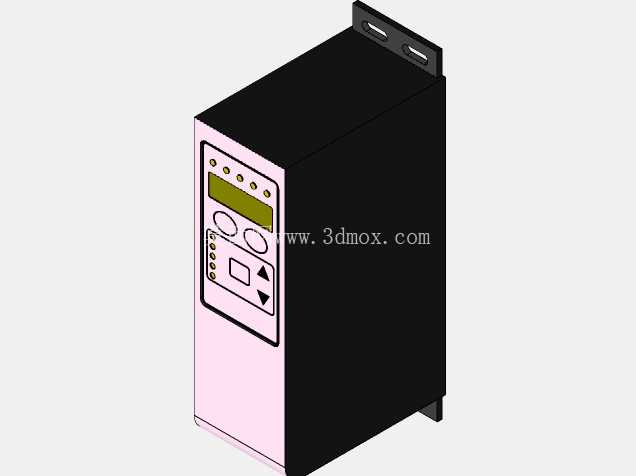

　　配套的电控单元集成了振动频率调节、输出电压调节功能，可根据工件的重量、外形尺寸调整振动幅度，避免振动幅度过大导致工件卡料、跳料，或是振动幅度过小导致送料速度跟不上产线节拍。设计过程中优先考虑了设备的安装边界，整套装置的底座安装孔位按照通用自动化设备的安装标准排布，可直接固定在铝型材机架或者钢板工作台面上，不需要额外加工过渡连接板；振动盘的料仓容量按照常规产线2小时的上料间隔设计，可减少人工补料的频次，直振轨道的长度预留了足够的缓存空间，可在振动盘短暂补料时维持后续工位的连续供料，避免产线出现空等情况。

　　料道的所有导向面均做了圆角过渡处理，避免工件在输送过程中出现刮伤、卡滞，针对表面易划伤的工件，还可在料道表面粘贴特氟龙涂层降低摩擦系数。直振轨道与振动盘出料口的对接处预留了0.5mm的间隙，避免两个振动单元的振动相互干扰，对接处的导向面做了平滑过渡，保证工件能够顺畅从振动盘进入直振轨道。整套装置的所有外露部件均做了氧化或者喷塑处理，可适应车间内的油污、粉尘环境，日常维护仅需要定期清理料道内的杂物、检查减震脚的磨损情况即可，不需要复杂的拆解保养。在结构建模过程中，所有运动部件均预留了足够的安全间隙，避免运行过程中出现部件干涉，振动盘与直振轨道的振动参数匹配经过反复校核，保证工件在整个输送过程中保持稳定的姿态，不会在轨道内出现翻转、堆叠的情况。
