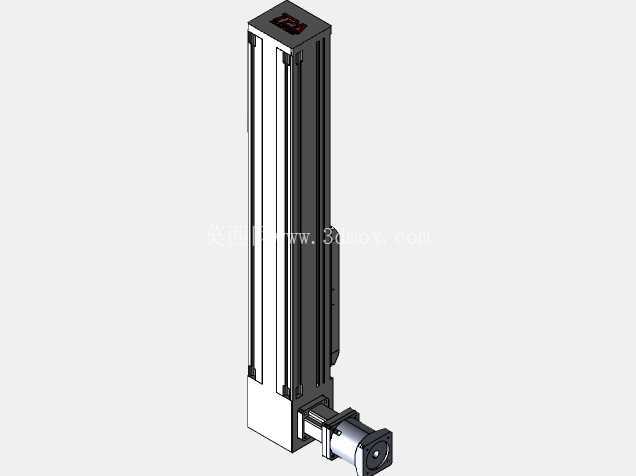

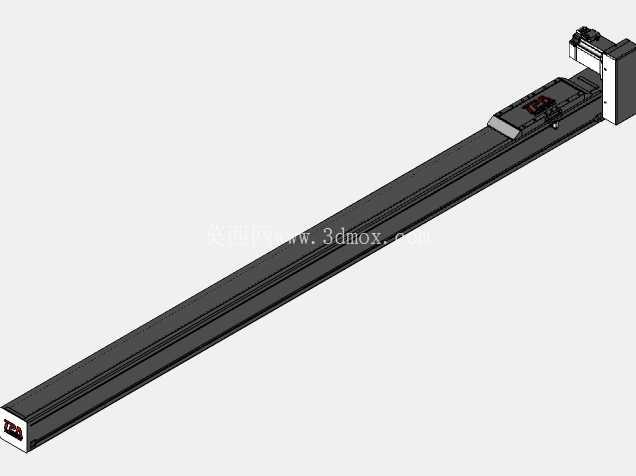

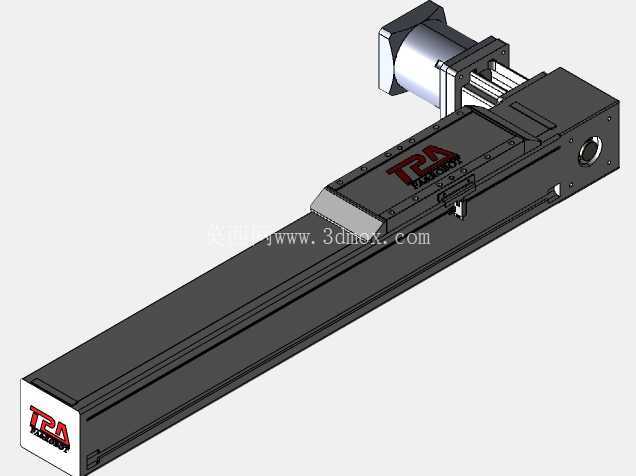

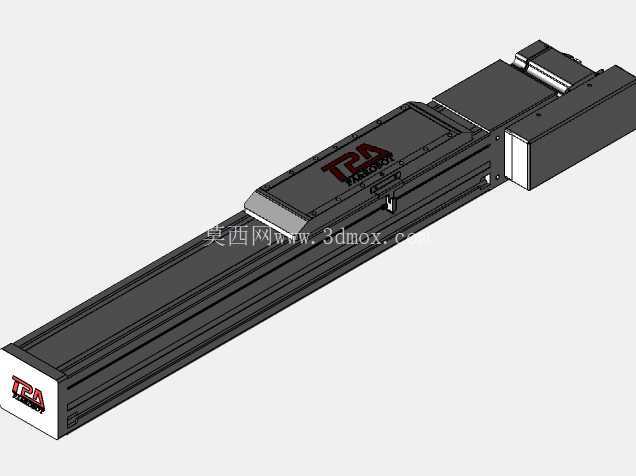

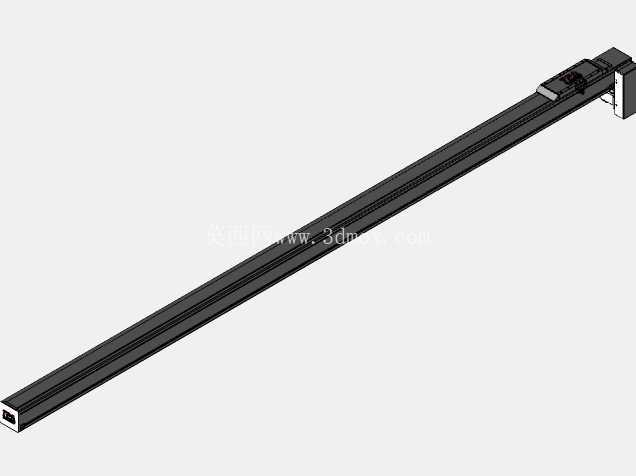

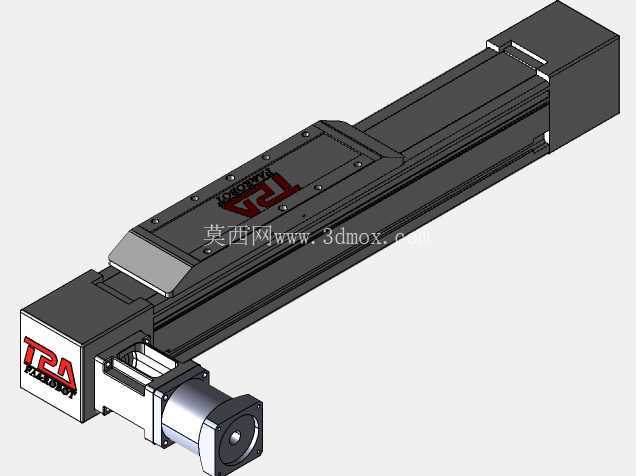

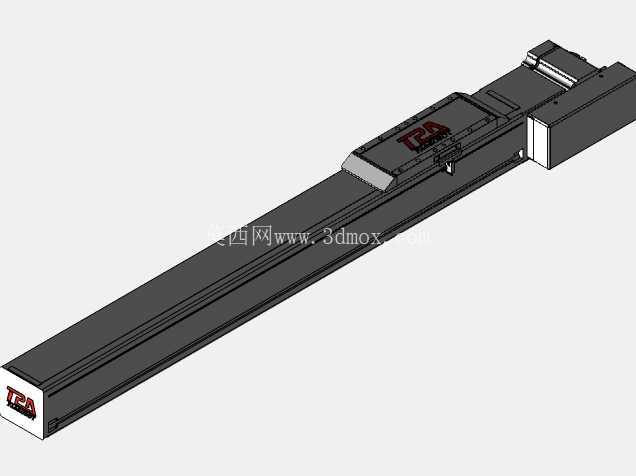

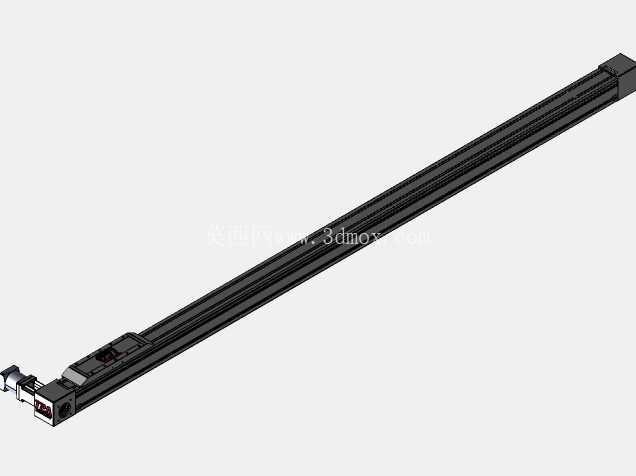

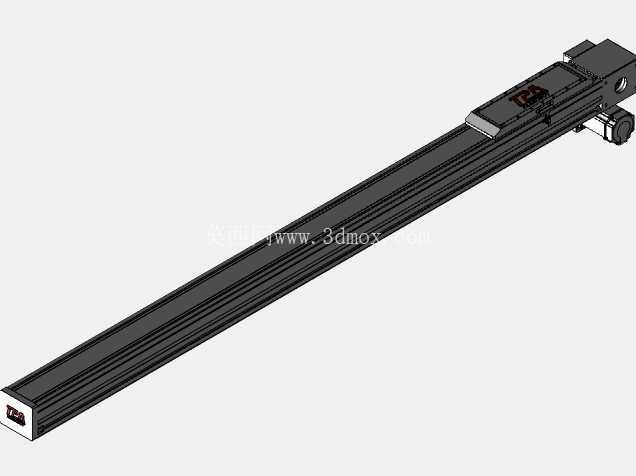

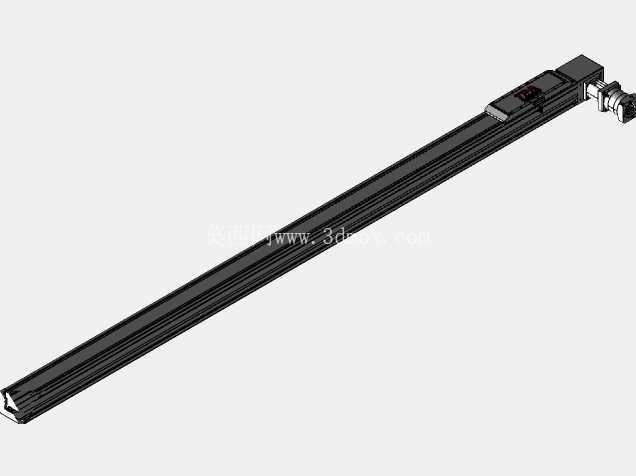

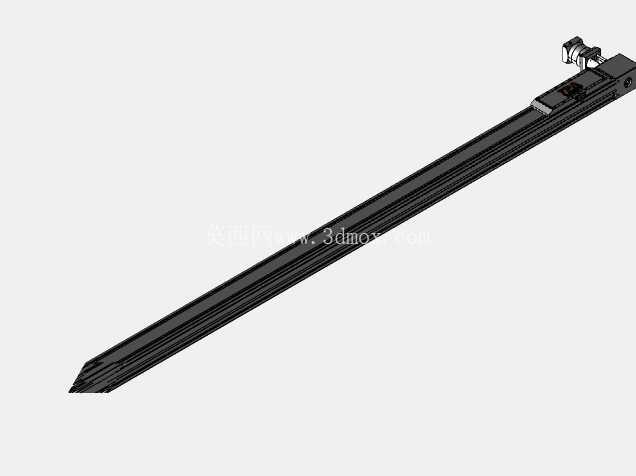

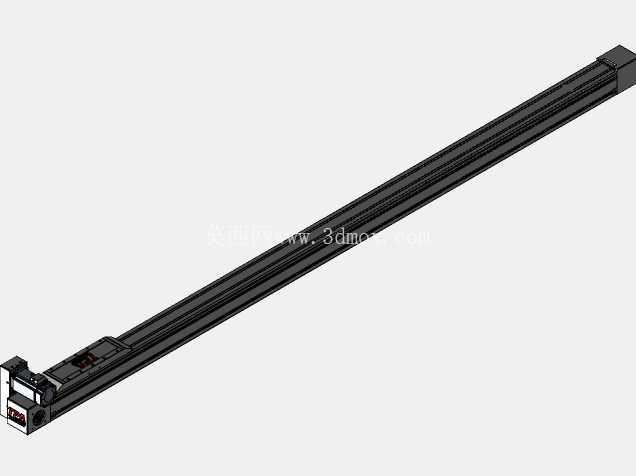

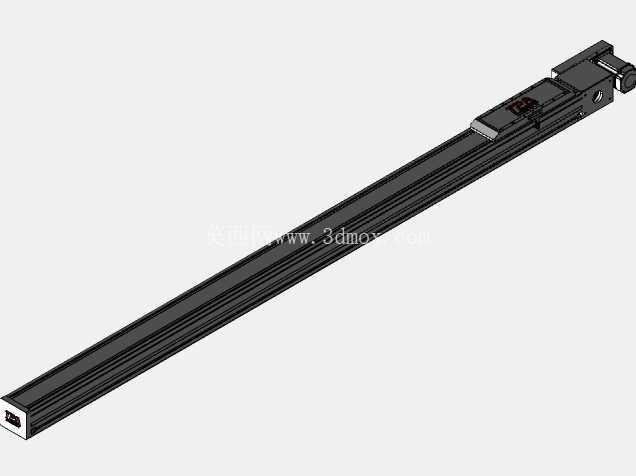

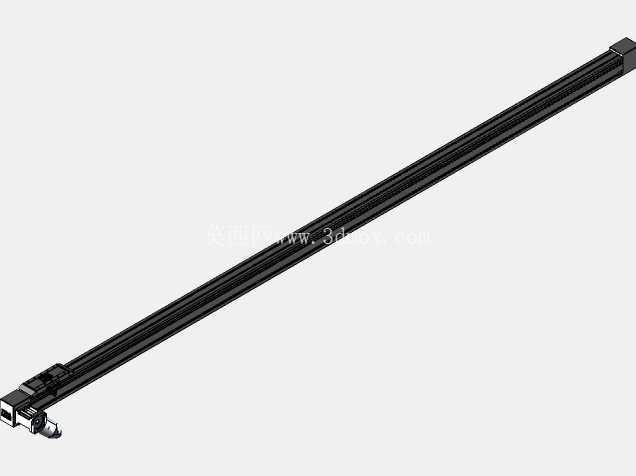

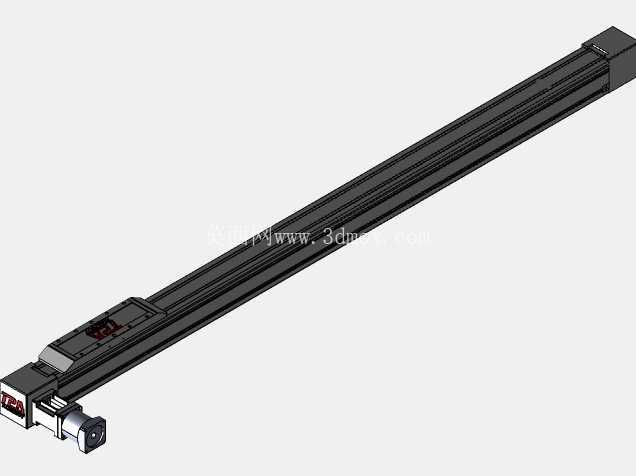

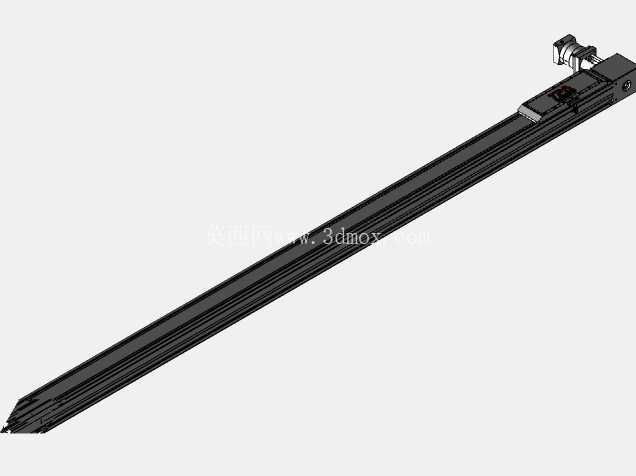

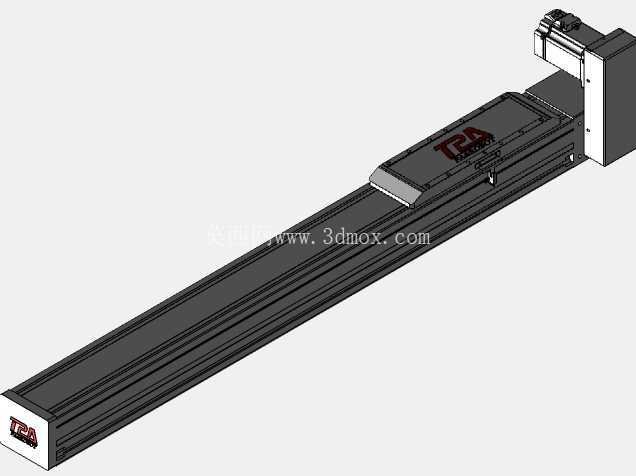

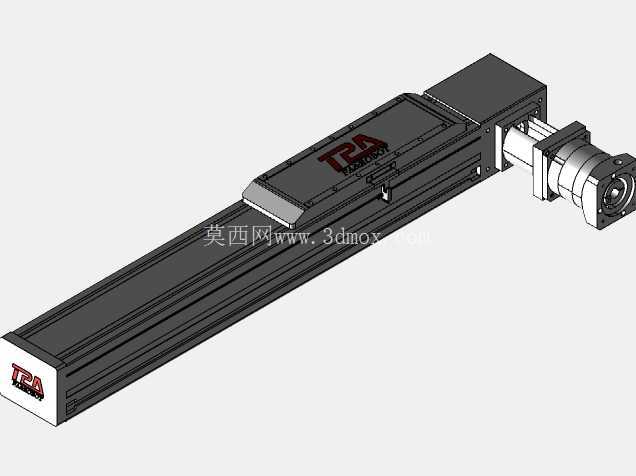

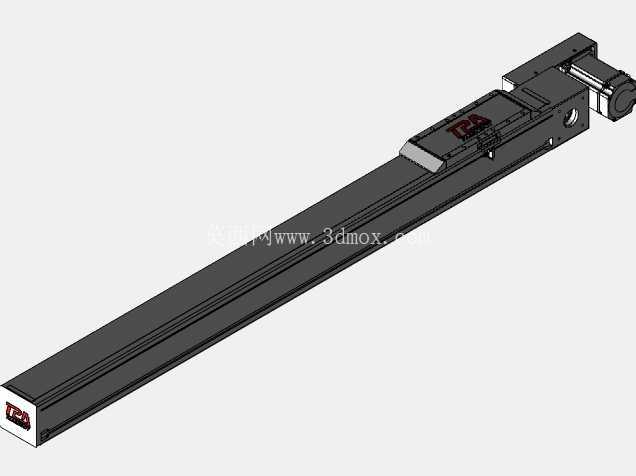

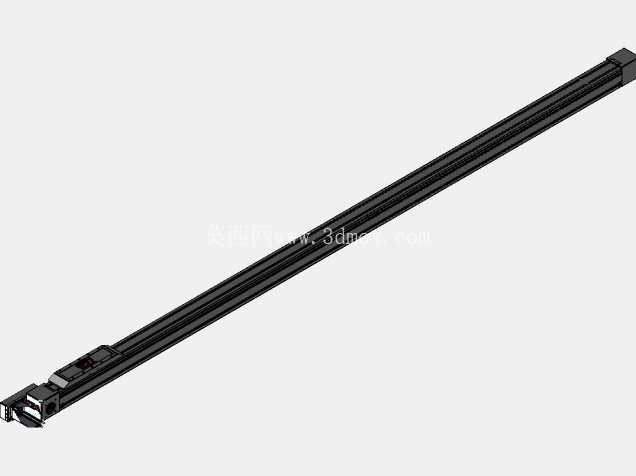

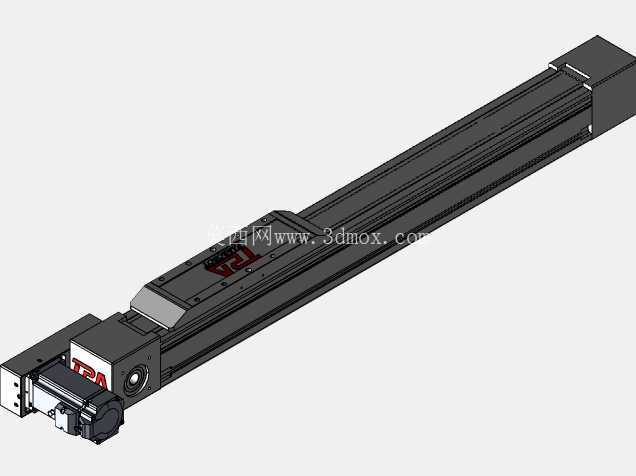

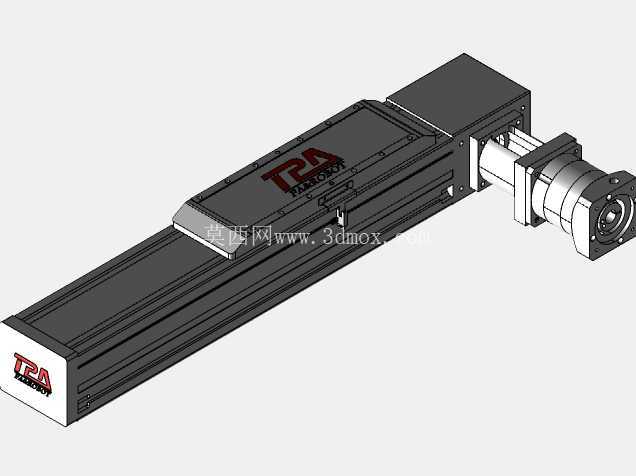

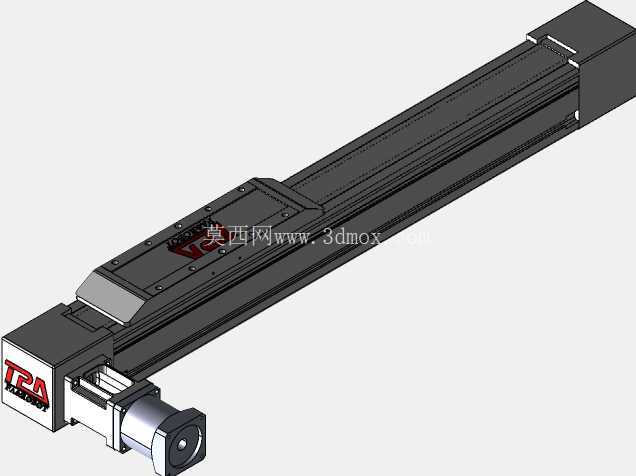

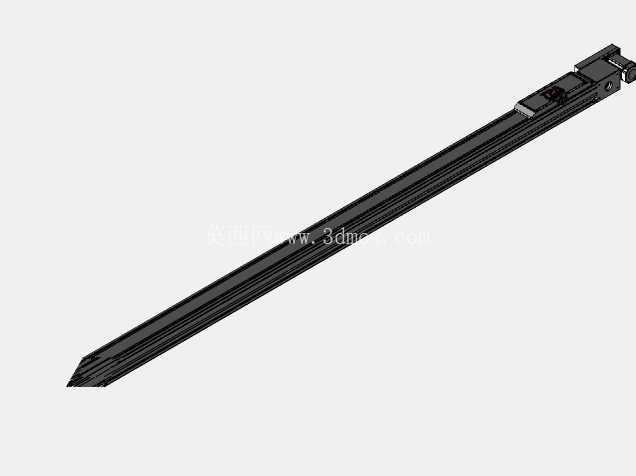

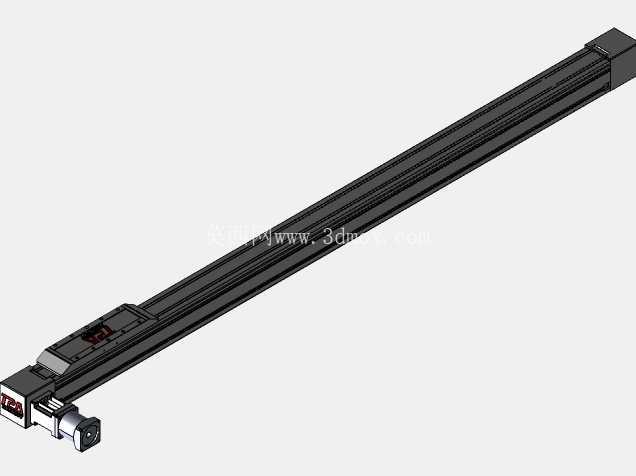

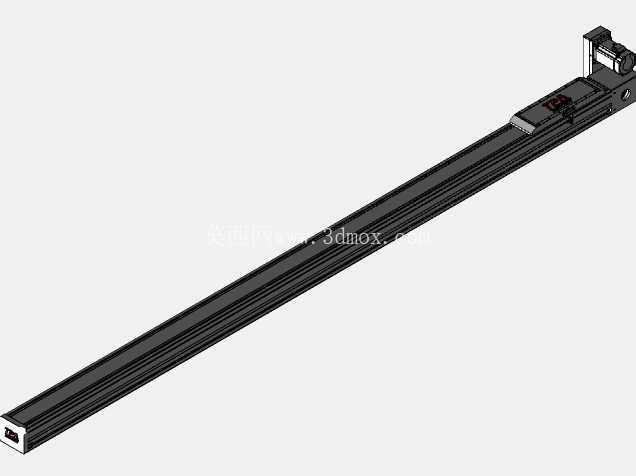

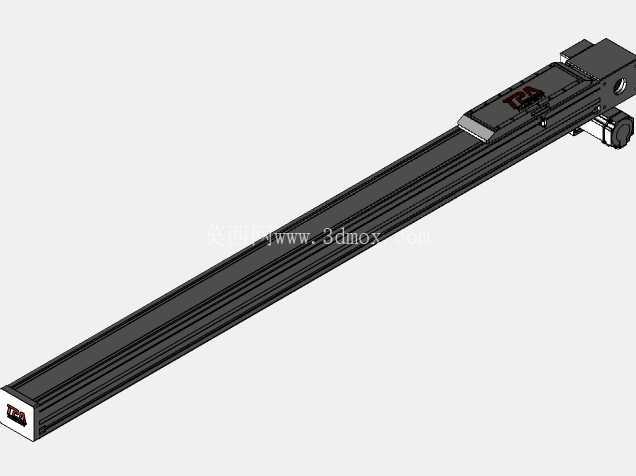

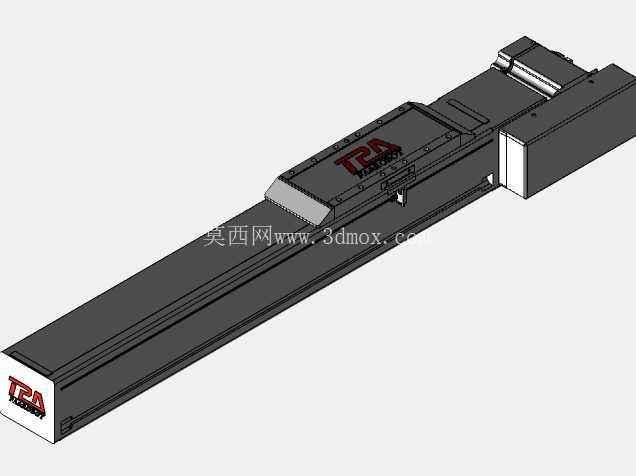

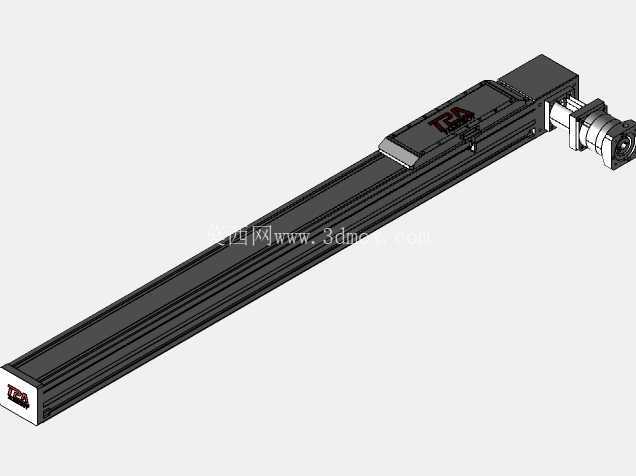

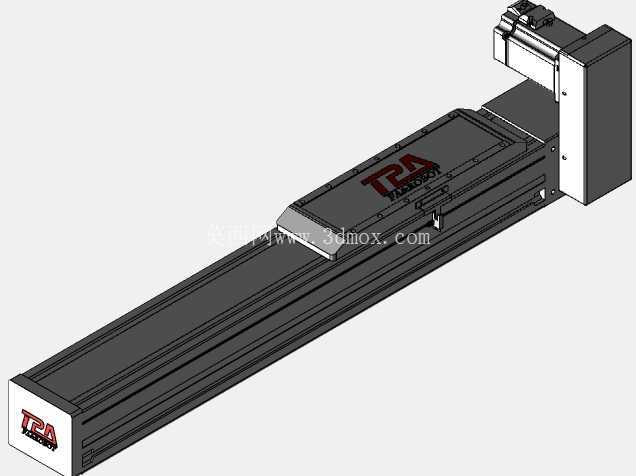

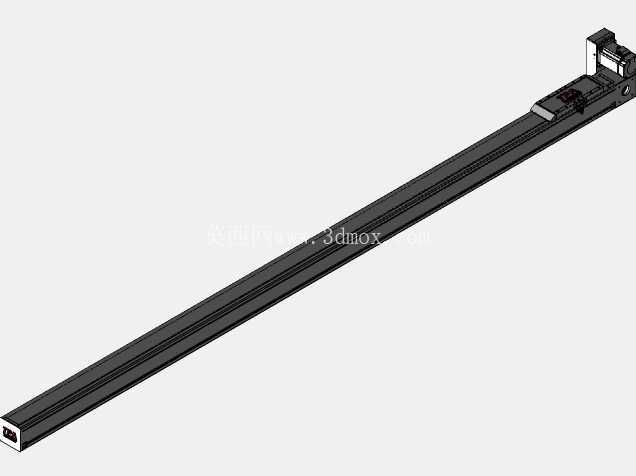

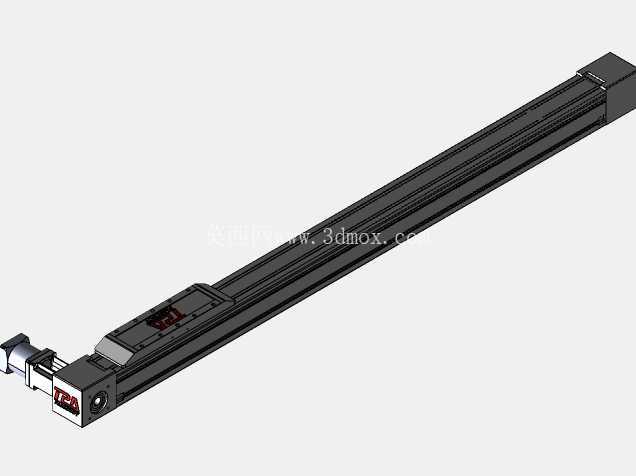

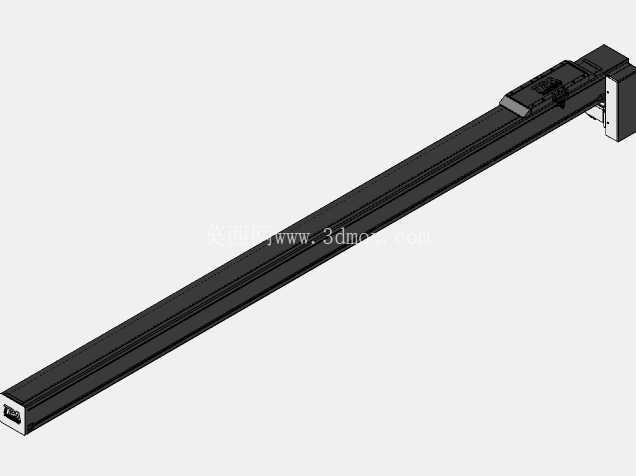

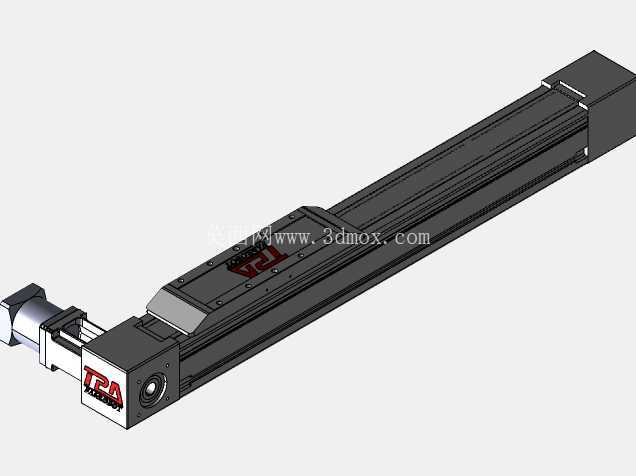

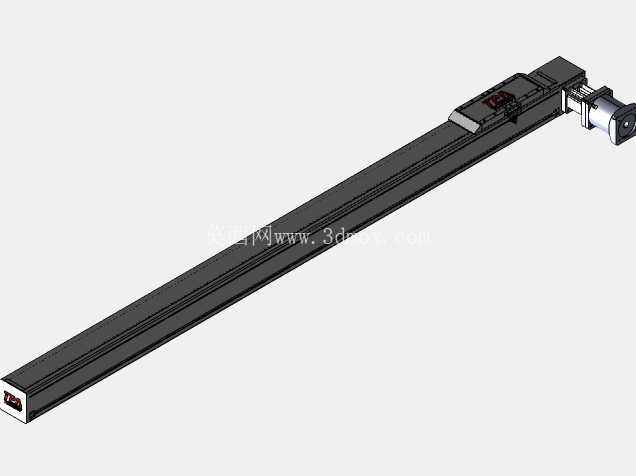

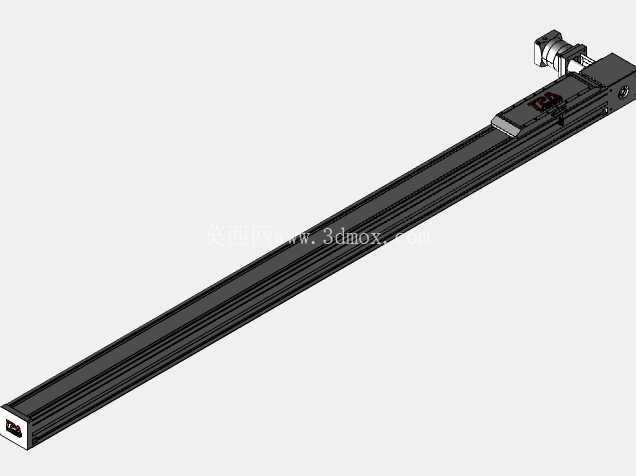

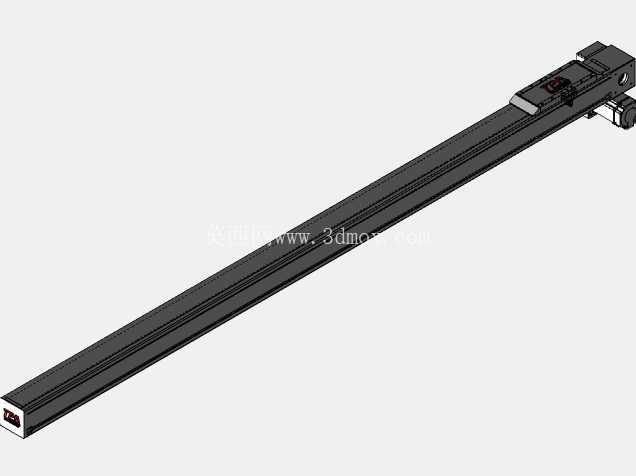

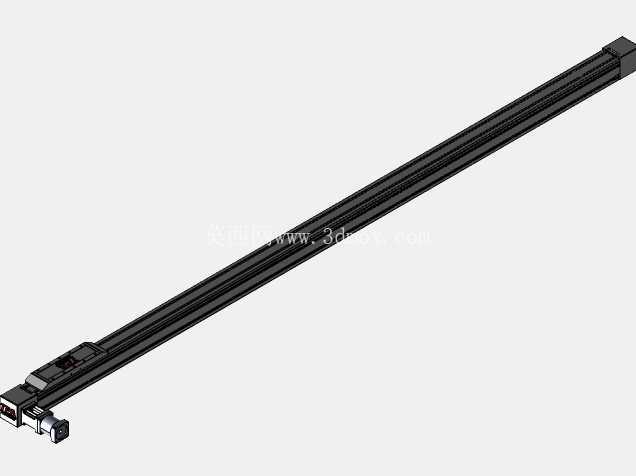

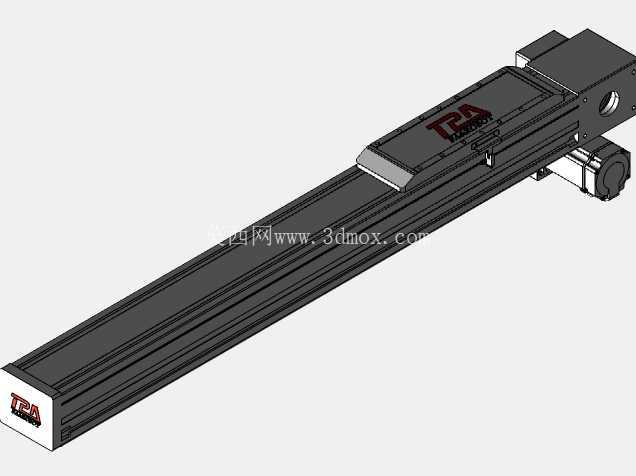

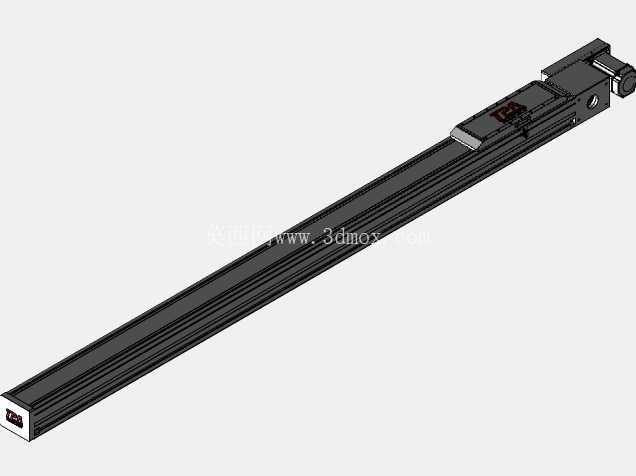

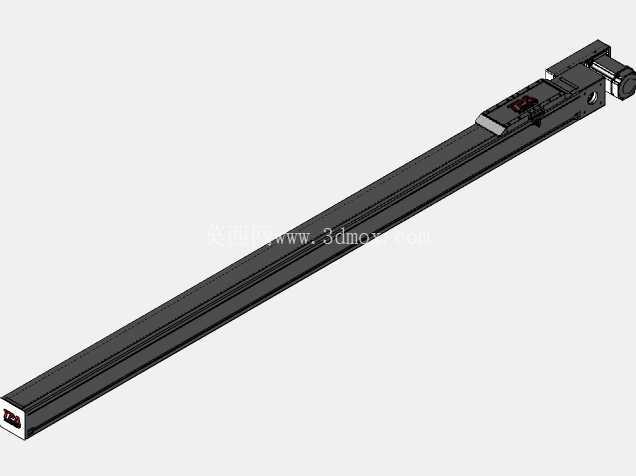

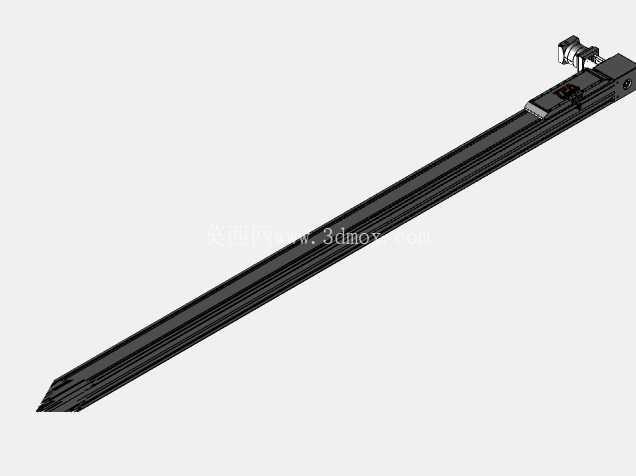

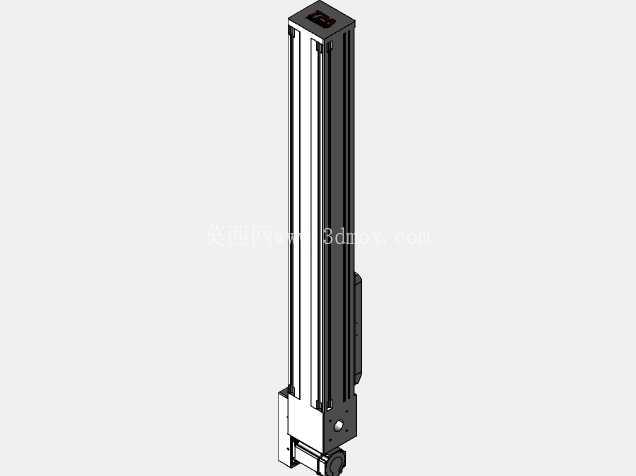

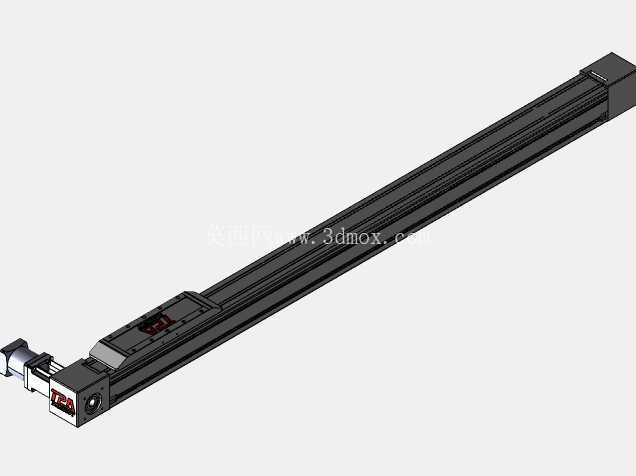

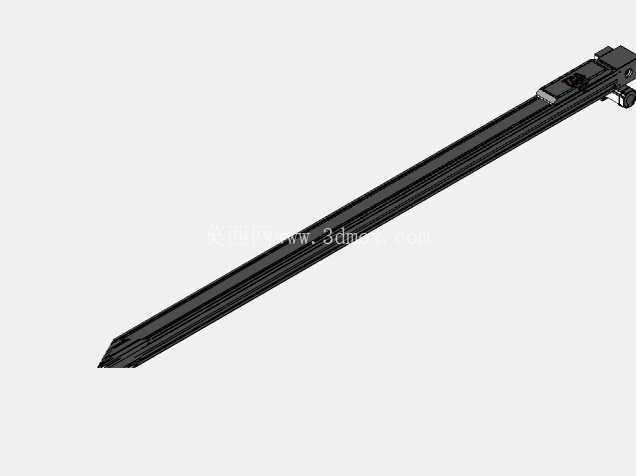

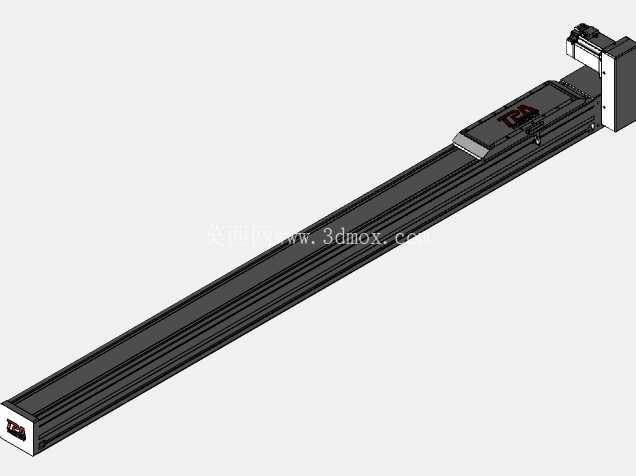

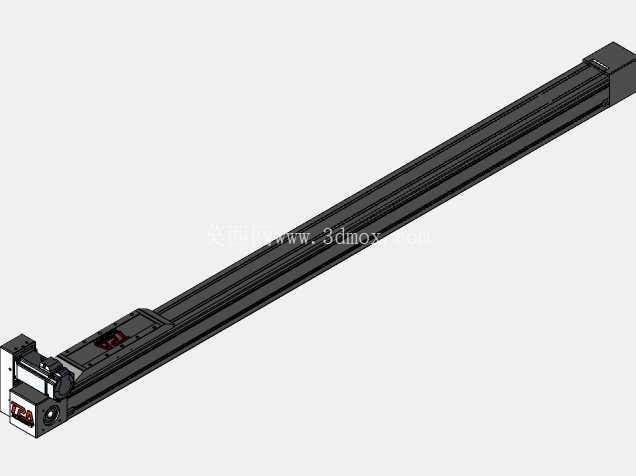

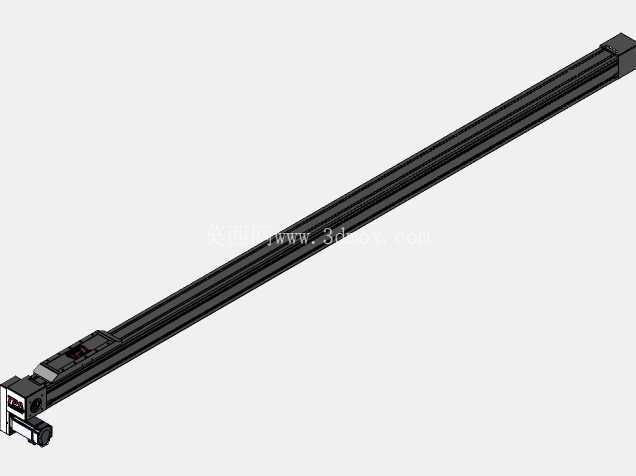

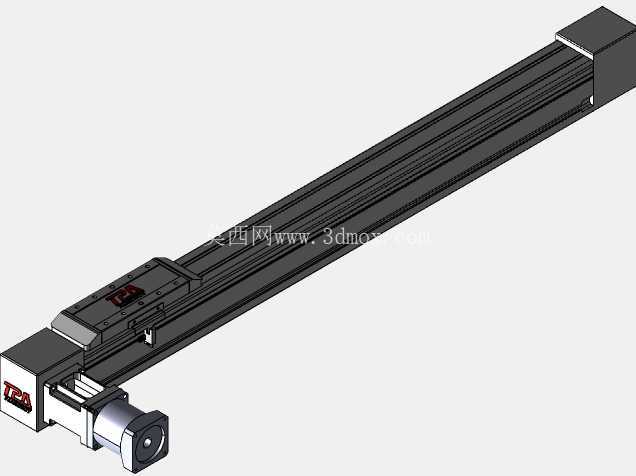

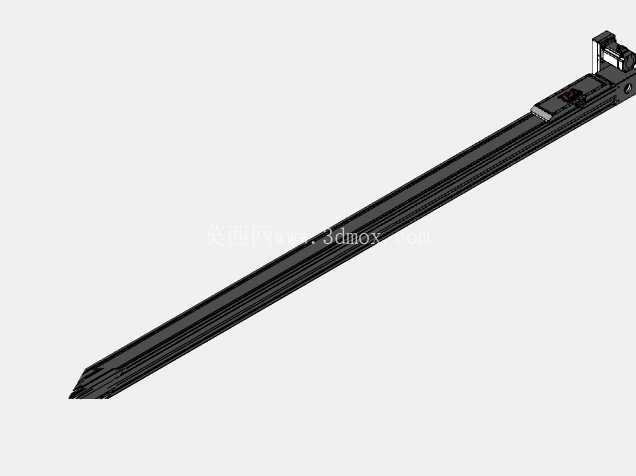

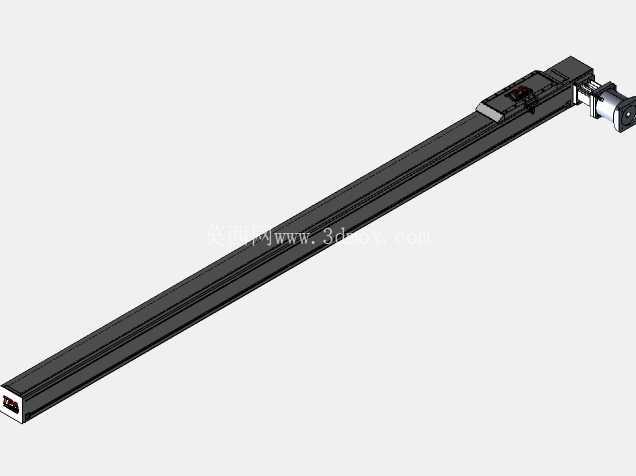

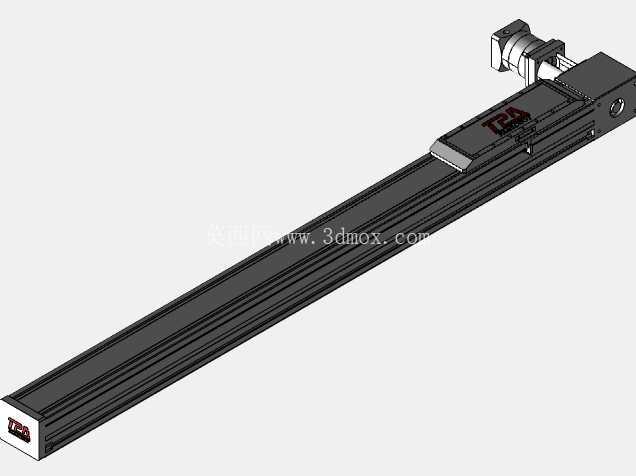

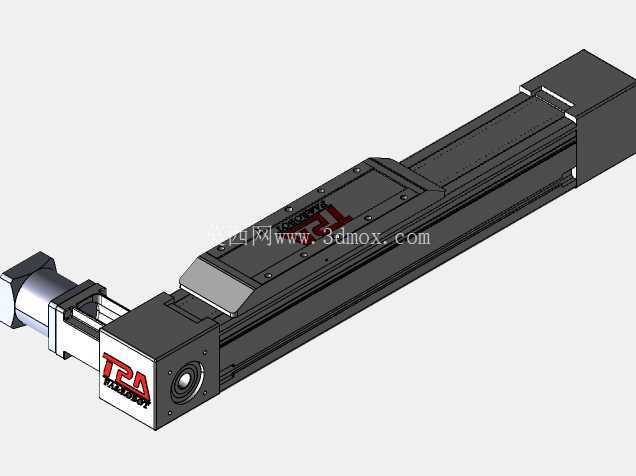

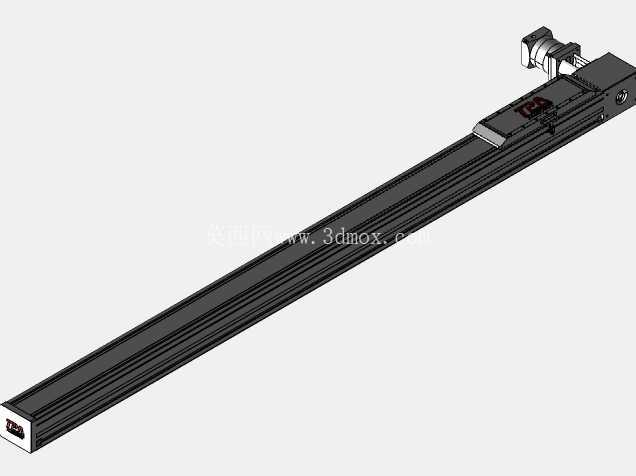

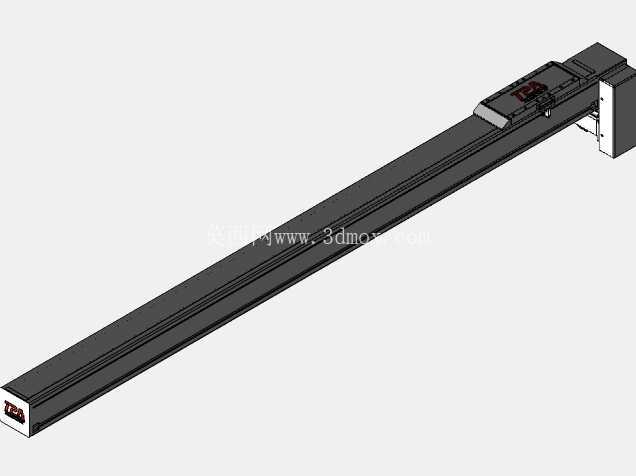

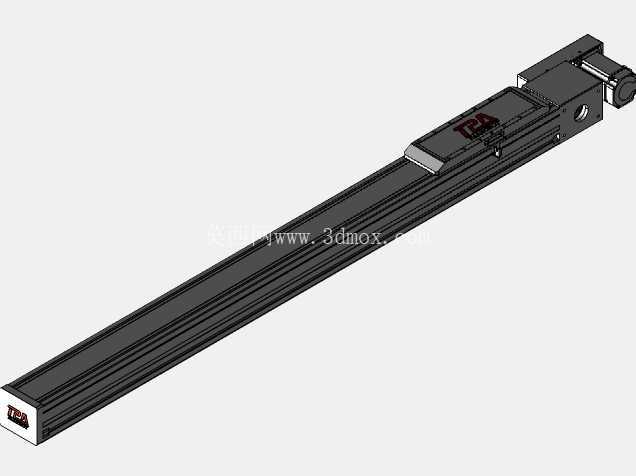

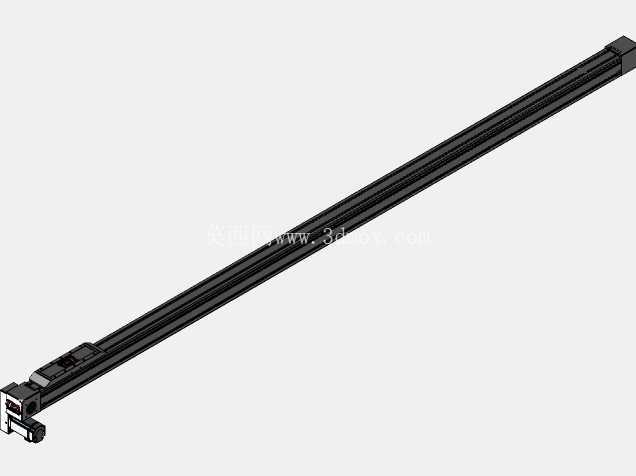

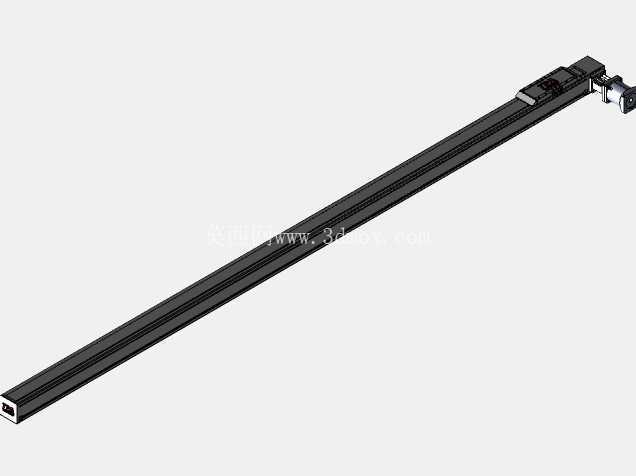

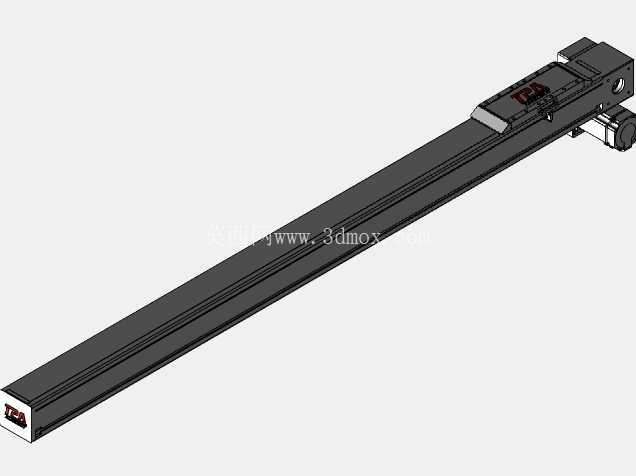

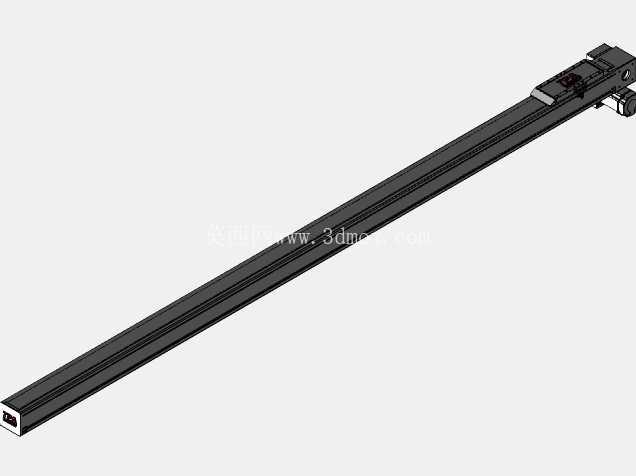

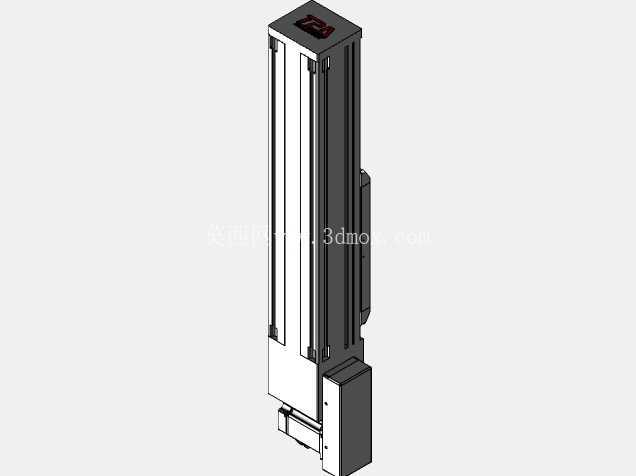

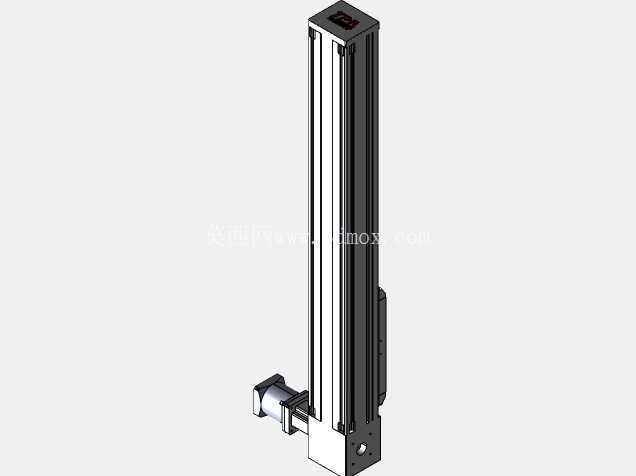

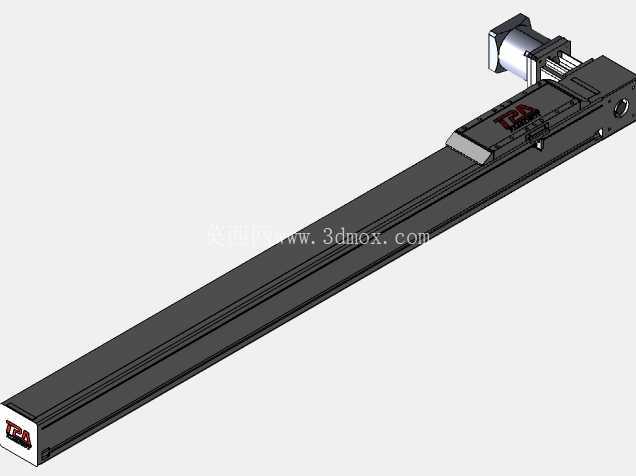

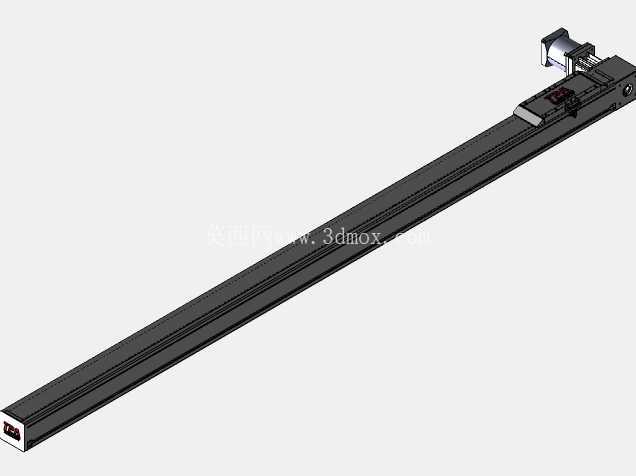

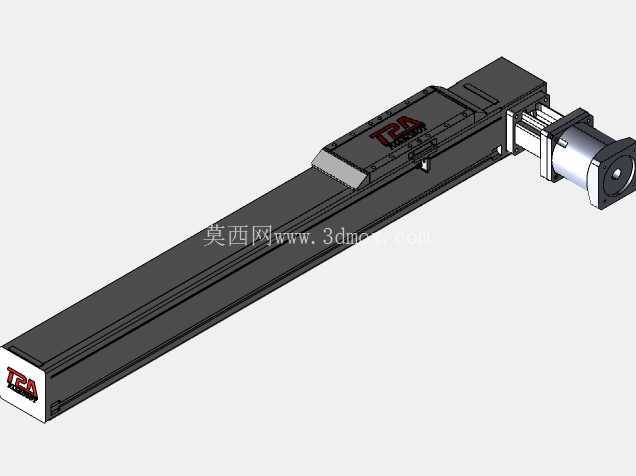

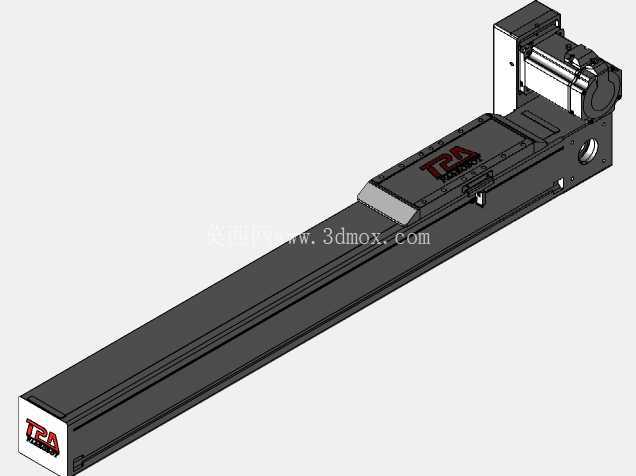

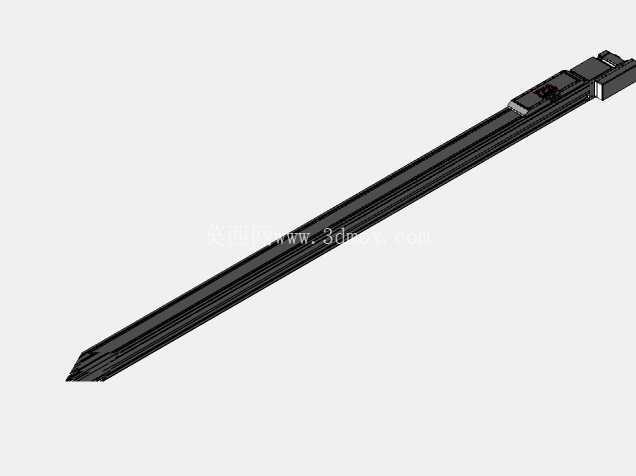

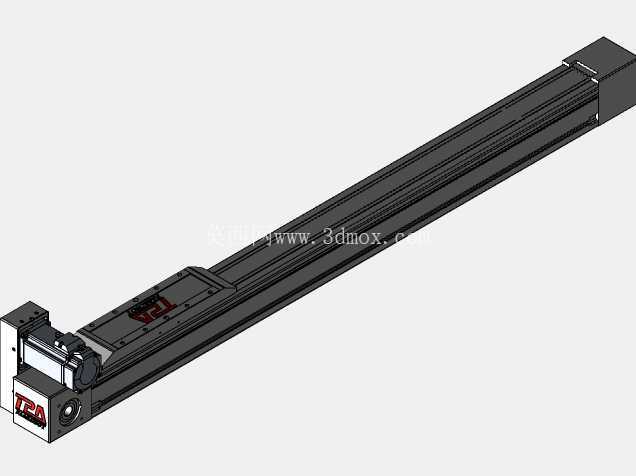

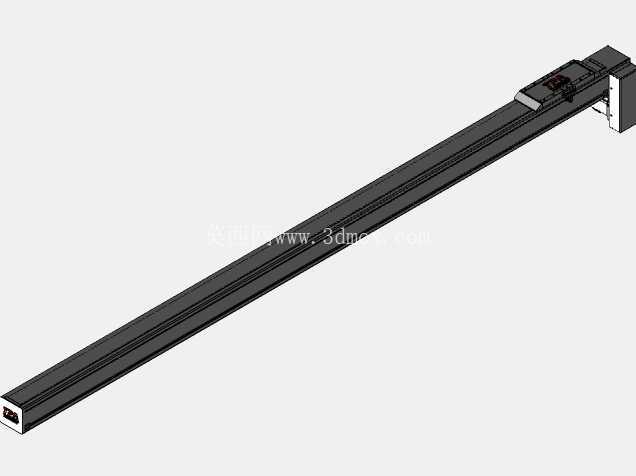

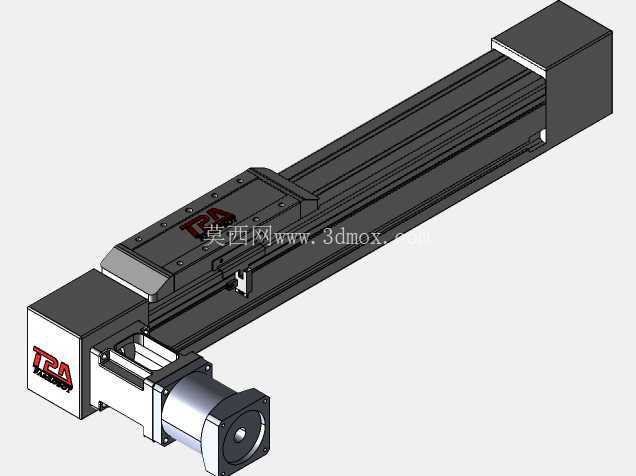

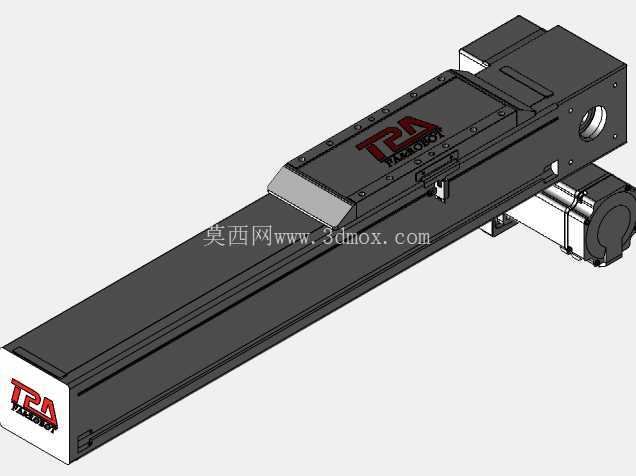

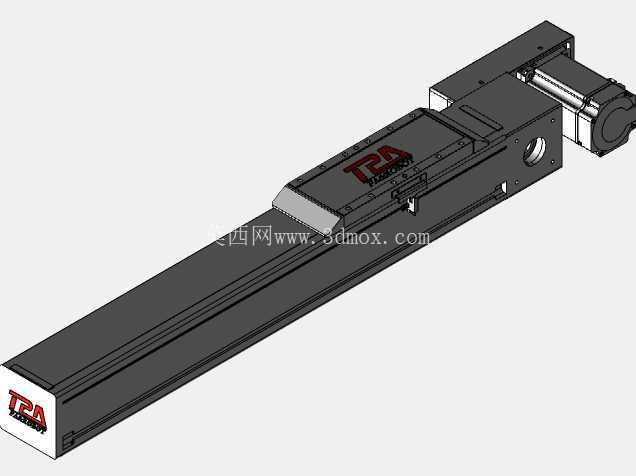

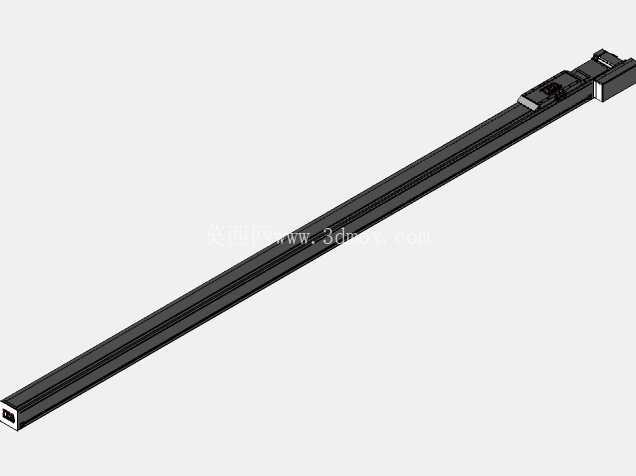

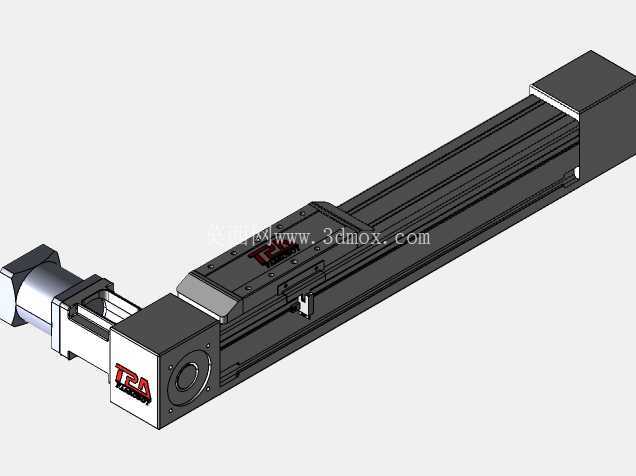

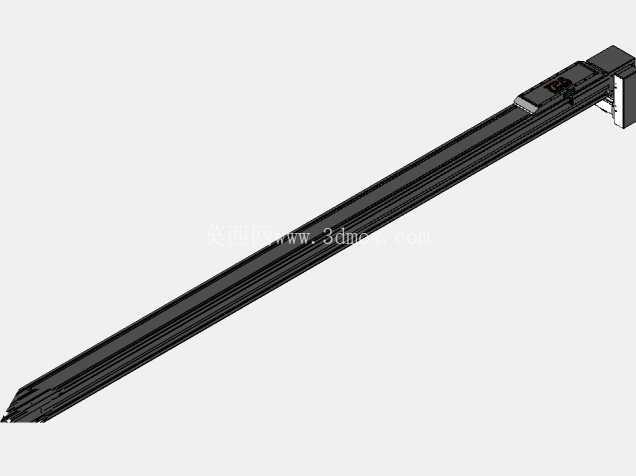

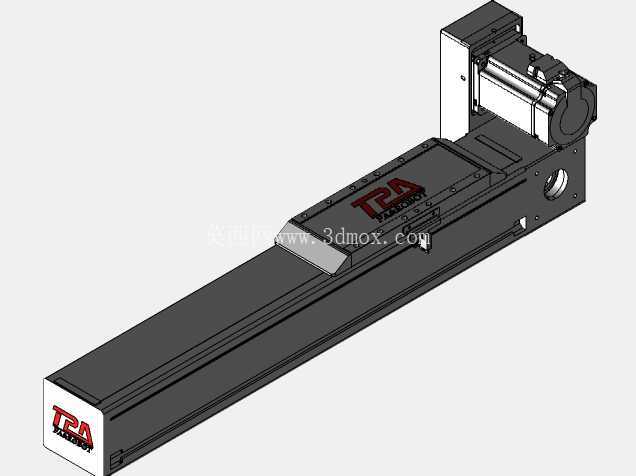

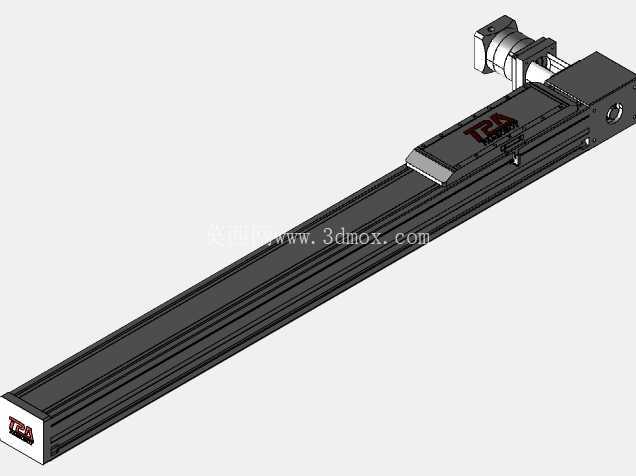

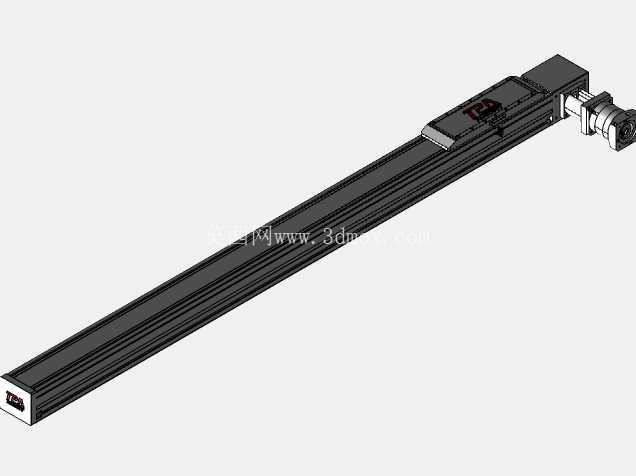

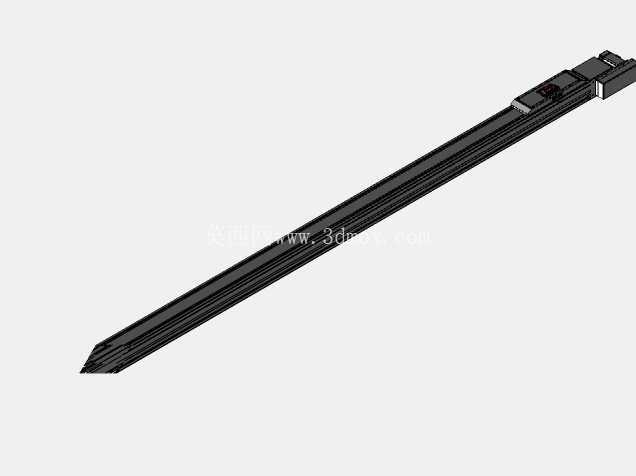

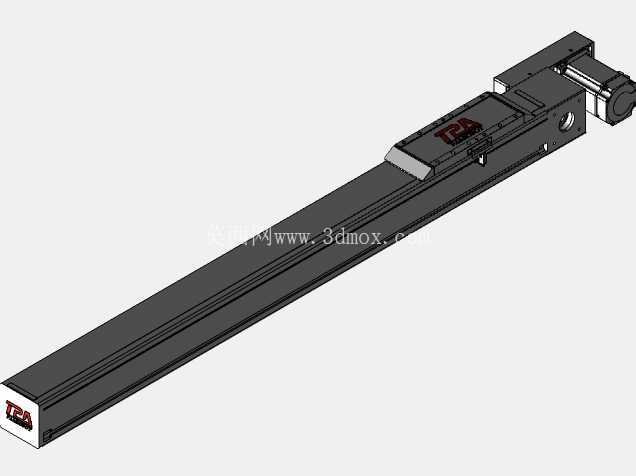

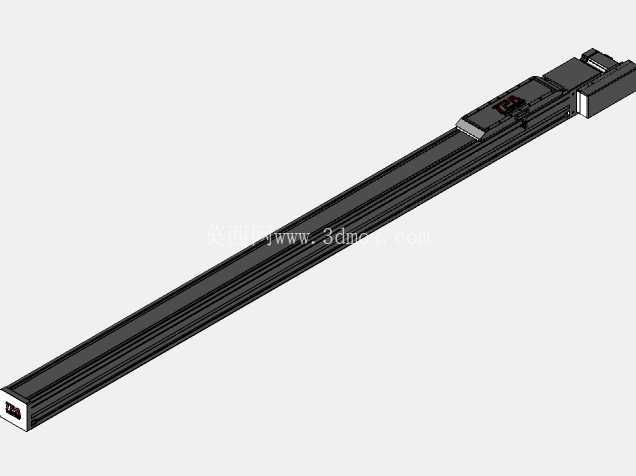

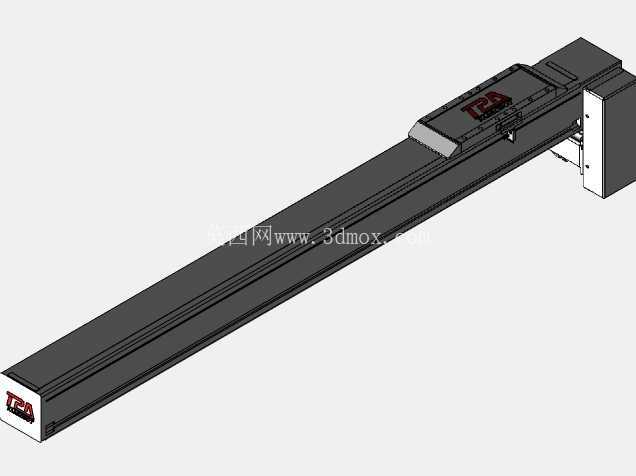

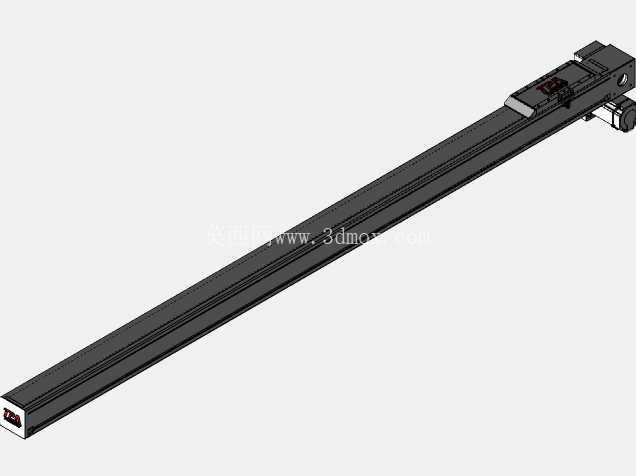

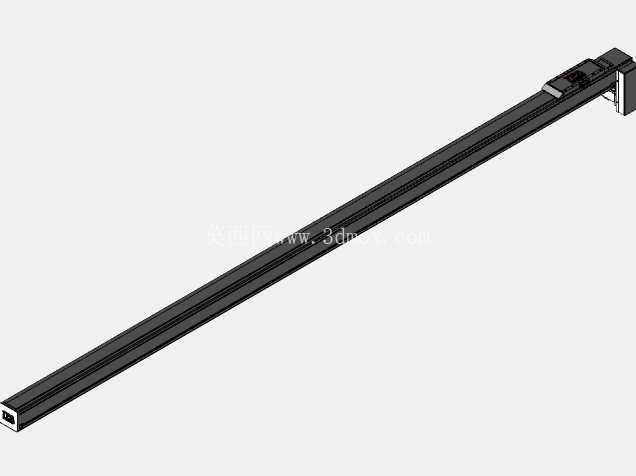

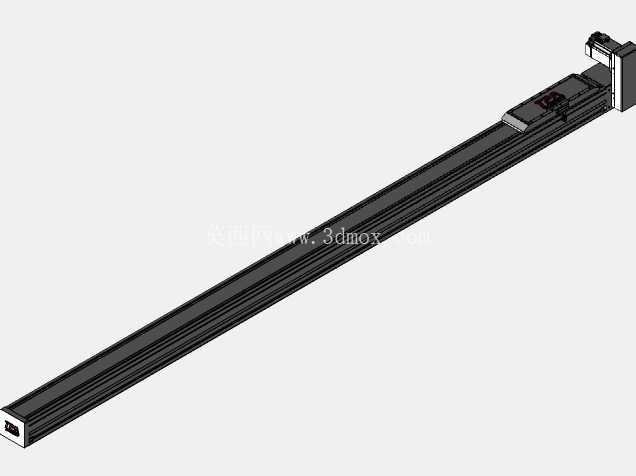

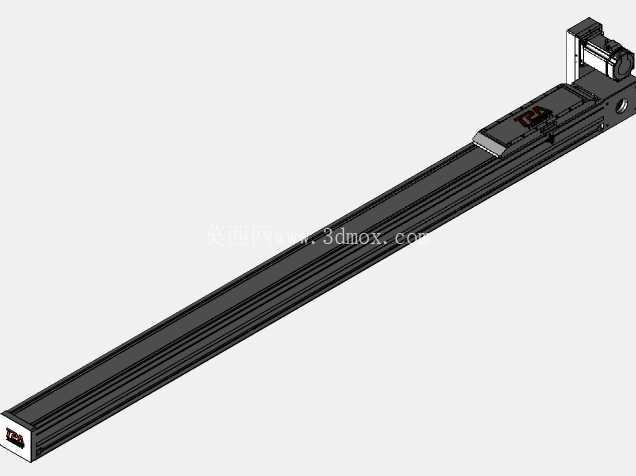

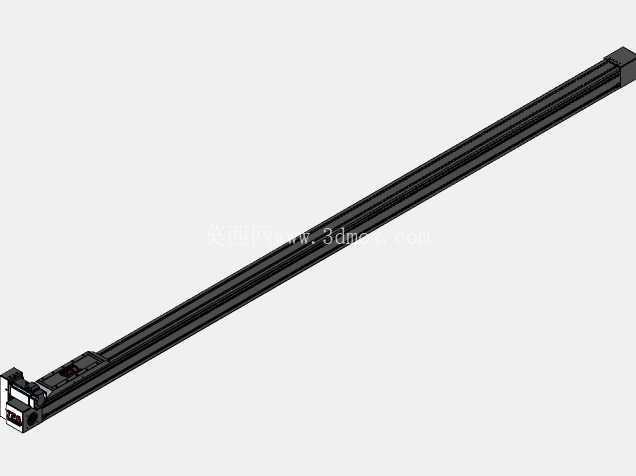

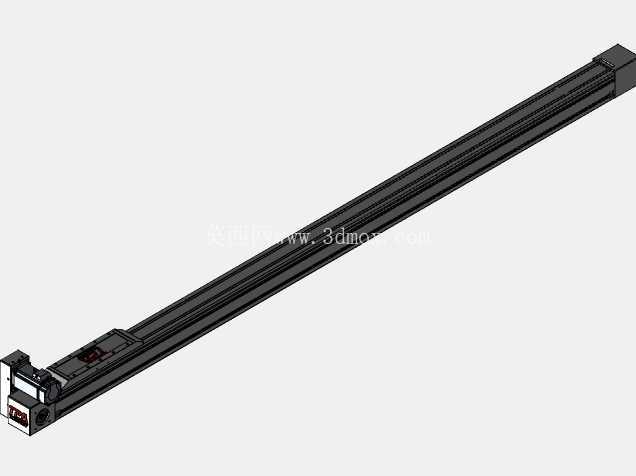

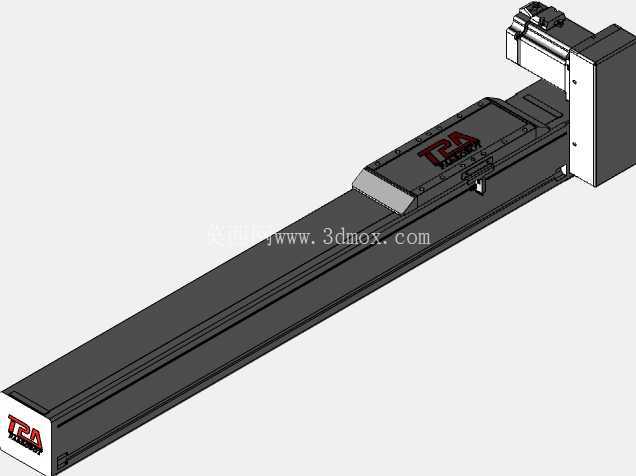

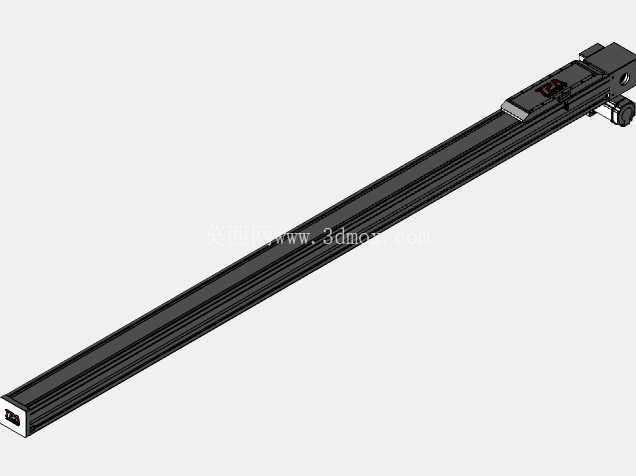

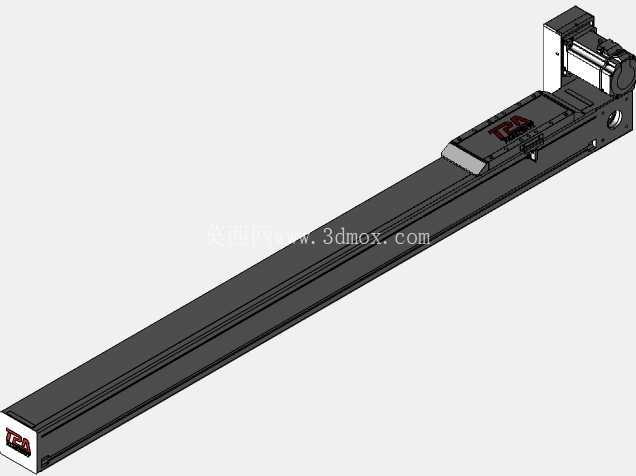

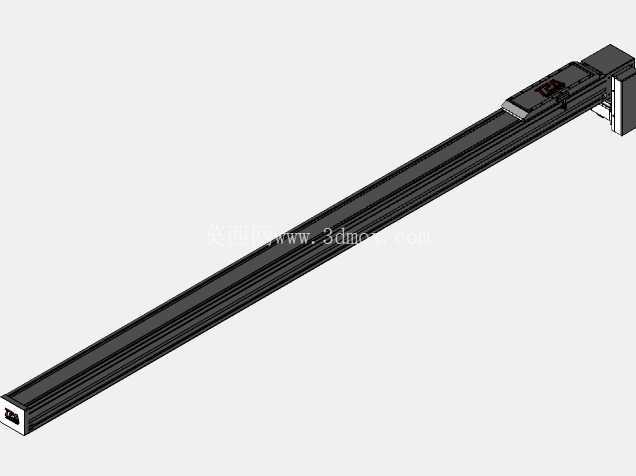

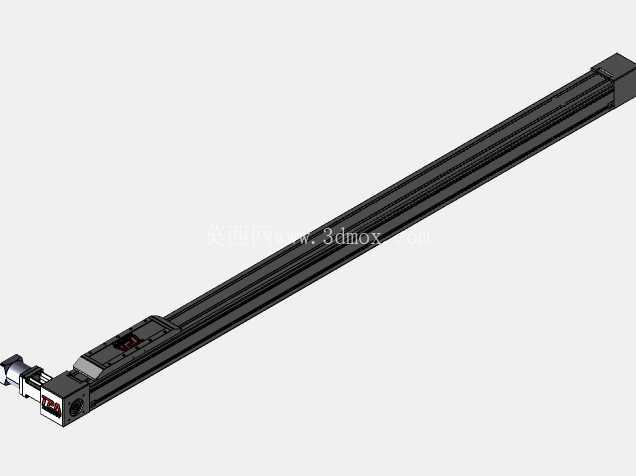

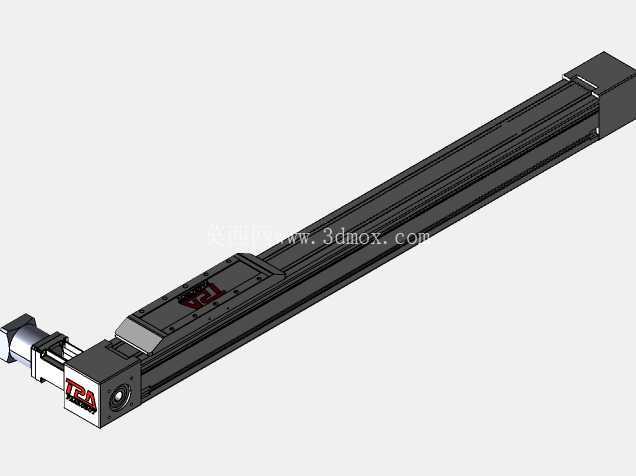

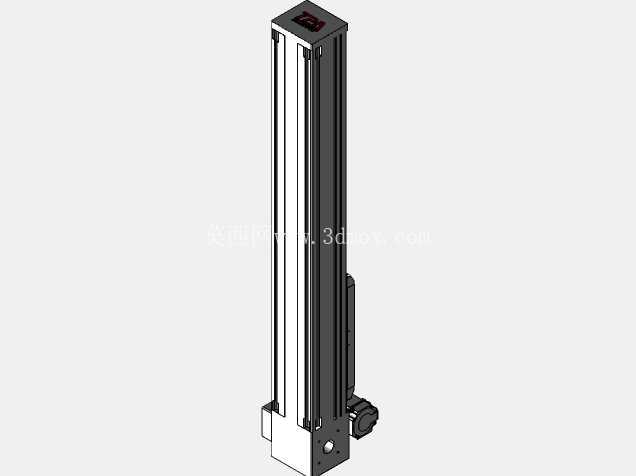

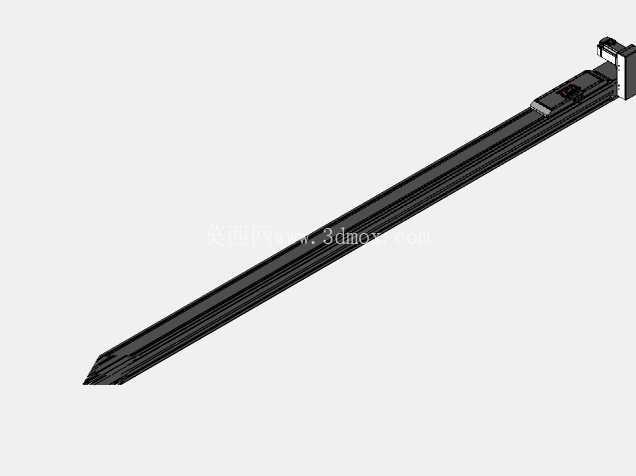

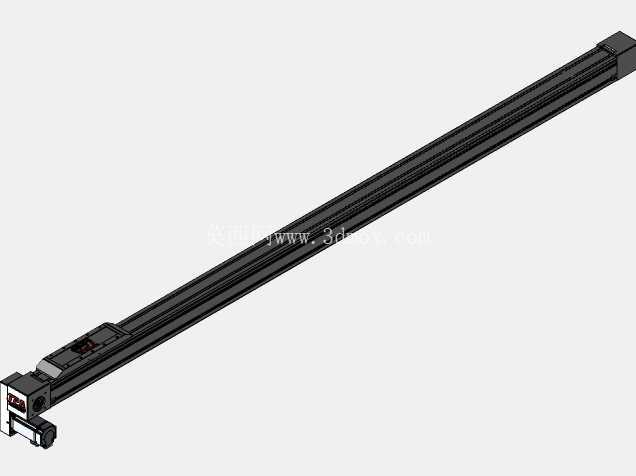

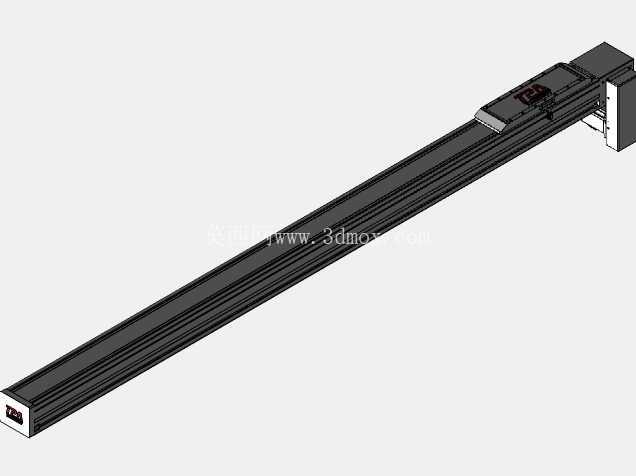

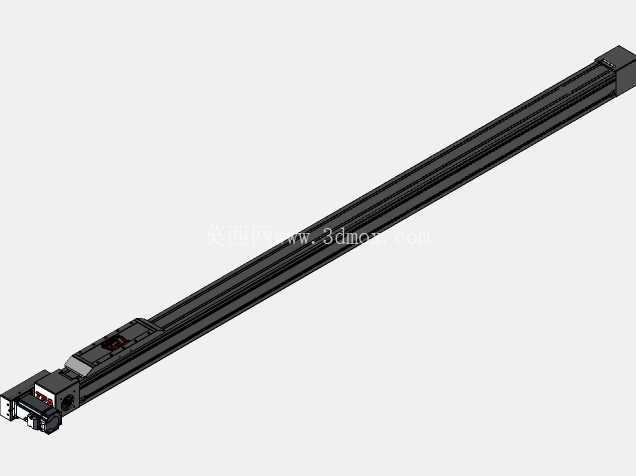

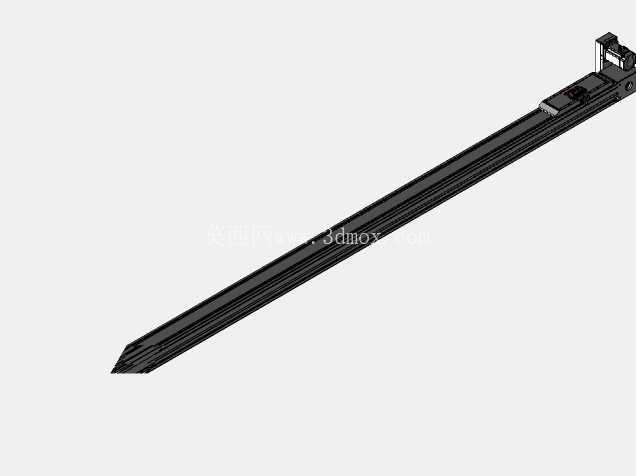

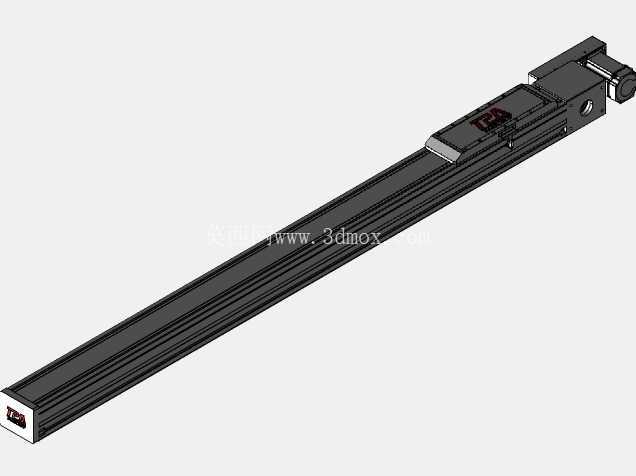

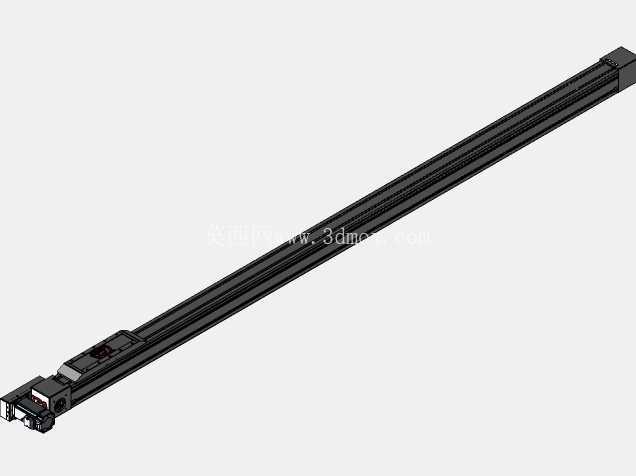

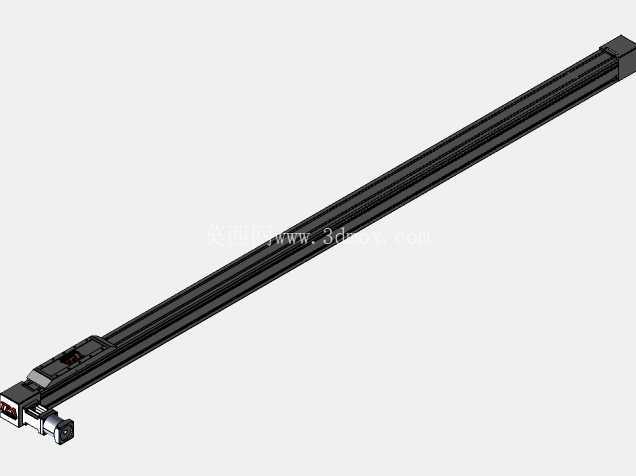

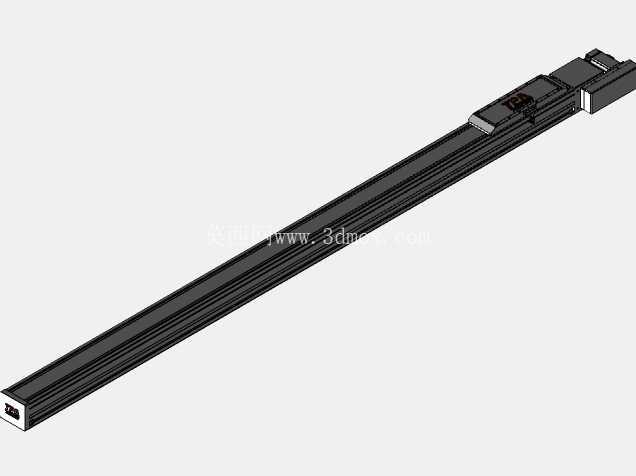

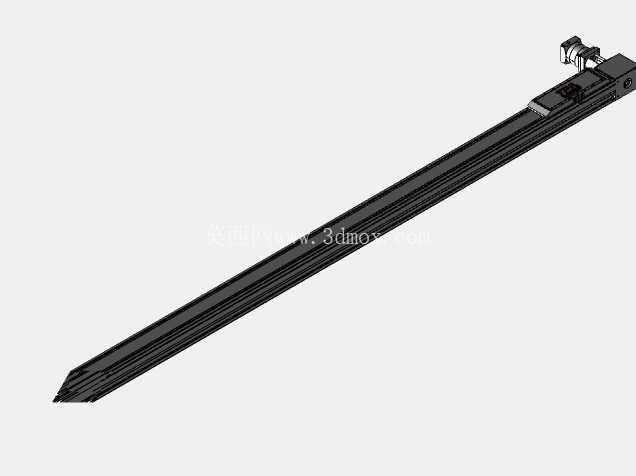

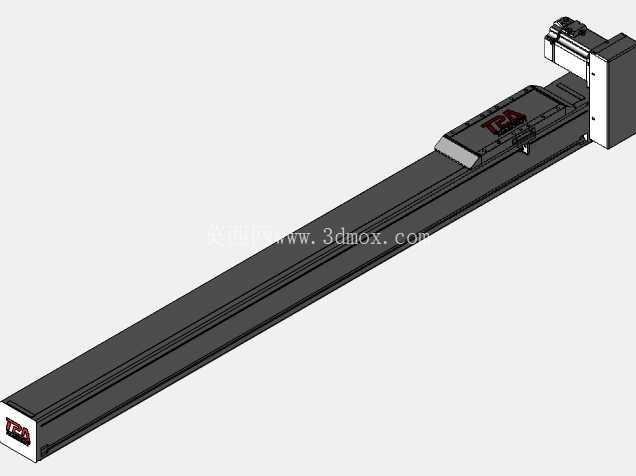

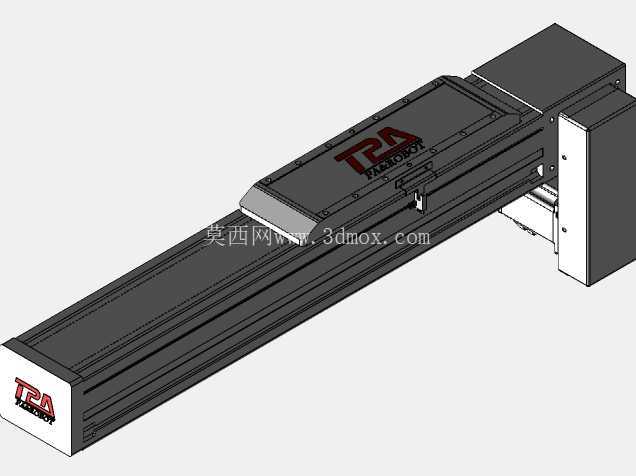

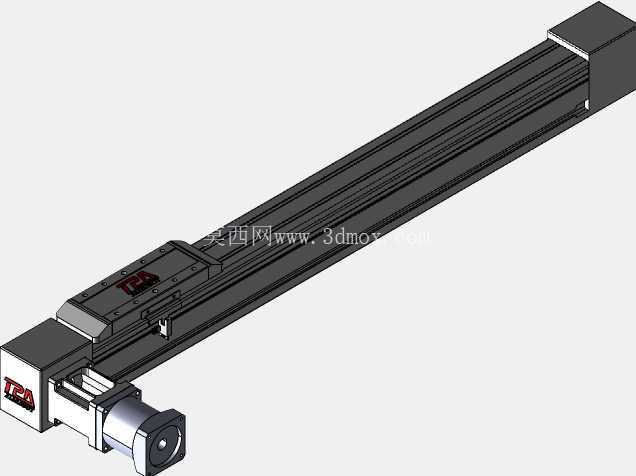

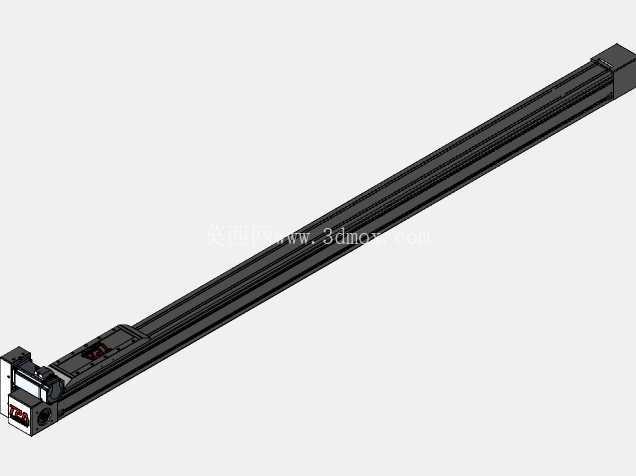

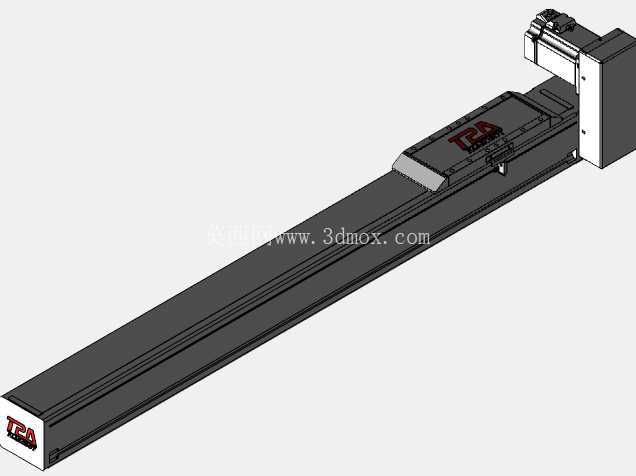

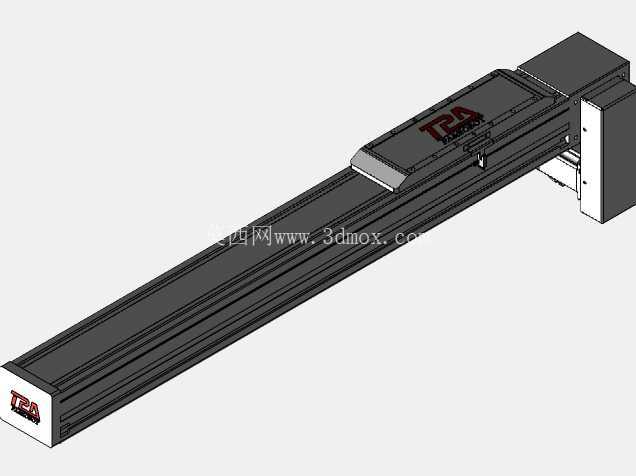

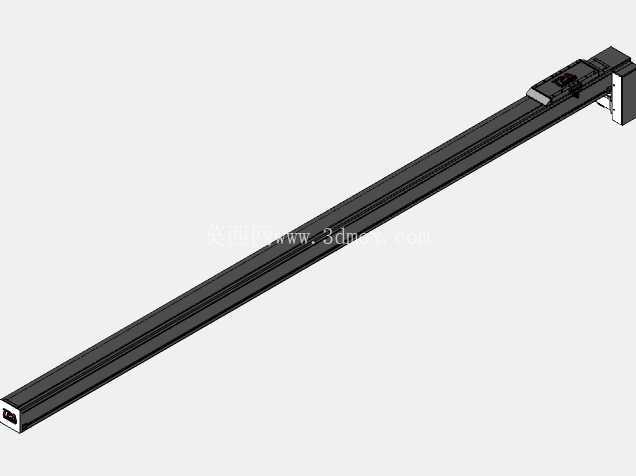

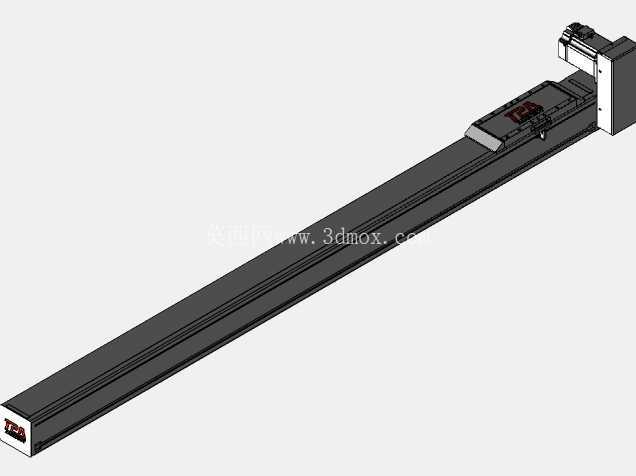

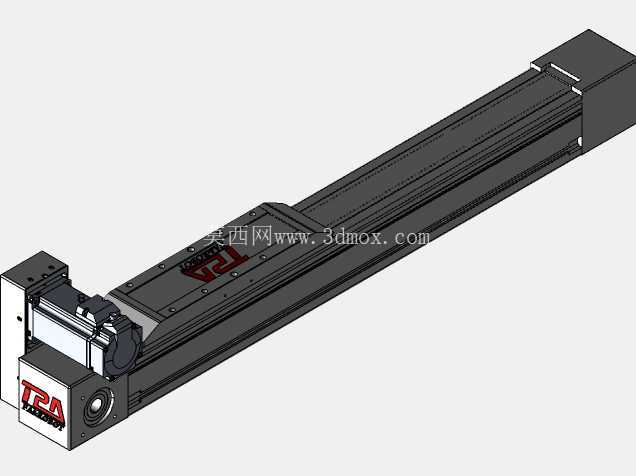

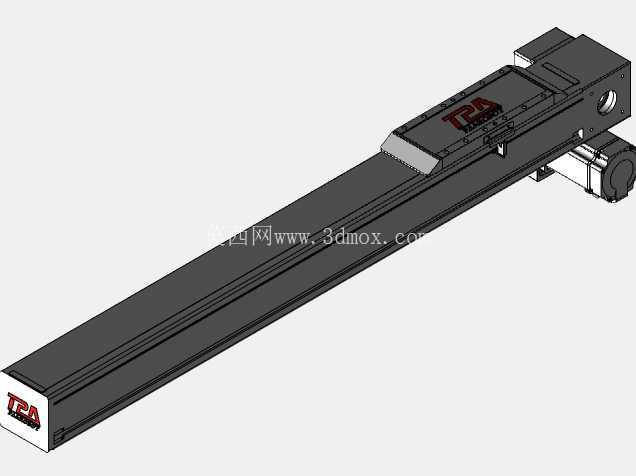

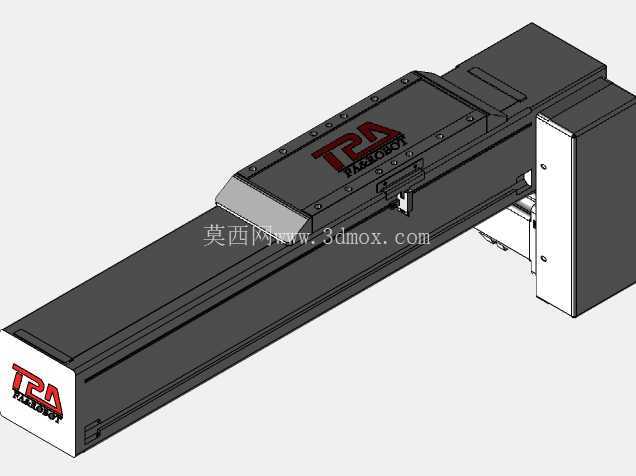

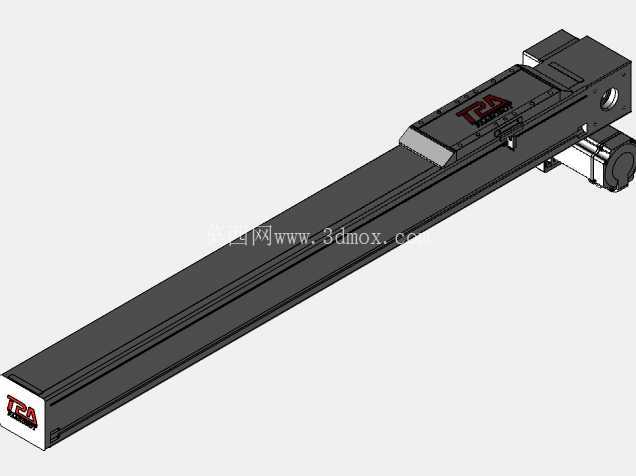

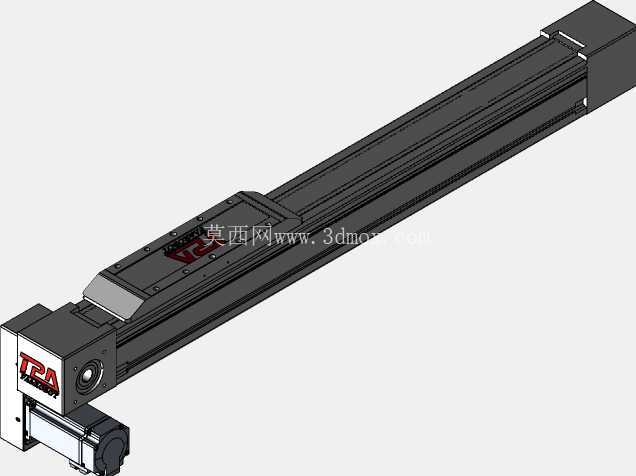

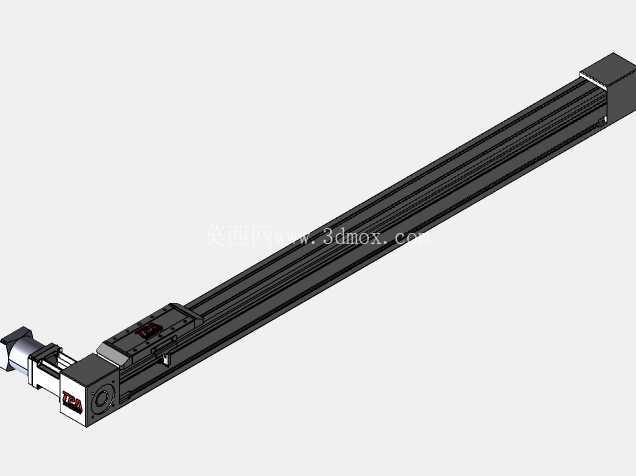

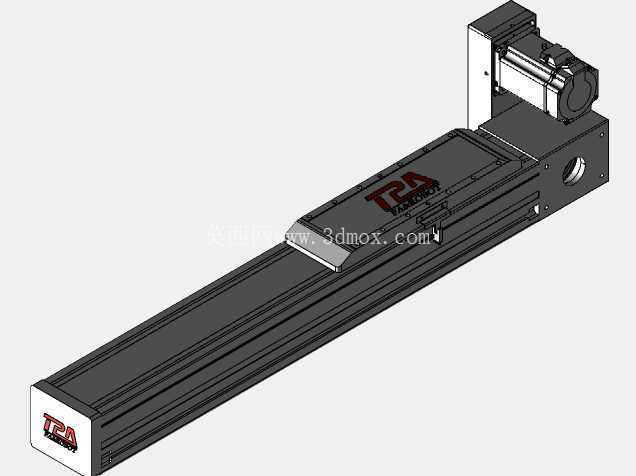

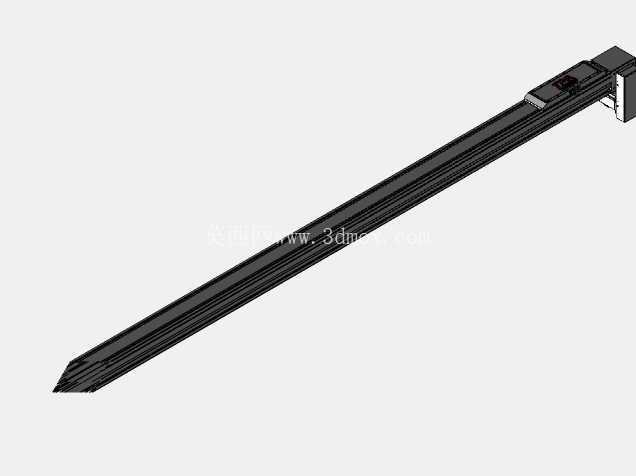

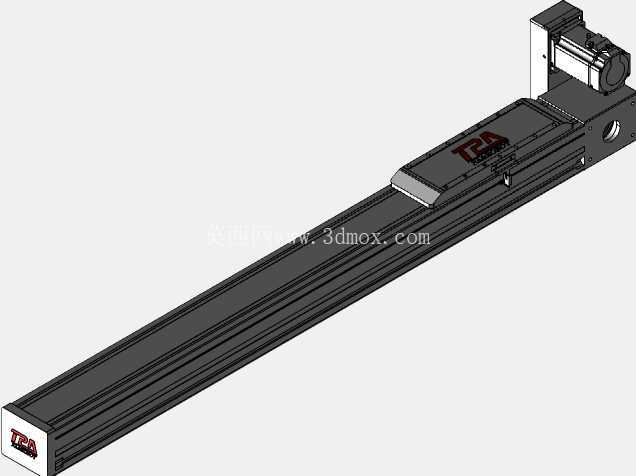

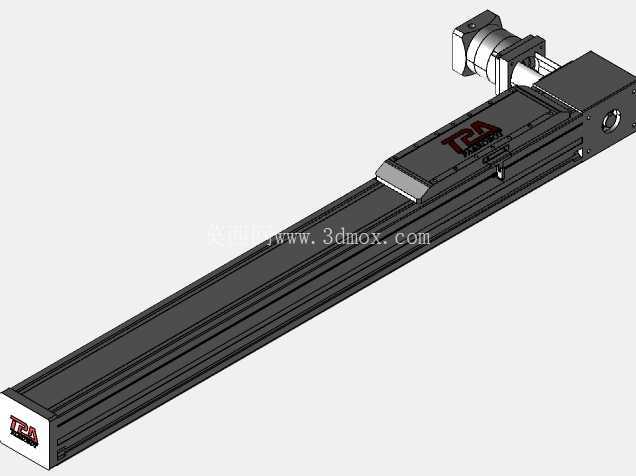

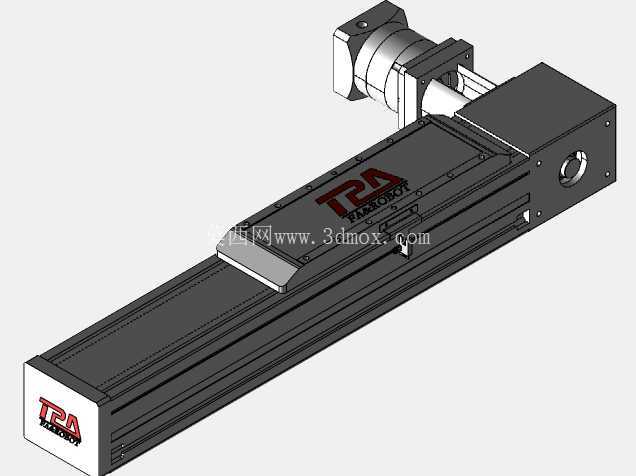

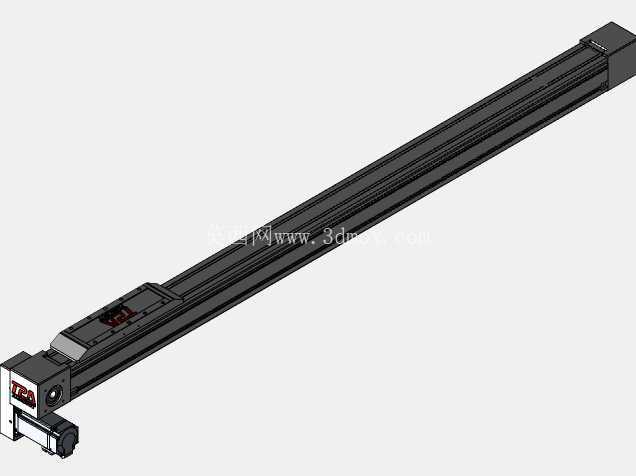

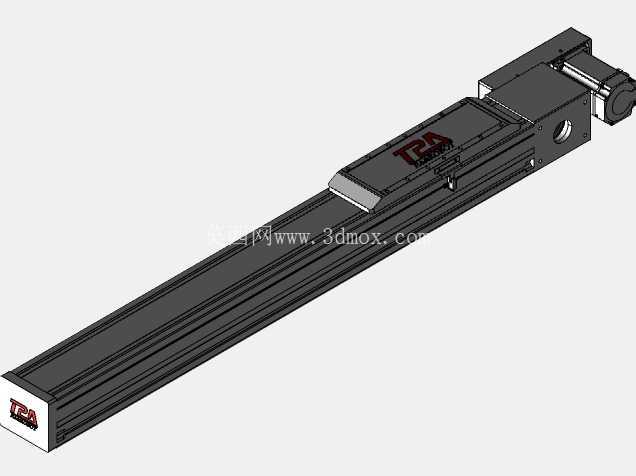

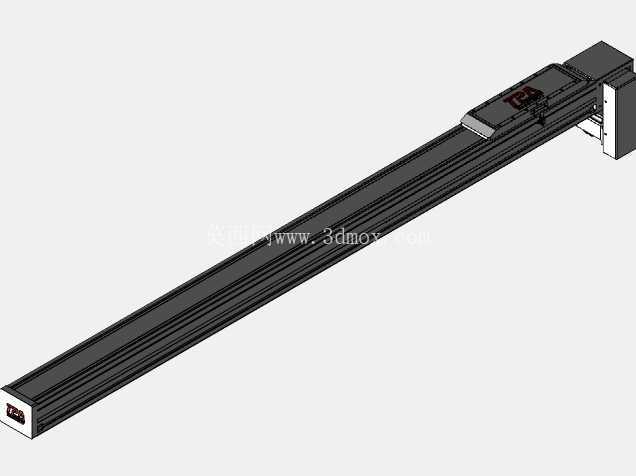

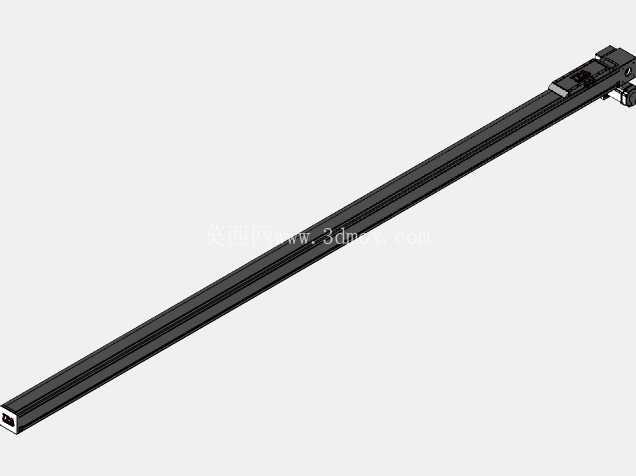

集成伺服电机的皮带驱动直线执行模组

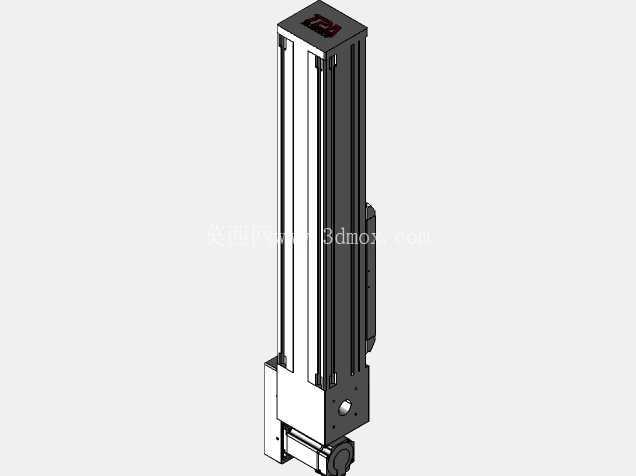

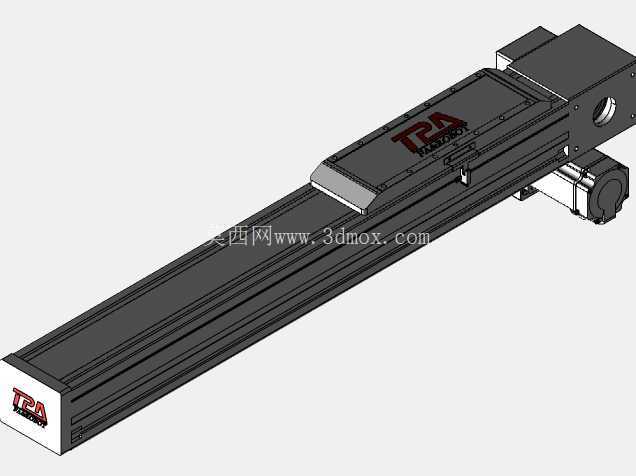

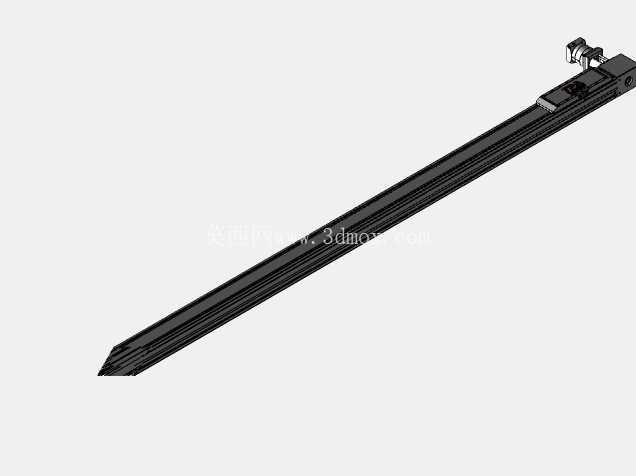

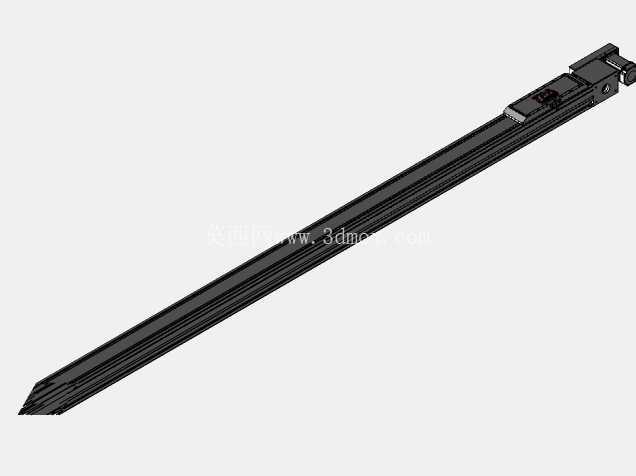

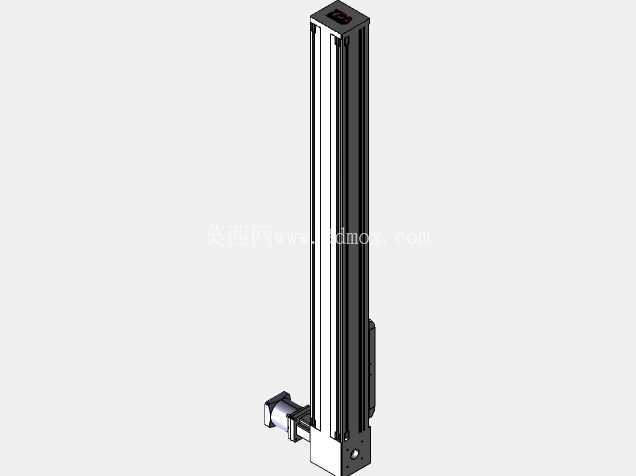

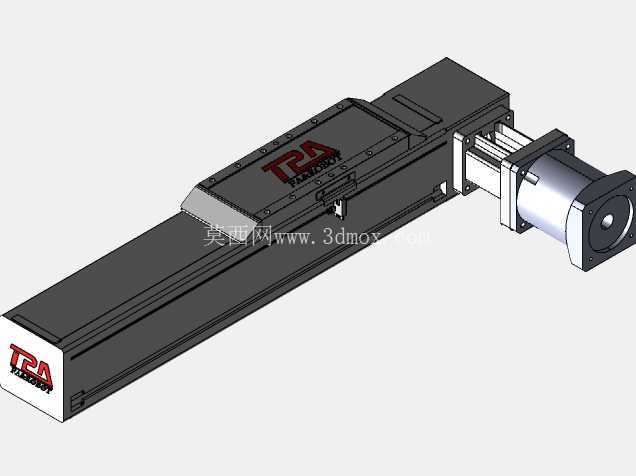

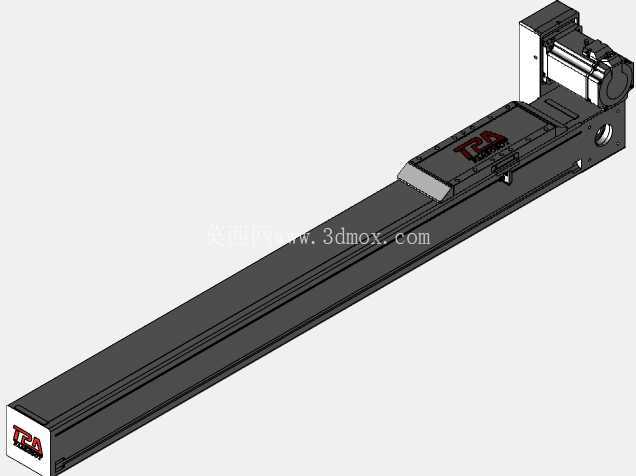

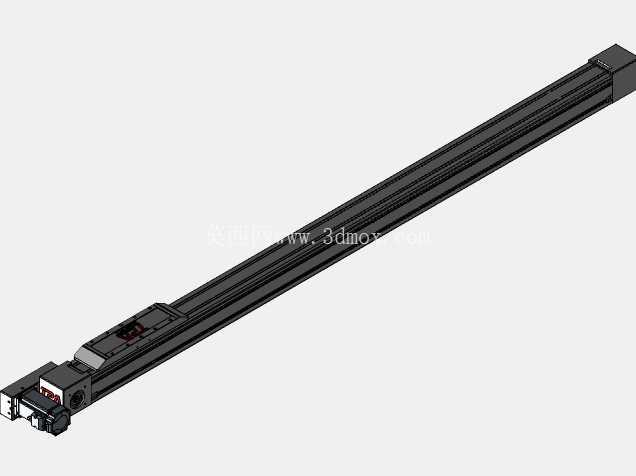

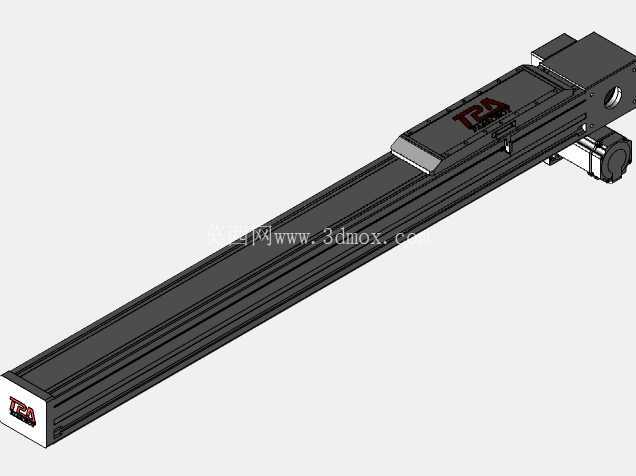

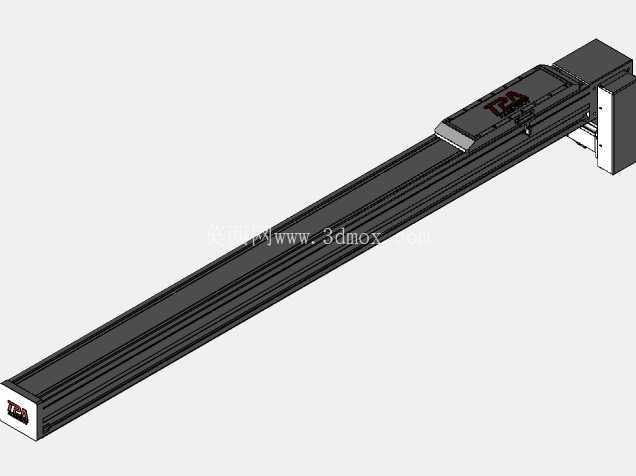

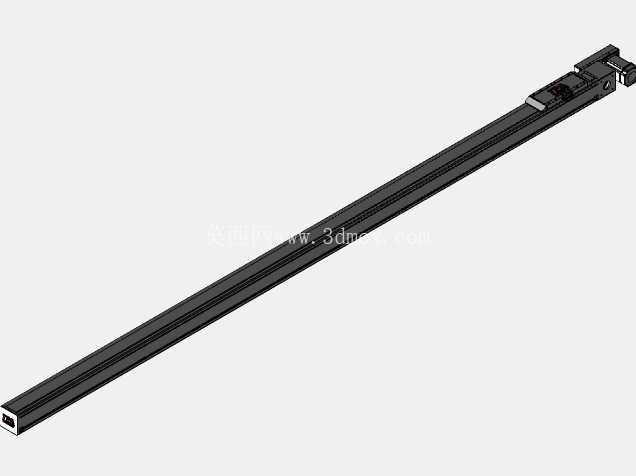

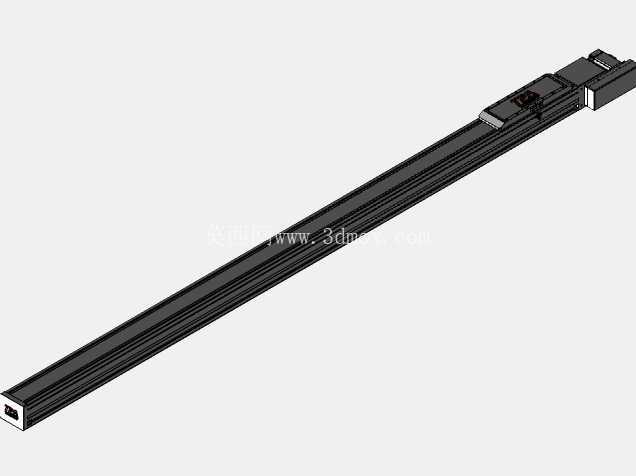

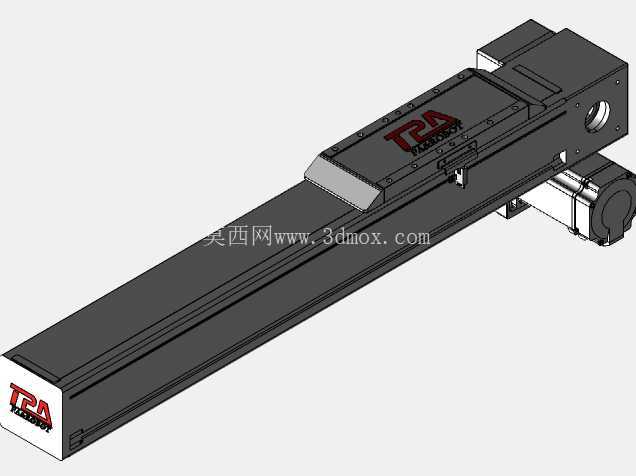

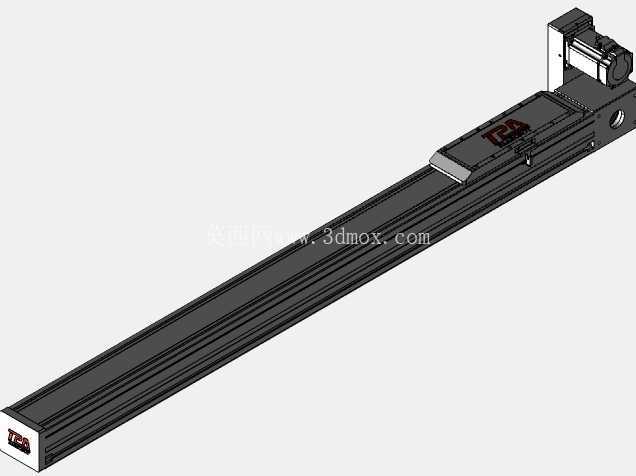

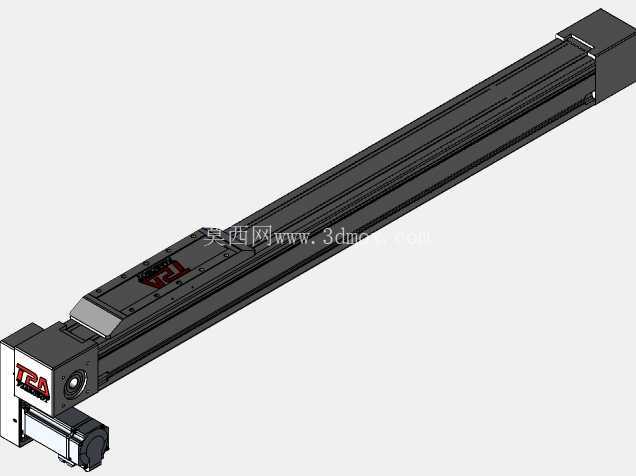

在3C电子装配生产线的点胶、螺丝锁付工位，光伏组件的串焊搬运环节，以及包装机械的物料推送工位，这类集成伺服电机的皮带驱动直线执行器是核心的直线运动执行部件，很多设备的节拍精度、运行稳定性都直接和这类模组的设计选型挂钩。从结构设计逻辑来看，这款模组采用伺服电机与皮带传动机构一体化集成的全封闭结构，区别于传统分体式的直线传动搭建方案，不需要设计人员额外做电机安装座、联轴器的适配，也不用额外设计传动部分的防尘护罩，能大幅缩短非标设备的设计周期，减少装配环节的同轴度调试工作量。全封闭的外壳结构能有效阻隔车间环境里的粉尘、切削液飞沫进入传动腔，在有少量粉尘的打磨工位、有微量冷却液飞溅的机加工上下料场景里，能降低传动副的磨损速率，延长日常维护的间隔周期。

从功能实现层面来说，这套执行机构的核心作用是把伺服电机输出的旋转运动，通过同步带传动副转换为滑座的直线往复运动，通过伺服驱动器的参数配置，可以精准控制滑座的运行速度、停留位置以及输出推力，满足不同工位的动作需求。比如在PCB板插件工位，滑座可以带动插件头按照预设的点位坐标高速移动，重复定位的精度偏差控制在极小范围内，不会出现插件偏移的问题；在轻载物料的分拣搬运场景里，水平布置的模组可以带动夹爪完成跨工位的物料转移，垂直布置时也能完成小行程的升降动作，适配不同的设备布局需求。

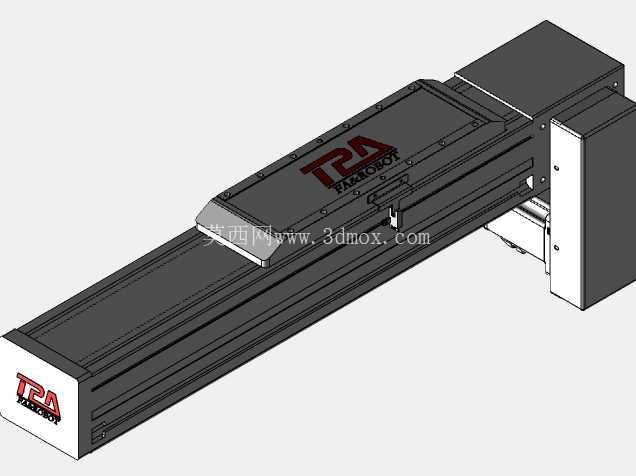

做设备布局设计时，需要重点关注模组的安装边界与尺寸适配：这类模组的本体采用硬质铝合金型材作为基础基座，型材本身的直线度经过精加工校准，安装时只需要保证安装基面的平面度在允许范围内，通过螺栓将模组基座锁紧在设备框架上即可，不需要额外做复杂的校直工序。滑座上预留了标准化的安装螺纹孔阵列，可以直接适配不同规格的气动夹爪、视觉相机、点胶阀等末端执行件，不需要单独设计转接板就能完成安装。传动部分的同步带采用内置钢丝芯的同步齿形带，传动过程中几乎没有背隙，高速运行时不会出现打滑丢步的问题，配合端部的张紧调节机构，长期运行后如果出现皮带松弛的情况，只需要微调端部的张紧螺栓就能恢复传动精度，不需要拆解整个模组本体。

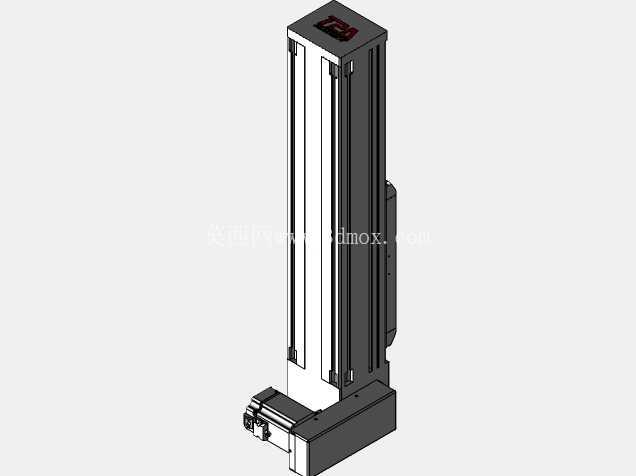

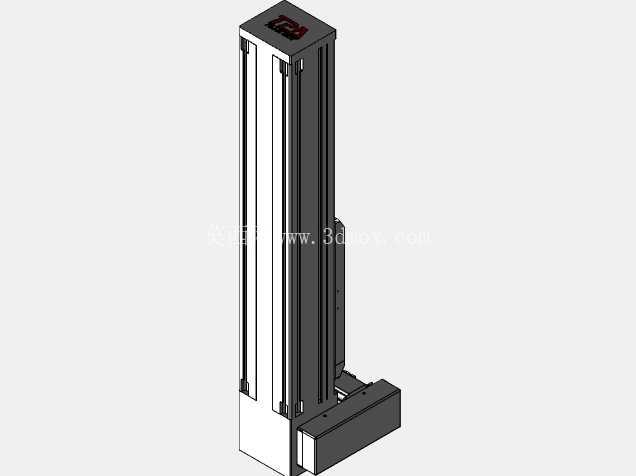

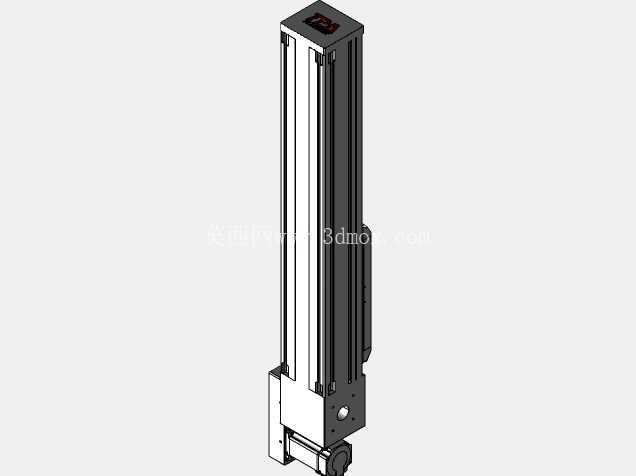

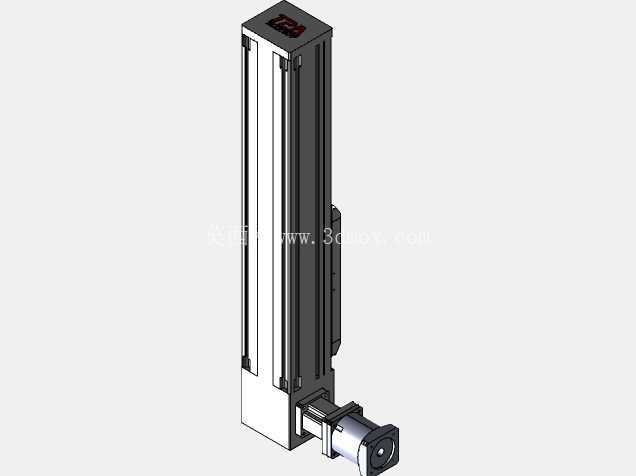

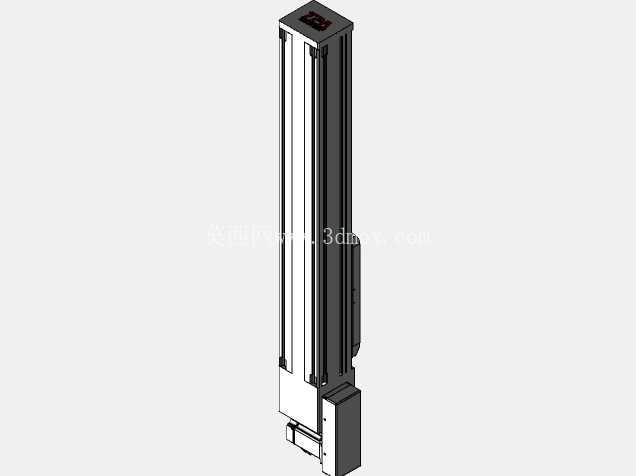

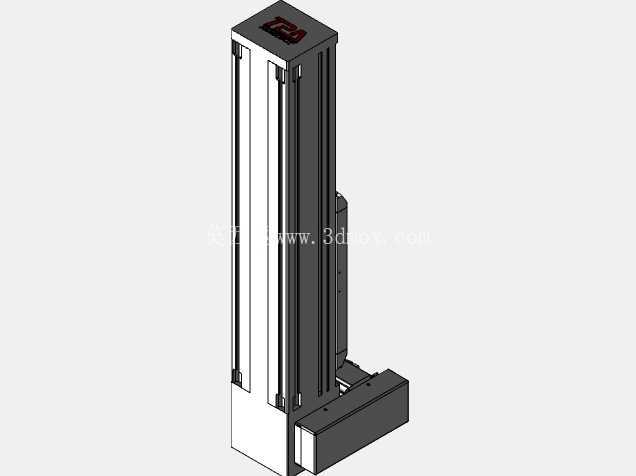

在实际选型适配过程中，设计人员需要根据工位的负载重量、运行行程、节拍速度来匹配合适的模组规格：水平安装工况下可以承载更高的负载，运行速度也能达到较高的区间，满足高速搬运的节拍需求；垂直安装时因为要克服滑座和末端负载的重力，需要搭配带抱闸的伺服电机，避免断电时滑座下坠引发设备安全事故。模组的两端都设计了硬限位挡块和传感器安装槽，可以直接安装原点传感器、正负限位传感器，不需要额外设计传感器安装支架，电气布线时可以顺着型材侧面的走线槽布置线缆，配合拖链就能完成运动部分的走线防护，避免线缆在长期往复运动中出现弯折磨损。和丝杆传动的直线模组相比，这类皮带驱动的模组更长行程下的成本优势更明显，运行噪音也更低，适合中长行程、轻中负载的高速往复运动场景，在非标自动化设备的模块化设计中，这类标准化的集成模组可以直接作为运动轴单元使用，搭配不同的安装支架就能组合成XY两轴、XYZ三轴的直角坐标运动平台，适配更多复杂的工位动作需求，减少设计人员的重复建模工作量，也能降低设备的装配调试难度，提升设备整体的交付稳定性。
