多自由度工业物料多轴输送设备结构

在汽车零部件焊装线、3C电子组装段、仓储分拣接驳区这类对物料流转节拍、定位精度有严苛要求的场景里，常规带式、辊筒式输送机往往只能完成单方向直线输送，无法适配多工位变距、转角避让、跨高度差的物料转运需求，这款多轴输送设备的结构设计，正是针对这类痛点完成的方案落地。从实际产线适配角度看，该设备可直接对接上游加工中心出料端、下游装配工装定位台，无需额外增设转序机械手即可完成物料在X向长距离输送、Y向工位偏移、Z向高度抬升以及小角度旋转对位的复合动作，单台设备即可覆盖传统输送线搭配2台辅助移栽机构的功能区间，能有效缩减产线占地长度，减少多设备衔接的定位误差累积。

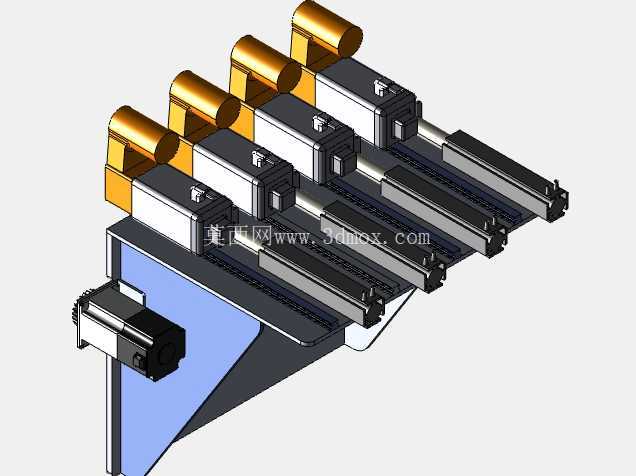

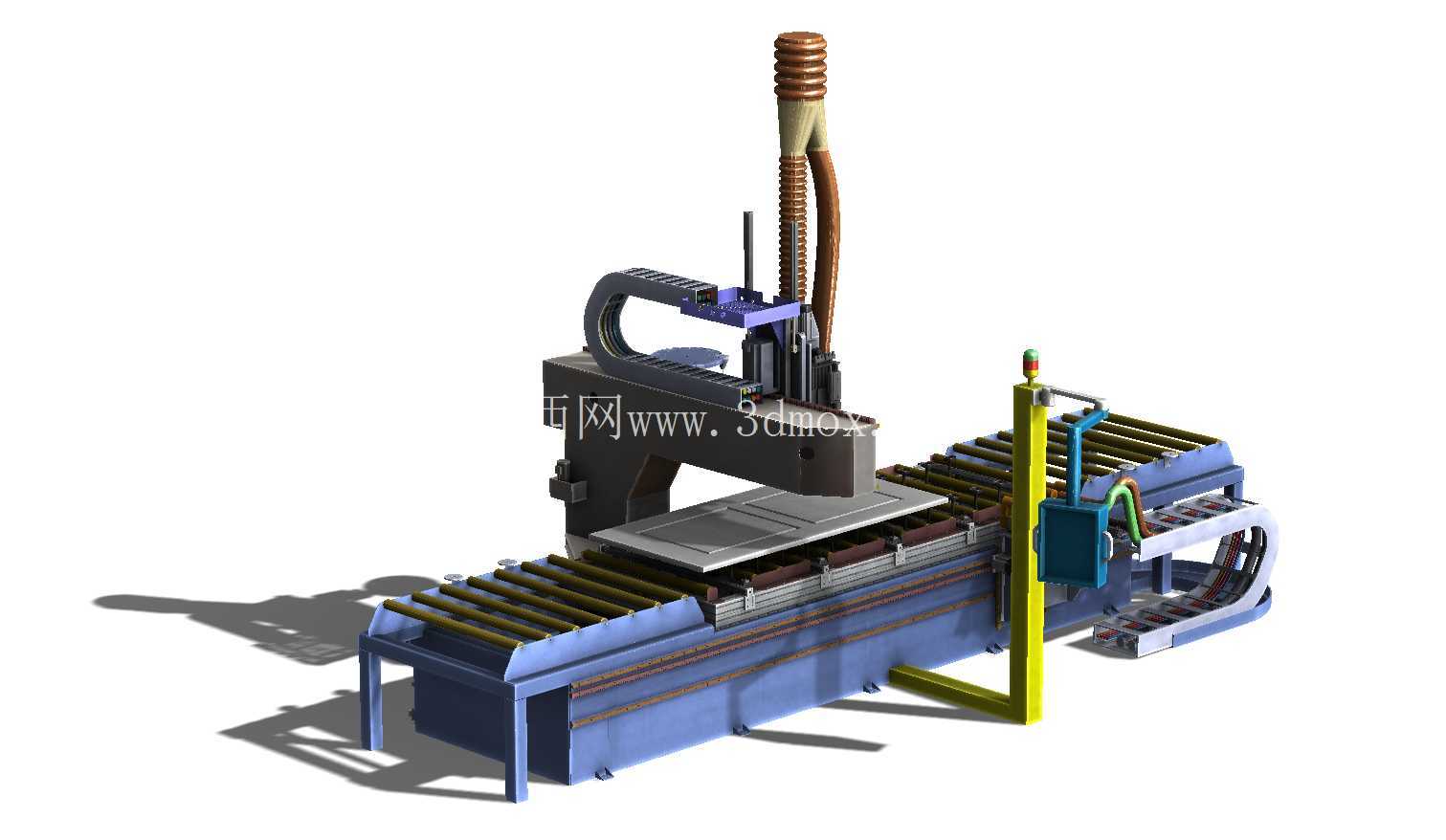

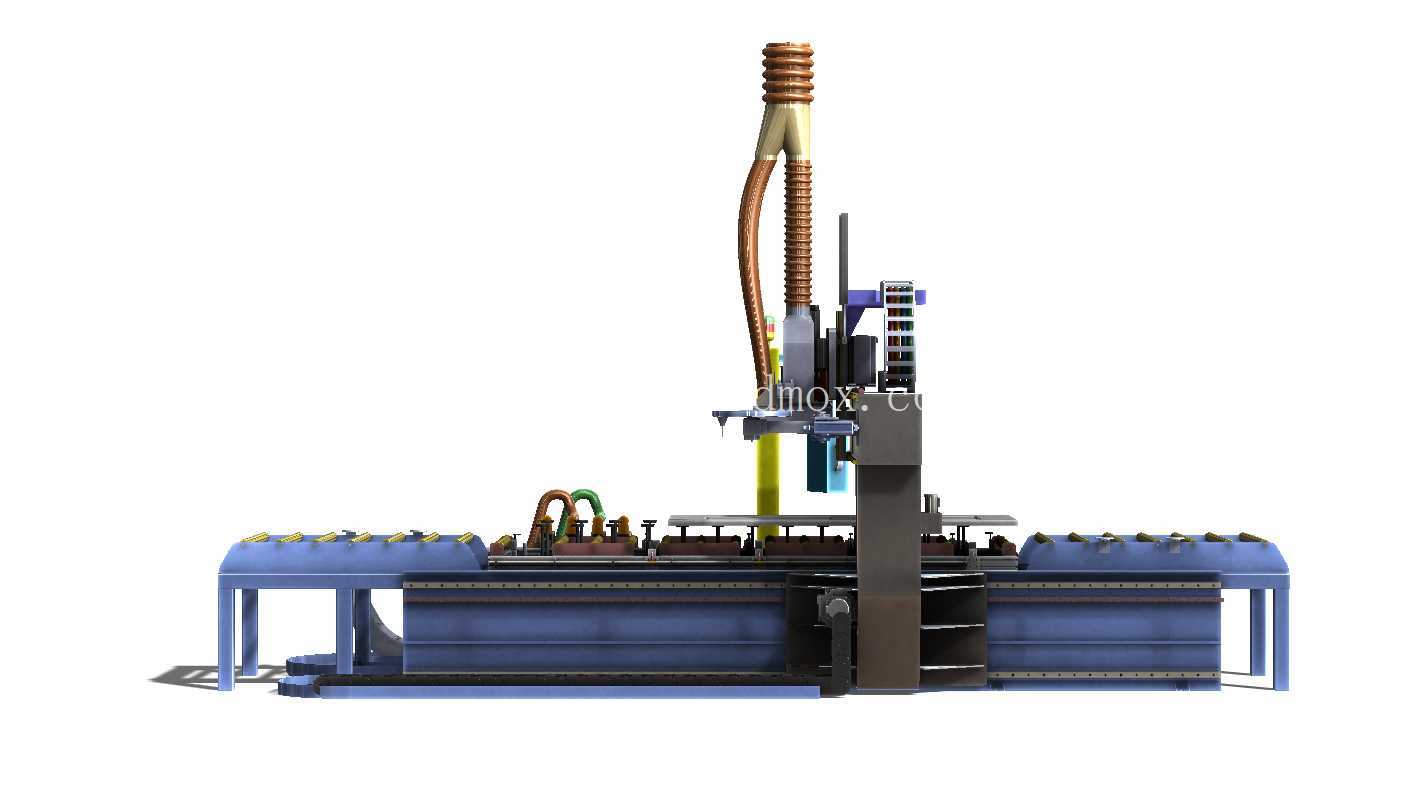

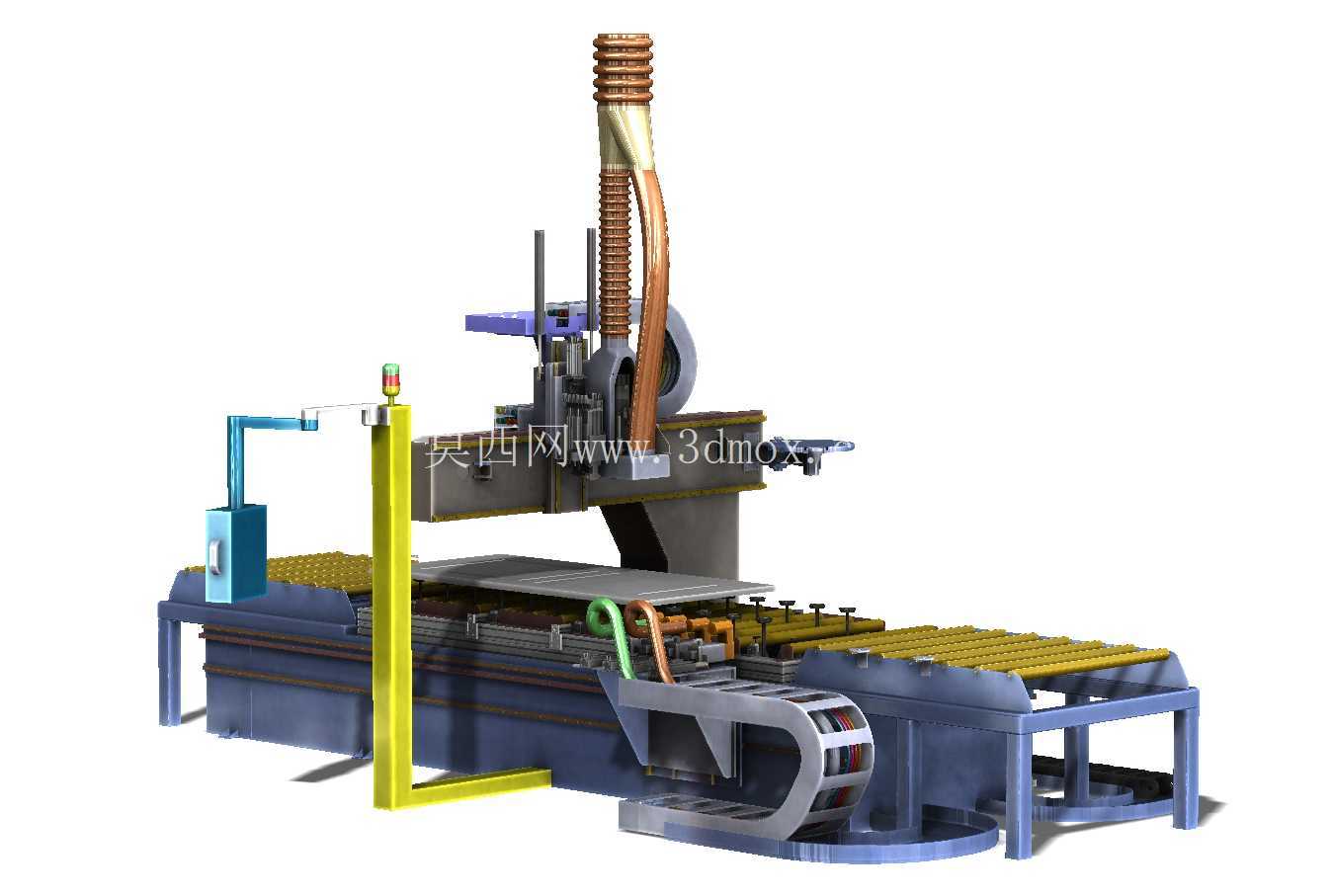

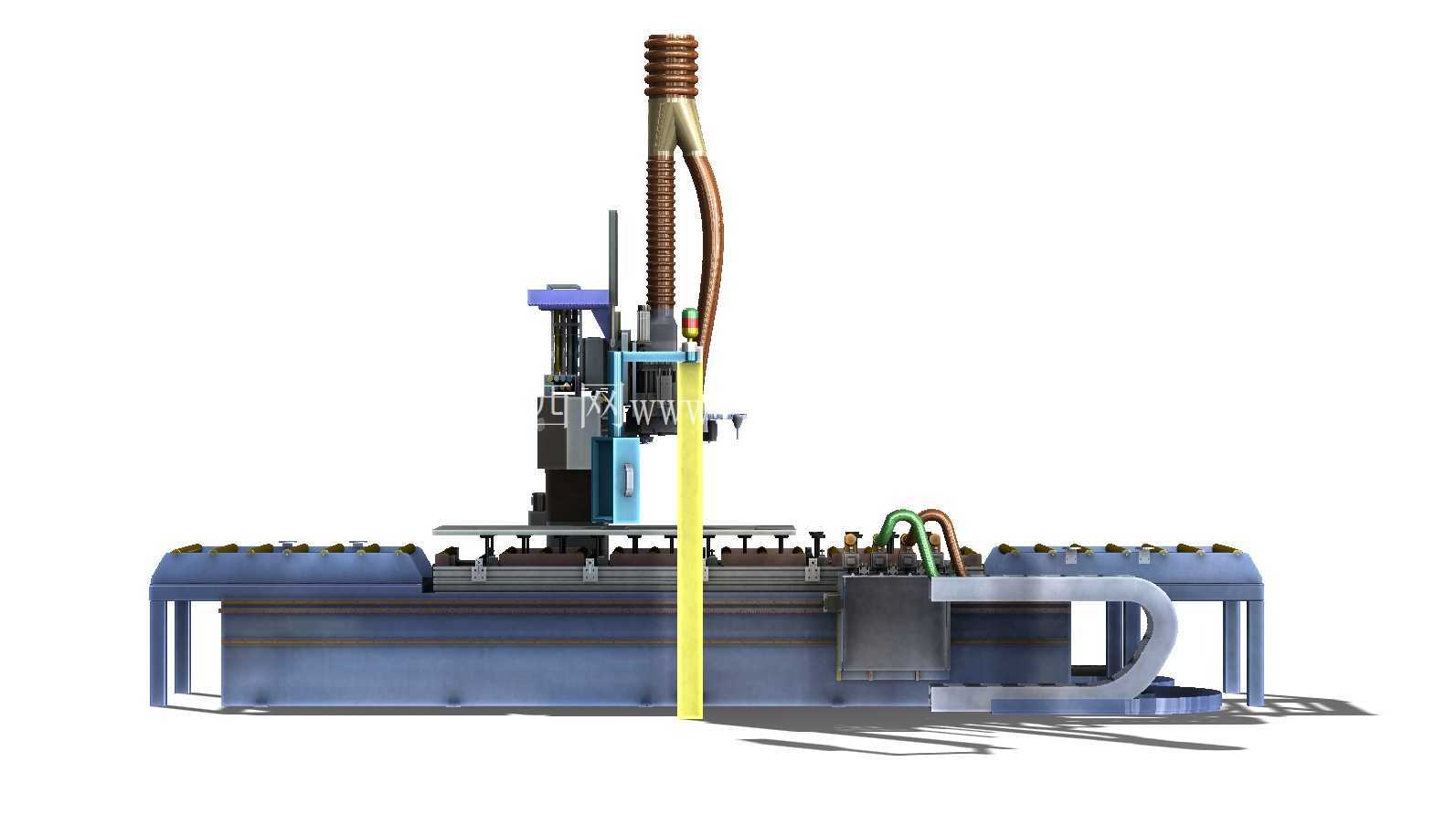

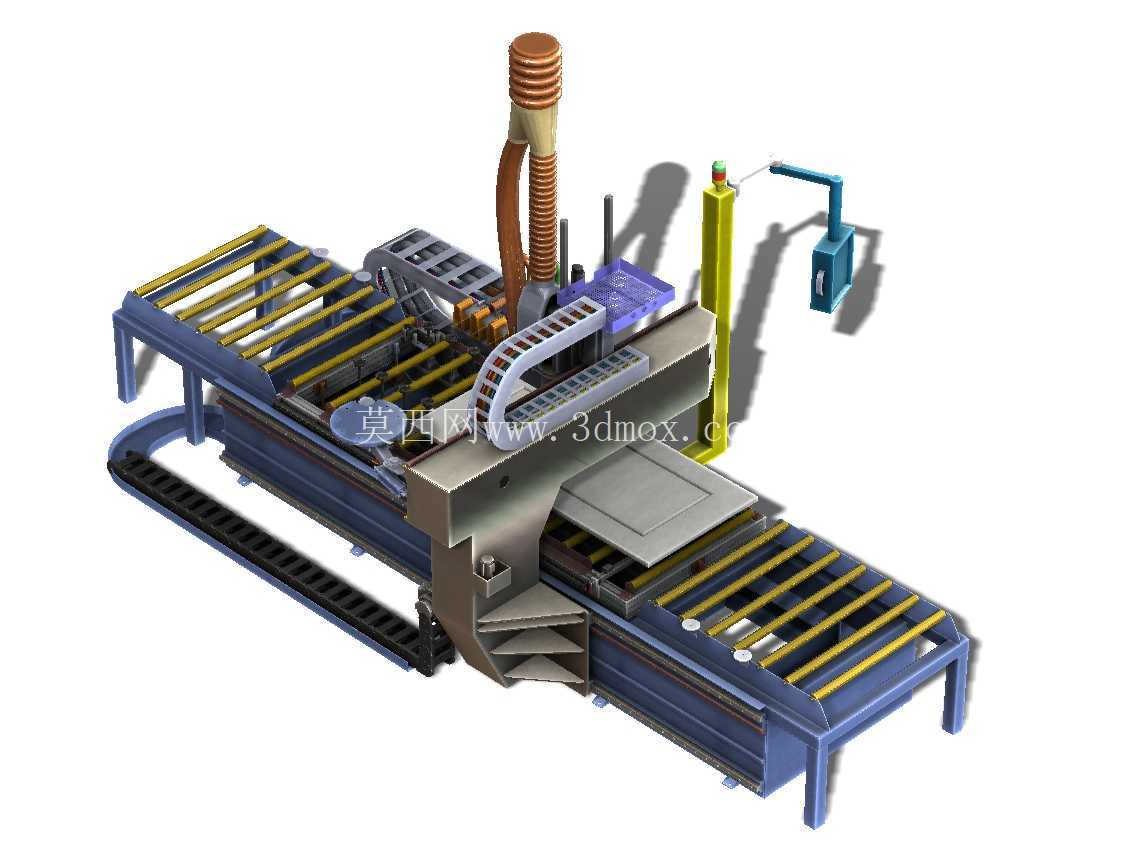

从功能特性层面拆解，设备底部采用分段式辊道承载结构，辊面做防滑滚花处理，单段辊道承载阈值可适配120kg以内的工装托盘载料输送，辊道间隙预留5mm排屑空间，可适配机加工场景下的切削碎屑掉落排出，避免卡滞辊轮转动。横跨辊道上方的多轴执行模组采用铝型材拼接框架作为安装基准，Z向升降轴采用带导杆的丝杆传动结构，侧方布设的高柔性拖链内置动力线缆与气路管线，拖链弯曲半径预留1.5倍线缆直径余量，可避免往复运动过程中线缆出现折损、气路弯折漏气的问题。设备侧方竖立的带三色警示灯的安装立柱，可直接集成现场IO控制模块，无需额外布设外置控制箱，警示灯可实时反馈设备运行、待机、故障三种状态，便于现场运维人员快速识别设备工况。

设计思路上，这款设备全程采用模块化拆分逻辑，底部辊道段按0.8m标准节距做分段设计，可根据现场产线实际长度做增减拼接，无需重新加工整体机架；上方的多轴移栽模组与底部辊道采用螺栓快装结构连接，安装定位面做销孔定位设计，现场组装时无需反复校准同轴度，单组模组的安装调试时间可控制在4小时以内。考虑到工业现场的安装边界限制，设备整体宽度控制在1.6m以内，Z向最大抬升高度距辊道面为420mm，X向输送行程可按标准节拓展，设备底部预留100mm高度的调平地脚安装空间，可适配地面平整度偏差在15mm以内的车间安装环境，无需额外做地面预埋处理。设备侧方的管线排布全部沿机架内侧的线槽布设，外侧无凸出的管线结构，可避免现场人员走动、物料转运过程中出现勾挂风险，设备运动区域的边缘预留300mm的安全维护间距，满足工业设备安全防护的间距要求。

在实际工况适配中，该设备的控制系统可直接对接产线总控PLC，支持PROFINET、Modbus两种主流通讯协议，可根据产线节拍调整输送速度、移栽定位精度，Z向轴带抱闸制动功能，断气断电状态下可保持当前位置不会出现下坠，避免物料掉落损伤。针对装配线场景的频繁启停需求，设备传动部位的轴承全部采用免维护密封轴承，润滑周期可达12000运行小时，日常运维仅需定期检查拖链内管线磨损情况、辊道转动顺畅度即可，大幅降低现场运维工作量。不同于常规输送设备的固定功能设计，这款多轴输送结构的移栽末端预留标准安装法兰，可根据实际载料需求更换吸盘、夹爪、托盘支撑等不同执行端，适配从板式零部件、盒装物料到异形工装件的不同输送需求，无需对主体结构做大幅改动即可快速切换生产场景。
