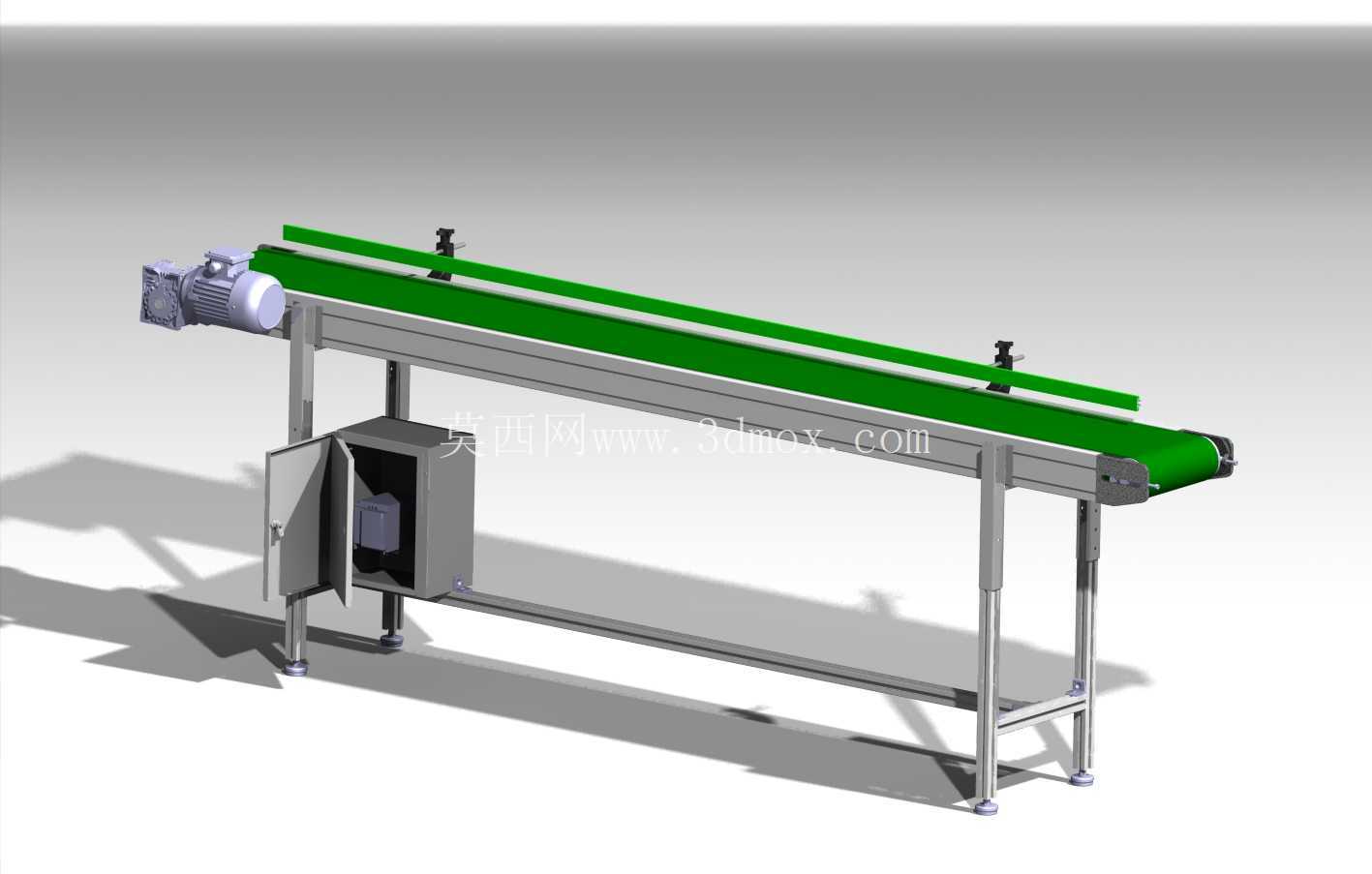

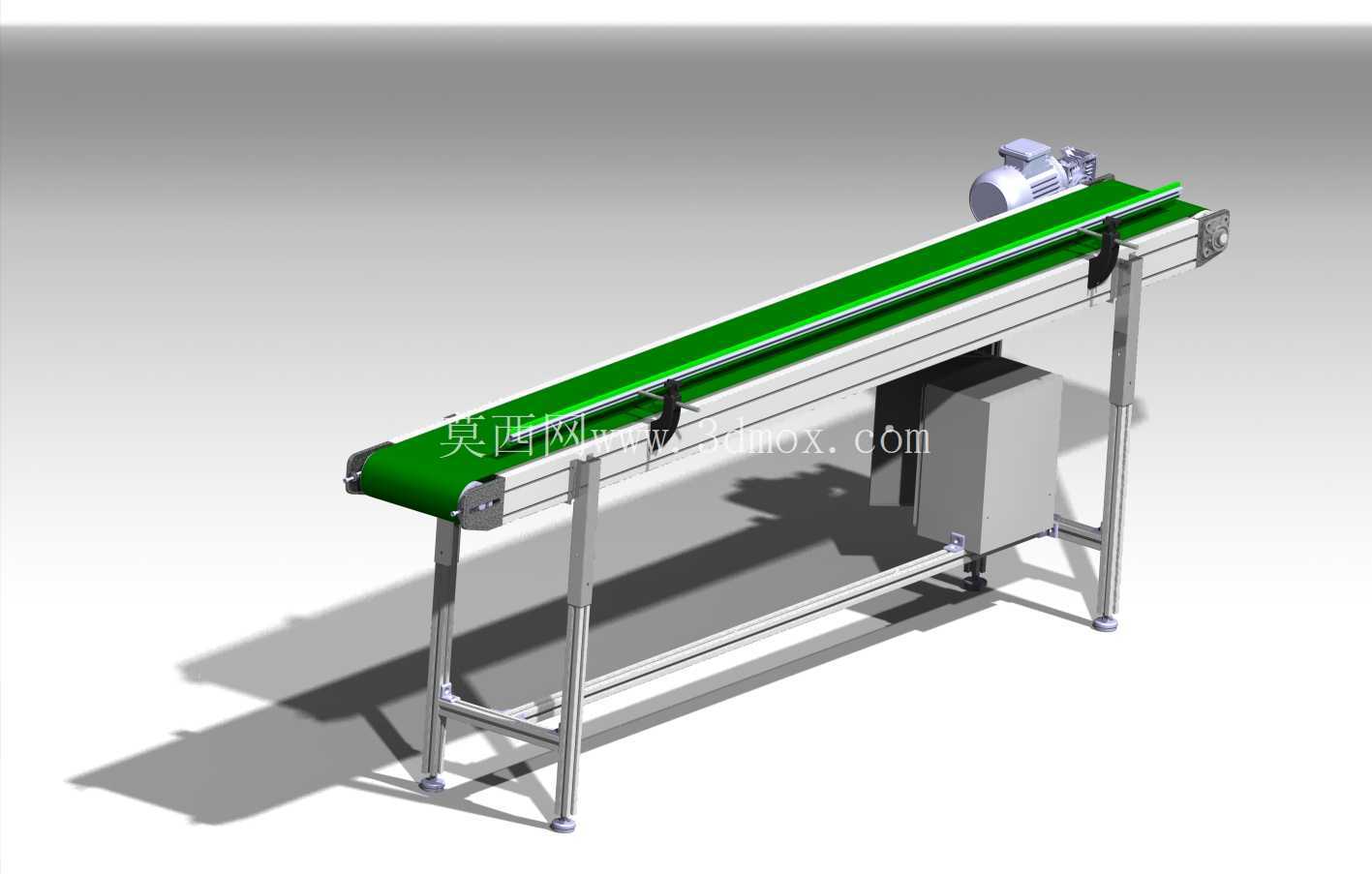

带侧置电控柜的绿色PVC皮带输送设备

这款PVC皮带输送设备的设计初衷，是适配轻工制造、食品包装、电子元器件组装等场景的短距离物料转运需求，相比滚筒输送线，PVC皮带的接触面摩擦力更大，不会出现小件物料卡滞、打滑的问题，对于表面易刮花的塑胶件、包装成品、零散电子配件的输送适配性更强。设备整体采用方通焊接机架作为承载主体，四条支撑腿底部配置可调脚杯，可根据现场地面平整度调整机架水平度，单条支撑腿的调节行程预留了50mm，能适配多数车间的地面安装误差，机架整体做了喷塑防锈处理，日常生产中溅落的切削液、包装碎屑都可以直接擦拭清理，不会出现漆面脱落锈蚀的问题。

驱动端布置在设备一侧，采用减速电机直连主动辊的传动结构，省去了额外的链轮链条传动环节，既减少了传动损耗，也降低了日常维护的点位，日常巡检只需要检查主动辊、从动辊的轴承运转状态即可，不需要定期给链条加注润滑脂，对于洁净度要求稍高的组装车间、包装车间更友好。皮带上方配置了可调节的侧边导向挡条，挡条通过T型螺栓固定在机架两侧的铝型材槽内，可以根据输送物料的宽度调整挡条间距，调整范围覆盖100mm到皮带有效宽度的90%，不管是盒装产品还是零散的小零件，都能通过调整挡条避免物料在输送过程中从侧边掉落，挡条采用光滑的PP材质，不会刮花物料的外包装。

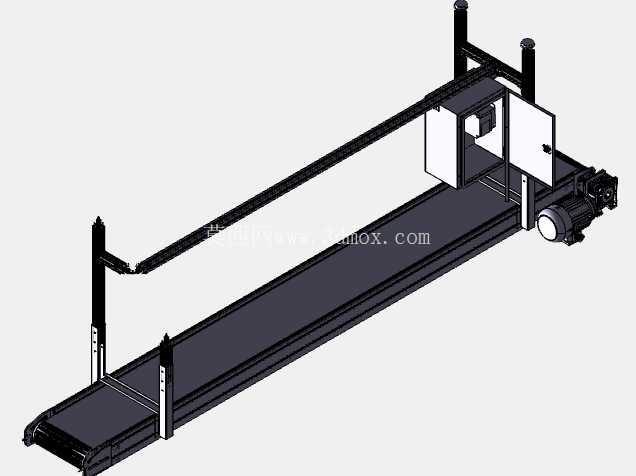

机架侧部集成了独立的电控柜，柜门做了带锁的密封设计，柜内预留了变频器、断路器、启停按钮的安装位，不需要额外在现场布置独立的电控箱，设备到场后只需要接入主电源就可以完成接线调试，电控柜的安装位置避开了皮带的落料区域，日常操作启停按钮不需要探身到输送线下方，操作安全性更高。从动辊端配置了皮带张紧调节机构，通过两侧的调节螺栓可以调整皮带的张紧度，同时纠正皮带运行过程中的跑偏问题，调节精度可以控制在1mm以内，不需要拆卸机架护板就可以完成张紧调整，日常运维的操作门槛很低。

从安装边界来看，设备整体的宽度控制在机架外侧尺寸加100mm的操作预留空间即可，长度方向不需要额外预留传动端的冗余空间，因为驱动电机是侧置布置，不会超出机架的长度范围，对于车间内流水线拼接、现有生产线改造的场景适配性很强，不需要额外切割现有工位的台板就可以完成嵌入安装。皮带的运行速度可以通过柜内的变频器调整，调速范围覆盖0.1m/s到1.5m/s，可以匹配前后端设备的生产节拍，不管是衔接注塑机的出料端，还是对接包装机的上料工位，都可以通过速度调整实现节拍匹配，不会出现物料堆积或者供料不足的问题。

设备的托板采用镀锌钢板折边制作，铺设在皮带回程的上下层之间，全程支撑皮带的承载面，即使输送重量稍大的盒装工件，也不会出现皮带下凹、物料倾斜的问题，托板和皮带之间的间隙控制在2mm以内，不会出现摩擦异响，也不会因为间隙过大卡入细小的物料碎屑。机架的支腿之间配置了横向的连接方通，提升了整体机架的刚性，即使设备长度达到4米，满载运行的时候也不会出现机架晃动的问题，不需要额外在地面打膨胀螺栓固定，对于需要经常调整生产线布局的车间来说，移位调整非常方便，只需要松开脚杯的锁紧螺母就可以推移设备到新的位置，重新调平即可投入使用。

在细节设计上，所有的辊筒两端都配置了密封轴承，避免生产过程中的粉尘、碎屑进入轴承内部卡滞辊筒，轴承座采用外露式的安装结构，后期更换轴承不需要拆解整个机架，只需要拆下轴承座的固定螺栓就可以抽出辊筒完成更换，维修耗时比传统的内置轴承结构缩短60%以上。皮带采用环形无缝PVC材质，接头处做了热硫化粘接，接头厚度和皮带本体一致，运行过程中不会出现接头处跳动、异响的问题，皮带表面的摩擦系数稳定，长期使用不会出现表面硬化、打滑的问题，正常工况下的使用寿命可以达到3年以上，不需要频繁更换皮带。
