小型370规格空气泵电机结构设计

在小型气动系统的选型与结构适配过程中，370规格的空气泵电机是桌面级负压发生、小流量正压供给场景里的常用核心部件，这类部件常被集成在小型美容仪、手持真空包装设备、医用微量雾化装置、小型水族增氧模块以及桌面级自动化吸附工装里，作为气压发生的动力核心存在。从结构设计的角度来看，这款电机采用同轴集成式布局，将驱动电机部分与泵体压缩腔体做了同轴串联设计，输出端的偏心轴直接连接泵腔的往复运动结构，省去了额外的传动连接部件，既压缩了整体轴向尺寸，也减少了传动环节带来的效率损耗与运行异响。

从安装边界来看，这款电机的主体圆柱段采用等径设计，泵体端盖处设置有环形密封槽，配套的橡胶密封圈可以在安装时实现泵腔与外部安装基座的静密封，避免气压泄漏；输出轴端采用扁位结构设计，与泵体的偏心轮配合时可以传递更大的扭矩，避免高速运转时出现轴孔打滑的问题。在实际选型适配时，需要注意主体圆柱段的径向安装空间预留，端盖处的密封槽需要匹配对应线径的密封圈，安装固定时优先采用端盖周向的卡扣或者端面螺丝固定，避免对电机壳体施加径向夹持力，防止壳体变形导致内部转子卡滞。

功能特性层面，这款集成式电机可以同时提供真空负压与正压输出，在额定工作电压下可以稳定输出适配小型气动系统的气压流量，能够满足单工位小型吸附工装的负压保持需求，也可以为小流量的气动元件提供稳定的正压气源。设计过程中，将电机的换向器与碳刷结构做了密封隔离处理，避免泵腔工作时的水汽、粉尘进入电机内部，延长部件的连续工作寿命；端盖处的进出气口采用标准的小口径快插接口尺寸，可以直接匹配常用的微型气动软管，不需要额外做接口转接，降低集成装配的复杂度。

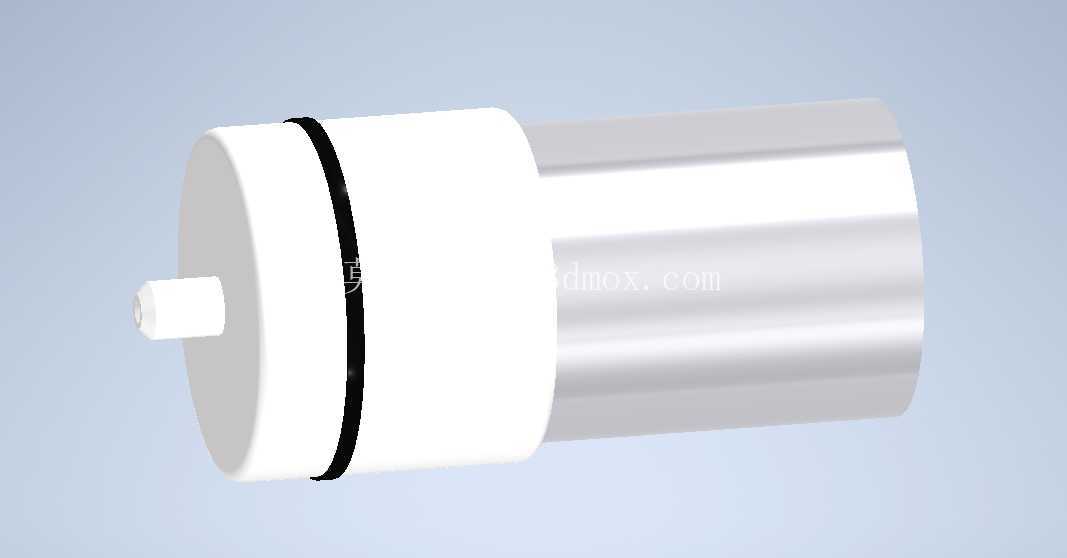

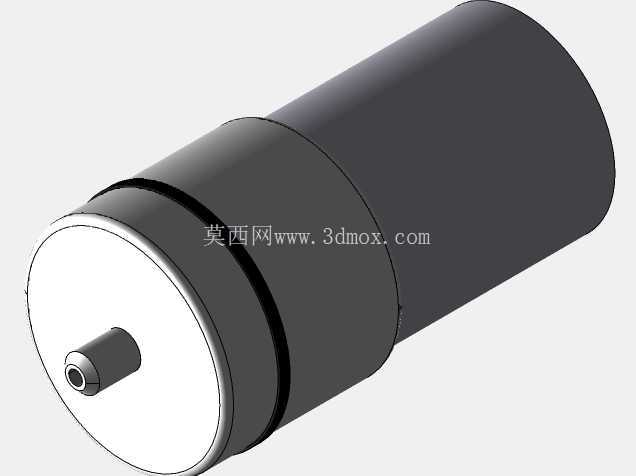

在三维建模过程中，需要重点关注几个配合尺寸的公差预留：一是输出轴与偏心轮的配合公差，采用间隙配合的同时要保证同轴度偏差控制在合理范围，避免运转时出现过大的径向跳动；二是端盖密封槽的尺寸公差，需要匹配密封圈的压缩量要求，既保证密封效果，又不会因为压缩量过大导致装配阻力过高；三是电机主体圆柱面的安装定位基准，建模时需要将圆柱面的轴线与输出轴轴线设置为同轴基准，方便后续集成装配时的对位调整。

实际应用场景中，这类小型气泵电机常被替代传统的分体式电机加泵头组合，因为集成式设计的整体体积更小，装配工序更少，在批量生产的小型消费类气动设备中，可以有效降低整机的装配成本与空间占用。需要注意的是，这类电机的连续工作时长存在一定限制，在设计整机散热结构时，需要在电机壳体周边预留一定的空气流通空间，避免长时间满负载运转导致电机过热退磁，影响输出扭矩与使用寿命。另外，在做管路布局设计时，进出气口的管路弯折半径不能过小，避免管路弯折堵死导致气路不通，造成泵体负载过大烧毁电机。

从结构可靠性角度出发，这款电机的端盖与主体壳体采用卡扣加超声波焊接的固定方式，建模时需要预留焊接筋的位置，保证焊接后的连接强度与密封性能；输出轴伸出端设置有含油轴承，既可以支撑轴系的径向载荷，也可以储存润滑脂，降低长时间运转的磨损量。在做整机的振动抑制设计时，可以在电机的安装基座处添加橡胶减震垫，吸收电机运转时产生的高频振动，降低整机的运行噪音，避免振动传递到其他精密功能部件上影响设备精度。
