亚德客型二位二通气动电磁阀结构设计

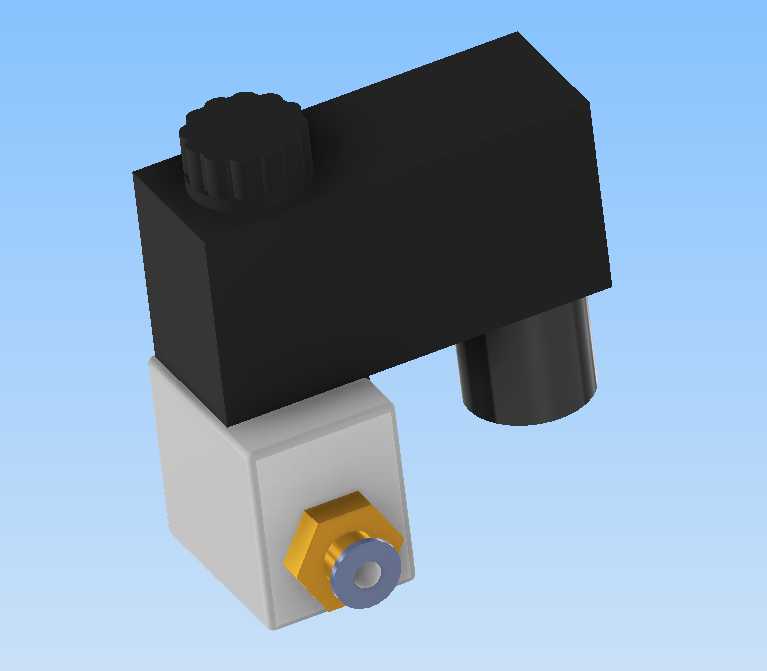

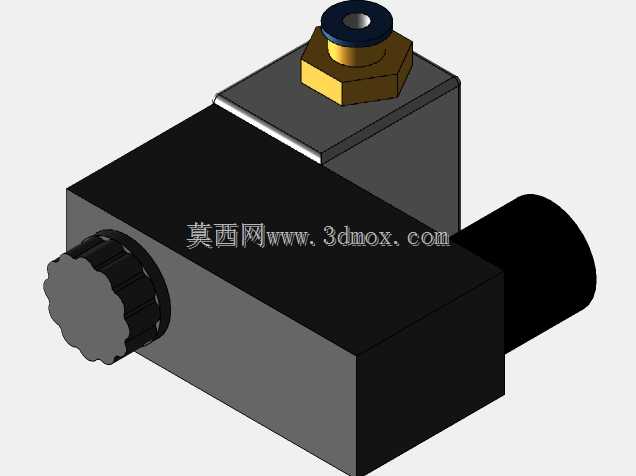

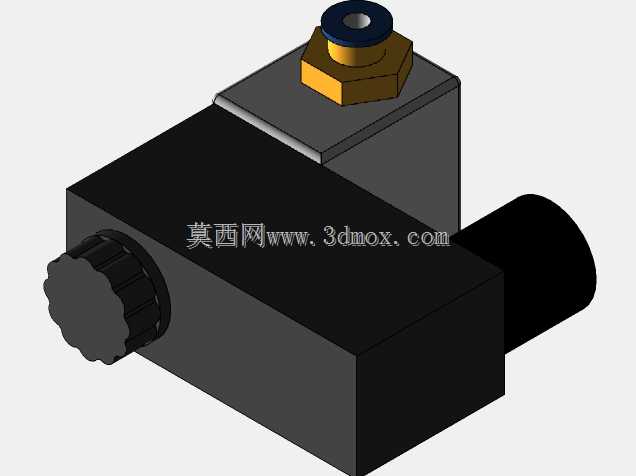

这款气动电磁阀是气动控制系统里的核心执行控制元件，主要应用在轻工包装生产线、小型自动化装配工位、食品加工气动输送回路、教学实验气动实训台这类对气路通断响应速度有要求、安装空间紧凑的场景中，承担压缩空气回路的通断切换功能，可通过电信号快速控制气缸、气动夹爪、真空吸盘这类终端气动执行件的动作启停，是小型气动系统里不可或缺的控制部件。从实际使用功能来看，该阀为常闭型二位二通结构，未通电状态下阀内密封结构切断气路，压缩空气无法从进气端流向出气端，接入额定电压的控制信号后，内部电磁线圈产生电磁吸力驱动阀芯动作，瞬间打通气路，让压缩空气顺利通过，断电后阀芯在复位弹簧的作用下快速归位，重新切断气路，响应速度快，动作干脆，可满足高频次的气路切换需求，适配常规0.15-0.8MPa的工业压缩空气工作压力范围，能覆盖绝大多数常规气动系统的工作压力要求。在设计思路上，这款阀采用上下分体式的模块化结构，上部为电磁驱动模块，集成了线圈、静铁芯、动铁芯与手动操作按钮，顶部的滚花旋钮是手动应急操作结构，在设备调试或者线圈断电故障的情况下，可以手动按压旋钮强制打开气路，方便设备调试与应急排障；下部为阀座流体通道模块，集成了进气接口、出气接口与阀芯密封腔，这种分体式结构的好处是驱动模块与阀座模块可单独拆分维护，当线圈出现烧损故障时，无需拆卸整个阀的气路连接管路，直接更换上部驱动模块即可完成维修，大幅降低后期维护的时间成本。外形与安装边界方面，整体采用方块式紧凑布局，主体宽度控制在极小范围内，上部电磁模块为长方体结构，下部阀座为正方体结构，侧向伸出的黄铜材质快插接口适配常规气动软管的安装需求，接口轴线与阀座安装面垂直，安装时可直接通过阀座底部的安装孔固定在设备安装板上，侧向接管的方式不会额外占用垂直方向的安装空间，非常适合在排布密集的阀岛或者狭小的设备腔体内安装，不会和周边的气动元件、管路产生安装干涉，整体外形没有多余的突出结构，外部棱角做了小圆弧过渡处理，既可以避免安装时划伤操作人员，也能减少外部灰尘、水汽在表面积攒的可能，提升阀件在复杂车间环境下的使用寿命。
