带防护套直线伸缩推杆结构设计

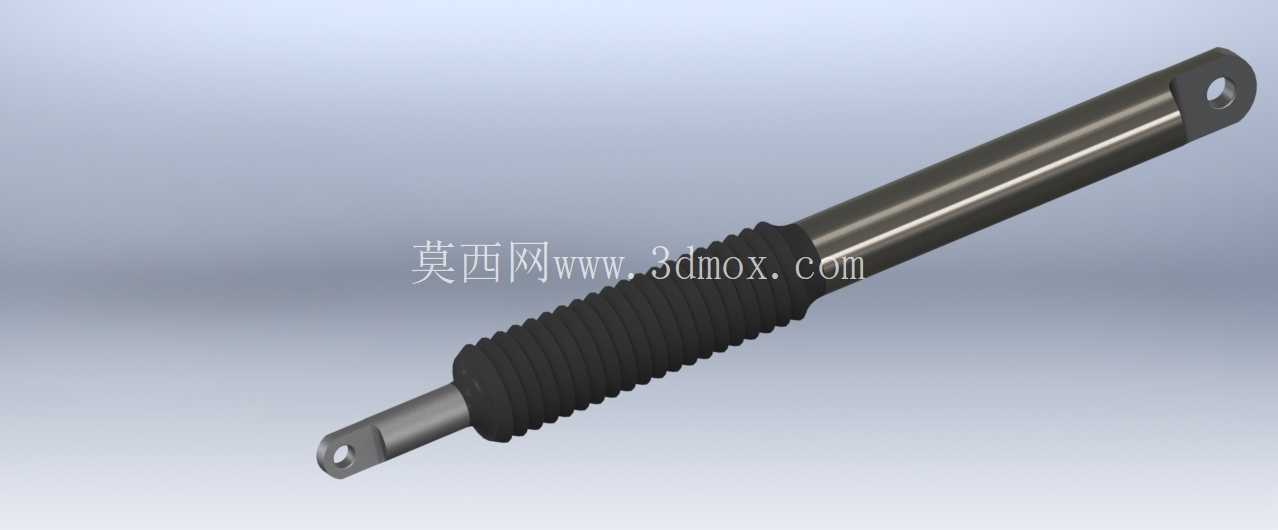

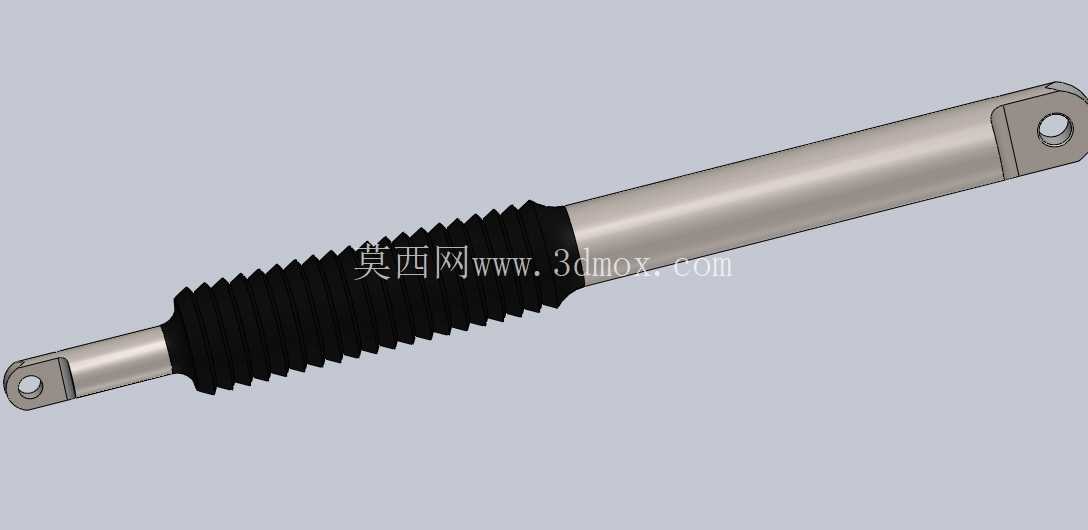

　　这款带波纹防护套的直线伸缩执行构件，常被集成在需要短行程直线推拉力输出的设备工位中，比如自动化产线的工件顶出工位、小型工装的夹紧驱动单元、户外设备的舱门启闭结构里，都能见到这类构件的应用。和常规裸露式推杆不同，这款结构在内外管的伸缩配合段加装了黑色波纹防护套，能在往复运动过程中阻挡车间内的金属切屑、焊接飞溅、粉尘颗粒进入内外管的配合间隙，避免配合面被硬质颗粒刮花导致的卡滞、密封失效问题，尤其适合焊接工位、打磨工位这类作业环境颗粒物较多的场景，能大幅降低日常维护的频次。

　　从结构设计逻辑来看，构件两端采用带通孔的铰接耳结构，安装时可以通过销轴快速完成与安装基座、被驱动部件的铰接连接，这种连接方式可以补偿安装过程中存在的小角度同轴度误差，避免刚性连接带来的附加弯矩损坏杆体内部的传动结构，两端铰接孔的孔径与杆体直径做了匹配设计，保证在额定推拉力负载下，铰接部位的剪切应力处于材料许用应力范围内，不会出现耳板断裂、销轴变形的问题。杆体主体采用金属圆管结构，外管表面做了光滑处理，降低与防护套配合段的摩擦阻力，内管伸出段的表面粗糙度控制在合理区间，保证伸缩过程的顺滑度，波纹防护套的褶皱数量是按照最大伸缩行程做的匹配设计，当推杆伸至最大行程时，防护套不会被过度拉伸产生塑性变形，当推杆完全收回时，防护套的褶皱可以均匀堆叠，不会出现局部挤压折损的情况。

　　在安装边界方面，这款构件的安装尺寸需要重点关注几个核心参数：完全收回状态下的两端铰接孔中心距，决定了安装基座的最小预留空间；完全伸出状态下的中心距，对应被驱动部件的最大位移行程；两端铰接耳的厚度与孔径，决定了配套销轴的规格以及安装支座的开口尺寸；杆体的最大外径，决定了安装位置需要预留的径向避让空间，避免设备运行过程中杆体与周边结构件发生运动干涉。从功能特性上看，这款结构的伸缩运动是沿杆体轴线方向的直线运动，运动过程中径向晃动量控制在极小范围内，保证被驱动部件的运动精度，防护套采用耐油耐老化的弹性材质，即使长期接触车间内的切削液、润滑油，也不会快速出现硬化开裂的问题，两端铰接耳与杆体的连接部位做了加强处理，能承受一定范围内的偏载冲击，不会在瞬时冲击负载下出现连接部位松脱的问题。

　　在实际选型应用时，需要结合具体工位的推拉力需求、行程长度、安装空间来匹配对应的规格，建模过程中对伸缩段的配合公差做了合理设定，内外管之间的间隙既不会因为过小导致伸缩卡滞，也不会因为过大导致径向晃动量超标，波纹防护套的两端分别固定在外管端面与内管靠近铰接端的位置，固定处做了密封处理，避免粉尘从防护套的固定连接缝隙进入杆体内部。这类伸缩构件相比气缸、液压缸类驱动部件，结构更紧凑，不需要配套复杂的气源、液压管路，在一些安装空间受限、不需要大推力输出的工位上，适配性更强，尤其是加装了波纹防护套之后，对恶劣工况的适应能力明显提升，不需要频繁清理杆体表面的积尘杂物，能有效延长构件的整体使用寿命。
