枕式高速自动包装流包机三维设计

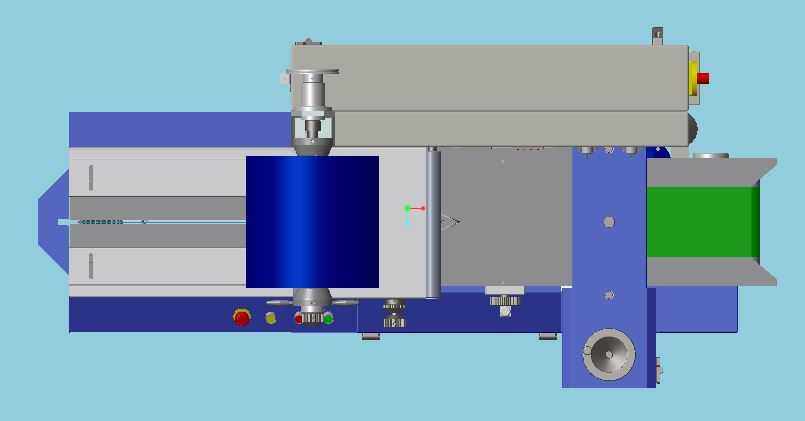

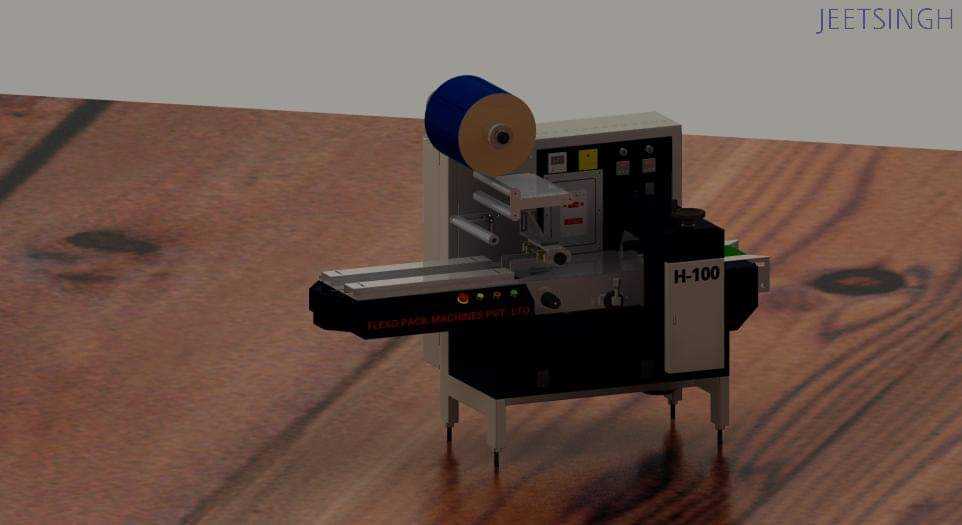

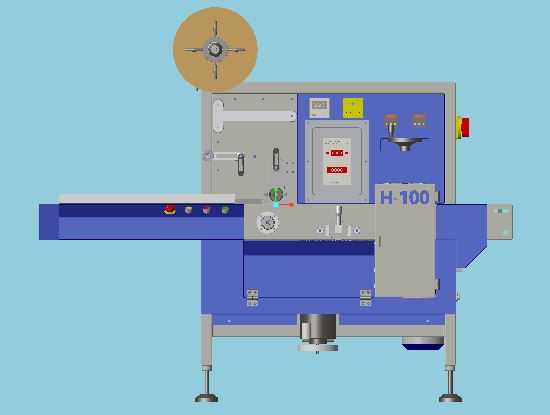

本模型为枕式高速流包机的完整三维设计成果，建模阶段采用自顶向下的装配设计思路，先完成整机布局骨架的搭建，明确各功能模块的空间位置与装配基准，再逐一拆分零部件进行细节建模，确保所有零件间的装配公差匹配合理，无干涉错位问题。模型完整还原了流包机的核心功能结构：前端配置水平输送进料机构，采用带防滑挡条的输送带设计，可稳定承托糖果、肥皂、蛋糕、薯条等各类规则形态的待包装物料，将物料匀速送入包装工位；中部设置包装膜供料机构，搭载大直径膜卷安装轴，配套多组导向张紧辊与膜料牵引辊，可实现包装膜的平稳放卷、张力自动调节，同时集成袋成型器结构，可将平幅包装膜对折成型为适配物料尺寸的筒状袋型；核心封装工位配置热封裁切机构，包含横向热封辊、纵向热封组件与定长裁切刀组，可同步完成包装袋的纵缝封合、端边热压封口与定长分切作业；机身侧部集成操作控制箱，面板上排布启停按钮、速度调节旋钮、温控模块与状态指示灯，可直观调控设备运行参数，机身下部采用可调支撑脚结构，可适配不同平整度的安装地面，保障设备高速运行时的稳定性。材质与渲染阶段，针对不同零部件的真实材质属性做了精细化区分：机身主体钣金件采用哑光黑色金属烤漆材质，还原工业设备的厚重质感；操作箱面板采用浅灰色工程塑料材质，按钮分别设置红、绿、黄等醒目的警示与功能配色；输送带采用深棕色防滑橡胶材质，包装膜卷采用深蓝色塑料膜材质搭配棕色纸芯结构；金属传动辊、安装支架采用亮面不锈钢材质，支撑脚采用黑色橡胶防滑垫材质；渲染时采用木质工作台作为承载场景，搭配柔和的室内漫反射光照，添加真实的地面投影与环境反射效果，让整机模型的视觉呈现贴近真实工业设备的质感。设计过程中充分考虑了设备的实际作业性能，将整机最高包装速度设定为每分钟90包，可适配食品、日化用品等多品类小件物料的连续包装需求，各功能模块的结构尺寸均经过合理性校验，进料、供膜、封切、出料的动作时序匹配流畅，既还原了真实流包机的作业逻辑，也清晰展现了枕式包装设备的内部构造与工作原理，可作为包装机械结构学习、方案展示、改进设计的参考三维模型。
