印刷行业全自动水基覆膜设备结构设计

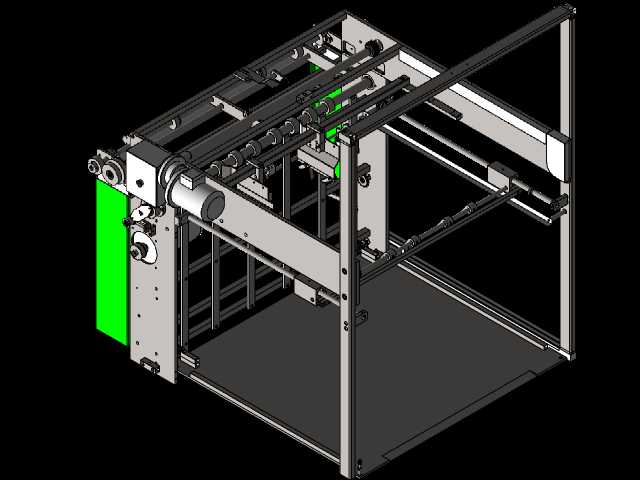

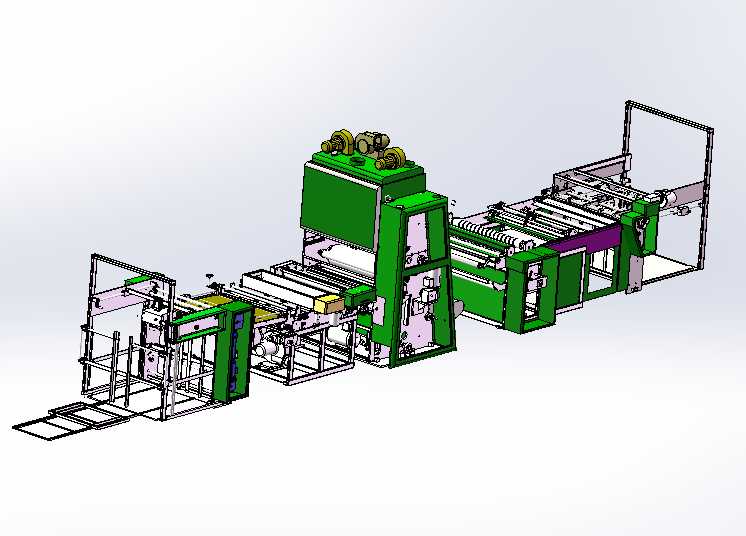

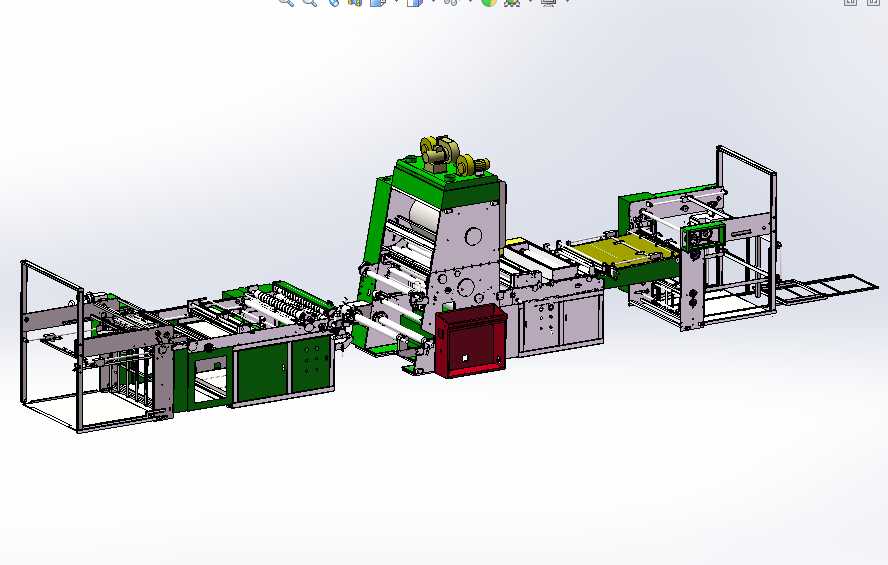

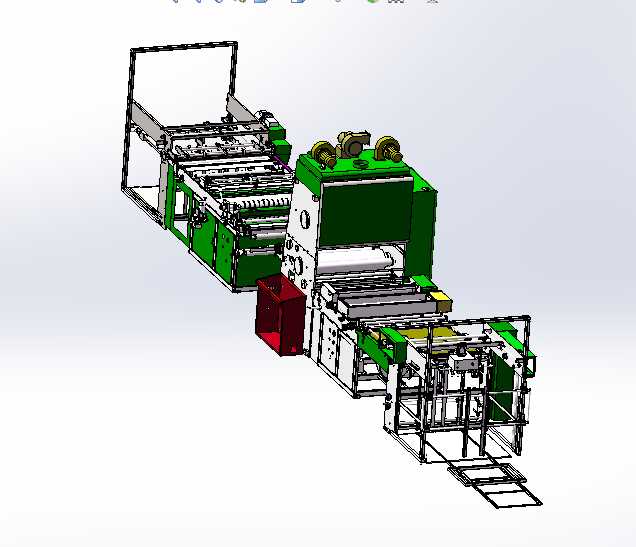

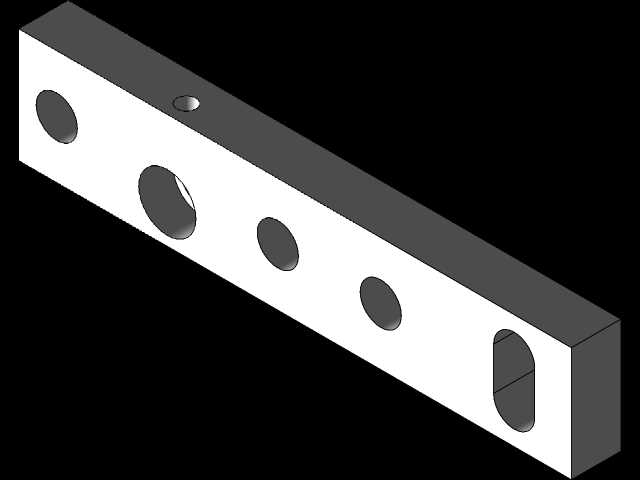

本套三维模型采用SolidWorks完成全参数化建模，整体装配遵循印刷后道覆膜工艺的实际生产流程进行布局，从左至右依次排布送纸单元、拉纸定位单元、水基覆膜主机、切纸单元与成品集纸单元，各单元间通过同步传动逻辑完成动作衔接，可直观复现设备连续作业的运行状态。建模过程中对各功能模块的结构细节做了完整还原：送纸机构采用框架式钣金机架搭配可调式挡纸组件与进纸辊组，可适配不同幅面的印刷纸张进料需求，辊组间隙调节结构、侧定位挡块的装配关系均按照实际机械结构完成参数化搭建，未做简化省略；拉纸机构设置多组牵引胶辊与导向轴，配合传动齿轮组实现纸张的平稳输送，胶辊的表面包覆材质、轴端轴承安装位、传动链轮的啮合关系均做了精细化建模，可清晰展示动力传递路径。覆膜主机作为核心单元，还原了膜卷放卷架、涂覆辊组、压合辊组、烘干导辊的完整结构，其中放卷架设置了张力调节摆臂结构，压合辊组做了上下辊的压力调节机构建模，设备外壳的钣金折弯、观察窗开孔、电气柜安装位均按照工业设备的实际设计规范完成，不同功能的外罩门板采用差异化的材质配色区分，绿色钣金护罩、红色电气柜门、银灰色金属加工面的材质渲染贴合真实工业设备的视觉效果，机架的方管焊接框架、螺栓连接孔位、走线槽结构均有完整呈现。切纸单元采用横切刀架配合输送平台的结构，刀架的升降导向结构、传动连杆机构均做了可动性的装配约束，可模拟切纸动作的运行轨迹；末端集纸单元设置可伸缩接纸平台与挡纸齐整机构，平台的滑动导轨、挡纸板调节结构均完成细节建模。整体模型装配层级清晰，各子装配体可单独拆解查看内部结构，标准件如螺栓、轴承、电机、链轮均按照通用工业规格选型建模，材质渲染区分了金属加工面、钣金喷塑件、橡胶辊面、透明观察窗等不同材质的视觉属性，结构设计围绕水基覆膜的工艺需求展开，各单元的速度匹配、工位衔接均符合印刷后道表面处理设备的设计逻辑，完整呈现了全自动覆膜设备从纸张进料到成品收集的全流程机械结构，可用于设备结构参考、原理演示与二次开发设计。
