六角内螺纹塑料隔离支撑柱结构设计

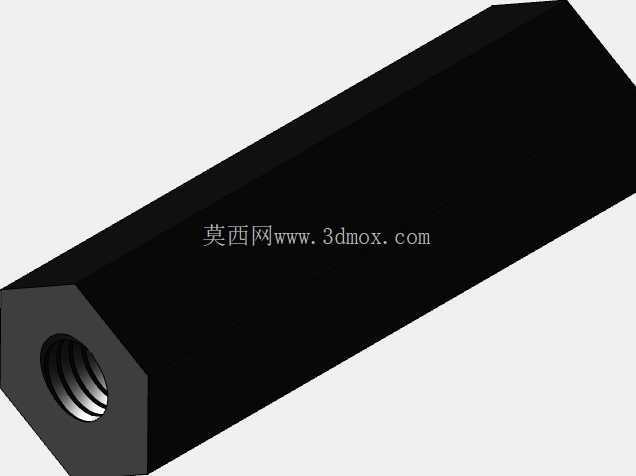

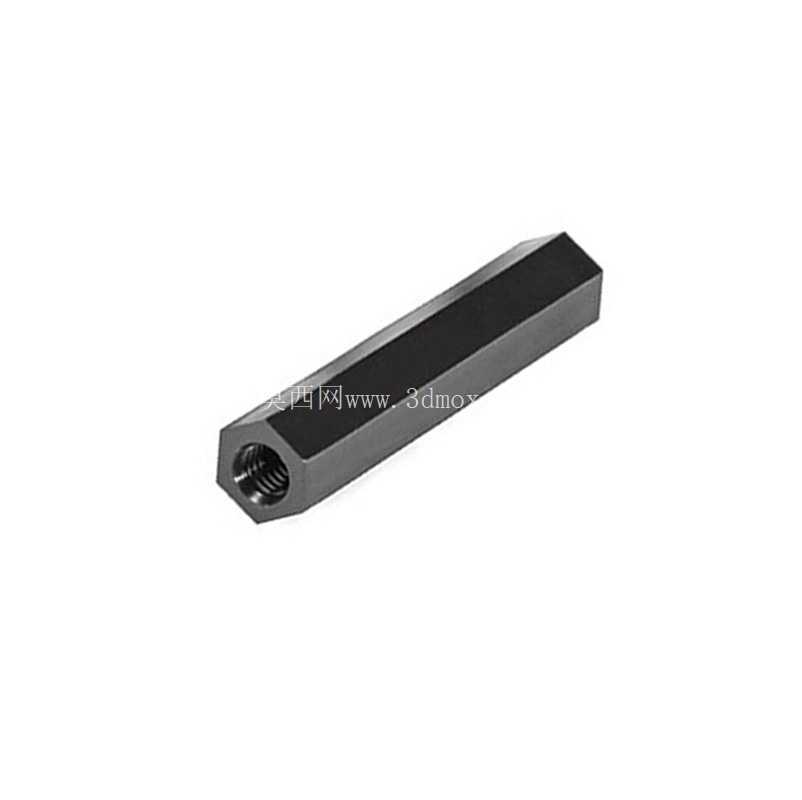

　　在通讯终端、消费类电子设备的PCB板装联工序里，板间支撑与绝缘隔离一直是结构设计环节容易被忽略却直接影响整机可靠性的细节，这款六角内螺纹塑料隔离柱，正是针对小空间板卡固定场景开发的绝缘支撑构件。不同于常规金属支撑柱需要额外做绝缘镀层处理的方案，该构件采用尼龙基材一体成型，本身具备优良的电气绝缘性能，装配后无需额外加装绝缘套管就能避免不同电位PCB板之间的爬电风险，在通讯类手持设备、小型信号采集终端的内部板卡固定场景中适配性极强。

　　从结构设计逻辑来看，柱体采用六角棱柱外形而非传统圆柱结构，核心考量是装配环节的操作便利性：当装配空间受限无法伸入套筒工具时，六角平面可以直接适配开口扳手施加拧紧力矩，甚至在小规格型号上可以直接用手指拧动完成初步预紧，不需要额外设计工具避让空间，能有效压缩整机内部的结构冗余空间。柱体一端加工有标准内螺纹孔，螺纹牙型经过注塑成型后的精度校准，能和常规规格的十字盘头螺丝、内六角螺丝顺畅啮合，螺纹啮合长度经过受力校核，在常规PCB板固定的受力工况下不会出现滑牙、螺纹脱开的问题，柱体的端面做了0.2mm的微小倒角处理，既可以在装配时引导螺丝顺利进入螺纹孔，也能避免柱体边缘的注塑飞边刮伤PCB板表面的阻焊层。从安装边界尺寸来看，柱体的对边宽度控制在适配M3螺丝的常规尺寸区间，六角棱边做了R0.3的圆角过渡，不会在装配过程中划伤操作人员的手指，也不会和周边的贴片元件产生干涉；柱体长度可以根据不同的板间间距需求做系列化延伸，本次建模的规格适配常见的10mm板间净空距离，柱体两端的接触面平面度控制在0.1mm以内，装配后和PCB板表面完全贴合，不会出现局部应力集中导致的板件翘曲问题。

　　在实际使用场景中，这类隔离柱除了承担PCB板之间的物理支撑作用，还能通过尼龙材质本身的阻尼特性吸收设备运输、使用过程中产生的小幅振动，避免板卡上的贴片元件因为长期振动出现虚焊问题；和金属支撑柱相比，尼龙材质的重量更轻，在手持通讯设备、便携式检测终端这类对整机重量有严格控制的产品中，批量使用这类塑料隔离柱能有效降低整机结构件的总重量。设计过程中特意规避了常规塑料支撑柱容易出现的强度不足问题：柱体的壁厚经过受力仿真校核，在15N的轴向压力下不会出现柱体屈曲变形，六角棱边的位置做了局部加厚处理，即使用扳手施加较大的拧紧力矩，也不会出现棱边崩裂的问题；内螺纹的最末端设计有1mm的无螺纹退刀结构，避免螺丝拧入过深顶穿柱体导致装配失效。

　　在通讯设备的批量装配产线上，这类六角外形的隔离柱还可以适配振动盘自动上料机构，六角平面的定位一致性更好，不会像圆柱隔离柱那样在送料轨道上出现打转、卡料的问题，能有效提升自动化装配的效率，减少产线因为卡料导致的停机时间。柱体的非螺纹端可以根据装配需求选择平端面或者带定位柱的结构，本次建模的平端面版本适配双螺丝锁紧的板间固定场景，两端都可以通过螺丝和PCB板锁紧，实现两块板之间的刚性支撑，不会出现板件相对晃动的问题。从材料特性适配的角度，尼龙材质本身具备一定的耐温性能，可以满足波峰焊后周边区域的温度耐受要求，不会因为焊接过程中的余温出现柱体软化变形的问题，同时材料的吸水率控制在合理区间，在高湿度的使用环境下不会因为吸水膨胀导致尺寸超差，影响装配精度。
