KY-002红外接收模块电子组件结构

做嵌入式小项目、开源硬件二次开发的工程师，对这类小型红外接收模块肯定不陌生，这次拆解建模的KY-002款，是创客圈、教学实验场景里用得极多的一款通用红外接收组件。先从实际使用场景说，它常被用在小型智能小车的红外遥控指令接收、桌面小装置的无线红外触发、学生电子实验的红外通讯验证环节，搭配对应的KY-005红外发射头，就能实现短距离的单向红外信号传输，不需要复杂的通讯协议栈，普通IO口就能完成信号读取，对入门开发者十分友好。

从功能特性来看，这款模块核心是集成了红外接收解调芯片的接收头，工作频段固定在38kHz，这也是市面上绝大多数民用红外遥控器的通用载波频率，供电范围覆盖3V到5V，刚好匹配Arduino、树莓派这类主流开源硬件的IO口电平，不需要额外做电平转换电路，模块板载了必要的限流、滤波元件，直接插接到面包板或者杜邦线连接就能工作，省去了用户自己搭建外围分立元件电路的麻烦。

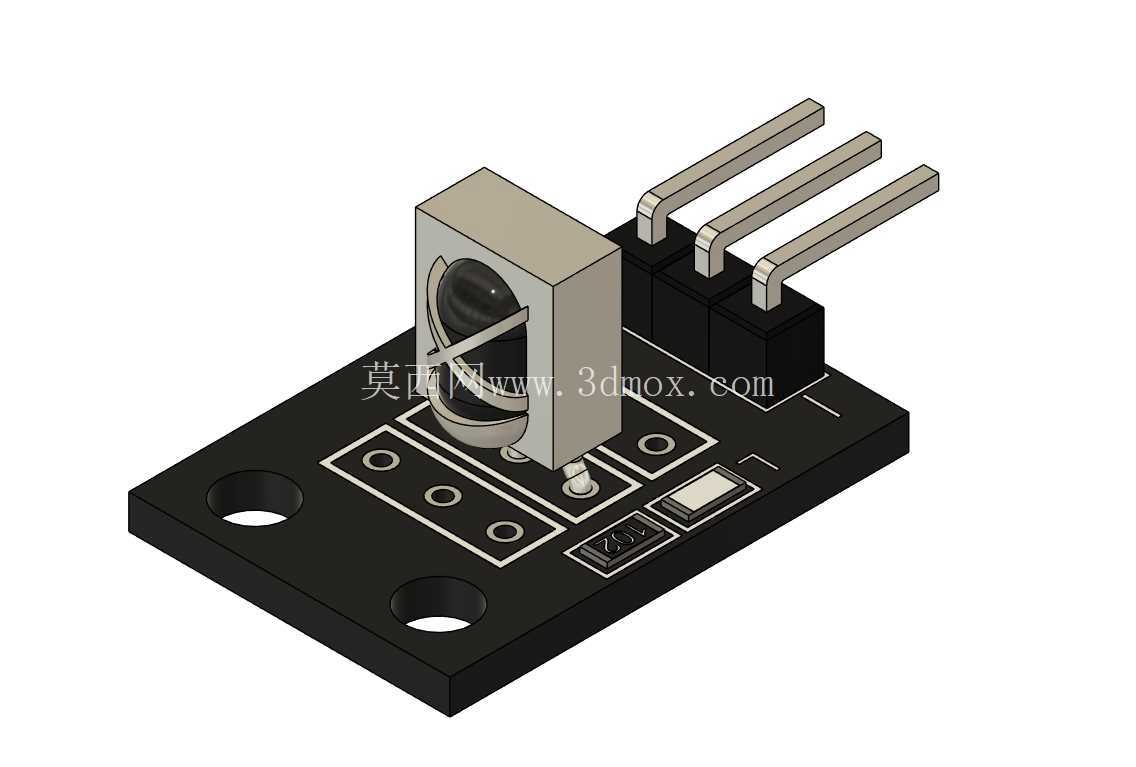

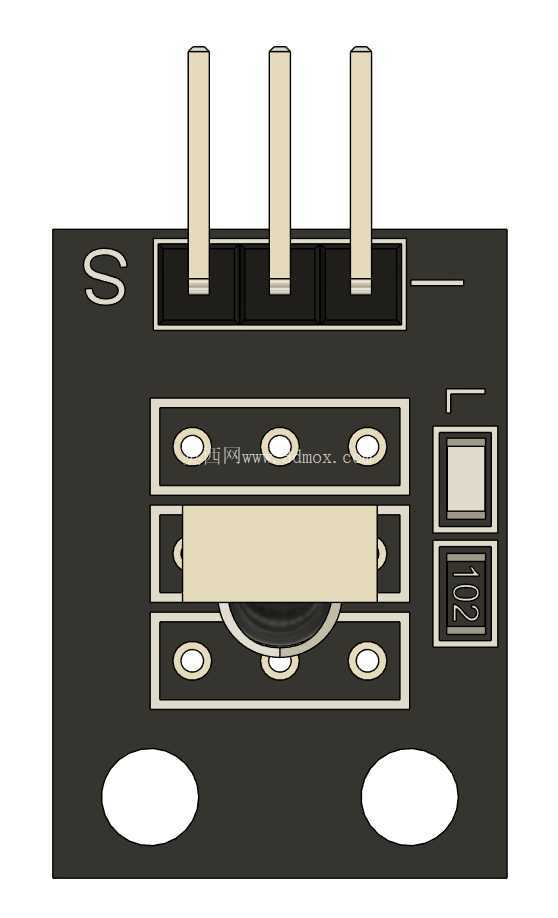

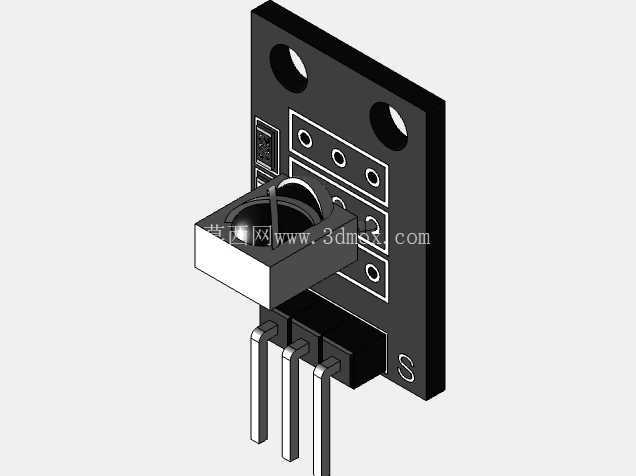

再说到设计思路，整个模块采用分体叠装结构，黑色的FR-4玻纤基板作为承载底座，基板上预留了两个对称的安装固定孔，孔径刚好适配M2规格的螺丝，方便用户把模块固定在设备外壳、支架或者实验台架上，固定孔的中心距做了标准化设计，和同系列的其他传感器模块安装孔位兼容，做多模块集成安装的时候不需要重新打孔定位。基板上的焊盘做了沉金处理，三个直插引脚分别对应电源、地、信号输出，引脚间距是标准的2.54mm，既可以直接插在标准面包板上使用，也可以焊接排针接杜邦线，适配不同的接线需求。接收头本身没有直接焊死在基板上，而是通过一个黑色的塑料卡座固定在基板前端，卡座的高度刚好让接收头的感应面突出基板平面，避免基板或者周边元件遮挡红外接收的视场角，接收头前端的半球形透镜结构，能把一定角度范围内的红外信号汇聚到内部的感应晶片上，扩大信号接收的有效角度。

关于安装边界的尺寸，整个模块不含引脚的总高度不到20mm，基板的长宽尺寸控制在30mm*15mm左右，属于非常小巧的体积，哪怕是在空间紧凑的小型智能设备内部也能塞下。引脚的有效长度留了8mm左右，不管是插面包板还是焊接到主控板上都有足够的操作空间，不会因为引脚太短导致焊接虚焊，也不会因为引脚太长占用多余的板下空间。接收头的感应面朝向和基板平面垂直，安装的时候只要把感应面朝向遥控器的常用操作方向，就能获得最好的接收效果，卡座侧面做了定位卡扣，把接收头卡紧之后不会因为日常的插拔、震动出现移位，避免接收角度偏移导致的信号接收不良问题。

从结构建模的角度来说，做这个模型的时候要特别注意几个配合尺寸：一是基板上固定孔的位置度，要保证和同系列模块的孔位对齐，方便用户做整体装配；二是接收头卡座和基板的卡槽配合公差，不能太松导致卡座脱落，也不能太紧造成装配困难；三是三个引脚的位置精度，要和标准2.54mm排针的间距完全一致，不然用户做装配仿真的时候会出现引脚对不上孔位的问题。另外接收头前端的透镜曲面要还原到位，这个曲面直接影响红外信号的接收角度，建模的时候不能简单做成平面，要按照实际产品的曲面弧度做放样，保证模型和实物的光学结构一致。还有基板上的丝印标识，包括引脚定义、模块编号的丝印位置也要和实物对应，方便用户在装配的时候快速识别引脚定义，避免接反电源烧坏模块。

实际工程选型的时候，这款模块因为外围电路已经做了集成，相比自己用分立接收头搭电路，能节省不少PCB布线空间和调试时间，尤其是做快速原型验证的时候，不用反复调试接收电路的电容电阻参数，拿来就能用，稳定性也经过了大量开源项目的验证，很少出现接收灵敏度不够或者受外界光线干扰误触发的问题，板载的滤波电容能过滤掉日常环境里的红外杂波，比如室内灯光的红外干扰，保证信号接收的可靠性。
