FRC赛事西海岸方案机器人移动底盘结构

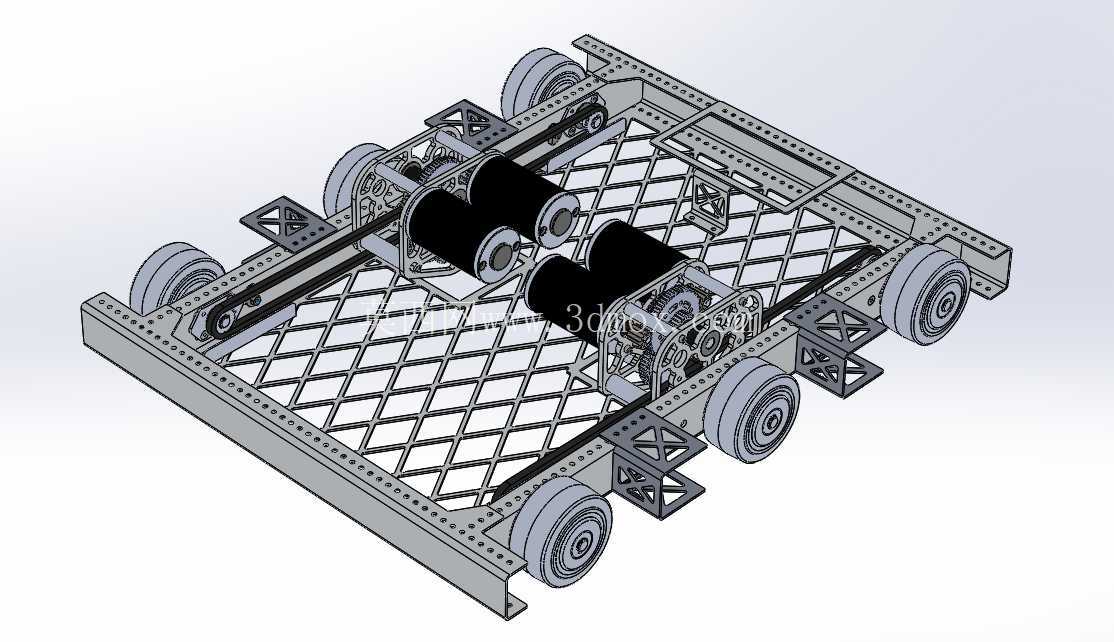

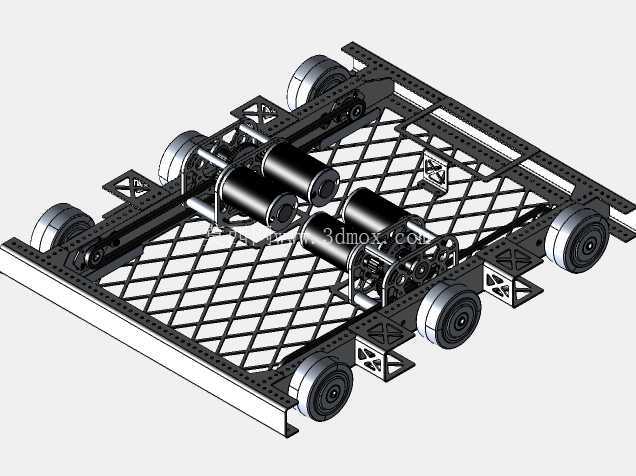

　　这套移动底盘结构面向青少年机器人对抗赛事的实战场景设计，核心解决赛场内高速突进、低速对抗两种工况下的动力匹配问题，同时兼顾结构刚性与零件精简的装配需求。从实际赛场使用逻辑来看，对抗类机器人赛事的场地边界固定，场地内存在不同材质的摩擦面、凸起障碍以及对抗接触载荷，底盘作为所有功能机构的安装载体，首先要满足轮系接地压力均匀、框架抗侧向冲击的基础要求，这套结构采用连续贯通的前后横梁搭配网格状镂空底板，没有采用分段拼接的底板形式，从根源上减少了拼接位置的应力集中点，在承受侧向碰撞、上方机构压重时，整体挠度变形量控制在赛事规则允许的安全范围内，不会出现底板弯折导致轮系卡滞、传动错位的问题。

　　动力配置上采用定制化两级变速结构，高速档位对应赛场长距离奔袭的转场需求，可实现每秒15英尺的移动速度，满足快速抢占点位、规避对方防守的战术要求；低速档位输出扭矩更大，对应每秒6英尺的移动速度，适合在对抗推挤、精准对位放置任务构件的场景下使用，兼顾进攻突进与防守卡位的双重功能，不需要额外更换传动组件即可通过档位切换适配不同赛场节奏。轮系布局采用六轮接地的配置，所有行走轮均通过独立的安装支架固定在框架侧梁上，安装支架预留了高度调节余量，可根据场地地面的实际摩擦系数、轮胎磨损情况调整轮系的接地预紧力，避免出现个别轮组悬空导致的动力损失、行驶跑偏问题。

　　传动组件全部内置在框架内部的安装空间内，外侧通过横梁结构形成防护，对抗过程中受到的侧向冲击会先被外侧框架吸收，不会直接作用在传动滚筒、齿轮啮合位置，大幅降低了赛事过程中传动结构被撞损的故障概率。设计阶段针对其他参赛队伍的常见底盘失效形式做了对应优化，比如取消了多余的悬臂式安装座，所有承重连接点都采用三角加强筋做结构补强，镂空网格底板在降低整体自重的同时，每个网格单元的尺寸都经过应力校核，既不会因为镂空过大导致底板刚性不足，也不会因为保留过多材料增加不必要的负载，给上方的操作机构、传感组件、电源模块预留了充足的安装平面与固定孔位，孔位采用通用的型材安装间距，可兼容不同功能的上层机构快速装配，不需要额外在底板上二次打孔定位。

　　安装边界方面，整体框架的外围尺寸严格符合赛事规则的尺寸限制要求，所有突出结构都没有超出规则允许的投影范围，轮组的最外侧与框架边缘预留了足够的缓冲距离，传动滚筒的安装位置避开了上层机构的常用安装区域，电气布线的走线槽沿着框架内侧梁布置，不会与运动部件产生干涉，静态应力分析覆盖了满载负重、侧向碰撞、急停加速三种极限工况，确保所有受力位置的安全系数都满足赛事高强度使用的要求，零件数量相比同功能的常规底盘做了精简，减少了装配工作量与后期维护的备件种类，适合参赛队伍在有限的备赛周期内完成加工、装配与调试工作。
