缆绳驱动多自由度遥控机械臂结构

这款缆绳驱动遥控机械臂的设计初衷，是解决传统关节内置驱动机械臂在狭小作业空间、低负载高精度操作场景下的惯量过大问题，目前这类结构已经在核环境检修、狭小舱体内部作业、易碎品精密分拣、实验室远程样本操作等场景得到落地验证。从实际作业需求出发，这类机械臂不需要承担大负载重载任务，核心要求是操作响应快、末端抖动小、关节运动灵活，同时整体臂身重量要足够轻，方便搭载在移动巡检平台、小型作业机器人或者可移动支架上完成跨场景作业。

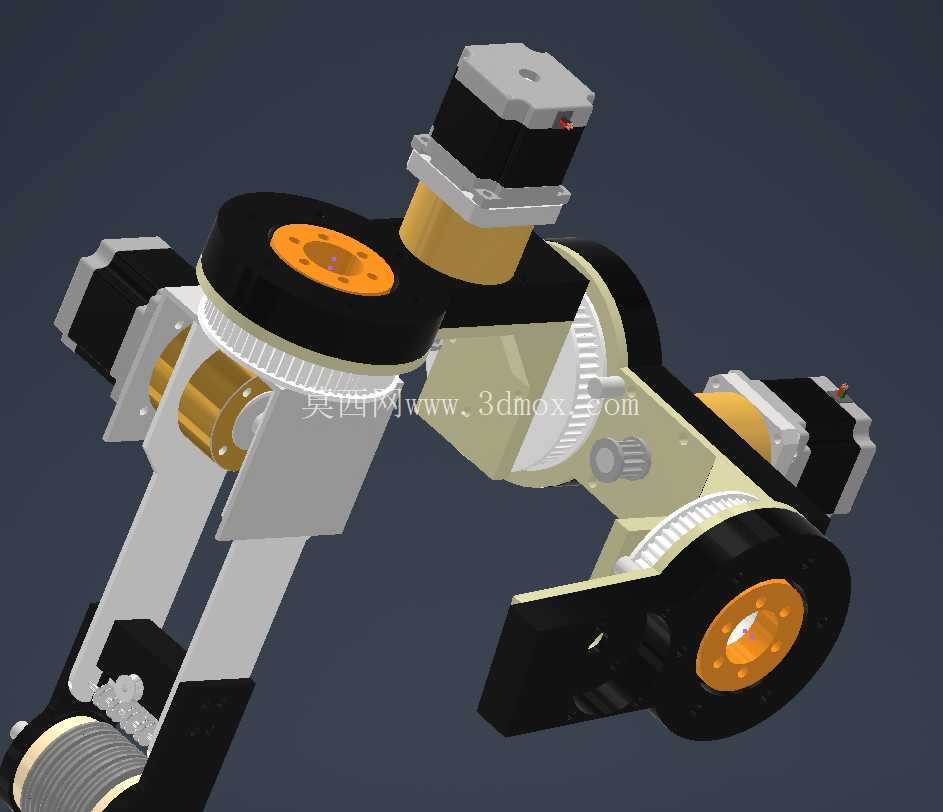

在结构设计逻辑上，这款机械臂没有采用传统的关节处直装伺服电机的方案，而是将肘关节、腕关节的驱动单元全部集中布置在靠近肩部基座的位置，通过内置的缆绳传动结构将动力传递到对应关节，这种布局最直接的优势就是大幅降低了臂身运动部分的整体重量，把整个臂体的重心尽可能向安装基座侧收拢，有效降低了关节转动时的转动惯量——做过机械臂调试的工程师都清楚，转动惯量过大不仅会提升驱动电机的功率选型冗余，还会导致关节启停时末端抖动明显，高速运动时的轨迹跟踪精度下降，尤其是腕部带夹爪的作业端，哪怕微小的惯量偏差，都会导致末端夹取位置出现毫米级的误差，在精密操作场景下这种误差是完全不能接受的。

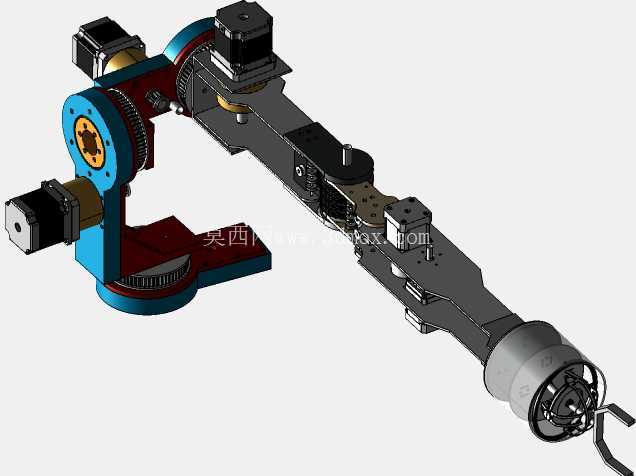

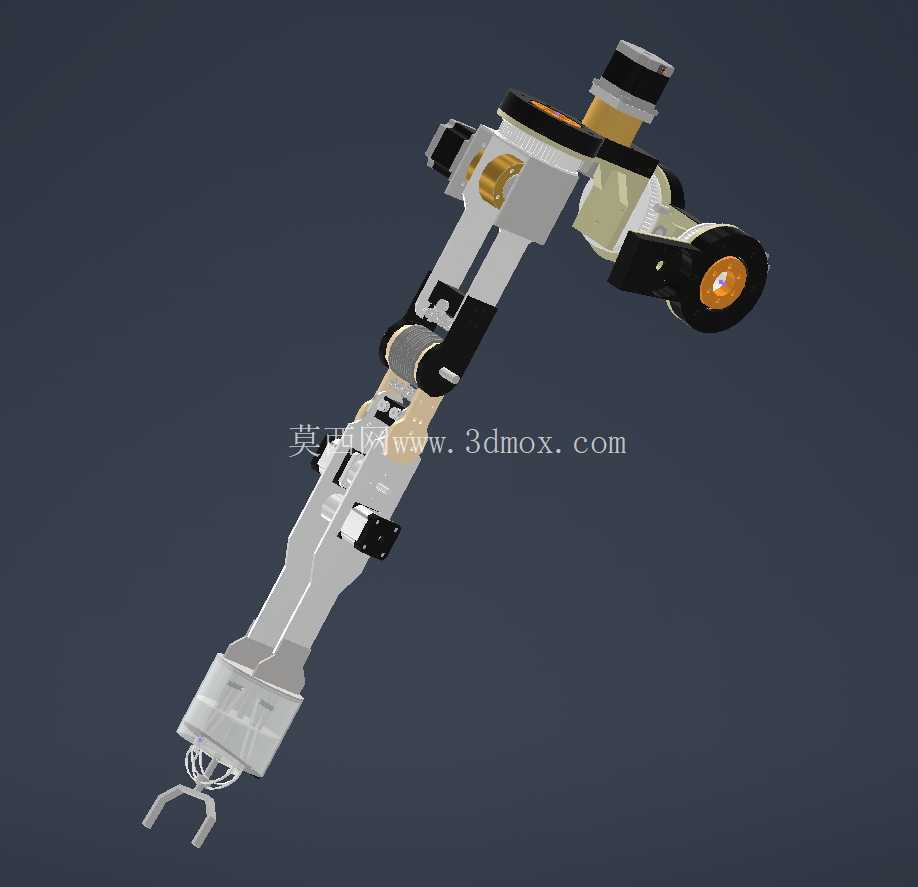

从关节配置来看，这款机械臂设置了肩部回转关节、肘关节俯仰关节、腕部两自由度回转+俯仰关节，末端搭配两指式机械夹爪，整体自由度配置可以覆盖绝大多数三维空间内的作业需求，腕部关节的活动范围可以实现俯仰±90度、回转±180度的动作，肘关节的俯仰范围覆盖0到140度，肩部回转可以实现360度全周转动，足够应对不同角度的作业面操作。缆绳传动的张紧结构设计在基座侧的传动仓内，不需要拆开臂身就可以完成缆绳张紧度的调试维护，日常运维的便利性比内置传动结构的臂型高很多，毕竟缆绳属于易损件，长期往复运动后会出现轻微的拉伸形变，定期张紧调整就能保证传动精度，不需要频繁拆解臂体关节。

在安装边界上，这款机械臂的肩部基座采用标准法兰安装接口，安装孔位按照通用小型工业机械臂的安装尺寸设计，可以直接适配市面上常见的移动机器人顶部安装平台、固定工作台支架或者升降立柱，基座安装面的平面度要求控制在0.1mm以内，避免安装面倾斜导致的臂体运动同轴度偏差。臂体完全展开后的总长度控制在700mm左右，完全收缩折叠后整体长度不超过320mm，在狭窄舱体内作业时可以通过折叠臂身规避周边结构干涉，末端夹爪的开合行程最大为60mm，可以适配不同尺寸的工件夹取需求，夹爪的夹持力通过缆绳张力调节，不需要额外在末端加装力传感器就能实现软接触夹持，避免夹取易碎工件时出现破损。

实际作业过程中，这款缆绳驱动机械臂的遥控操作延迟控制在20ms以内，因为传动环节没有齿轮回程间隙，关节正反转切换时的空程误差比传统齿轮传动的小型机械臂小60%以上，在完成插拔、对位、轻量搬运这类精细操作时，操作手感比同负载等级的关节直驱机械臂更顺滑。臂身的主体结构采用铝合金型材加工，关键受力的关节转轴采用不锈钢材质，整体自重控制在3.2kg以内，基座端的驱动单元采用小型伺服电机搭配绞盘结构，每个关节对应独立的缆绳传动回路，不同关节的传动缆绳在臂身内部通过导向轮分隔，不会出现运动干涉。需要注意的是，这类缆绳驱动结构的额定负载控制在1kg以内，适合轻量精密作业场景，不适合重载搬运工况，在选型时需要明确作业场景的负载边界，避免超负载使用导致缆绳过早磨损或者关节形变。

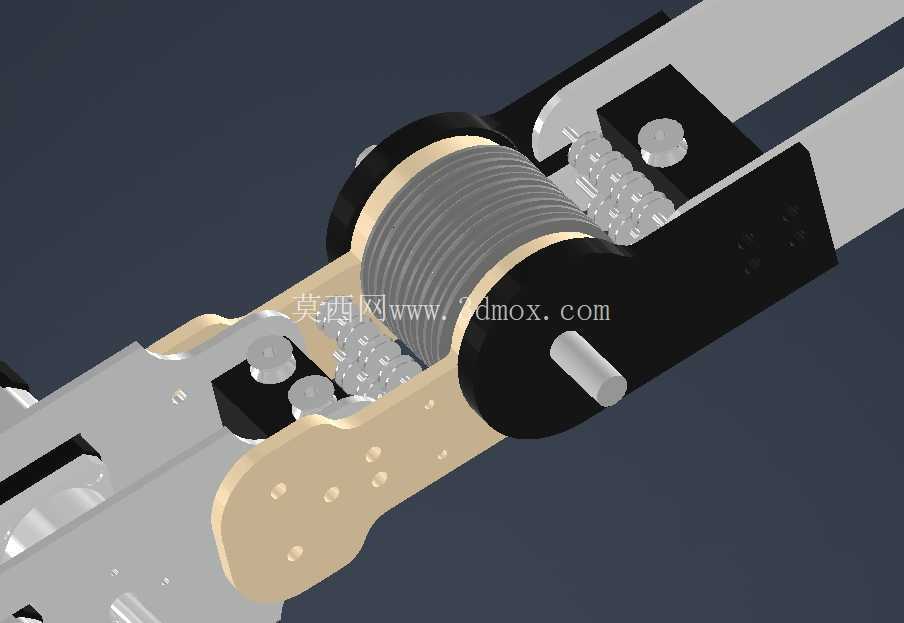

从结构建模的细节来看，这款模型完整还原了缆绳导向轮的安装位置、关节处的限位结构、夹爪的传动连杆结构以及基座的安装接口，所有配合面的尺寸公差都按照实际加工要求预留，建模时没有出现干涉的结构，不管是用来做结构方案验证，还是作为同类缆绳传动机械臂的设计参考，都能直接提取结构参数进行二次调整，尤其是腕关节处的缆绳绕线路径，完全按照实际传动的受力角度设计，避免了缆绳小角度弯折导致的使用寿命缩短问题，肘关节处的导向轮做了圆弧过渡处理，缆绳往复运动时不会出现硬折点，这也是很多新手设计缆绳传动结构时容易忽略的细节——如果导向轮的包角设计不合理，缆绳在运动过程中会反复出现弯折疲劳，用不了多久就会出现断丝问题。
