12英尺跌落动态模拟试验落塔装置

　　这套12英尺高的落塔装置，核心服务于乘坐类设备的动态载荷模拟测试场景，在游乐设施、垂直提升类乘用装备的研发验证环节，能够复现乘员在实际乘坐过程中承受的纵向动态冲击体验，填补了实验室环境下无法还原真实乘用动态载荷的测试空白。区别于常规静态载荷测试台架，该装置可同时模拟向下+Gz、向上-Gz两个方向的持续加速度作用过程，测试数据可直接与一维动态粒子仿真结果做对标校验，为乘用系统的缓冲结构、制动模块设计提供实测数据支撑。

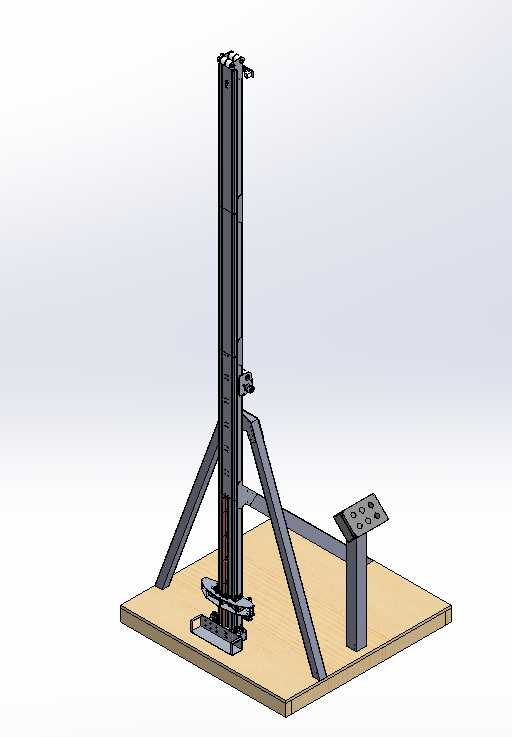

　　从功能实现逻辑来看，整套装置的控制系统采用分布式供电架构，核心控制单元搭配工业级按钮开关阵列完成操作指令输入，全链路布设多类型传感器实时采集塔架运行的位移、加速度、结构应变数据，可完整复现跌落过程的自由下落阶段、磁力制动阶段的全周期动态特性，磁力制动模块可通过调整磁隙参数匹配不同测试载荷下的制动减速度要求，避免刚性制动带来的冲击过载失真。在结构设计层面，塔架主体采用立式单柱加三角斜撑的支撑形式，底部安装平台采用平板式基座，三个方向的斜撑直接与基座面板连接，无需额外做地面预埋处理，安装时仅需保证基座平面水平度偏差在允许范围内即可，整体占地边界可根据实验室测试区域灵活调整，基座预留的安装孔位可适配不同规格的测试载具固定需求。

　　设计过程中针对核心受力部件做了完整的工程校核，首先对托架轴的连接螺钉做初始动态疲劳分析，结合合金钢材料的S-N疲劳曲线核算，确认螺钉连接结构的使用寿命满足无限寿命设计要求，材料选型上选用AISI4043合金钢加工核心受力传动部件，兼顾结构强度与加工工艺性。完成疲劳校核后，针对滑轮组件、传动轴部件做挠度分析验证，确保部件在最大测试载荷下的变形量处于设计允许的Shigley范围内，避免运行过程中出现卡滞、传动精度超差的问题。塔架侧面设置有等距标识刻度，可直观读取跌落测试的初始高度参数，侧方配套的独立操作支座将控制按钮、状态指示元件集成布置，操作人员可在塔架侧方安全距离内完成所有测试操作，避免测试过程中坠物、机构误动作带来的安全风险。

　　在实际应用中，该装置可覆盖乘用系统的缓冲性能验证、制动系统可靠性测试、结构件疲劳寿命验证等多类测试需求，测试获得的加速度时域曲线、结构应变数据可直接导入仿真软件做模型对标，修正仿真模型的参数偏差，为后续同类产品的研发提供可靠的实测数据积累。整套装置的结构设计充分考虑了实验室场景的安装、使用需求，无需复杂的土建配套即可完成部署，三角斜撑的结构形式在保证塔架整体刚性的同时，减少了全框架式塔架的材料用量，降低了整体制造成本，立式单柱的导向结构也便于日常维护时对导向面、制动组件做检查保养，减少后期运维的工作量。
