HW-517脉冲宽度调制控制器结构设计

项目分类:通讯工具类 发布时间:2026-01-20 ID:1127890
  • HW-517脉冲宽度调制控制器结构设计

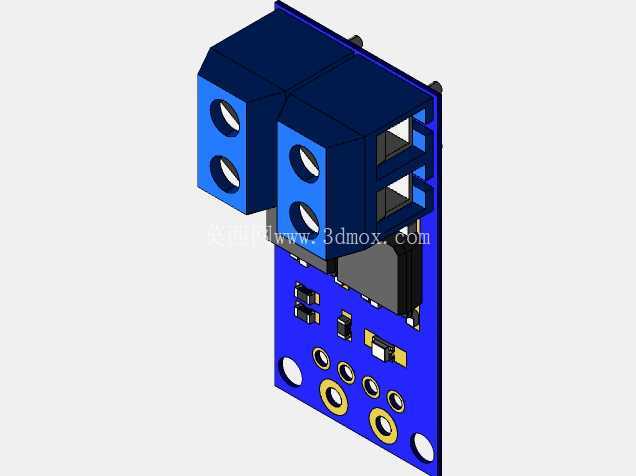

在小型电控系统搭建、创客项目开发以及小型工业控制回路改造场景中,这类脉冲宽度调制控制模块的应用覆盖度极高,小到桌面级小型直流电机调速、LED照明亮度调节,大到小型加热模块功率控制、舵机信号生成,都能见到同类型模块的身影。本次呈现的HW-517 PWM控制器结构,完全围绕实际安装与接线使用需求展开设计,没有冗余的结构装饰件,所有外形特征都服务于功能实现与装配便利性。

从结构布局来看,模块主体采用标准PCB基板作为承载基础,板载元件的排布充分考虑了接线操作的人机交互逻辑:大电流接线端子全部布置在板边易操作区域,接线孔位做了差异化孔径设计,不同线径的电源、负载接线可以快速对应孔位,避免错接;板上的信号接口与功率接口做了物理分区,减少强电回路对弱电调制信号的干扰。模块上方的蓝色绝缘防护结构是设计的重点部分,这部分结构一方面将板上的高压功率元件与外部操作区域做物理隔离,避免接线过程中误触带电元件造成短路或触电风险,另一方面防护结构上预留的多组通孔对应板载的状态指示灯与调节电位器,不需要拆开防护壳就能完成参数调节与状态观察,兼顾了防护性与操作便利性。

设计过程中,安装边界的考量贯穿始终:PCB基板的边角预留了标准安装孔位,孔位间距匹配通用的电子模块安装导轨与塑料固定柱尺寸,可以直接固定在标准电控箱的安装位上,也可以通过铜柱堆叠安装在其他控制板上方,不需要额外做安装孔位的二次加工。防护结构与PCB板之间采用卡扣式连接,没有使用额外的螺丝固定,装配时只需要对准卡位按压即可完成组装,后期维护拆解也不需要额外工具,大幅提升了批量装配与现场维护的效率。

从功能实现的结构匹配来看,板上的功率元件位置对应防护结构的镂空散热区域,工作时产生的热量可以通过镂空区域直接对流散出,不需要额外加装散热风扇就能满足中小功率工况下的散热需求;调节元件的位置与防护结构的操作孔完全同轴,使用小号一字螺丝刀就能直接穿过防护孔调节电位器,完成输出占空比的参数校准,不会因为防护结构的存在影响调节精度。接线端子的高度与防护结构的下沿预留了足够的接线操作空间,即使是带绝缘护套的导线端子,也能顺利插入接线孔完成锁紧,不会出现空间不足导致的接线虚接问题。

在实际选型适配过程中,这类模块的结构尺寸直接决定了其适配的电控箱空间要求,本次设计的模块整体外形紧凑,横向与纵向尺寸都控制在小型电控模块的通用尺寸范围内,厚度方向叠加防护结构后也不会占用过多的安装层空间,非常适合在空间受限的小型控制设备内部集成。板上的元件布局做了等电位间距校验,不同电位的焊盘与元件引脚之间的爬电距离满足低压电控设备的安全规范,即使在潮湿多尘的工业现场环境下使用,也不容易出现爬电击穿的故障。防护结构选用的绝缘材料具备一定的阻燃性能,即使板载元件出现短时过载升温,也不会快速引燃防护结构,提升了模块整体的安全冗余。

很多初次接触这类控制模块的结构设计人员,容易忽略接线操作空间与防护结构的匹配关系,要么防护结构开孔偏移导致无法操作调节元件,要么接线区域预留空间不足导致导线弯折半径过小出现线芯断裂,本次设计在建模阶段就做了全流程的装配模拟:从裸板元件焊接、防护壳组装、现场接线、参数调节到后期维护拆解的全流程都做了干涉检查,确保每个操作环节都不会出现结构干涉。同时安装孔位的位置做了应力分散设计,固定螺丝锁紧时的压力不会直接传导到板载的陶瓷元件上,避免安装应力导致元件引脚脱焊或者陶瓷本体开裂。

对于需要做设备集成的结构工程师来说,这类模块的三维模型可以直接导入到整体设备的装配体中,提前预留安装空间与接线走线路径,避免后期装配时出现空间干涉;也可以基于这个模型做二次改型,比如调整防护结构的安装方式适配特殊的安装场景,或者扩展接线端子的数量适配更多回路的控制需求,模型的结构特征做了参数化处理,修改关键尺寸就能快速生成适配不同工况的衍生结构,不需要从零开始建模,大幅缩短电控模块集成的设计周期。
