适配树莓派的五英寸电容触控显示模组

做嵌入式开发和小型智能设备集成的工程师，大概率都遇到过显示终端选型的痛点：要么屏幕尺寸和主控安装位不匹配，要么触控响应延迟影响交互体验，要么接口定义不对需要额外飞线改板，这款适配树莓派平台的五英寸触控显示模组，就是针对这类嵌入式场景做的结构优化方案。从实际落地的场景来看，这类小尺寸触控屏的应用覆盖范围很广，小到桌面级的环境监测终端、个人DIY的复古游戏机、实验室的小型数据采集显示面板，大到工业现场的工位操作提示屏、小型自动化设备的人机交互界面、智能柜类设备的操作终端，都能看到同规格产品的身影，核心原因就是五英寸的尺寸刚好平衡了显示面积和安装空间占用，不会像七英寸屏那样挤占过多设备内部的布线空间，也不会像3.5英寸屏那样显示内容受限，无法承载多参数的实时展示需求。

从功能特性上看，这款模组采用电容式触控方案，和早年的电阻屏相比，不需要额外施加压力就能完成触控操作，支持多点触控识别，不管是做滑动切换界面、双指缩放调试参数，还是常规的点击操作，响应逻辑都和日常使用的消费级电子设备触控逻辑一致，不需要额外做触控交互的适配开发，能大幅缩短嵌入式项目的开发周期。屏幕本身的分辨率为800×600，在五英寸的显示尺寸下，像素密度足够支撑常规的参数文本、状态图标、简易曲线的清晰显示，不会出现明显的颗粒感影响信息读取，HDMI的信号传输接口也能直接和树莓派系列主控的视频输出端匹配，不需要额外加装信号转换板，减少了外围电路的设计工作量。

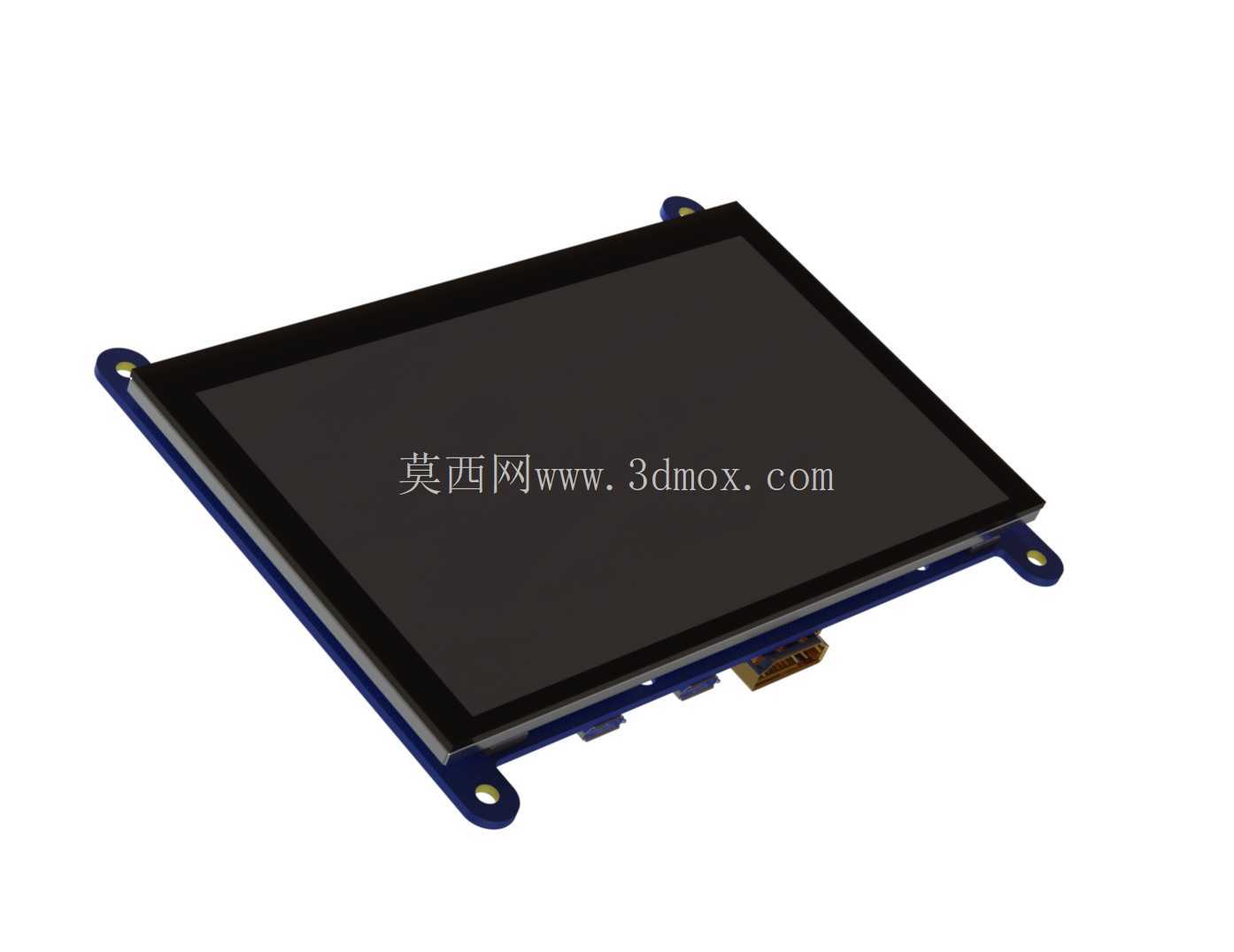

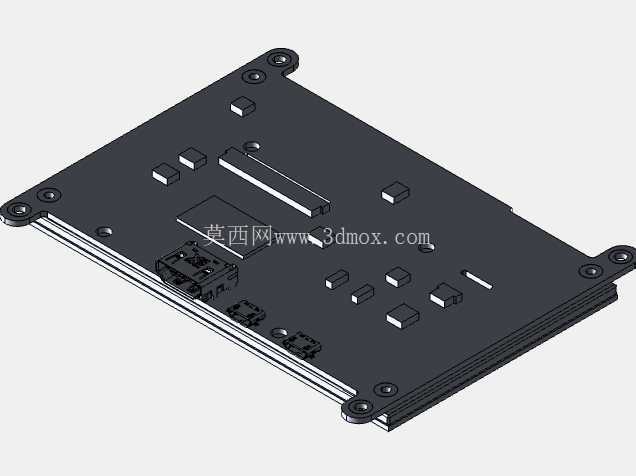

从结构设计的思路来看，整个模组采用PCB板载屏幕的一体化设计，屏幕的显示区域通过黑色封边和外围的PCB基板做隔离，既可以阻挡边缘漏光影响显示效果，也能在安装时给屏幕面板提供受力支撑，避免装配过程中挤压到液晶层造成屏幕损坏。PCB基板的四个角位都预留了标准的安装固定孔，孔位做了金属包边强化，反复拆装也不会出现基板开裂的问题，固定孔的位置和孔距是按照嵌入式通用安装规范设计的，不管是用铜柱固定在树莓派主控的上方做叠层安装，还是单独固定在设备外壳的屏幕窗口位置，都不需要额外打孔改孔，能直接适配常规的嵌入式安装位。基板下方预留的排线接口位置做了内凹处理，当屏幕和主控叠装的时候，排线不会被挤压在两层板之间造成磨损，也不会因为排线凸起导致整体安装高度超标，给布线留出了足够的安全间隙。

在安装边界的尺寸把控上，这款模组的整体外轮廓尺寸刚好覆盖五英寸屏幕的显示区域加外围电路的排布空间，基板边缘没有多余的冗余结构，在小型设备内部安装时，不会和周边的电源模块、传感器模块、接线端子产生结构干涉。屏幕的整体厚度控制在较低水平，就算是在壁厚较薄的塑料外壳上做嵌入式安装，屏幕背面也不会过多挤占设备内部的元件排布空间，对于内部空间紧张的手持类嵌入式设备来说，这个厚度参数能有效降低整机的外形尺寸，提升手持操作的便携性。触控层和显示层做了全贴合处理，一方面能减少光线在层间的反射，在光线较强的车间环境下也能清晰看清屏幕显示的内容，另一方面也能避免灰尘进入显示层和触控层之间，长期使用也不会出现进灰影响显示效果的问题。

实际做结构集成的时候需要注意，屏幕的安装面要和外壳的屏幕窗口保持齐平，窗口边缘要做圆角处理，避免尖角应力集中损坏屏幕边缘的封边结构；固定螺丝的锁紧扭矩要控制在合理范围，不要过度锁紧导致PCB基板变形，不然会拉扯到屏幕的内部排线，造成显示异常或者触控失灵的问题。屏幕背面的驱动芯片位置要预留一定的散热间隙，不要直接贴在发热量大的主控芯片或者电源模块上，避免长期高温工作加速屏幕元件的老化。对于需要做前面板防水处理的应用场景，可以在屏幕和外壳窗口之间加装薄款的密封泡棉胶条，胶条的位置要避开触控层的边缘感应区域，不然会影响触控的识别灵敏度。

很多工程师在做小型嵌入式项目的时候，容易在显示模组的选型上忽略结构匹配度，只关注屏幕的分辨率和接口参数，结果拿到实物才发现安装孔位不对、接口位置干涉、厚度超标等问题，不得不重新改外壳设计或者调整内部元件排布，耽误项目的开发进度。这款触控显示模组的结构设计就是充分考虑了树莓派平台的安装特性，从固定孔位、接口位置、整体厚度到安装间隙都做了适配优化，不管是个人DIY项目做快速原型验证，还是小型量产设备做结构集成，都能减少不必要的结构修改工作量，提升开发效率。在做三维建模的时候，这款模组的模型也能直接导入到设备整体装配体中，用来校核屏幕和外壳、内部元件的安装间隙，提前发现结构干涉问题，避免后期打样出现装配错误，对于结构设计人员来说，准确的三维模型能大幅减少前期的尺寸测量工作，直接调用就能完成屏幕部分的结构布局，把更多精力放在设备整体的功能结构优化上。
