DD8024TA直流转换电源板结构设计

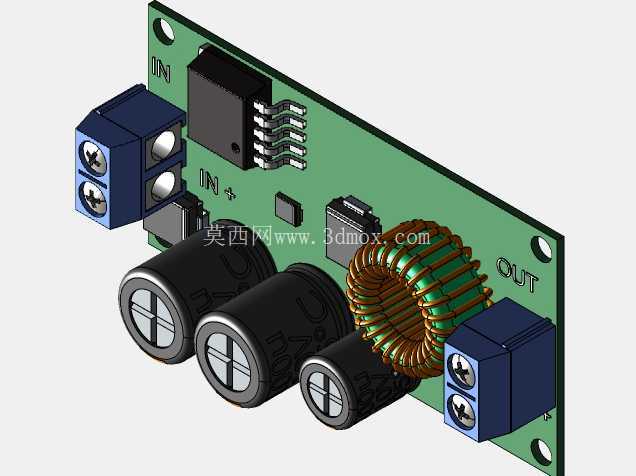

　　这款直流转换模块的PCB布局参考实际量产板卡的走线逻辑做还原，板上输入侧采用大电流接线端子，适配多股粗线径电源输入，端子旁预留的丝印标识清晰标注输入正负极，避免现场接线时出现极性反接的失误。板载的磁环电感采用多股漆包线绕制结构，在三维建模时还原了绕线的层叠排布与引脚弯折形态，能直观呈现电感在板上的占位高度，方便结构工程师评估整机装配时的垂直空间余量，避免后续装机出现元件与外壳干涉的问题。三个不同容值的电解电容沿输入到输出的主功率回路排布，建模时还原了电容本体的防爆纹、引脚焊盘的尺寸，以及电容顶部与周边元件的安全间距，符合电源板安规设计里的爬电距离要求。

　　输出侧同样采用同规格的接线端子，和输入端子形成对称布局，方便现场布线时快速识别输入输出端口，板边预留的固定孔位匹配常规M3螺丝的安装尺寸，孔位周边做了露铜处理，既可以通过螺丝实现板卡与机壳的接地连接，也能保证安装后的结构稳定性，不会因为设备运行时的振动出现板卡移位。从应用场景来看，这类DC-DC转换模块常被集成在工业控制柜、车载低压供电系统、小型自动化设备的配电单元里，负责将前端输入的不稳定直流电压转换为后端负载所需的稳定电压，建模时还原的元件布局可以帮助结构设计人员在整机布局阶段提前评估板卡的安装空间，不需要等实际样板打样回来就能完成干涉检查、散热风道规划的工作。

　　板上的功率芯片布置在电感旁的空旷区域，建模时还原了芯片的塑封本体与引脚形态，周边预留的贴片元件位置也按照实际电路的BOM做了对应还原，虽然元件的精确位置以实际PCB设计文件为准，但整体的占位尺寸、元件高度都按照实物比例做了还原，足够支撑前期的结构方案评审。板卡的外形边缘做了圆角处理，避免安装时板边毛刺划伤操作人员或者绝缘线材，输入输出端子的高度、电解电容的高度、磁环电感的高度都做了差异化标注，方便设计人员根据整机内部的垂直空间选择合适的安装方向，比如在空间紧凑的设备里可以选择卧式安装的配套固定件，在空间充裕的场景下直接通过板边孔位锁附即可。

　　主功率回路的走线宽度在建模时通过丝印层的视觉呈现做了区分，能直观看到大电流路径的走向，帮助散热设计人员评估板上的热源分布，提前规划散热片的安装位置或者风道的走向，避免功率元件因为散热不足出现降额运行的情况。
