Teensy4.1以太网扩展套件结构设计

项目分类:通讯工具类 发布时间:2026-02-28 ID:1144074
  • Teensy4.1以太网扩展套件结构设计
  • Teensy4.1以太网扩展套件结构设计

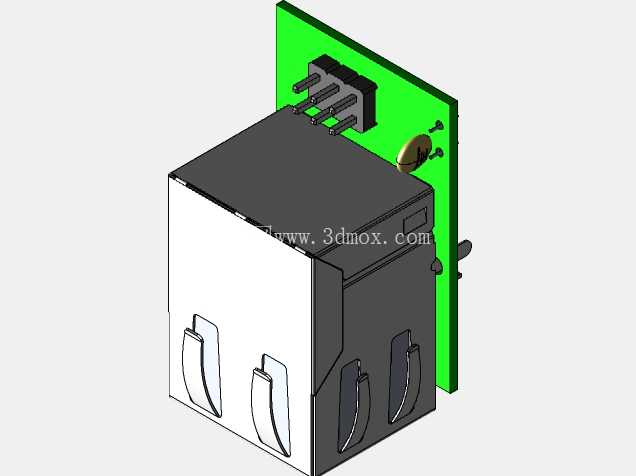

这套嵌入式以太网扩展组件,核心是为Teensy4.1主控单元提供稳定的有线网络接入能力,在工业现场数据采集、小型嵌入式网关、实验室测试台架组网这类场景里,这类扩展结构的实用性远高于板载贴片网口的方案。从结构设计逻辑来看,整个组件采用叠层安装思路,绿色PCB扩展板垂直布置在RJ45连接器侧方,既避开了主控板上原有排针的插拔操作空间,也能让网线插拔时的受力直接传导到结构外壳而非PCB焊盘,这点在经常需要拔插网线的调试场景里,能大幅降低焊盘脱落的失效风险。

从安装边界来看,整套组件的外形轮廓完全围绕标准RJ45屏蔽连接器的尺寸做适配,网口端突出PCB板的长度控制在常规机柜面板开孔的允许范围内,两侧的弹性卡扣结构完全复刻工业级RJ45座的标准尺寸,能兼容常规的网线水晶头锁定结构,不会出现卡扣卡滞、松脱的问题。PCB板上预留的排针座位置,和Teensy4.1主控板的侧边排针孔位完全对齐,插装后两块板的平行度公差控制在0.2mm以内,不会出现排针歪针、接触不良的装配问题。板上搭载的网络隔离变压器采用贴片布局,位置紧贴RJ45连接器的信号引脚,能最大限度缩短高频信号的走线长度,减少信号反射和外界电磁干扰,这点在工业现场强电磁环境下,对网络通讯稳定性的提升非常明显。

结构细节上,网口金属外壳预留了接地焊盘,和PCB板上的保护地网络直接连通,能将网口耦合的静电、浪涌电流直接泄放到接地路径,避免浪涌冲击损坏主控芯片。PCB板边缘做了圆角处理,没有尖锐的毛刺棱角,在手工装配、调试拿取的时候不会划伤操作人员,也避免了和周边金属结构件接触造成的短路风险。板上的固定孔位采用非金属化孔设计,适配M2规格的铜柱安装,既可以将扩展板和主控板锁紧固定,也能在需要将整套组件安装到设备外壳内部时,直接通过铜柱固定到壳体的安装柱上,不需要额外设计定制的固定支架。

实际应用中,这套结构可以直接嵌入到小型工业采集终端内部,不需要额外调整设备内部的安装空间,网口位置可以直接对准设备外壳的标准网口开孔,不需要额外做转接结构。相比采用飞线外接网口模块的方案,这种一体化叠装的结构,装配工序更简单,生产时只需要将排针对齐插装、锁紧固定铜柱即可完成装配,能大幅减少生产环节的装配工时,也降低了飞线连接带来的接触不良、信号干扰等隐患。设计时还考虑了散热需求,扩展板上的发热元件(主要是网络PHY芯片和隔离变压器)都布置在板件外侧,没有被主控板或者网口外壳遮挡,自然对流的散热路径通畅,在常温环境下长期连续工作时,元件表面温度不会超过器件允许的工作温度范围,不需要额外加装散热片或者散热风扇,简化了整套系统的散热结构设计。

从装配兼容性来看,这套结构没有遮挡Teensy4.1主控板上的其他接口,包括USB接口、其他IO排针,在插装扩展板之后,主控板的原有功能接口都可以正常使用,不会因为加装以太网扩展功能就影响其他外设的接入。排针的选型采用带定位凸点的规格,插装时不会出现插反、错位的问题,即使是没有经验的装配人员,也能快速完成正确装配,不会出现因为插反导致的元件烧毁问题。网口的引脚焊接位置做了加大焊盘处理,能承受更大的插拔外力,按照常规工业接插件的可靠性标准,至少能承受1000次以上的网线插拔循环,不会出现焊盘开裂、引脚脱焊的问题。
