改良版机械虹膜开合机构设计

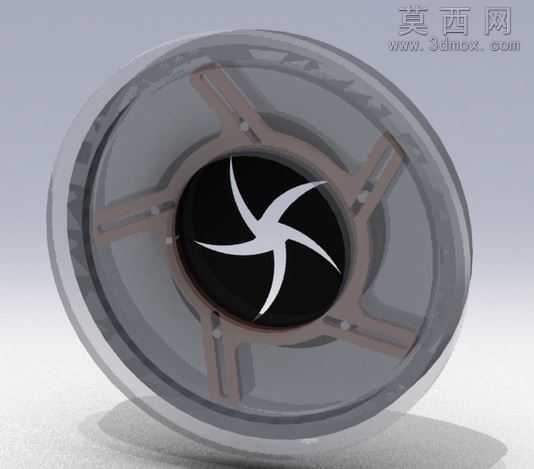

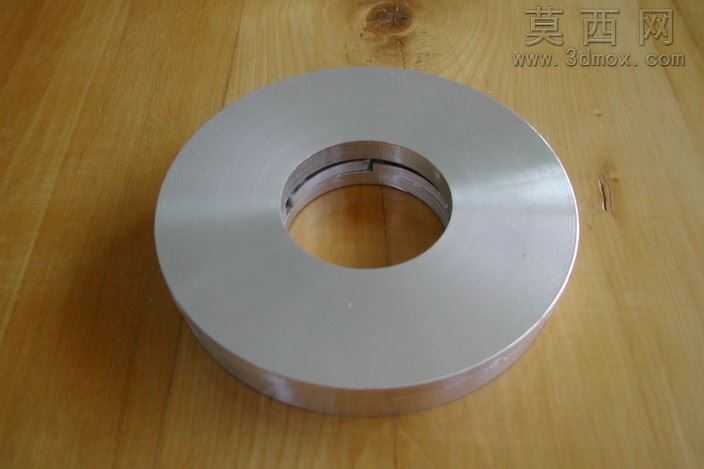

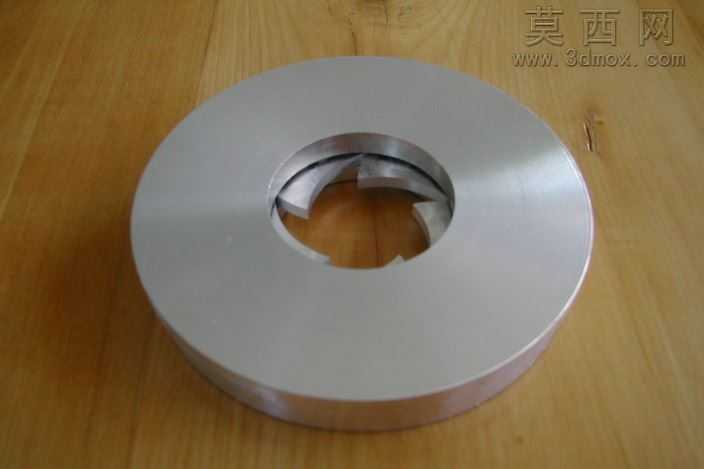

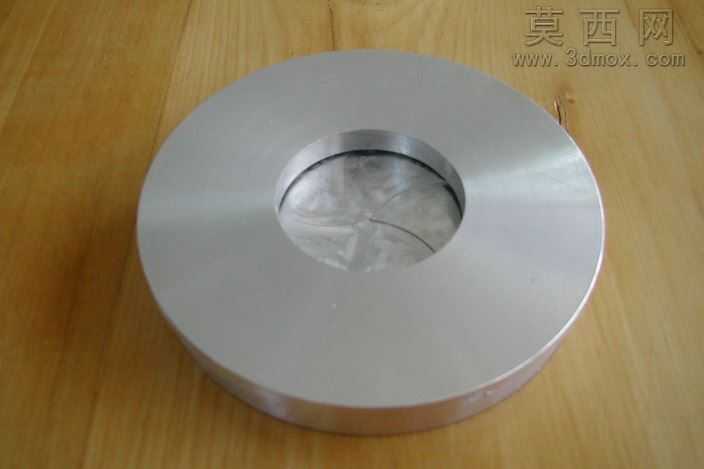

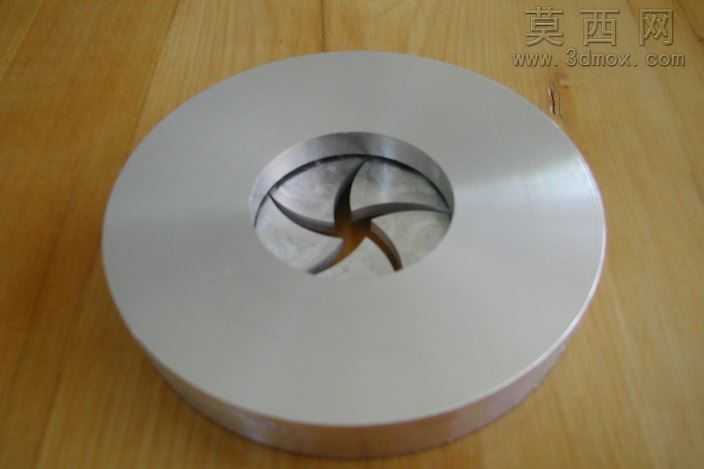

本作品为经过优化订正的机械虹膜开合机构三维模型，整体采用圆盘式对称布局，核心由外圈固定基座、多组径向排布的传动摆臂、中心五叶式开合叶片三部分构成。建模阶段采用参数化设计思路，先绘制中心对称的叶片轮廓草图，通过圆周阵列生成五片完全一致的旋叶结构，保证叶片开合过程中运动轨迹完全同步，不会出现卡滞或间隙不均的问题；传动摆臂部分通过同轴心配合与基座连接，每根摆臂的末端与对应叶片的定位槽做滑动约束，精准还原摩擦传动的运动逻辑。渲染阶段为不同部件分配了差异化材质：外圈基座采用半透明磨砂PC材质，既可以直观展示内部传动结构，又能呈现出工业产品的质感；传动摆臂采用哑光棕褐色工程塑料材质，表面添加细微的磨砂纹理，模拟实际加工后的表面质感；中心开合叶片采用亮黑色抛光漆面搭配白色边缘标识，突出叶片的轮廓形态，让开合状态的展示更加清晰；基座底部添加柔和的投影效果，增强模型的空间立体感。设计过程中针对原有机械虹膜结构的不足做了优化调整：将原有的齿轮啮合传动改为摩擦传动形式，前板仅保留滑行与摩擦接触的结构，取消了复杂的齿形加工特征，降低了零件的加工难度，同时通过控制摩擦接触面的压力参数，实现机构运动过程中的阻尼感均匀，开合动作顺滑无卡顿；所有运动部件的配合间隙经过反复校核，既保证运动过程中无干涉，又避免间隙过大导致的叶片晃动问题；整体结构采用模块化设计，所有零件均可独立拆卸，方便后续根据实际使用场景调整叶片尺寸、摆臂长度等参数，适配不同的通径需求。模型完整还原了机构的装配关系与运动逻辑，可直接用于运动仿真验证、3D打印实物制作，也可作为光阑、阀门、创意开合装置的设计参考，帮助设计者快速理解摩擦式虹膜机构的工作原理，缩短同类产品的开发周期。
