ESP32四轴数控运动控制板

　　这块控制板面向小型桌面数控设备的运动控制需求，常见于雕刻机、小型铣床、激光切割平台、3D打印改装设备以及需要多轴联动的教学实验台。板卡将主控、步进驱动接口、限位输入和外设连接集中在一块PCB上，目的是减少控制柜内部零散模块之间的接线，让整机电气布局更紧凑。

　　从实际用途看，它承担的是设备底层运动控制任务：接收上位机生成的加工路径或G代码指令，解析后向四个步进轴输出脉冲、方向和使能信号，同时读取限位、原点、使能等开关状态。板上围绕ESP32布置无线通信和高速处理资源，适合通过网络或串口接入FluidNC这类运动控制固件；TMC2209相关驱动链路则强调低噪声、细分驱动和较平稳的低速进给，这对桌面雕刻、轻量铣削和激光运动平台比较关键。

　　设计思路上，板卡没有采用“主控板加独立驱动器”的堆叠方式，而是把轴驱动接口沿板边分区布置。四个轴的接线端子集中在一侧，端子间距、走线方向和丝印标识都按现场接线习惯安排，调试人员可以逐轴接入电机，不必在密集排针间反复查找信号。电源输入、风扇接口、继电器或主轴控制接口、限位开关接口分别放在不同边界区域，强弱信号在板面上尽量分开，降低电机电流切换时对限位输入和通信线路的干扰。

　　PCB外形采用矩形单板方案，板边预留安装孔，适合直接固定在设备背板、电控箱底板或绝缘支柱上。三维建模时需要重点核对安装孔与板边的距离、端子朝外的插拔空间、USB接口和存储卡位置的操作间隙，以及散热片、电容、接插件在高度方向上的包络。若控制板安装在封闭箱体内，还要给步进驱动区域保留空气流通路径；若靠近主轴电机或变频器，则应避免与动力线平行长距离走线。

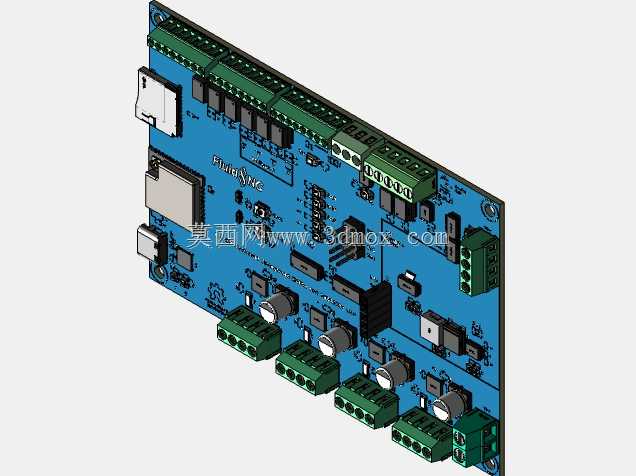

　　接口布置体现了整机集成的考虑。板上可看到多组绿色螺钉端子，用于电机、限位、电源和辅助输出；侧边预留USB连接位置，便于调试和固件烧录；存储卡相关接口方便离线任务读取；板载排针和控制端口可扩展按键、探针、主轴PWM、继电器等功能。对于结构工程师来说，这些接口不仅是电气连接点，也决定了外壳开孔、线缆弯曲半径、维护拆卸顺序和线束固定方式。

　　在机械适配方面，四轴配置能够覆盖X、Y、Z加一个旋转轴或双电机同步轴的场景。小型CNC雕刻机常用三轴龙门结构，若增加第四轴，可完成圆柱面雕刻、旋转打标和简单分度加工；在某些龙门设备中，第四个驱动通道也可用于双Y轴同步，提高横梁两侧驱动的一致性。选型时需要结合电机额定电流、供电电压、脉冲频率和负载惯量校核驱动能力，不能只按轴数判断板卡适用性。

　　三维结构设计中，控制板本身的厚度不大，但接插件、电解电容、散热片和USB座会形成明显的高度差。模型应保留这些元器件的真实包络，尤其是端子接线后的螺丝刀操作空间、插头插入后的突出长度、板背面焊点与安装板之间的绝缘间隙。若设备外壳采用钣金折弯件，安装孔位置要避开加强筋和折弯线；若采用铝型材框架，则可通过铜柱或绝缘隔离柱固定，并让线束沿型材槽道走向布置。

　　散热与电磁兼容是这类控制板落地时不能忽略的问题。步进驱动在持续进给、快速移动和锁紧保持状态下都会发热，板卡周围不宜被线束完全覆盖。限位信号属于低压弱电输入，走线应远离主轴动力电缆和步进电机线，必要时使用屏蔽线并在柜端单端接地。风扇接口若参与机箱散热，结构模型中还要同步体现风道方向，避免冷风被端子排或线缆阻挡。

　　从维护角度看，单板集成方案减少了模块数量，但也要求维修边界清晰。保险丝、电源端子、通信接口和复位操作位置应在外壳设计时保持可达；板卡固定后，不应出现必须拆除电机线才能插拔USB的情况。对于批量设备，还可以根据该三维模型检查装配干涉、生成安装板开孔图，并配合电气原理图完成线束长度统计和接插件位置规划，使控制板从原理设计顺利过渡到整机制造。
