履带式小型移动侦查作业平台结构设计

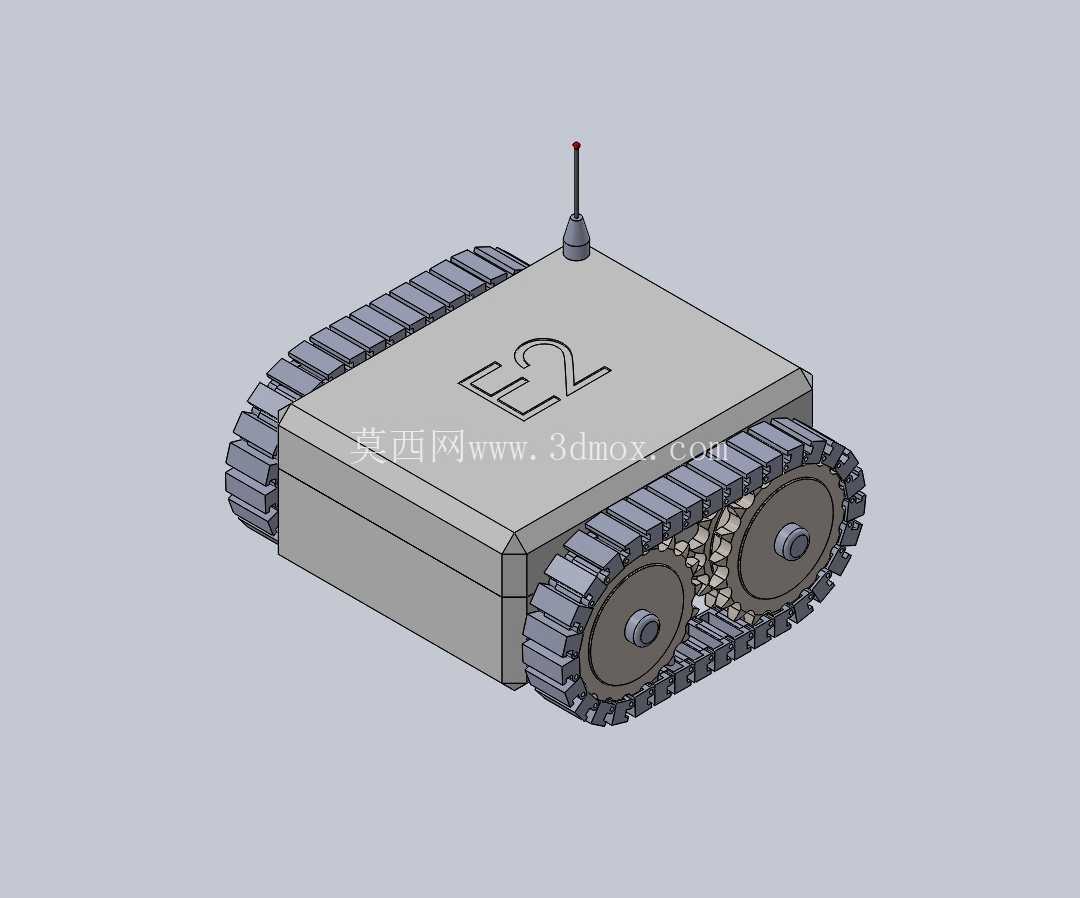

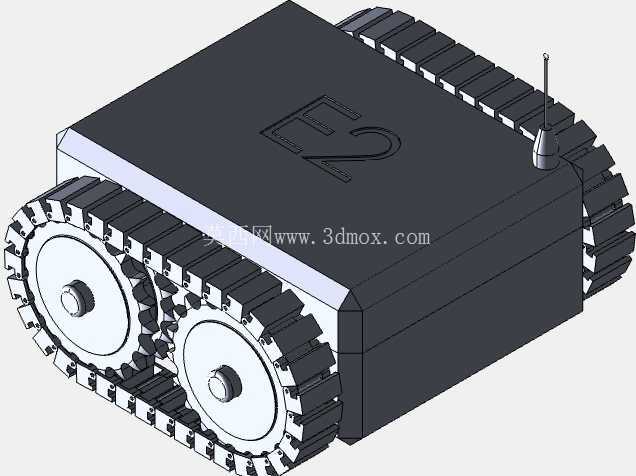

　　行走部分选用双侧独立履带驱动结构，履带采用节段式拼接设计，单节履带板的啮合齿与驱动轮齿槽做了等距匹配，驱动轮内置轴承支撑结构，可承受单侧偏载带来的径向力，导向轮布置在履带架前后两端，配合张紧调节结构可调整履带预紧力，避免行进过程中出现脱轨、跳齿问题。双侧履带独立驱动的布局，让平台可以实现原地零半径转向，在宽度仅比自身宽度大100mm的狭窄通道内也能完成转向动作，适配管廊、巷道这类受限空间的通行需求。上壳体顶部预留的天线安装位，采用螺纹连接结构，可根据通讯需求更换不同增益的通讯天线，天线底座做了防水密封槽设计，可适配多尘、潮湿的作业环境，避免粉尘、水汽进入壳体内部影响电路元器件。这款履带式小型移动平台的设计，最初瞄准的是狭窄空间内的巡检、轻量载荷转运作业场景，比如厂区管廊下方的设备巡查、仓储区域的小件物料转运、灾后狭窄废墟的环境探测这类轮式设备难以通行的工况。从结构布局来看，整体采用方正的箱式主体设计，上壳体预留了平整的载荷安装面，可根据不同作业需求加装探测模块、小型机械臂或者储物载具，安装面的边缘做了小角度倒角处理，避免行进过程中剐蹭周边障碍物，同时也能降低壳体应力集中的风险。

　　壳体内部的安装空间做了分层设计，下层预留电池组、驱动电机的安装位，中层布置控制板、通讯模块的固定支架，上层预留载荷拓展的走线空间，各层之间通过铜柱支撑固定，既保证结构强度，也能给元器件留出足够的散热间隙。从尺寸边界来看，整体长宽高控制在紧凑范围内，履带外侧宽度即为整机最大宽度，没有外凸的结构件，可顺利通过同宽度的通道入口，整机高度控制在较低水平，重心落在履带接地段的中心区域，爬坡时可避免出现倾翻风险，最大爬坡角度可适配30度以内的坡面通行。履带的接地长度做了优化设计，接地比压控制在较低数值，可在松软泥地、碎石路面稳定通行，不会出现下陷打滑的问题。

　　驱动轮与履带板的啮合间隙做了公差匹配，既保证传动过程中不会出现卡滞，也能减少啮合过程中的冲击噪音，适合需要低噪音作业的室内巡检场景。壳体的边角位置做了圆弧过渡处理，在碰撞到障碍物时可分散冲击力，避免壳体边角出现开裂变形，同时也不会剐蹭到周边的管线、设备。这款平台的设计没有冗余的装饰结构，所有外部结构都服务于功能需求，上壳体表面的标识做了凹陷式设计，不会因为长期剐蹭出现标识磨损，同时凹陷结构也能在一定程度上提升壳体的结构刚度，减少薄板壳体的共振变形。在安装边界上，顶部载荷安装面预留了标准的螺纹孔阵列，可直接适配市面上常见的传感器、小型作业模块的安装尺寸，不需要额外加工转接板，降低二次开发的成本。

　　双侧履带架与主体箱体采用螺栓连接结构，可快速拆解维护，当履带出现磨损时，不需要完全拆解整机即可完成履带更换，降低后期维护的工作量。行走机构的传动部分采用内置减速结构，电机输出轴直接连接减速箱输入段，减少了额外的传动环节，提升传动效率的同时也降低了传动故障的概率。从实际应用的角度出发，这类小型履带移动平台不需要复杂的配套基建，可直接在现有作业场地内投入使用，相比大型巡检设备，它的通过性更强，部署成本更低，可覆盖很多大型设备无法抵达的作业区域，比如设备底部的漏点排查、货架底层的物料盘点、狭窄管道周边的环境检测等场景。在结构设计过程中，特意将所有易损件都布置在便于拆解的位置，比如驱动轮的轴承、履带板的连接销，都可以在不拆解主体壳体的情况下完成更换，适合长期在复杂工况下连续作业。整机的重量控制在合理区间，单人即可完成搬运转移，不需要额外的吊装设备，可快速在不同作业区域之间转场部署。
