RS485RS232通信TTL串口摄像头结构设计

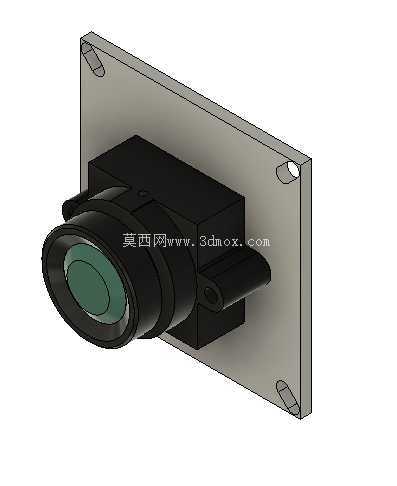

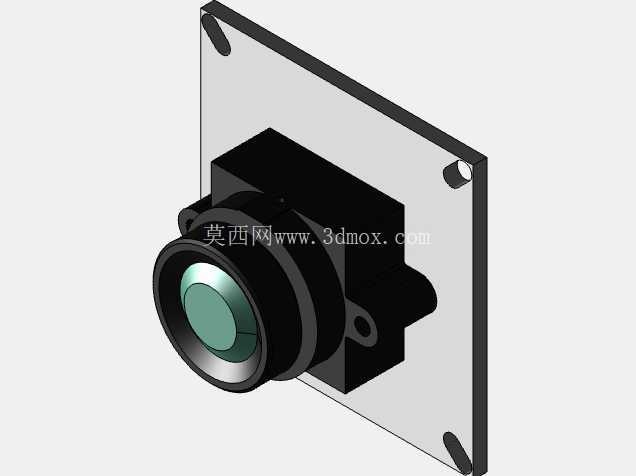

　　在工业现场的视觉采集场景里，这类带RS485/RS232通信接口的TTL串口摄像头，是嵌入式视觉采集链路里非常务实的选型方向，不同于消费级USB摄像头的短距离、高带宽依赖，它的设计从一开始就瞄准了工业现场长距离、低布线成本、对接简易控制板的需求。从结构外形来看，整个模组采用镜头主体加安装背板的分体式布局，镜头部分做了圆柱形的镜筒封装，前端预留了标准镜头安装螺纹，可根据现场视场角需求更换不同焦距的镜头，镜筒侧面预留的微调凸台，是给对焦调整预留的操作位，不需要拆解外壳就能完成焦距校准，这点在设备后期运维的时候能省不少功夫。

　　后方的安装背板采用矩形平板结构，四个角做了沉头安装孔位，孔位的间距按照工业常用的板载安装标准做了适配，既可以直接用螺丝固定在设备壳体的预埋螺柱上，也能通过转接支架固定在导轨或者设备机架上，安装边界的容错空间做的比较充足，沉头孔的设计能保证安装后螺丝端面不突出背板平面，不会和后方的PCB板产生干涉。从功能设计逻辑上，这个模组集成了JPEG图像压缩模块，采用VC0706协议做通信交互，不需要额外搭配图像编码芯片，主控端通过串口就能直接输出压缩后的图像数据，省掉了高速并行走线的麻烦，RS485接口的支持让它的通信距离可以覆盖到工业现场常见的几十米级设备组网需求，RS232接口则可以直接对接老式的工业控制终端，两种接口的兼容设计让它能适配更多存量设备的改造场景，不需要额外更换通信转换模块。

　　在结构细节处理上，镜筒和后方成像电路板的连接部分做了遮光挡边设计，能避免外部杂光从装配缝隙进入CMOS靶面造成成像眩光，背板和镜筒的连接位做了定位止口，装配的时候不需要反复调整光轴同轴度，只要对准止口扣合就能保证镜头光轴和成像靶面垂直，减少装配环节的调校工作量。实际应用里，这类摄像头常被用在设备运行状态的定点图像采集场景，比如自动化产线的工件到位检测、无人值守站点的现场图像回传、工业设备内部的运行状态监控，不需要传输高清视频流，只需要定时采集JPEG格式的静态图像传回主控端做状态判断，这种场景下串口摄像头的低带宽、长距离、布线简单的优势就非常明显，比起网络摄像头它不需要配置IP地址，不需要额外的交换机布线，只要一对双绞线就能完成供电和通信的连接，在一些布线空间有限、对成本敏感的工业设备里，这种设计的适配性非常高。

　　设计的时候也充分考虑了工业现场的装配公差，背板的安装孔做了略大于螺丝直径的通孔设计，允许安装时有一定的位置调整余量，镜筒的外表面做了防滑的细纹处理，手动调整焦距的时候不容易打滑，整个模组的外形尺寸控制的非常紧凑，不会占用过多的设备内部安装空间，对于嵌入式集成的场景来说，这种紧凑化的结构设计能大幅降低设备整体的体积设计压力。另外在接口布局上，通信和供电的接插件布置在背板的后方侧边，接线之后线材不会从安装面突出，不会影响背板和设备壳体的贴合安装，接插件的选型采用工业常用的立式针座，抗振动性能比普通的消费级接插件更好，能适应工业设备运行时的持续振动环境，不会出现接触不良的问题。从成像链路的结构匹配来看，镜筒的后截距设计严格匹配所选CMOS传感器的法兰距，保证在整个对焦调整行程内，成像靶面都能落在清晰的成像面上，不会出现调焦到极限位置依然无法合焦的问题，镜筒内部做了消光螺纹处理，能减少镜筒内部的光线反射造成的成像雾感，提升静态图像的对比度。
