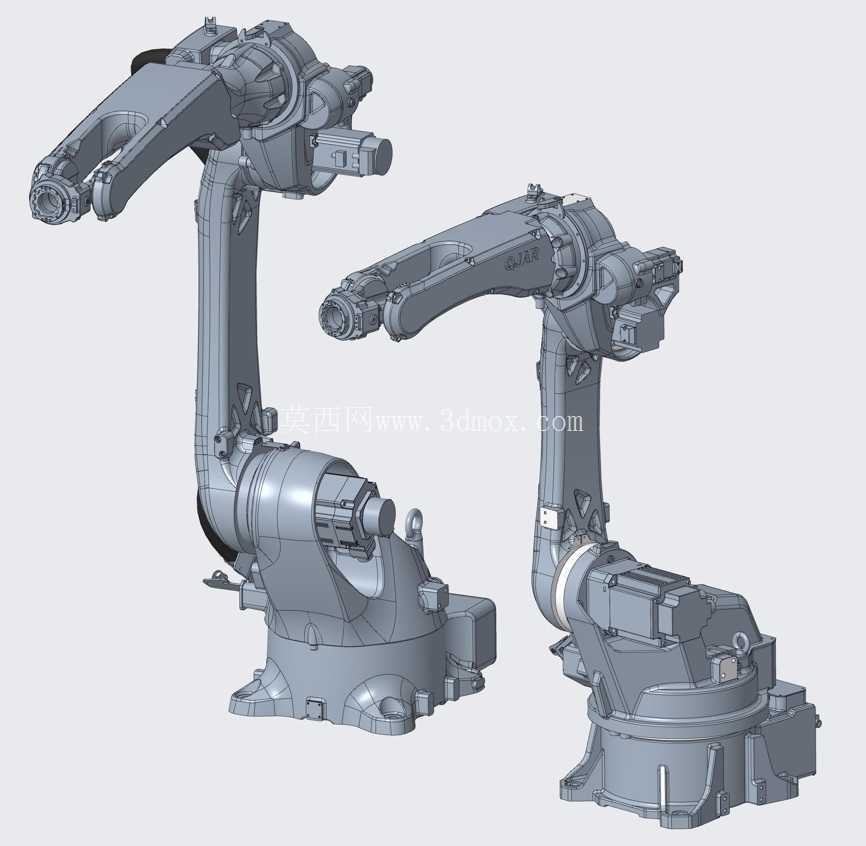

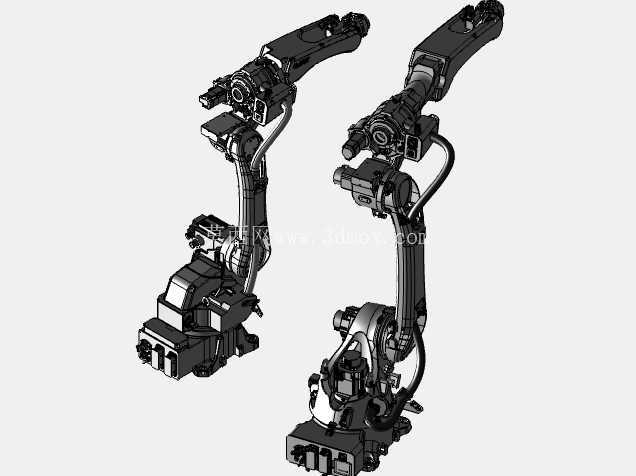

两款不同负载钱江工业机器人本体结构

　　在汽车零部件焊接工位、3C电子装配产线、五金件上下料场景中，六轴关节机器人的选型往往需要兼顾作业半径、负载能力与安装空间的平衡，本次呈现的两款钱江工业机器人本体，分别对应中负载大作业半径与中小负载紧凑作业空间的两类典型需求。从结构设计逻辑来看，两款机型均采用经典的六轴串联关节布局，底座采用大尺寸方形安装法兰结构，安装孔位围绕底座中心环形均布，能够在设备固定时均匀分散各关节高速运动产生的倾覆力矩，避免长期运行后底座连接螺栓出现疲劳松动。J1轴关节内置大扭矩谐波减速器与伺服驱动单元，腰部回转支承采用交叉滚子轴承结构，可承受径向、轴向与倾覆力矩的复合载荷，满足整臂大范围回转时的刚性要求。

　　大臂与小臂的铸件结构均经过拓扑优化，在保证关节连接部位壁厚满足刚性要求的前提下，对非受力区域进行了减重挖槽设计，既降低了运动部件的整体惯量，提升了高速运动时的响应速度，也减少了铸件材料的用量，控制了本体自重。两款机型的J2、J3关节均采用对称式布局设计，平衡缸集成在大臂内侧结构中，能够抵消大臂、小臂与末端负载产生的重力矩，降低伺服电机的持续输出扭矩，延长驱动单元的使用寿命。腕部的三个关节采用中空走线设计，所有动力线缆与信号线缆从手臂内部穿过，避免了机器人在复杂轨迹运动时线缆与周边工装、工件发生剐蹭缠绕，同时也减少了线缆外露带来的积尘、油污侵蚀问题，提升了设备在焊接、打磨等恶劣工况下的运行稳定性。

　　从安装边界来看，QJR6-2000H机型的底座安装尺寸更大，作业半径覆盖2000mm范围，末端额定负载能够满足搬运较重工件、搭载焊接枪加送丝机构等负载需求，适合在汽车整车焊接工位、大型结构件搬运场景中使用，其底座到J1轴回转中心的高度、大臂长度与小臂长度的比例经过匹配优化，在运动到极限作业位置时不会出现机构干涉，同时能够保证末端的重复定位精度满足工艺要求。QJR6-1400H机型结构更为紧凑，作业半径1400mm，适合在空间相对狭小的3C装配产线、小型五金件加工上下料工位布置，其底座占地面积更小，能够适配密集排布的产线布局，减少单台设备占用的车间空间。

　　两款机器人的末端法兰均采用标准ISO安装接口，可快速适配夹爪、焊枪、吸盘、打磨头等不同工艺执行器，无需额外设计过渡连接法兰，降低了产线集成的设计成本。在关节密封设计上，所有关节旋转部位均采用双唇形密封圈配合迷宫密封结构，能够有效阻挡车间内的焊接飞溅、打磨粉尘、切削液等杂质进入关节内部，保护减速器与轴承的润滑环境，减少日常维护的频次。从运动性能设计来看，各关节的运动速度参数经过匹配调校，在保证末端运动平稳性的前提下，尽可能缩短空行程运动时间，提升产线的整体运行节拍，同时在关节限位处设置了软限位与硬限位双重保护，避免误操作导致的机构碰撞损坏。两款机型的电气接口均布置在底座侧面的接线舱内，集成了动力电源、编码器信号、IO通讯等接口，接线时无需拆解手臂结构，现场安装调试更为便捷，接线舱的防护等级满足工业车间的使用要求，能够防止飞溅的液体与粉尘进入舱内损坏电气元件。
