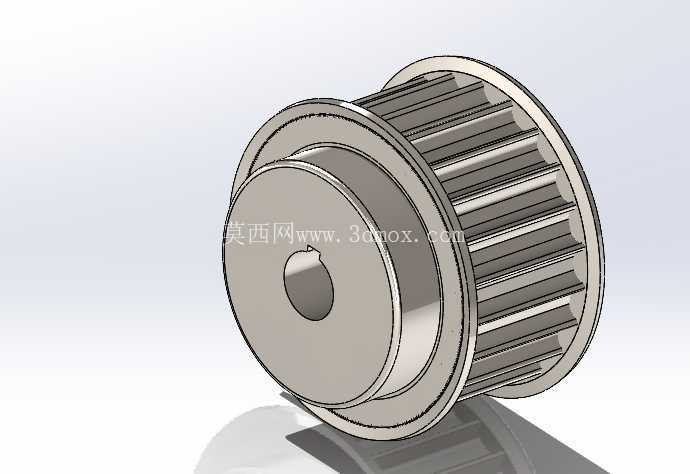

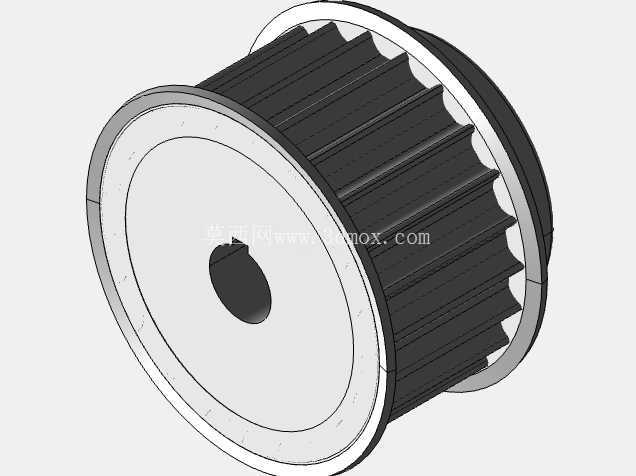

带挡边同步齿形皮带轮结构设计

在自动化输送、精密传动、小型动力传输场景中，同步带轮是保障传动比精准、避免打滑失效的核心零件，这款带双侧挡边的齿形皮带轮，主要适配4mm节距的同步齿形带，常见于桌面级自动化设备、小型通讯终端装配工装、3D打印传动模组、轻型物料输送机构的动力传递环节。不同于平带轮依靠摩擦力传动的结构，这款带轮采用周向均匀分布的梯形齿廓设计，齿形与同步带的齿槽完全啮合，传动过程中不会出现相对滑动，能够保证输入与输出端的转速比恒定，在需要精准定位的工位传动中，比如小型贴装头的位移传动、标签送料机构的定长输送，这类结构的传动精度优势十分明显。

从结构设计层面来看，轮体两侧设置的一体式挡边是非常实用的结构，能够在同步带高速运转、出现小幅横向窜动时限制带体的位移，避免同步带从轮体上滑脱，尤其是在中心距较长、带体张紧度存在小幅波动的传动布局中，双侧挡边的设计可以大幅降低设备运行过程中的带体脱落故障，减少日常运维的调整频次。轮体中心的D型轴孔设计，是针对小扭矩传动场景的优化方案，相比普通圆孔配合键连接的结构，D型孔可以直接与对应截面的传动轴配合，省去了键槽加工的工序，装配时只需要将轴端的平面与孔的平面对齐推入，再配合端面的紧定螺钉锁紧，就可以实现周向与轴向的固定，装配效率更高，也不会出现键连接的间隙回程问题，非常适合小扭矩、高转速的轻型传动场景。

在建模过程中，齿形的参数匹配是核心环节，齿距、齿高、齿形角都严格对应适配同步带的标准参数，保证啮合时齿面能够完全贴合，避免出现齿顶干涉或者齿侧间隙过大的问题；轮体的辐板部分做了等厚度设计，在保证轮体结构强度、满足高速转动时动平衡要求的前提下，尽可能减少了不必要的材料去除，既控制了轮体自身的转动惯量，降低电机启动时的负载冲击，也简化了后续机加工的工序流程。挡边的外径尺寸比齿顶圆直径高出合理范围，既能够起到可靠的限位作用，也不会因为挡边过高导致与带体侧面产生过度摩擦，造成带体的异常磨损。

从安装边界来看，这款带轮的轴向总宽度适配对应宽度的同步带，安装时需要保证带轮与配合带轮的端面共面，偏差控制在合理范围内，避免带体长期处于偏斜状态导致的单边磨损；轴孔的尺寸公差按照过渡配合设计，既能够保证装配时可以顺利压入传动轴，也不会因为间隙过大导致转动时出现偏心抖动。轮体的齿面粗糙度、挡边内侧的粗糙度都做了对应要求，减少啮合过程中的摩擦损耗，延长同步带的使用寿命。在实际选型应用中，这类带轮通常搭配铝合金材质加工，表面做阳极氧化处理，重量轻且防锈能力强，能够适应车间内多尘、有少量油污的工作环境，不需要额外的复杂维护，只需要定期检查同步带的张紧度与带轮的固定螺丝是否松动，就可以保证长期稳定运行。不同于重型传动使用的V带轮，这款同步带轮的传动噪音更低，传动效率更高，在对运行噪音有要求的桌面型设备、办公类通讯设备内部传动结构中应用十分广泛，能够在紧凑的安装空间内实现稳定的动力传递，不需要额外的张紧结构也能保证足够的包角，适配多种不同的安装布局需求。
