24V大推力线性电动推杆执行机构

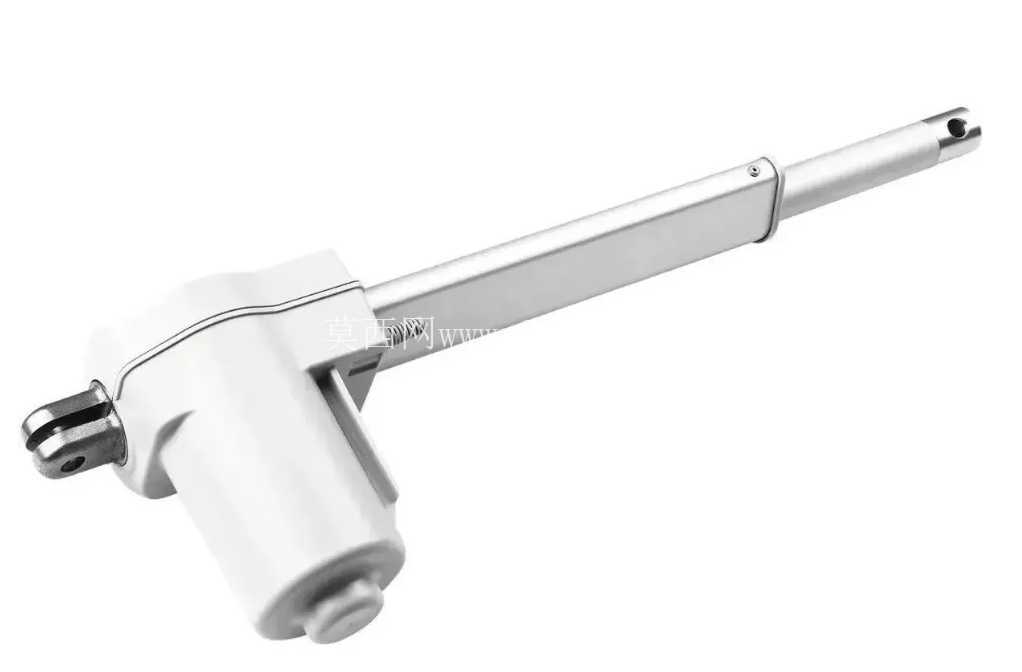

　　这款线性电动执行机构在工业自动化、智能家居、医疗辅具、户外工程装备领域都有极高的适配性，日常选型中常被用来替代传统气缸、液压缸，解决气源、液压油路布设受限场景下的直线往复驱动需求。从结构设计逻辑来看，整机采用集成化布局，驱动端的减速电机与推杆筒体做同轴偏置安装，既压缩了整机的轴向安装总长度，也能通过内置的齿轮减速组将电机的高转速低扭矩输出，转化为推杆端的低转速大推力输出，额定推力可达8000N，能够满足多数中重载直线推拉工况的负载要求。

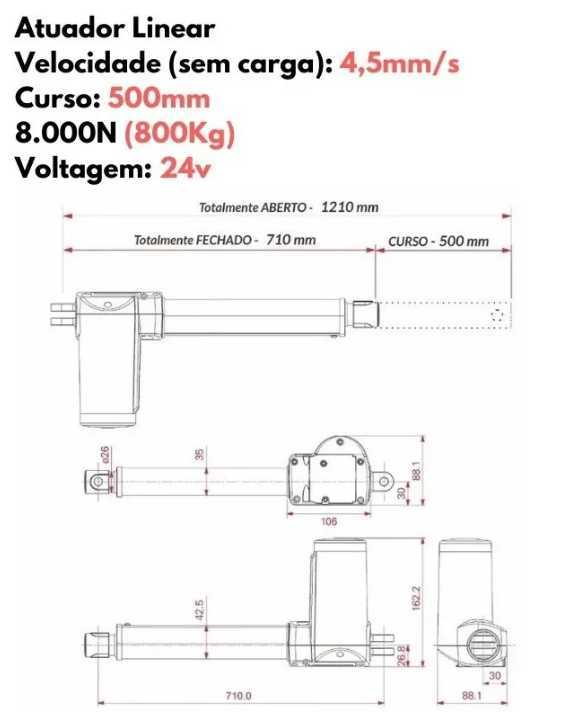

　　推杆的有效行程为500mm，这个行程参数覆盖了绝大多数工业设备门体启闭、工装夹具夹紧、物料升降推送、医疗床体位调节、太阳能光伏板倾角调整的位移需求，设计时在推杆的伸缩段做了硬质氧化处理，表面粗糙度控制在Ra0.8以下，配合筒体内的导向衬套，能够将推杆伸缩过程中的径向晃动量控制在0.2mm以内，避免长行程工况下推杆出现卡滞、偏磨的问题。安装接口方面，执行器的首尾两端都采用了铰接式销孔安装结构，销孔内径做了公差配合优化，既可以搭配标准圆柱销实现固定端的铰接安装，也能根据现场安装需求更换鱼眼接头，补偿安装面的角度偏差，降低现场安装时的同轴度要求，减少安装面加工的精度成本。

　　供电规格采用24V直流供电，属于工业安全电压范畴，在潮湿、户外露天等工况下使用时能降低漏电风险，配合外置的限位开关或者内置的行程断电模块，可以精准控制推杆的伸缩起止位置，避免出现超行程顶坏机构的问题。从建模细节来看，整个模型还原了实物的所有装配特征，包括电机端盖的紧固螺丝位置、筒体的拼接焊缝、推杆表面的导向槽、端部销孔的倒角细节，在做设备整体装配校核时，可以直接导入装配体中做干涉检查，验证安装空间是否足够，不需要再额外做简化处理。

　　实际选型应用时，需要注意安装边界的预留：缩回状态下整机总长度要满足安装点的最小间距要求，伸出500mm行程后要预留足够的位移空间，避免推杆伸出行程末端与周边结构件发生碰撞；同时铰接点的安装位置要保证推杆伸缩过程中受力方向与推杆轴线的夹角不超过3度，否则会产生额外的径向力，加速导向衬套的磨损，缩短执行器的使用寿命。不同于气动执行机构需要配套空压机、气管、电磁阀等整套气源组件，这款电动执行器只需要配套对应的直流控制模块就能实现正反转控制、调速控制，布线简单，维护成本更低，在没有气源布设的户外设备、移动作业装备上优势尤为明显。模型的结构拆分完全按照实际生产的装配逻辑绘制，电机壳体、减速箱、筒体、推杆、端盖、安装接头都做了独立的零件建模，结构设计人员可以直接参考这个模型的安装尺寸做配套的安装支架设计，也可以根据自身的推力、行程需求，调整筒体内的丝杆导程、电机功率参数，快速衍生出不同参数规格的同系列执行器模型，大幅缩短同类型产品的设计建模周期。
