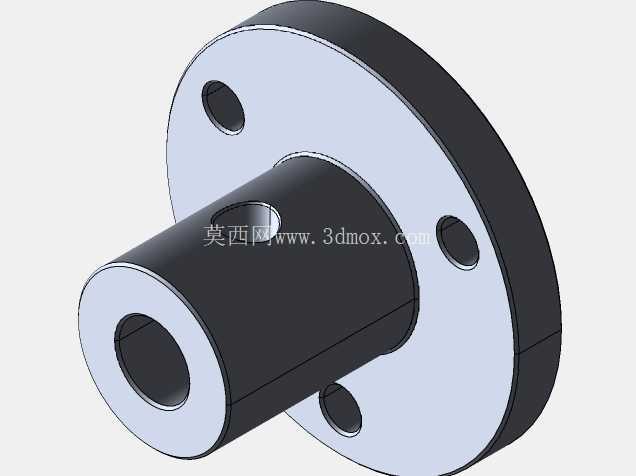

适配60mm麦克纳姆轮的6mm联轴器轮毂结构

在AGV、小型移动巡检机器人、教学实训移动平台这类采用麦克纳姆轮实现全向移动的设备中，联轴器轮毂是连接驱动轴与轮体的核心受力零件，直接决定动力传递的可靠性与轮系运转的平稳性。这款适配60mm规格铝合金麦克纳姆轮的6mm轴径联轴器轮毂，正是针对小负载全向移动场景的安装需求设计，解决了标准联轴器与轻量化麦克纳姆轮安装孔位不匹配、轴向定位不足的常见问题。

从实际使用场景来看，60mm直径的铝合金麦克纳姆轮多用于桌面级移动平台、小型竞赛机器人、仓储分拣小微AGV等负载在5kg以内的设备，这类设备的驱动轴多采用6mm直径的D型轴或光轴，搭配微型直流减速电机输出动力，常规的顶丝式联轴器无法直接匹配麦克纳姆轮的法兰安装面，容易出现轮体偏心、运转晃动的问题，甚至在急停、换向时出现轮体松脱的情况。这款轮毂的设计首先从安装边界出发，法兰端的安装孔位完全匹配60mm铝合金麦克纳姆轮的预设安装孔距，四个周向均布的通孔可直接通过螺丝与轮体的安装面锁紧，无需额外加工转接板，大幅降低装配环节的加工成本与装配误差。

结构设计上，轮毂分为轴套段与法兰盘两个功能区域，轴套段为带中心通孔的圆柱结构，中心孔直径适配6mm驱动轴，孔壁预留顶丝安装位，可通过径向顶丝实现与驱动轴的周向固定与轴向定位，避免轴与轮毂之间出现相对滑动；轴套段的长度经过匹配计算，既保证与驱动轴有足够的配合接触面积，降低接触面的比压，防止长期运转出现轴孔磨损，又不会超出轮体中心的安装空腔，避免与轮体内部的辊子安装结构产生干涉。法兰盘与轴套段为同轴一体式结构，法兰盘的端面与轴套段的轴线严格垂直，保证轮体安装后端面跳动量控制在小负载移动设备允许的范围内，减少轮体运转时的偏摆，降低全向移动时的运动阻力与震动。

从安装尺寸的适配性来看，法兰盘的外径略小于60mm麦克纳姆轮的中心安装凸台外径，保证安装后法兰盘完全陷入轮体的安装凹槽内，不会突出轮体侧面影响辊子的正常运转；法兰盘上的四个安装孔采用通孔设计，装配时可从外侧直接穿入螺丝锁紧到轮体的安装螺纹孔中，装配操作空间充足，无需特殊工装即可完成安装。轴套段的外圆与法兰盘的衔接处采用圆角过渡，避免应力集中，提升零件的抗扭强度，即使在设备频繁换向、急启急停的工况下，也不会出现衔接处断裂的问题。

材质选择上，这类轮毂多采用铝合金或钢质加工，若采用铝合金材质可兼顾轻量化与足够的结构强度，降低移动平台的整体自重，提升续航表现；若采用钢质材质则可适配更大的负载场景，满足不同负载等级设备的使用需求。在实际选型过程中，需要确认驱动轴的轴径是否为6mm，同时核对轮体的安装孔位分布是否与法兰盘孔位一致，轴套段的插入深度是否与电机轴的伸出长度匹配，避免出现轴顶到轮体内部或者配合长度不足的问题。

在三维建模过程中，这类零件需要重点保证轴孔与法兰端面的垂直度、安装孔的位置度公差，建模时需先确定中心轴线作为基准，再依次绘制轴套段与法兰盘的轮廓，安装孔采用圆周阵列的方式生成，保证四个孔的周向位置误差在装配允许范围内；同时需要预留顶丝孔的加工余量，以及装配时的避让空间，避免模型导入加工环节后出现干涉问题。对于移动机器人的结构设计人员来说，这类标准化的联轴器轮毂可以直接选用，无需重新设计转接结构，缩短设备的研发周期，同时标准化的零件也方便后期的维护更换，降低设备的运维成本。在实际装配时，需要注意顶丝的锁紧力度，避免力度过大导致轴套变形，或者力度不足出现轴孔打滑，同时要保证法兰盘与轮体安装面完全贴合，避免出现间隙导致轮体运转晃动。
