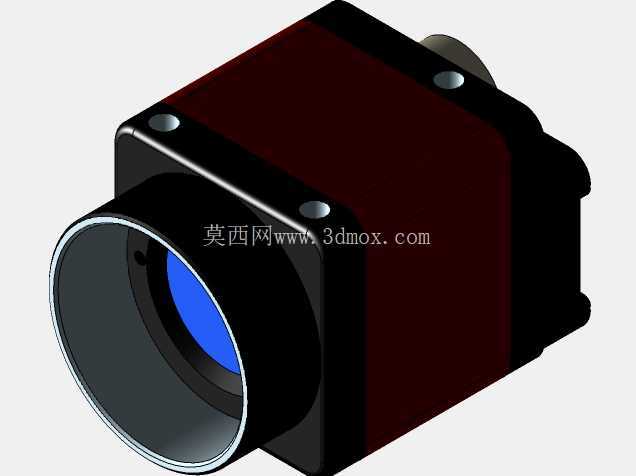

工业视觉检测用Guppy Pro F-201相机结构

项目分类:通讯工具类 发布时间:2026-01-20 ID:1127995
  • 工业视觉检测用Guppy Pro F-201相机结构

  做机器视觉项目选型的时候,这类紧凑型工业面阵相机是绕不开的选项,这次拆解建模的Guppy Pro F-201,是很多3C检测、精密装配工位上的常用款,先从实际安装场景说,这类相机大多装在设备的视觉模组支架上,要么配合环形光源打光做零件尺寸测量,要么搭配远心镜头做表面缺陷筛查,少数高速产线场景里也会用来做工件定位引导,给机械手提供坐标偏移量。从结构设计逻辑来看,这款相机走的是紧凑嵌入式路线,整体方壳造型没有多余的外凸结构,壳体用的是硬质阳极氧化铝合金材质,一方面是兼顾散热——工业相机长时间满帧工作的时候,感光芯片的发热会直接影响成像噪点,金属壳体直接和芯片背板贴合,能把热量快速导到外部,不用额外加散热鳍片也能在40度左右的车间环境里稳定跑;另一方面是做电磁屏蔽,车间里伺服电机、变频器的电磁干扰很强,金属全包裹壳体能把内部的电路板、信号传输模块完全罩住,避免出现图像丢帧、传输错码的问题。镜头接口是标准的C口设计,这个接口的法兰距是固定的17.526mm,建模的时候特意把接口的内螺纹、定位止口的公差留到了IT7级,实际装配的时候不管配8mm定焦镜头还是16mm远心镜头,都能保证光轴和感光芯片中心完全重合,不会出现偏芯导致的成像一侧模糊的问题。接口外圈做了一圈滚花防滑结构,现场调试的时候不用扳手,手拧就能把镜头固定到位,滚花的深度做了0.3mm,既不会割手也能保证拧的时候不打滑。

  壳体侧面的两个安装孔是M3的螺纹孔,孔位间距是标准的20mm,和市面上绝大多数的视觉安装支架、角度调节块的孔位完全兼容,安装的时候不用额外做转接板,直接用内六角螺丝就能固定,孔位的沉头深度做了2.5mm,螺丝拧进去之后不会突出壳体表面,不会和旁边的光源线、触发线产生干涉。相机尾部的接口区域做了内凹设计,电源接口、千兆网传输接口都藏在凹腔里,现场布线的时候网线接头插到位之后,接头的尾部不会突出壳体外沿,就算设备移动的时候碰到旁边的型材,也不会把网线碰掉,凹腔边缘还做了小圆角过渡,不会刮破网线的外皮。

  从内部结构的建模还原来看,感光芯片的安装座做了三个微调顶丝结构,实际生产调校的时候可以通过这三个顶丝调整芯片的俯仰、偏转角度,保证芯片平面和镜头安装端面完全平行,避免出现成像边缘离焦的问题,这个结构在建模的时候特意把顶丝的螺纹、调节行程都做了还原,后续如果要做相机拆解维修的仿真,也能直接用这个模型做干涉检查。整体外形尺寸控制得很小,边长不到40mm的方壳,长度加上镜头接口的突出部分也不到60mm,在一些空间狭窄的检测工位里,比如半导体封装设备的内部检测位,留给视觉模组的安装空间往往只有拳头大,这种小体积的相机就能塞进去,不会和旁边的送料机构、压合机构产生运动干涉。

  实际使用的时候,这款相机的触发接口是和电源接口集成在一起的,支持硬触发模式,产线上的光电传感器检测到工件到位之后,会给相机发一个24V的触发信号,相机就会立刻采集一帧图像传给工控机,这个触发的延迟控制在微秒级,能匹配高速产线的节拍,不会出现漏拍的问题。建模的时候把壳体的拼接缝位置做了0.1mm的错位预留,实际生产的时候壳体上下盖之间会加一层薄的导电橡胶条,既能提升屏蔽效果,也能阻挡车间里的灰尘、切削液雾气进到相机内部,避免灰尘落在感光芯片上形成黑点,影响成像质量。镜头接口的内部做了一圈滤光片安装槽,可以根据现场的打光波长加装对应波段的窄带滤光片,过滤掉环境里的杂光,提升图像的对比度,这个槽的宽度做了1.2mm,能兼容市面上绝大多数的标准厚度滤光片,不用额外定制转接环。从结构强度来看,壳体的壁厚做了2mm,就算安装的时候不小心掉在车间的环氧地坪上,也不会出现壳体变形、内部芯片移位的问题,安装孔的位置做了局部加厚,厚度到3mm,频繁拆装螺丝也不会出现滑牙的问题。
