Hardkernel Odroid M2单板计算机结构

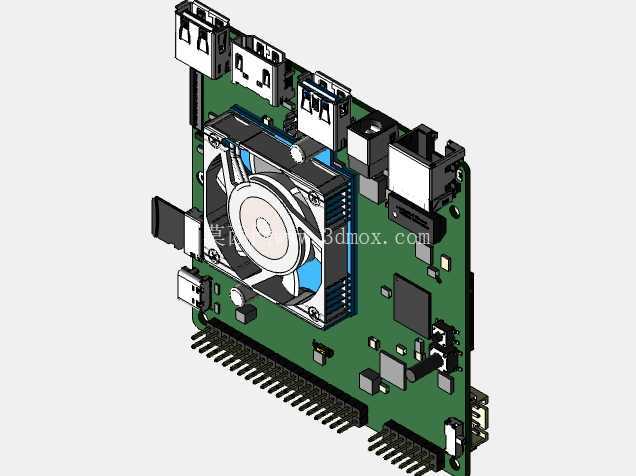

　　这款单板计算机的结构设计完全围绕工业嵌入式场景的实际部署需求展开，在有限的板卡空间内完成了核心算力单元、存储扩展、外设接口、散热系统的高度集成，适配工业网关、边缘计算节点、机器视觉前端、小型智能设备主控等多类落地场景。从板卡布局来看，核心SoC布置在板身中部偏左区域，上方直接贴合主动散热模组，散热鳍片与离心风扇的组合完全覆盖核心芯片及周边供电模块，避免高负载运行时核心区域热量堆积，风扇供电走线直接从板载预留针脚引出，无需额外外接供电线路，减少整机布线复杂度。板载存储单元紧邻核心SoC布置，缩短高速信号传输路径，降低信号损耗与干扰，板载eMMC存储直接焊接在PCB表层，相比外接存储方案抗震性能更强，适配工业场景下的振动工况。

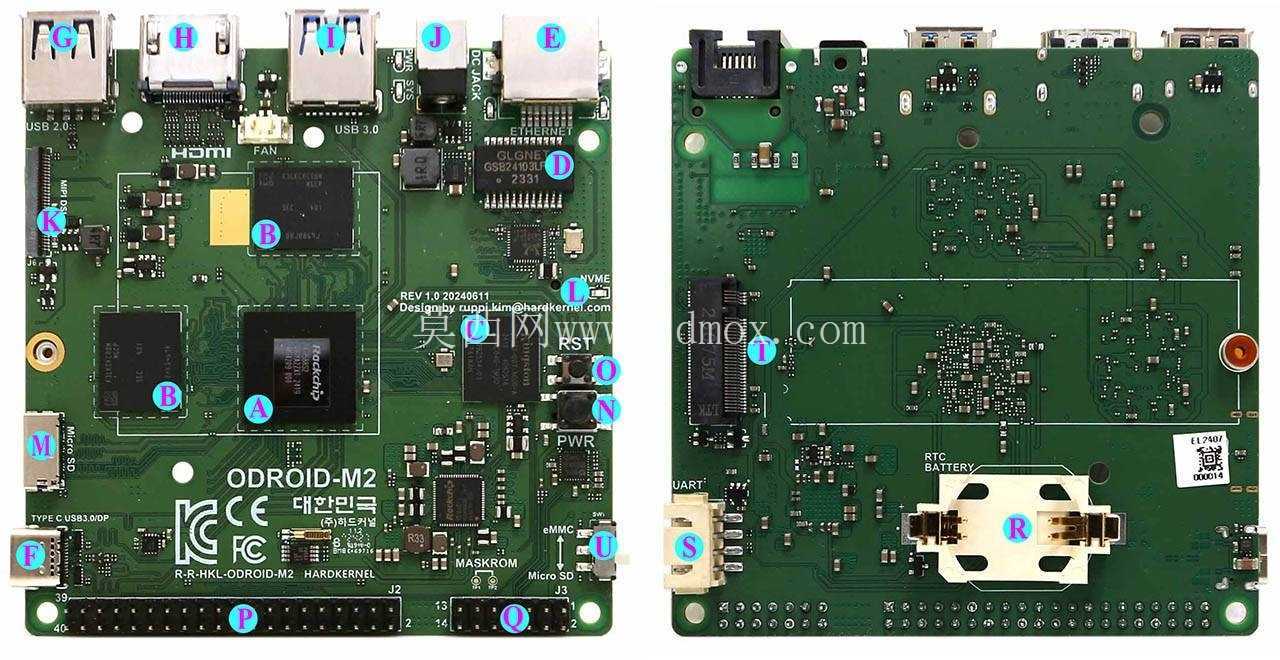

　　存储扩展插槽布置在板身右侧区域，M.2插槽的结构限位仅支持PCIe协议的M-Key存储设备，物理结构上做了防呆设计，避免误插SATA协议存储设备导致的硬件损坏，插槽周边预留足够的安装空间，可容纳标准尺寸的NVMe固态，安装后不会与周边接口、散热模组产生结构干涉。外设接口全部集中布置在板卡的侧边边缘，包含多个USB接口、HDMI输出接口、网络接口以及GPIO排针，接口的位置排布充分考虑外壳装配后的开口对位需求，所有接口的外沿与板卡边缘齐平，装配标准外壳后接口端面与外壳开口面完全贴合，不会出现接口内陷或者突出过多的问题。

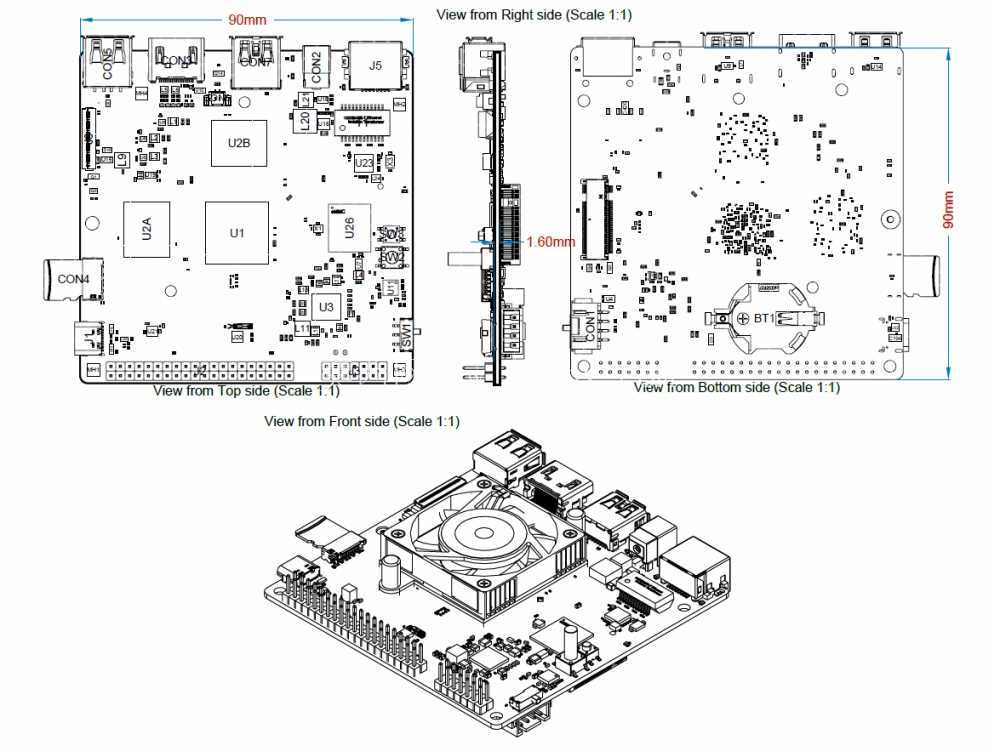

　　GPIO排针采用立式直插布局，排针高度控制在合理范围，既满足外接扩展模块的插接需求，也不会因为排针过高导致外壳无法闭合。板卡底部的安装孔位按照标准单板安装间距布置，四个边角的安装孔预留了足够的螺丝沉头空间，可使用标准M2.5螺丝将板卡固定在设备壳体内部的安装柱上，安装孔周边做了铺地隔离处理，避免螺丝拧紧后造成PCB线路短路。从安装边界来看，板卡整体长宽尺寸适配通用嵌入式设备的内部安装空间，板身厚度包含散热模组在内控制在较低范围，可装入紧凑型的工业壳体内部，散热风扇的出风口朝向板卡侧边，与壳体预留的通风栅格位置对应，形成顺畅的散热风道，保证长时间高负载运行时的热量排出。供电模块布置在板卡接口侧的边角区域，供电输入接口采用通用Type-C规格，支持宽电压输入，适配工业场景下常见的供电规格，供电线路周边布置了足够的滤波电容，保证供电稳定性，避免外接设备启停时的电压波动影响核心系统运行。在结构细节处理上，板卡所有边角都做了圆弧过渡处理，避免装配过程中板边锐角划伤操作人员或者损坏内部线材，接口部位的补强结构提升了接口的插拔寿命，多次插拔外设后不会出现接口焊盘脱落的问题。板载的状态指示灯布置在接口侧边，装配外壳后指示灯位置对应外壳的透光区域，无需拆开设备即可直观观察设备运行状态。

　　对于需要做二次开发的结构设计人员来说，这款板卡的三维结构完整还原了所有元器件的实际尺寸与安装位置，可直接导入设备整体装配中做干涉检查，提前确认板卡与壳体、内部走线、外接模块的空间匹配度，减少样机试制阶段的结构修改次数，缩短嵌入式设备的开发周期。在机器视觉应用场景中，这款板卡的算力足够支撑多路摄像头的图像采集与基础算法推理，板卡的尺寸可直接集成到小型视觉检测设备内部，不需要额外设计复杂的转接结构，GPIO接口可直接连接触发传感器、光源控制模块，减少额外的转接板卡，降低设备整体的结构复杂度。在工业网关场景中，多网络接口与USB接口可同时连接多类工业采集设备，板卡的宽温适应能力配合主动散热系统，可在工业车间的复杂温度环境下稳定运行，安装孔位的通用设计可直接替换同尺寸的其他单板计算机，降低设备升级的结构改造成本。
