带蓝牙控制的攀爬式机械挖掘装置结构

这套攀爬式作业机构的设计初衷，是解决狭小垂直空间内的小型作业面挖掘、清理需求，常见于工业管道内壁检修清障、建筑窄缝渣土清理、狭小设备间隙内的异物移除场景，相比常规轮式或履带式小型作业设备，它依托连杆式攀爬结构可在垂直壁面、异形杆件表面完成附着移动，无需额外搭建作业平台，适配很多常规设备无法抵达的作业位置。

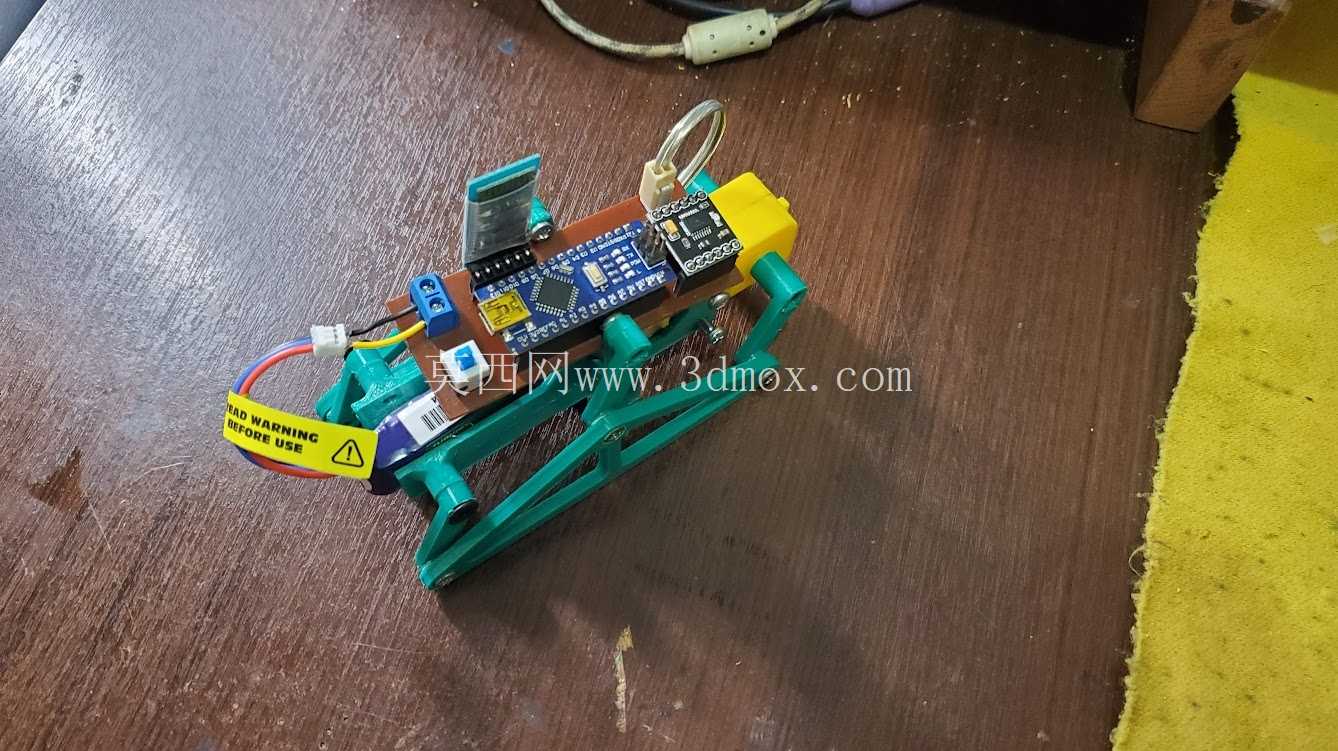

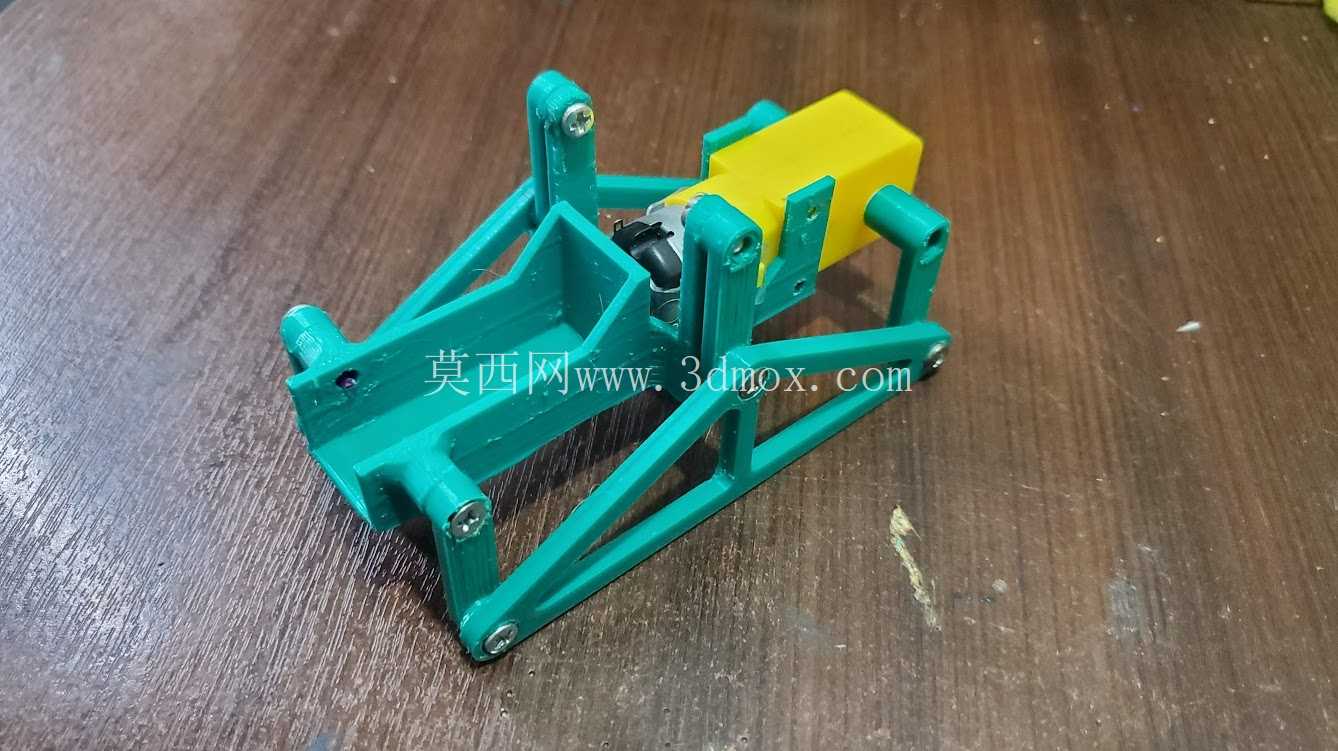

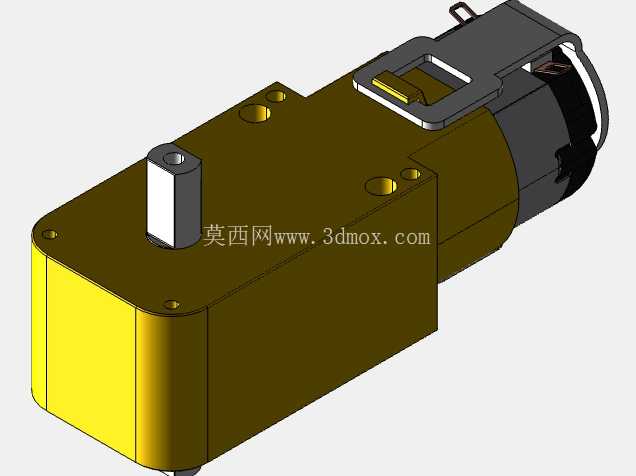

从结构布局来看，整套机构采用分层堆叠的安装思路，最上层为驱动舵机安装位，舵机输出轴直接连接两侧的三角连杆攀爬臂，连杆铰接点全部采用销轴加轴套的配合方式，间隙控制在0.02mm以内，既保证铰接转动的灵活性，又避免连杆运动过程中出现窜动卡顿。攀爬臂的三角构型经过运动学仿真验证，单步攀爬行程可覆盖35mm的杆件直径范围，附着时两个铰接支点同时贴合接触面，配合舵机的保持扭矩，可在垂直金属杆、PVC管壁等常见作业附着面上稳定承载整套设备的自重，不会出现打滑脱落的问题。

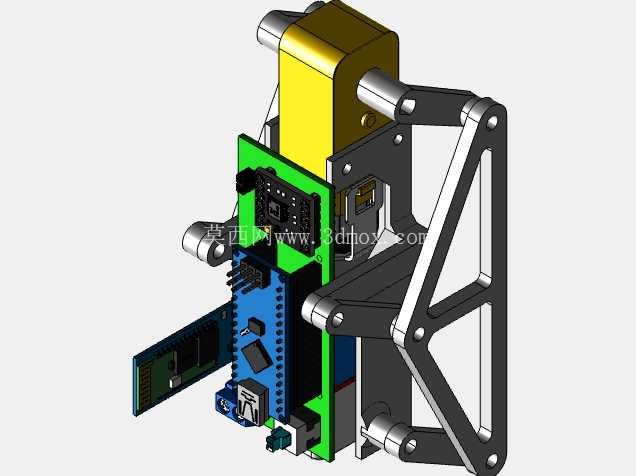

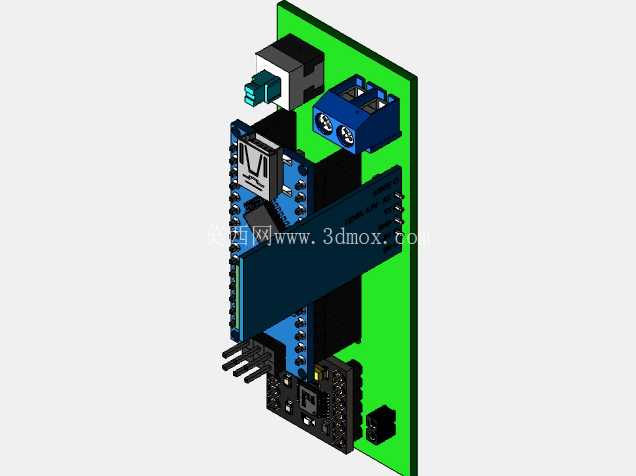

中层为控制模块安装区，arduino nano主控板与hc-05蓝牙模块采用叠层安装方式，通过铜柱固定在绿色玻纤安装板上，接线全部沿板件预留的走线槽布置，避免运动过程中连杆剐蹭导线。主控板预留了舵机接口、传感器扩展接口，除了基础的攀爬动作控制外，还可外接距离传感器、视觉模块来拓展作业感知能力，蓝牙模块的有效控制距离在开阔环境下可达10m，满足近距离遥控作业的操作需求，操作人员无需靠近危险作业面，通过移动端即可完成设备的移动、作业动作控制。

下层集成了挖掘执行端的驱动结构，挖掘臂采用多段铰接设计，末端可更换不同的作业头，适配挖取、勾取、夹持等不同的作业需求，挖掘动作的驱动舵机安装在主安装板的侧方，通过摇臂连杆带动挖掘臂完成抬升、下挖、收料的动作循环，单斗挖掘负载可达到0.5kg，足够应对小型作业面的渣土、异物清理需求。

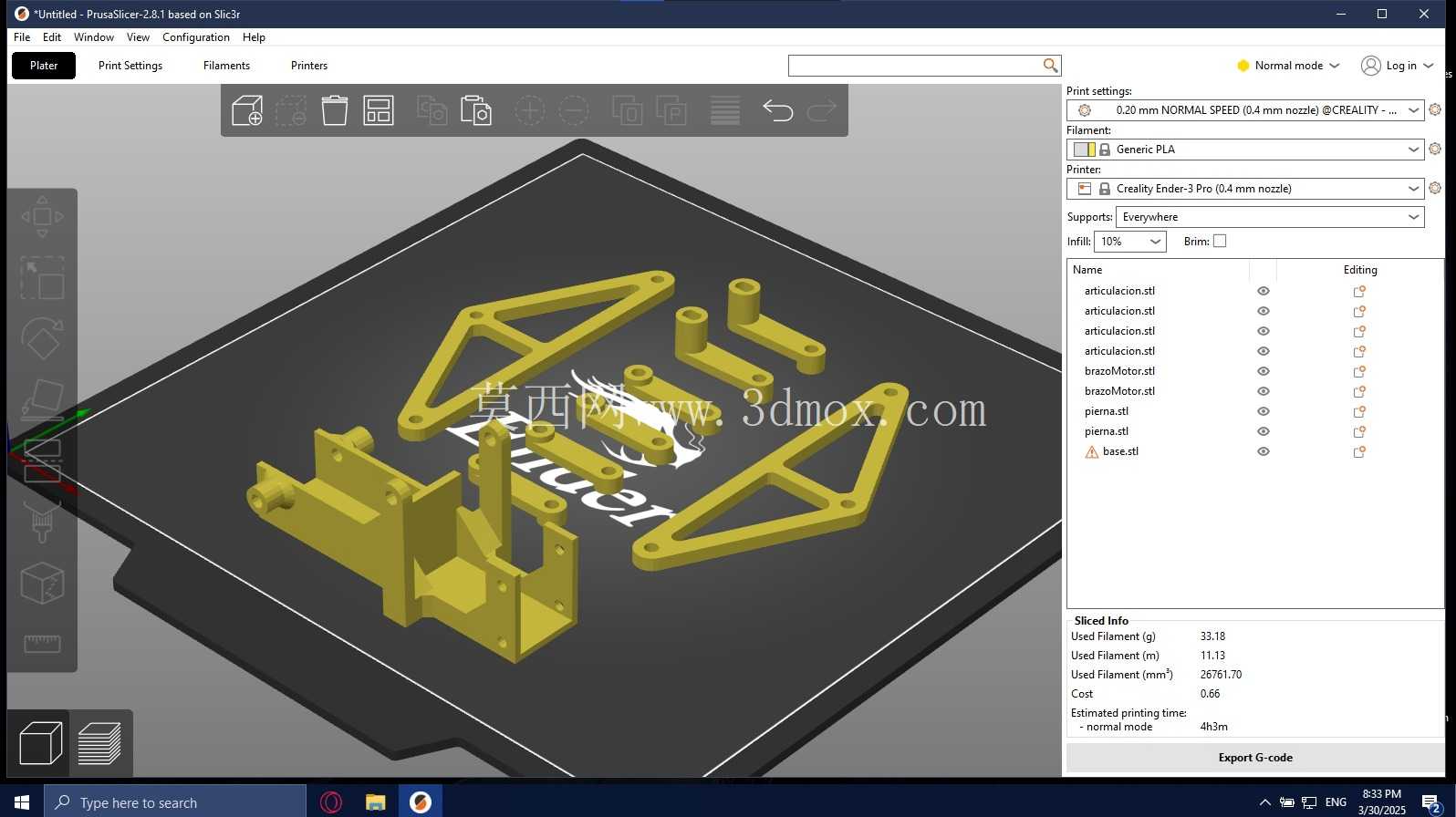

整套机构的安装边界控制十分紧凑，不含作业头的主体宽度为68mm，厚度为42mm，整体高度为135mm，可顺利进入宽度80mm以上的缝隙、管道内部开展作业。所有结构件除标准紧固件、舵机、电控元件外，支撑件、连杆件都可通过常规3D打印或数控铣削加工完成，加工精度要求不高，普通桌面级加工设备即可满足制作需求，安装时仅需按照铰接顺序依次装配销轴，调整好舵机中位即可完成调试，不需要复杂的工装辅助。

在运动逻辑设计上，攀爬动作与挖掘动作做了互锁处理，攀爬移动过程中挖掘臂会自动收回到贴近主体的位置，避免运动干涉，同时降低整体重心，提升攀爬过程的稳定性；到达作业位置后，攀爬臂的舵机会进入锁止状态，保证附着稳固后再启动挖掘作业动作，避免作业过程中设备移位。整套结构的重心经过配平设计，主控板、电池等较重的元件都布置在靠近附着面的一侧，攀爬时的重心偏移量控制在5mm以内，大幅降低了攀爬过程中出现倾翻的风险。

针对不同的附着场景，攀爬臂的接触面可更换防滑胶垫，胶垫表面做了网格纹路处理，在金属光滑表面的附着摩擦力可提升40%以上，即使在有少量油污的管壁表面也能稳定附着。设备的供电采用外置锂电池方案，电池可固定在主安装板的预留位置，连续作业时长可达45分钟，满足单次小型作业的时长需求，电池接口采用通用的PH2.0接插件，更换电池十分便捷，可通过备用电池轮换实现长时间连续作业。
