FTC货运狂潮赛事竞技机器人结构设计

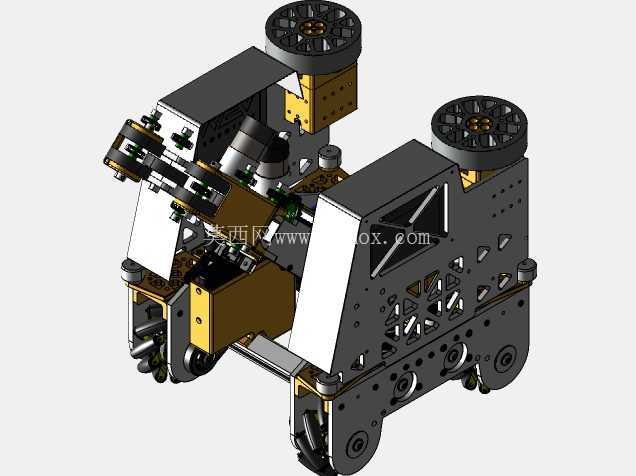

　　这款竞技类移动机器人主要面向青少年工程技术赛事的对抗场景设计，核心用途是在限定场地内完成货运类物料的拾取、转运、投放等系列任务，整体结构围绕赛事规则的任务边界做针对性适配。从结构布局来看，整机采用双侧板承载的框架式主体，两侧镂空减重的金属侧板作为核心安装基准，所有动力模块、执行机构、行走轮系都直接固定在侧板对应的安装孔位上，这种布局的优势在于装配调试时的基准统一，不需要额外做复杂的位置校准，同时侧板上阵列的安装孔位预留了足够的改装调整空间，方便根据赛前测试的实际表现快速调整部件位置。行走部分采用大直径轮组搭配底部辅助支撑轮的配置，大直径轮组负责提供场地内的高速移动动力，轮体的安装位置高出主体框架上平面，既压缩了整机的纵向安装空间，也避免轮体转动时和上层的执行机构产生运动干涉，底部的辅助支撑轮则用来平衡整机重心，防止急停、转向或者拾取重物时出现侧翻，所有轮系的安装座都做了可调节设计，能够根据场地地面的实际摩擦系数调整轮组的预紧压力，保证行走过程的抓地力稳定。

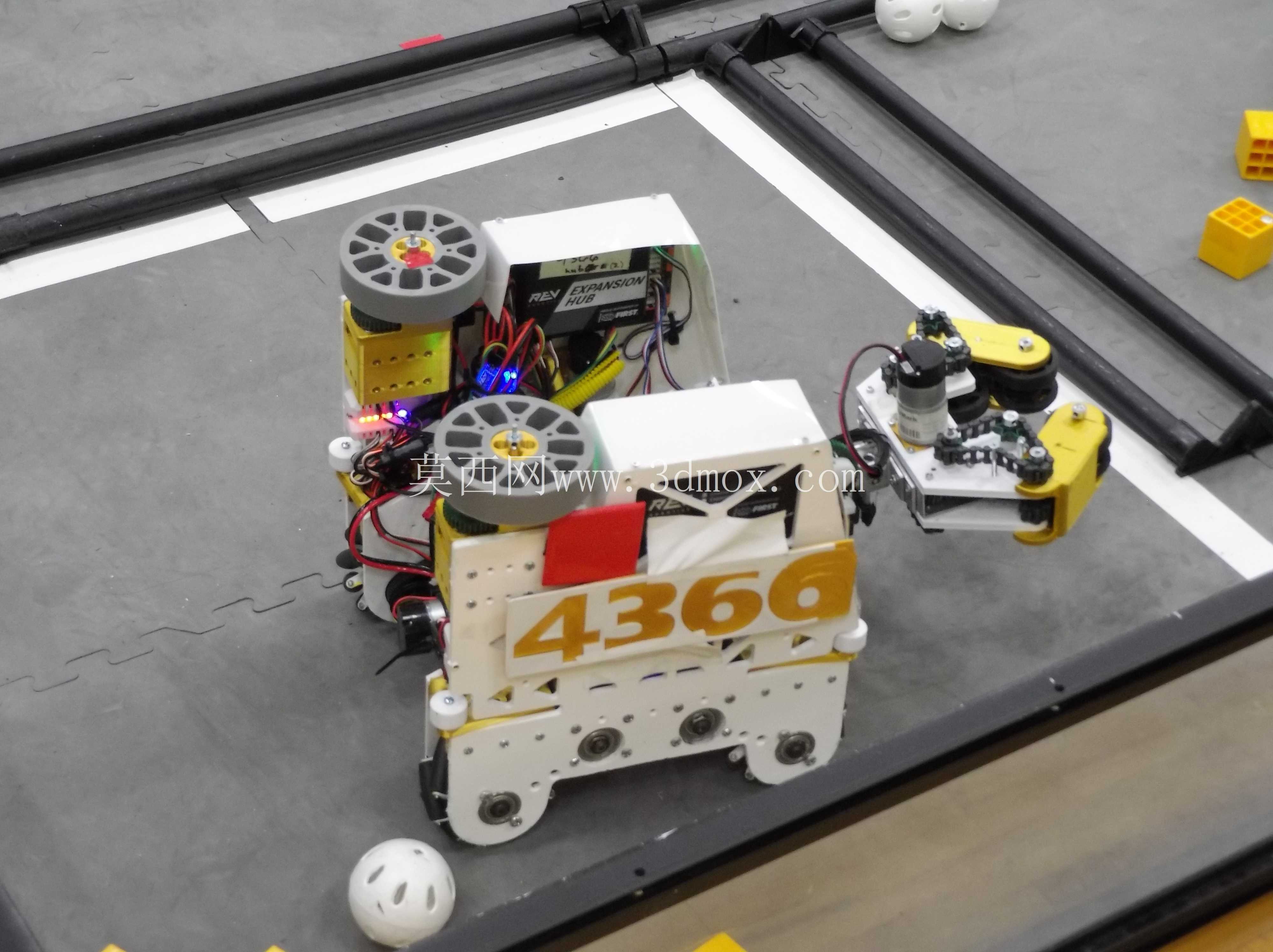

　　执行端的伸缩臂结构是整机完成物料拾取转运的核心，当前结构采用链轮与内管钻孔连接的方式形成齿轮齿条传动副，这种传动方案相比常规的成品直线导轨搭配齿轮齿条的组合，加工门槛更低，只需要在内管对应位置加工定位孔与链轮啮合，不需要对齿条做精密的磨削加工，非常适合赛事场景下的快速加工、快速迭代需求；伸缩臂的前端配置了自适应夹取机构，夹爪的铰接点做了浮动设计，能够适配不同外形尺寸的赛事专用物料，不需要针对单一物料做夹爪的定制更换，夹取的动力通过连杆结构传递，动力源布置在主体框架靠近重心的位置，避免臂部伸出时前端重量过大导致整机重心前倾。

　　从安装边界来看，整机的所有外伸部件都控制在赛事规则限定的尺寸范围内，轮组的最外侧、臂部完全收回后的前端、尾部的电池安装位都没有超出主体框架的投影边界，赛前检录时不需要额外做结构调整；电气元件的安装位全部预留在线槽对应的侧板区域，动力线、信号线沿着侧板内侧的走线槽布置，避免运动部件拉扯线缆，所有电气模块的安装高度都低于轮组的最高点，防止碰撞时出现元件损坏。设计过程中优先考虑了赛事场景下的维护便捷性，所有模块都采用快拆式的安装固定，单个模块的固定螺丝不超过4个，现场出现故障时可以快速更换备用模块，不需要对整机做大面积拆解；框架上的镂空结构除了减重作用之外，也方便调试时观察内部传动部件的运行状态，出现卡滞、跳齿等问题时可以直接定位故障点，不需要拆开外层护板。

　　传动部分的链轮张紧结构做了腰型孔调节设计，长时间运行出现链条松弛时，只需要松开固定螺丝调整链轮位置即可完成张紧，不需要拆卸整个传动链；伸缩臂的内管采用轻质高强度的型材制作，在保证伸出长度足够的前提下控制臂部自重，减少臂部伸缩时对整机重心的影响，臂部的行程限位采用软限位加机械硬限位的双重配置，软限位通过程序控制伸缩的极限位置，硬限位则在臂部行程的两端设置缓冲挡块，防止程序出错时臂部脱出或者撞击主体框架。整机的重心布置在轮系围成的支撑区域中心位置，无论是空载快速移动还是满载伸出臂部拾取物料，重心投影都不会超出支撑边界，保证运行过程的稳定性，电池等大重量部件布置在框架的最底部，进一步降低整机的重心高度，提升转向、急停时的平稳性。
