FRC赛事用8英寸麦克纳姆轮底盘结构

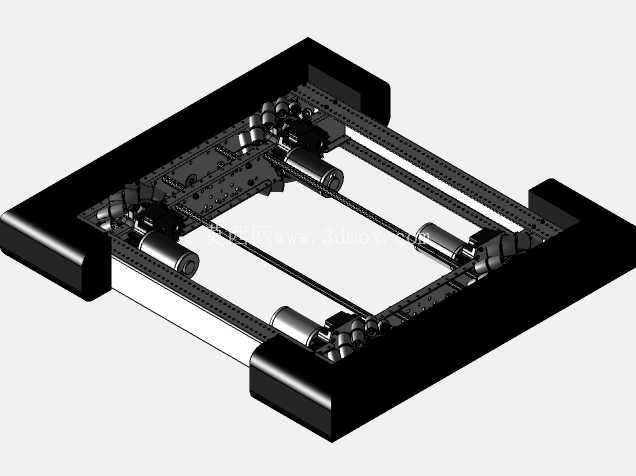

　　该麦克纳姆轮底盘针对竞技类移动机器人的全向移动需求开发，核心适配8英寸规格麦克纳姆轮的安装使用，在原有宽型零件套件基础上完成结构迭代，可满足赛事场景下机器人的快速横移、斜向移动、原地旋转等复杂走位需求，避免常规轮式底盘转向半径大、走位灵活性不足的问题。从结构布局来看，底盘采用框架式承载设计，四根纵向型材作为主承载梁，搭配前后端的防撞安装座形成整体受力框架，四个驱动轮组分别布置在底盘四角位置，每个轮组独立匹配减速传动单元，动力输出路径从驱动电机经变速箱直接传递至轮轴，减少中间传动环节的动力损耗，同时保证每个轮子的转速、转向可独立控制，通过四个轮子的转速差与转向组合实现全向移动功能。

　　安装边界设计上，底盘上层预留了标准化的安装孔位阵列，可直接搭载赛事所需的机械臂、物料拾取机构、传感检测模块等功能组件，孔位间距符合通用竞技机器人的安装规范，无需额外打孔改造即可完成上层负载的快速装配；底盘侧边的防撞结构采用高刚性材质加工，突出于轮组外侧，可在对抗场景下吸收碰撞冲击力，避免轮组、传动单元受直接撞击损坏，同时防撞结构上预留了编码器、线缆的走线槽位，可将动力线、信号线规整收纳在框架内部，避免移动过程中线缆剐蹭、拉扯造成的故障。设计过程中重点考量了轮组的安装同轴度要求，每个轮组的安装座都设计了可调式定位结构，可在装配时微调轮轴的水平度与垂直度，保证麦克纳姆轮的辊子与地面接触角度符合设计要求，避免因安装偏差造成的轮子磨损不均、移动走偏、动力损耗增大等问题；传动单元的安装位采用嵌入式定位设计，电机与变速箱的连接法兰直接贴合在框架的加工基准面上，保证电机输出轴与变速箱输入轴的同轴度，减少高速运转时的振动与噪音。

　　实际应用场景中，这类全向移动底盘可在狭小的赛事场地内完成快速走位、物料转运、对位停靠等动作，相比常规差速底盘，其无需预留转向空间，可在密集的障碍区域内完成横向平移、斜向穿插动作，尤其适合需要精准对位拾取物料、快速规避对方防守的竞技场景；底盘的承载能力经过校核，框架型材的壁厚、连接节点的强度均可满足搭载15kg以内上层负载的使用需求，在急停、急加速、碰撞等极限工况下不会出现框架变形、连接松动的问题。

　　轮组的辊子采用聚氨酯材质包胶设计，在保证抓地力的同时可减少对场地地面的磨损，辊子的轴承安装位采用密封设计，可抵御场地内的灰尘、碎屑侵入，延长轮组的维护周期；底盘的电气安装区域预留了电池、控制器的固定位，走线槽内设计了扎带固定点，可将不同电压等级的线缆分开布设，减少信号干扰。在结构优化过程中，针对原有套件的轮组间距不足问题，调整了纵向梁的安装跨度，保证8英寸麦克纳姆轮安装后，相邻轮子之间留有足够的间隙，避免大角度转向或悬架形变时出现轮组干涉；同时降低了底盘的整体重心高度，将重量较大的电池、驱动单元布置在底盘下层位置，提升机器人移动过程中的抗倾覆能力，在高速横移、急转向时不会出现侧翻风险。每个驱动变速箱的安装位都设计了散热间隙，保证电机、变速箱长时间高负荷运转时的热量可及时散出，避免因过热造成的动力衰减；底盘底部预留了地面检测传感器的安装孔，可加装灰度传感器、距离传感器等检测元件，实现机器人的自主导航、自动避障功能。
