改进型谐波传动齿轮箱结构设计

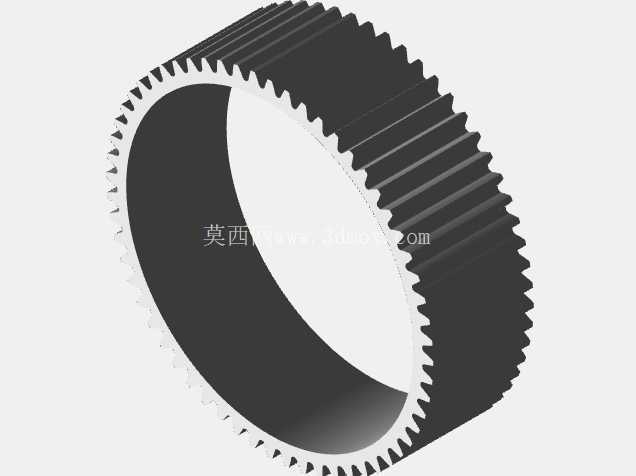

　　在机器人关节驱动、精密伺服转台、自动化检测设备这类对传动精度、回差控制、体积重量有严苛要求的场景里，谐波传动结构一直是核心传动部件的首选方案，这类结构依靠柔性轮的可控弹性变形传递运动和扭矩，相比传统行星齿轮结构，能在极小的安装空间内实现大传动比，同时保持极低的回差水平，不过常规市售谐波减速器多为标准化量产件，针对小型桌面机器人、定制化教学实验平台这类非标准化场景，往往存在安装接口不匹配、成本过高、定制周期长的问题。这款谐波传动结构的设计，正是针对小型轻量化传动场景的定制化需求展开，在前期方案验证阶段，初代结构出现了柔性轮支撑不足、高速运转下输出端偏摆、传动效率波动的问题，因此在迭代版本中针对性做了结构优化。

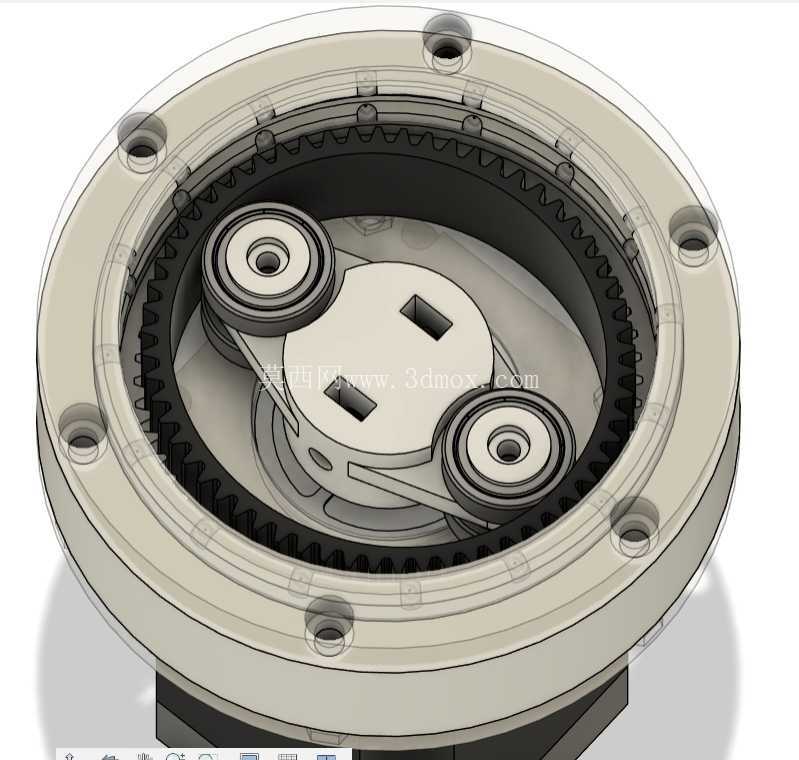

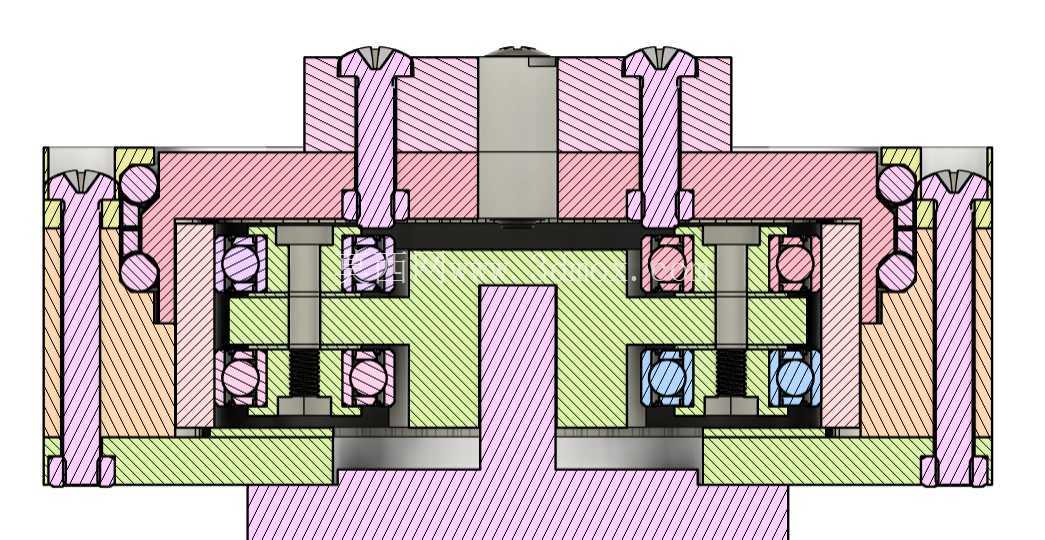

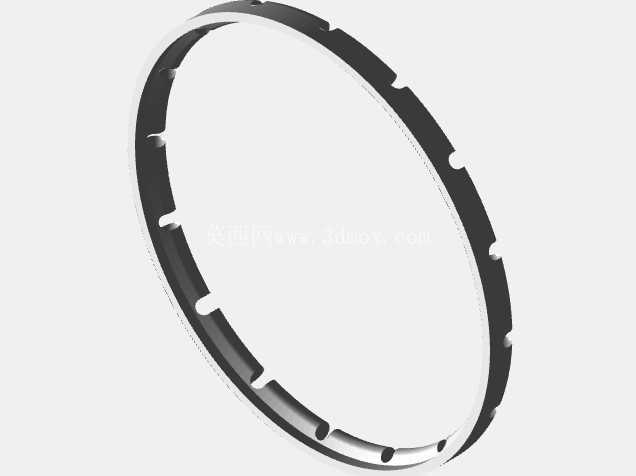

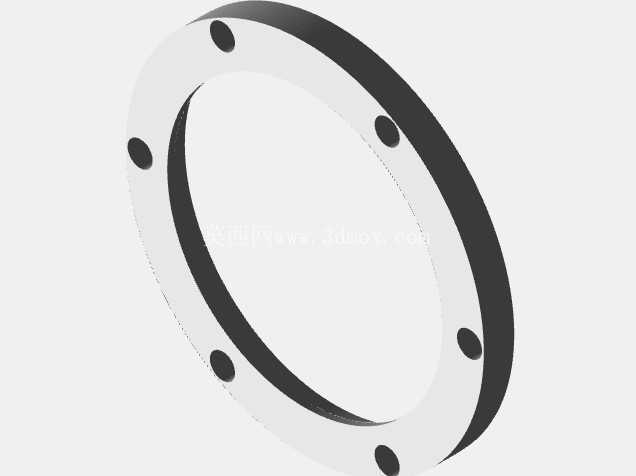

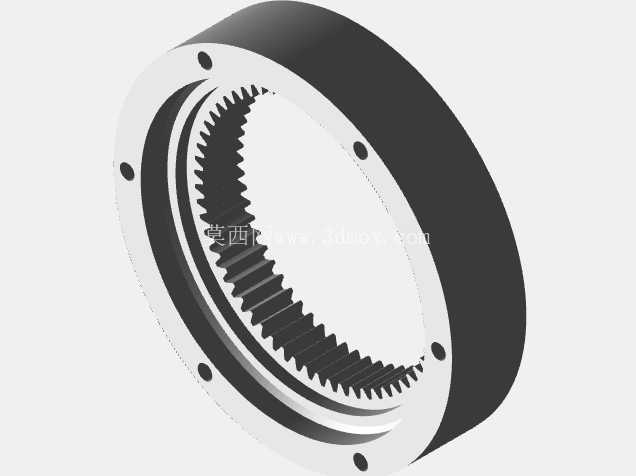

　　首先是支撑结构的调整，在柔性轮的内外侧分别集成了两组嵌入式3D打印轴承，轴承滚道直接在齿轮箱壳体和输出端法兰上加工成型，滚道内嵌入4mm直径的不锈钢滚珠，不需要额外采购标准微型轴承，既压缩了整体轴向尺寸，也避免了标准轴承安装带来的同轴度累积误差，实际装配后验证，这两组轴承可以稳定约束输出端的径向跳动，在额定输出扭矩下不会出现柔性轮偏摆蹭壳的问题。传动比设定为1:30，这个参数区间刚好匹配小型桌面机器人关节的转速扭矩需求，输入端连接常规42系列步进电机或者20W直流伺服电机时，输出端扭矩可以满足5kg负载以内的关节转动需求，不需要额外增加减速级。

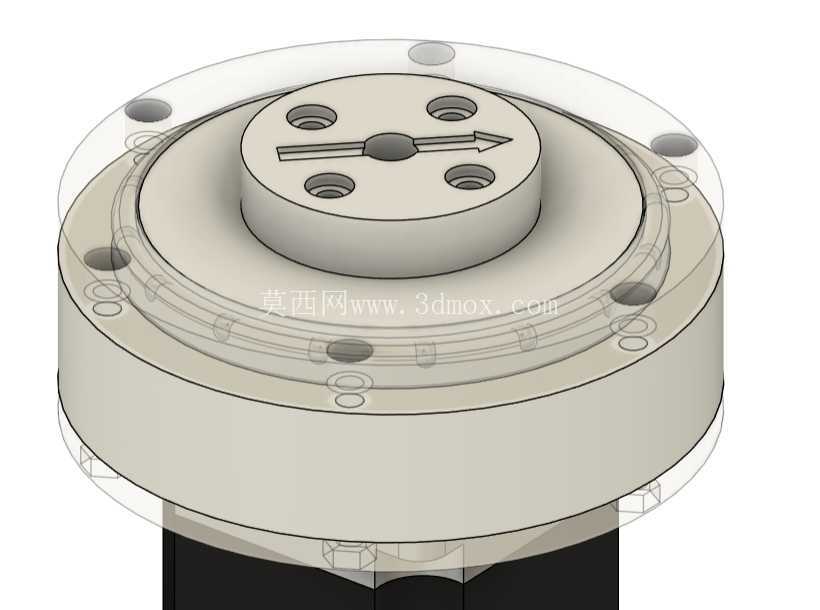

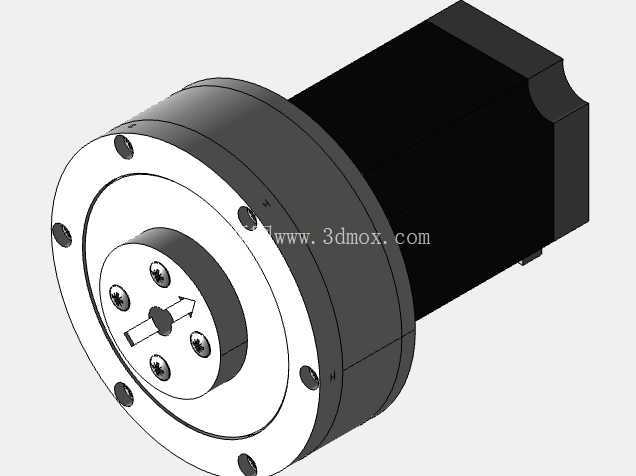

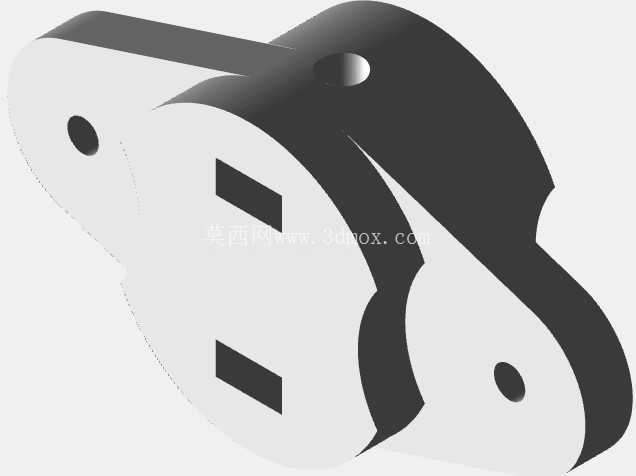

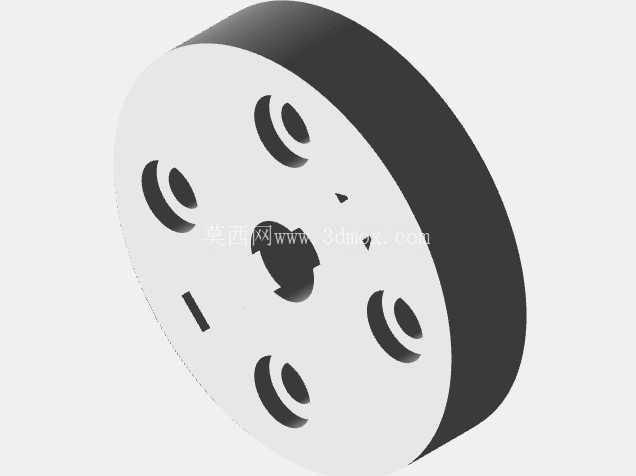

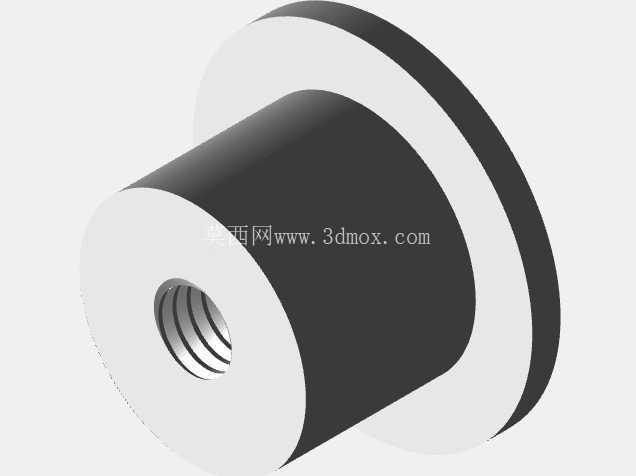

　　结构的安装边界做了通用化设计，输入端的波发生器连接孔采用标准D型切边轴孔，适配多数小型电机的输出轴，输出端法兰上均匀布置了四个安装螺纹孔，孔位间距匹配常用的机器人关节臂连接法兰标准，壳体外圈的安装孔做了沉头设计，可以直接从外侧穿螺丝固定到设备安装面上，不需要在壳体内部预留螺母安装空间，进一步压缩了整体径向尺寸。从实际装配测试的反馈来看，波形发生器在初始传动阶段存在10到20度的空程延迟，这个问题来自柔性轮初始变形阶段的应力释放，在后续的迭代中可以通过调整波发生器的椭圆轮廓曲线、优化柔性轮的壁厚分布来改善，当前版本的结构已经可以满足对精度要求不是极端严苛的教学演示平台、小型移动机器人云台、低成本自动化执行机构的使用需求。

　　整个结构的所有零件都可以通过FDM3D打印制作，除了不锈钢滚珠和紧固件之外不需要额外采购标准件，打印完成后只需要简单去除支撑、清理滚道内的打印残留，就可以完成装配，不需要复杂的后处理工序，对于需要快速验证传动方案的开发者来说，可以大幅缩短原型制作周期，降低验证成本。结构的密封设计做了简化处理，壳体上下端盖和主体之间采用止口定位，配合小间隙配合，可以阻挡日常环境中的灰尘进入传动腔和轴承滚道，不需要额外加装密封圈，适合在室内干燥环境下的设备中使用，如果要应用在多尘或者有少量溅水的场景，只需要在止口位置增加薄橡胶垫片就可以满足防护需求。传动效率方面，在3D打印零件的常规精度下，整体传动效率可以达到65%以上，远高于同尺寸的3D打印行星齿轮结构，而且因为没有金属齿轮的啮合冲击，运转时的噪音水平更低，适合在桌面级设备、教学演示装置这类对噪音有要求的场景使用。
