JM2-55型梅花弹性联轴器结构设计

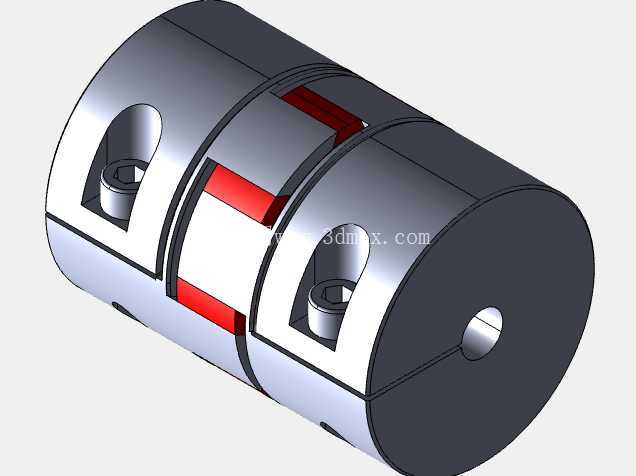

　　从结构设计逻辑来看，这款联轴器采用了典型的三瓣式分体金属轮毂搭配中间梅花弹性垫的结构，两个金属轮毂分别与主动轴、从动轴通过抱紧式夹紧结构固定，轮毂上加工有对称的内六角锁紧螺钉孔，安装时无需加热或者额外的轴向顶推工装，只需要将轴插入轮毂内孔后拧紧锁紧螺钉，即可依靠螺钉的顶紧力与轮毂内孔的抱紧力实现轴与轮毂的无键连接，这种夹紧式固定方式相比传统键连接，更适合正反转频繁、启动冲击较小的精密传动场景，不会出现键侧间隙带来的传动回差。在各类传动系统的轴系连接场景中，弹性联轴器始终是补偿两轴相对偏移、缓冲传动冲击的核心部件，这款JM2-55规格的梅花形弹性联轴器，主要面向中小扭矩的精密传动工况设计，常见于伺服电机传动链路、自动化输送设备驱动端、小型泵类与主轴的连接部位，能够在两轴存在少量径向、角向以及轴向偏差的工况下，稳定完成旋转扭矩的传递，同时依靠中间弹性体的形变吸收传动过程中的振动，避免刚性连接带来的轴系额外负载，延长两端支撑轴承的使用寿命。中间的梅花弹性垫采用三凸瓣结构，分别嵌入两个轮毂对应的凹槽内，扭矩传递过程中弹性垫的凸瓣承受挤压应力，弹性垫的红色耐磨弹性材质具备较好的抗疲劳性能，能够在长期交变挤压载荷下保持形位稳定，同时弹性垫本身的可压缩特性，允许两轴在安装时存在一定的对中误差，通常径向补偿量可以达到零点几毫米级别，角向补偿量在1度以内，轴向补偿量也能满足常规安装时的轴向窜动需求，大幅降低了现场安装时的对中精度要求，减少设备装配调试的工时成本。

　　从外形与安装边界来看，这款联轴器整体为圆柱式结构，外圆表面做了光滑过渡处理，没有突出的尖锐结构，旋转过程中不会产生额外的风阻与安全隐患，两端轮毂的内孔为光滑圆柱面，适配对应直径的光轴安装，轮毂上的锁紧螺钉采用内六角圆柱头形式，螺钉头部完全沉入轮毂表面的沉孔内，不会在旋转时突出外圆轮廓，因此安装时不需要预留过大的径向操作空间，只需要预留出内六角扳手操作的轴向空间即可完成锁紧作业。在实际选型应用中，这类梅花弹性联轴器需要根据两端轴径、额定传递扭矩、最高工作转速三个核心参数匹配，JM2-55规格的联轴器额定扭矩覆盖中小功率传动区间，最高工作转速能够满足绝大多数伺服电机、步进电机的输出转速要求，同时弹性垫的材质可以根据工况温度、接触介质更换不同特性的配方，比如在有少量油污的工况下选用耐油弹性材质，在高温工况下选用耐热材质，拓展了产品的适用场景。

　　设计过程中，金属轮毂的材质通常选用高强度铝合金，在保证足够结构强度的前提下降低整体转动惯量，这对于需要频繁启停、正反转的伺服传动场景尤为重要，更低的转动惯量可以减少传动系统的动态响应滞后，提升传动控制精度；轮毂上的夹紧开槽采用对称线切割加工，保证开槽两侧的变形量均匀，锁紧时内孔能够均匀抱紧轴表面，不会出现偏载导致的轴系应力集中。中间弹性垫的凸瓣轮廓与轮毂凹槽采用间隙配合，安装时可以轻松将两个轮毂与弹性垫拼接，不需要借助外力压装，后期维护更换弹性垫时，也不需要完全拆卸两端的轮毂与轴的连接，只需要将两个轮毂向两侧轴向错开一定距离，即可取出旧的弹性垫更换新件，大幅降低后期维护的工作量。

　　在传动特性上，这类梅花联轴器属于非金属弹性元件挠性联轴器，相比刚性联轴器，它不具备过载保护的能力，但是缓冲减振性能优异，相比膜片联轴器，它的补偿量更大，成本更低，适合对传动精度有一定要求但成本控制严格的通用工业场景，比如3D打印设备的传动轴连接、小型包装机械的辊筒驱动连接、自动化流水线的动力传递单元，都能看到这类结构联轴器的应用。需要注意的是，安装时虽然这类联轴器允许一定的对中误差，但过大的对中偏差会加速弹性垫的磨损，缩短使用寿命，因此安装时仍需要尽量保证两轴的同轴度在推荐范围内，锁紧螺钉时需要按照对称顺序分次拧紧，避免单侧锁紧力过大导致轮毂内孔变形，影响抱紧效果。
